Umístění kolíků

Upravte součást na místě a k součásti přidejte jednotlivé kolíky a zástupce odkazové značky. Konektory jsou již v sestavě umístěny.

Názvy jednotlivých kolíků ve zvolené součásti jsou jedinečné. Zadaný název svorky je také názvem zvláštního konstrukčního prvku pracovního bodu uvedeného v prohlížeči.

Přidejte svorky do sestavy

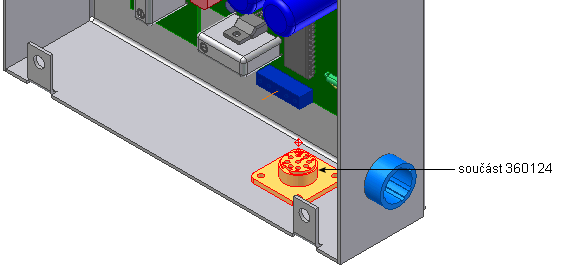

1. V prohlížeči umístěte kurzor nad součást 360124.

   Součást se v grafickém okně zvýrazní, takže bude zřejmé, která součást je určena k úpravám.


2. V prohlížeči dvakrát klikněte na název součásti, kterou chcete upravit.
3. V prohlížeči modelu odstraňte pracovní body 1 až 9. Tyto body vytvoříte znovu v dalších krocích.
4. Na pásu karet klikněte na kartu 3D Model panel Svazek Svorka.

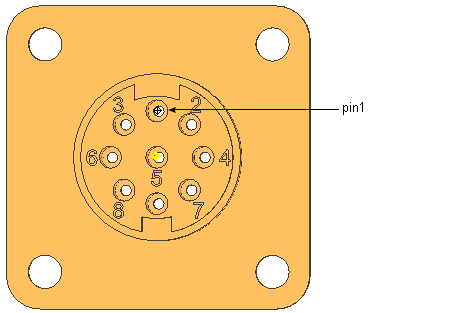

5. Natočte a přibližte pohled, aby se součást zobrazila jako na následujícím obrázku. Vypněte viditelnost součástí, které zakrývají pohled.
6. Kliknutím na zobrazenou kruhovou hranu zvolte středový bod.

7. V dialogu Název kolíku použijte výchozí název kolíku 1 a klikněte na . Kolíku 1 je přidán pracovní bod představující kolík.

8. Definujte svorku pro díru 2:
   • Vyberte kruhovou hranu.
   • Potvrďte název kolíku 2.
   • Klikněte na položku .
9. Opakováním těchto kroků definujte kolíky pro jednotlivé označené díry a díru 9 umístěnou mezi dírami 7 a 8. Pojmenujte svorky podle čísel popisků. Například u díry označené jako 3 pojmenujte svorku 3 atd.

10. Když chcete ukončit režim Umístit kolík, klikněte pravým tlačítkem myši a zvolte položku Hotovo.
