Importovat data svazku

Importujte sedm samostatných drátů do sestavy svazku pomocí souborů importu, které již byly vytvořeny. Obsah souboru můžete zobrazit v textovém editoru.

1.  S aktivní sestavou svazku 1 klikněte na kartu Kabely a svazky panel Správa Importovat data svazku.
2. Klikněte na tlačítko Procházet a vyhledejte a otevřete soubory importu uvedené v následujícím seznamu. Jsou umístěny ve složce Tutorial files\Kabely a svazky\Import seznamu drátů . Můžete potřebovat nastavit typ souborů na hodnotu Soubor dat seznamu drátů.

   Soubor dat (.xml nebo .csv): WireListImport.csv

   Konfigurační soubor (.cfg): WireListConfiguration.cfg

3. Klikněte na tlačítko OK a přidejte dráty k aktivní sestavě svazku.

   Zobrazí se dialog Data načtených svazků se seznamem importovaných položek. V tomto příkladě by nejsou žádné chyby. Jestliže dojde k chybám, pravým tlačítkem můžete kliknout na příslušné položky a dozvíte se další informace o problému a jeho odstranění.

   Můžete také rozbalit složky v dialogu Importovat data svazku a zobrazit podrobnosti o importu.

4. V dialogu Import dat svazku klikněte na tlačítko OK.

   V okně hlášení se zobrazí stav importu. Hlášení udává, že bylo úspěšně načteno sedm drátů. Souboru protokolu obsahuje podrobnosti o importu včetně připojených chyb nebo upozornění.

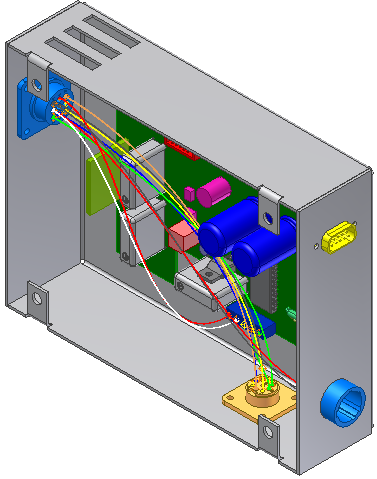

5. V oznamovacím dialogu klikněte na tlačítko Zavřít. Dráty budou přidány do sestavy svazku.
