Přidání bodů drátu

Můžete přidat body na kabely. Body je možné přesunout tak, aby vedly kabely okolo existujících komponent. Pokud plánujete přidat segmenty do sestavy svazku, budou segmenty ovládat polohu drátů a dodatečné body drátu nejsou nutné.

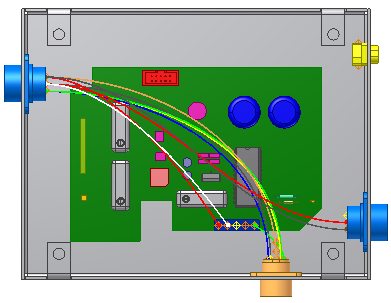

1. Otáčejte pohled, dokud nebude vypadat jako na následujícím obrázku.

2. V prohlížeči klikněte pravým tlačítkem na drát 2207 a z místní nabídky vyberte položku Přidat body.

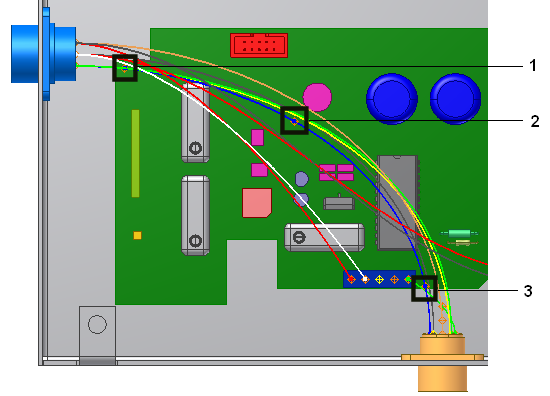

3. Přesuňte kurzor nad drát v grafickém okně a potom kliknutím na drát vytvořte tři body v uvedeném pořadí.


   V každém vybraném umístění je vytvořen pevný pracovní bod, drát je přepočítán a mění tvar po přidání každého bodu.

4. Klikněte pravým tlačítkem myši a zvolte příkaz Dokončit.
