Umístění konektorů z Obsahového centra

Obsahové centrum obsahuje vzorový konektor plochého kabelu. Umístěte jednu instanci 10kolíkového konektoru do sestavy svazku plochých kabelů.

1. Na pásu karet klikněte na kartu Sestava panel Komponenta možnost Umístit z Obsahového centra. .
2. V podokně Pohled kategorie příkazu Umístit z Obsahového centra přejděte postupně na položku Kabely a svazky KonektoryPlochý kabel a zvolte možnost Konektor plochého kabelu.
3. Kliknutím na možnost Zobrazení tabulky zobrazte členy skupiny konektoru plochého kabelu.
4. V tabulce náhledu si povšimněte názvu členu 10kolíkového konektoru. V tomto případě je to první člen v seznamu.
5. Dvojitým kliknutím na obrázek konektoru plochého kabelu jej vyberte.
6. V dialogu Konektor plochého kabelu musí být vybrány tyto možnosti:

   • Konektor plochého kabelu-01,

   • Jako norma.

7. klikněte na tlačítko OK.

   V grafickém okně je součást připojena ke kurzoru.

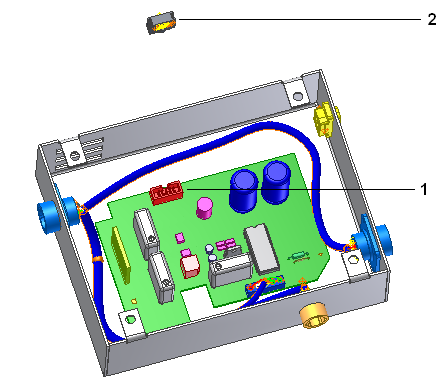

8. Otočte ohrazením k získání lepšího pohledu na konektor RC s vnějším šroubením (1).
9. Součást umístěte kliknutím na pozadí grafického okna (2). Přesné umístění není důležité.

10. Klikněte pravým tlačítkem myši a vyberte položku Hotovo.
