Vytvoření trasy

1. Na pásu karet klikněte na kartu Vedení potrubí panel Trasa Nová trasa.
2. V dialogu Vytvořit novou trasu akceptujte výchozí název a umístění souboru trasy a klikněte na tlačítko OK.

   Trasa potrubí je přidána do aktivního vedení a aktivována. Na pásu karet se zobrazí karta Trasa.

3. Na pásu karet klikněte na kartu Trasa panel Vytvořit Trasa.

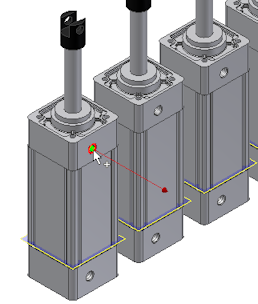

4. V grafickém okně si přibližte model. Poté zastavte kurzor nad geometrií kruhu prvního vzduchového válce jak je zobrazeno na následujícím obrázku. Pokud je to vhodné, klikněte pravým tlačítkem a vyberte položku Vybrat jiný směr.

5. Kliknutím na kruhovou geometrii ji vyberte jako počáteční bod.

   Tento bod je přiřazen ke komponentě, která obsahuje vybranou kruhovou hranu. Do trasy potrubí se přidá pracovní bod.

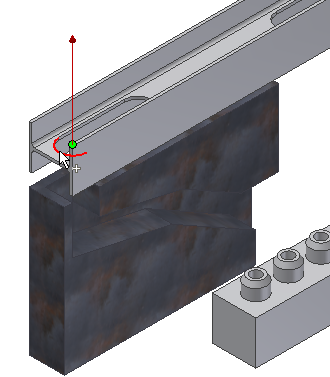

6. Jako druhý bod trasy vyberte bod v rozšíření nebo existující geometrii. Chcete-li trasovat I-profilem, ponechte kurzor nad levým obloukem otvoru v I-profilu.


   Aby byl oblouk zobrazen, otočte a přibližte pohled. Ujistěte se, že čára ukazuje ve směru požadované trasy.

   PoznámkaChcete-li obrátit směr zobrazené osy, stiskněte mezerník nebo použijte nástroj Vybrat další.
7. Kliknutím na kruhovou geometrii ji vyberte jako druhý bod.

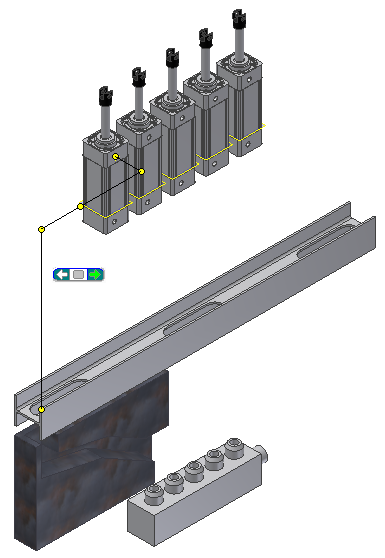

   Až provedete výběr, k danému bodu se vygeneruje trasa a zobrazí se nástroj Vybrat další, aby bylo možné použít i jiné existující řešení. Kliknutím na šipky pro cházejte řešeními.

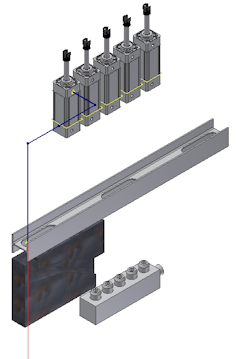

8. Klikněte na zelenou oblast v nástroji Vybrat jiné a vyberte řešení z předchozího obrázku.

9. V Prohlížeči modelu ověřte, zda byla přidána položka Automatická trasa v prohlížeči a zda obsahuje pět bodů trasy.
