Tvorba segmentů pomocí existující geometrie

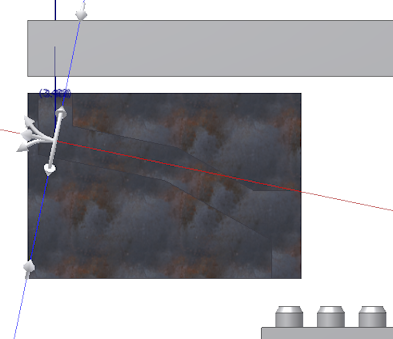

1. Otočením pohledu zobrazte nárys sestavy.
   TipKlikněte pravým tlačítkem na nástroj view cube a otočte pohled do požadované polohy.

2. Kurzor ponechte nad červenou směrovou osou nástroje pro 3D ortogonální trasování, klikněte pravým tlačítkem a vyberte možnost Rovnoběžné s okrajem.

   Systém vás vyzve, abyste vybrali lineární okraj.

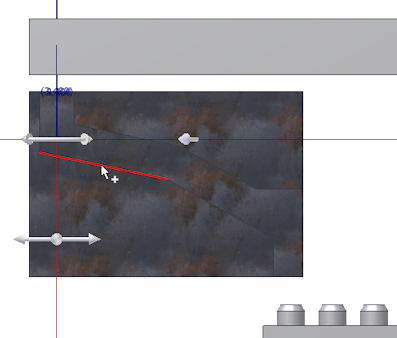

3. Vyberte lineární okraj na části trajektorie podle obrázku níže a kliknutím výběr potvrďte.


   Červená směrová osa změní orientaci do směru vybraného okraje. Zařazená referenční geometrie se přidá do složky Included Geometry v Prohlížeči modelu.

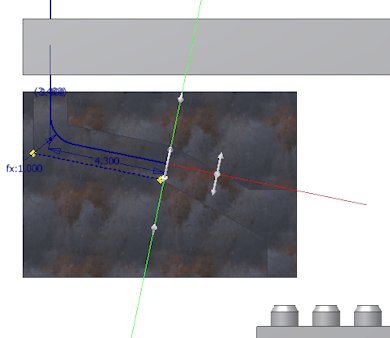

4. Kurzor ponechte nad rozšířením, klikněte pravým tlačítkem a vyberte možnost Zadat vzdálenost. Poté zadejte do pole zadat vzdálenost hodnotu 4,3 palce a klikněte na zelenou zaškrtávací značku.

5. Ověřte, zda daný ohyb se automaticky vkládá mezi nový a předchozí segment.
6. U dalšího bodu opět klikněte pravým tlačítkem na červenou směrovou osu a vyberte možnost Rovnoběžné s okrajem.

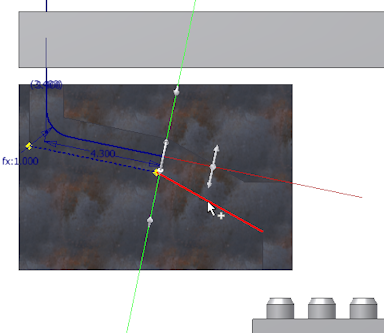

7. Vyberte druhý lineární okraj na části trajektorie podle obrázku níže.

8. Před vytvořením dalšího bodu trasy klikněte pravým tlačítkem do grafického okna a vypněte políčko Automatické kótování.

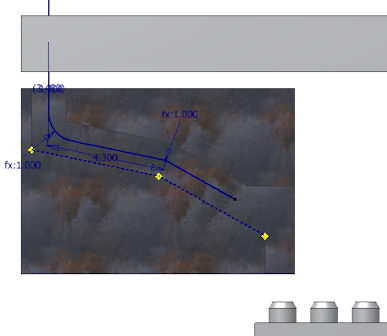

9. Klikněte kamkoliv v dopředném směru červené směrové osy. Délka segmentu není důležitá.
10. Klikněte pravým tlačítkem v grafickém okně a vyberte položku Hotovo.
11. Ověřte, zda nový segment není okótován.
