Přidáním ohybů mezi segmenty předejdete chybám.

1. Chcete-li ověřit chyby v trase Route01, klikněte pravým tlačítkem na trasu v Prohlížeči modelu a vyberte možnost Zobrazit porušení.
2. Chcete-li identifikovat část trasy s chybou, klikněte na dialog Zobrazit porušení a prohledněte si chybu v grafickém okně.

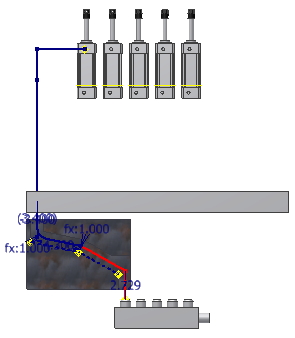

   Neplatný úhel je zvýrazněn mezi dvěma segmenty na obrázku níže.


3. Kliknutím na tlačítko OK uzavřete dialog Zobrazit porušení.
4. Přejděte na pás karet a klikněte na kartu kartu Trasa panel Vytvořit Ohyby.
5. Do dialogu Ohyb zadejte hodnotu 0,5 palce. Poté vyberte dva segmenty, které tvoří vadný úhel.

   Vytvoří se ohyb s hodnotou poloměru 0,5 palce. Ikona chyby v Prohlížeči modelu zmizí.


6. Uzavřete dialog Ohyb.
7. Chcete-li ukončit trasy, klikněte pravým tlačítkem a vyberte možnost Dokončit úpravy.
