Vytvoření základny a promítnutého pohledu

1. Chcete-li vytvořit výkres, klikněte na možnost Nový.
2. V dialogu Vytvoření nového souboru klikněte na složku Šablony, vyberte položku ANSI (in).idw a potom klikněte na tlačítko Vytvořit.
3. Výkresový dokument uložte jako MyAccumulator.idw.
4. Přejděte na pás karet a klikněte na kartu kartu Umístění pohledů panel Vytvořit možnost Základní. Zobrazí se dialog Výkresový pohled.
5. Vyberte možnost Aktuální na záložce orientace na kartě Komponenta a použijte aktuální orientaci pohledu ze souboru sestavy. U ostatních možností nechte výchozí nastavení. Poznámka:
   • Sestava souboru Accumulator.iam je vybraná v souboru.
   • Je zvolena možnost Reprezentace výchozího pohledu a Hlavní úroveň detailů.
   • Měřítko pohledu je nastaveno na 0,08:1.
   • Je zvolena možnost Vytvořit projektované pohledy okamžitě po vytvoření základního pohledu.

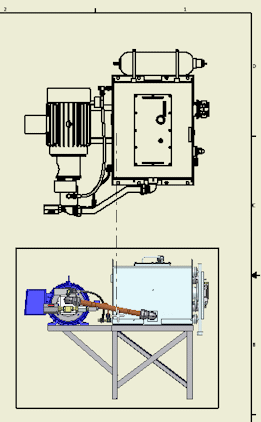

6. Přesuňte náhled do pravé horní čtvrtiny listu kresby. Poté kliknutím umístěte pohled.

   PoznámkaNeklikejte na tlačítko OK v dialogu Výkresový pohled. Pokud kliknete na tlačítko OK, umístí se pohled do náhodného umístění a příkaz bude dokončen.
7. Přesuňte kurzor dolů a zobrazte náhled projektovaného pohledu. Poté kliknutím umístěte promítnutý pohled.

8. Klikněte pravým tlačítkem a vyberte položku Vytvořit. V kresbě se vytvoří dva pohledy.

9. Uložení výkresového dokumentu.
