No headers- Na kartě Pevnostní analýza na panelu Řešit klikněte na možnost Simulovat
. - V dialogu Simulovat kliknutím na tlačítko Spustit spusťte simulaci.
Dialog Simulovat zůstane otevřený a až do skončení výpočtu v něm bude zobrazen ukazatel průběhu.

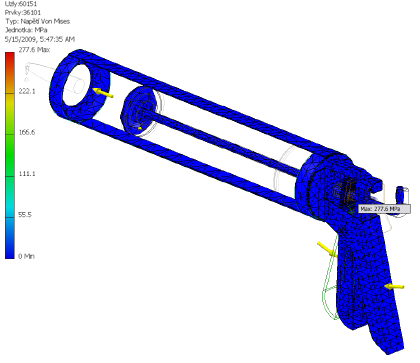

Jakmile simulace skončí, v grafickém okně se zobrazí vykreslení deformace modelu. Zobrazí se také výsledky napětí Von Mises pomocí výchozích nastavení pruhu barev. Kliknutím na položku Maximální hodnota
na panelu Zobrazit zobrazíte maximální napětí a jeho umístění.
Na kolíku se objeví maximální napětí Von Mises o velikosti cca 291 MPa. Chcete-li zobrazit umístění maximálního napětí, vypněte viditelnost všech součástí kromě kolíku.
Protože toto napětí je větší než mez kluzu v tahu materiálu kolíku (ocel) o velikosti 207 MPa, analýzou se zjistilo, že kolík povolí. Chcete-li splnit kritéria pevnosti, pozměňte návrh nebo změňte materiál kolíku.
PoznámkaV tomto výukovém programu bylo záměrem modelu předvést jednotlivé typy dotyků a jejich použití. Některé dotykové plochy, například rozhraní typu píst-akční člen, jsou malé. Dávejte pozor při zadávání tuhosti pružiny a hodnot sil, protože výsledky posunutí a napětí jsou citlivé na hodnoty parametrů. Také si všimněte, že některé součásti mohou mít místa s velkou deformací, pro které se více hodí nelineární analýza.
