Mit Skizzen arbeiten

    |


    Skizzen definieren die Größe und Form von Profilen, Pfaden und Bohrungsplatzierungen. Profile, Pfade und Bohrungsmittelpunkte werden beim Erstellen der Elemente einbezogen.

    Welche Kurven können in Skizzen eingeschlossen werden?

    Skizzen werden auf einer Skizzierebene begonnen, auf der Sie Linien, Bogen und andere Geometrie skizzieren. Abhängigkeiten werden während des Skizziervorgangs automatisch angewendet. Die stabilisierte Skizze wird zu einem Profil, das als Basis für skizzierte Elemente wie Extrusionen, Drehungen, Sweepings, Erhebungen und Windungen verwendet wird. Zudem werden Skizzen für Sweepings als Pfade genutzt. Die Skizziergeometrie erzeugt in Zeichnungen Symbole, Schriftfelder und Rahmen.

    Skizzen können Konstruktions- und Referenzgeometrie enthalten. Konstruktionsgeometrie ist nicht Teil des Profils oder Pfads, wird jedoch zum Ableiten von Abhängigkeiten verwendet. Referenzgeometrie kann von einer bestehenden Skizze projiziert werden, damit sie in einer neuen Skizze verwendet werden kann. Referenzgeometrie ist normalerweise Teil eines bestehenden Elements, wie beispielsweise einer Kante oder Silhouette.

    Welche Regeln gelten für Skizzen?

    Geometrieabhängigkeiten werden beim Skizzieren automatisch angewendet, um die Ausrichtung und die Beziehung zwischen den Skizzierkurven festzulegen. (Halten Sie beim Skizzieren die STRG-Taste gedrückt, um die automatische Erstellung von Abhängigkeiten zu deaktivieren.)

    • Zu den Abhängigkeiten, die eine Ausrichtung zum Koordinatensystem festlegen, gehören festgelegte (Punkt), horizontale und vertikale Abhängigkeiten. Beinahe vertikale Linien werden beispielsweise vertikal ausgerichtet.
    • Zu den Abhängigkeiten, die eine Beziehung zwischen zwei Elementen bestimmen, gehören lotrechte, parallele, tangentiale, kollineare und konzentrische Abhängigkeiten.

    Sie können darüber hinaus Skizzen durch Hinzufügen von Abhängigkeiten und Bemaßungen stabilisieren, sodass die Form und Größe dementsprechend aktualisiert wird. Wenden Sie grundsätzlich zuerst Abhängigkeiten zum Steuern der Gesamtskizzenform an, bevor Sie Bemaßungen zum Steuern der Größe hinzufügen.

    Bemaßungen steuern die Skizzengröße. Sie können proportionale Beziehungen zwischen den Skizzierkurven erstellen. Sie können beispielsweise eine Bemaßung so festlegen, dass sie der Hälfte einer anderen Bemaßung entspricht. Auf diese Weise bleiben die Proportionen der beiden Kurven gleich, wenn sich eine der Kurven ändert.

    Wie wird aus einer Skizze ein Element?

    Beginnen Sie mit der Skizzierung der grundlegenden Form des Bauteils. Fügen Sie der Skizze dann mit einem Befehl für Elemente Volumen hinzu. Erfordert das Element beispielsweise gleiches Volumen um eine Achse, wählen Sie Drehung. Wählen Sie Extrusion, um Tiefe hinzuzufügen. Das skizzierte Profil wird einbezogen, wenn das Element erstellt wird.

    Sie fügen weitere Elemente hinzu, indem Sie eine Fläche oder eine Arbeitsebene angeben, auf der das nächste Element platziert wird, und sie als Skizzierebene festlegen. Sie können anschließend das Profil des nächsten Elements skizzieren.

    AnmerkungSie können mehrere Profile auswählen, um ein einziges Element zu erstellen. Alle gleichzeitig extrudierten und gedrehten Skizzen sind beispielsweise ein einziges Element, auch wenn sie sich nicht schneiden. Sie können außerdem eine Skizze verwenden, die bereits in einem anderen Element verwendet wurde. Klicken Sie mit der rechten Maustaste auf die Skizze im Browser, und wählen Sie anschließend Skizze wieder verwenden.

    Wozu werden Skizzen neben der Erstellung von Elementen noch verwendet?

    Gehen Sie in einer Baugruppe wie folgt vor:

    • Hinzufügen von Bohrungen durch mehrere Unterbaugruppen.
    • Extrudieren von Ausklinkungen durch mehrere Bauteile.
    • Konstruieren eines 2D-Entwurfs, um mechanische Beziehungen zu analysieren und anzupassen.
    • Erstellen einer Schweißnaht in einer Schweißkonstruktion.
    • Hinzufügen von Text.

    In einer Zeichnung:

    • Erstellen von Bohrungsinfos.
    • Erstellen und Verändern von Schriftfeldern.
    • Erstellen von skizzierten Symbolen.
    • Hinzufügen von Fertigungsdetails.
    • Hinzufügen von Text.

    In einem Bauteil:

    • Erstellen von Übergangsebenen in einer Erhebung.
    • Projizieren von Geometrie aus einer anderen Ebene für die Verwendung in einem Profil.
    • Verwenden von Geometrie in mehr als einem Element.
    • Erstellen von Geometrie auf einer Ebene, die durch andere Elemente verdeckt wird.
    • Projektieren von Profilen auf eine Fläche, um komplexe Formen zu erstellen.

    Was sind Skizzenblöcke?

    Skizzenblöcke sind Blöcke mit 2D-Skizziergeometrie. In Skizzenblöcken können Sie Geometrie gruppieren, sodass sie sich in Ihrer Konstruktion einfach duplizieren lässt. Skizzenblöcke werden auch zur Simulation kinematischer Unterbaugruppen verwendet und sind die wichtigsten Teilnehmer im von oben nach unten ausgerichteten Arbeitsablauf des Top Down-Designs.

    Weitere Informationen zu Skizzenblöcken

    Bearbeiten von Skizzen

    Sie können beliebige Skizzen bearbeiten, auch wenn sie in einem Element verwendet werden. Mit den Befehlen auf der Registerkarte Skizze können Sie Bemaßungen hinzufügen, löschen oder ändern, Kurven stutzen oder dehnen, Skizzierrundungen hinzufügen sowie Abhängigkeiten hinzufügen oder löschen. Darüber hinaus können Sie Skizzenkurven ziehen, um die Form der Skizze zu ändern.

    So bearbeiten Sie eine Skizze, die nicht in einem Element verwendet wurde

    1. Wählen Sie die zu bearbeitende Skizze aus.
    2. Klicken Sie im Browser mit der rechten Maustaste auf das Skizzensymbol, und wählen Sie Skizze bearbeiten.
    3. Bearbeiten Sie die Skizze mit einem oder mehreren Befehlen der Registerkarte Skizze.
      • Klicken Sie auf Bemaßung und anschließend auf eine Kurve, der Sie eine Bemaßung hinzufügen möchten.
      • Klicken Sie auf einen Abhängigkeitsbefehl, und klicken Sie dann auf eine Geometrie, der eine Abhängigkeit hinzugefügt werden soll.
      • Klicken Sie auf einen Skizzenbefehl, und fügen Sie nach Bedarf Kurven hinzu, oder verändern Sie Kurven.

    So bearbeiten Sie eine Skizze, die bereits in ein Element einbezogen wurde

    1. Wählen Sie im Browser das Element aus, dessen Skizze Sie bearbeiten möchten.
    2. Klicken Sie mit der rechten Maustaste, und wählen Sie Skizze bearbeiten.
    3. Bearbeiten Sie die Skizze mit einem oder mehreren Befehlen der Registerkarte Skizze.
      • Klicken Sie auf Bemaßung und anschließend auf eine Kurve, der Sie eine Bemaßung hinzufügen möchten.
      • Klicken Sie auf einen Abhängigkeitsbefehl, und klicken Sie dann auf eine Geometrie, der eine Abhängigkeit hinzugefügt werden soll.
      • Klicken Sie auf einen Skizzenbefehl, und fügen Sie nach Bedarf Kurven hinzu, oder verändern Sie Kurven.
    4. Klicken Sie auf die Schaltfläche Aktualisieren, um die Änderungen für das Element zu übernehmen.
    AnmerkungWenn Sie eine Elementskizze (ein Profil) bearbeiten und sich die Form oder Größe der Skizze stark ändert, müssen Sie u. U. das Element bearbeiten, damit es korrekt aktualisiert wird. Wählen Sie das Element im Browser aus, klicken Sie mit der rechten Maustaste, und wählen Sie Element bearbeiten. Wählen Sie das Profil aus, das Sie verändert haben, geben Sie die erforderlichen Werte zum Definieren des Elements ein, und klicken Sie anschließend auf OK, um das Element zu aktualisieren.

    Skizziergeometrie drehen

    Verwenden Sie die Schaltfläche Drehen auf der Registerkarte Skizze, um Skizziergeometrie relativ zu einem festgelegten Mittelpunkt zu drehen oder eine gedrehte Kopie der Geometrie zu erstellen. Abhängigkeiten, die der ausgewählten Geometrie zugeordnet sind, können sich auf den Drehvorgang auswirken.



    1. Klicken Sie auf Registerkarte Skizze Gruppe Ändern Drehen. Das Dialogfeld Drehen wird beim Aktivieren des Befehls Auswahl geöffnet.
    2. Wählen Sie die Geometrie im Grafikfenster aus. Mit dem Auswahlfenster können Sie schnell Geometriegruppen auswählen (siehe Objekte mit dem Auswahlfenster auswählen). Um die gesamte Geometrie im Grafikfenster auszuwählen, klicken Sie mit der rechten Maustaste und wählen im Kontextmenü die Option Alle wählen aus.
    3. Aktivieren Sie das Kontrollkästchen Kopieren, um eine Kopie zu drehen. Die ursprüngliche Geometrie bleibt unverändert.
    4. Klicken Sie mit der rechten Maustaste, und wählen Sie im Kontextmenü die Option Weiter aus. Im Dialogfeld Drehen wird der Befehl Auswahl deaktiviert und der Befehl Mittelpunkt - Auswahl aktiviert.
      TippAktivieren Sie Für Einzelauswahl optimieren, wenn vor der Auswahl des Mittelpunkts nur eine Geometrieauswahl erforderlich ist. Wenn diese Option aktiviert ist, wird der Befehl Mittelpunkt - Auswahl automatisch ausgewählt, nachdem die erste Geometrie ausgewählt wurde.
    5. Klicken Sie in das Grafikfenster, um den Mittelpunkt zu bestimmen. Geben Sie alternativ die exakten Koordinaten für den Mittelpunkt ein. Aktivieren Sie hierfür das Kontrollkästchen Präzise Eingabe, geben Sie die Koordinaten in der Werkzeugleiste Präzise Eingabe ein, und klicken Sie auf Anwenden, oder drücken Sie die EINGABETASTE. Nachdem Sie den Mittelpunkt festgelegt haben, beginnt eine dynamische Vorschau.
    6. Ziehen Sie den Zeiger in das Grafikfenster, um die Geometrie zu drehen. Sie müssen die Maustaste nicht gedrückt halten. Die ausgewählte Geometrie folgt dem Zeiger um den Mittelpunkt. Das Feld Winkel wird automatisch aktualisiert. In der dynamischen Vorschau sehen Sie die ursprüngliche Position als gestrichelte Linie und die gedrehte Geometrie als durchgezogene Linie.
      TippWenn Sie den Zeiger in die Nähe der gewünschten Position ziehen, wird der Endpunkt an der nächstliegenden vertikalen oder horizontalen Achse gefangen. Um diese Fangfunktion zu umgehen, ziehen Sie bei gedrückter STRG-Taste, oder deaktivieren Sie die Option An Raster fangen unter Registerkarte Extras Gruppe Optionen AnwendungsoptionenRegisterkarte Skizze.
    7. Falls Sie aufgrund von Abhängigkeiten nicht drehen können, legen Sie Überschreibungen fest, um Bemaßungsabhängigkeiten zu lockern oder geometrische Abhängigkeiten zu lösen. Klicken Sie auf Weitere Optionen , um die Überschreibungsoptionen anzuzeigen.
    8. Klicken Sie in das Grafikfenster, um den Drehendpunkt festzulegen, oder geben Sie im Feld Winkel den genauen Drehwinkel ein. Klicken Sie anschließend auf Anwenden, oder drücken Sie die EINGABETASTE.
      TippFalls Sie mit den Ergebnissen nicht zufrieden sind, können Sie den Winkel zurücksetzen, indem Sie die Rückschritttaste drücken. Um zusätzliche Geometrie für den Drehvorgang hinzuzufügen, klicken Sie nach dem Drücken der Rückschritttaste mit der rechten Maustaste, und wählen aus dem Kontextmenü die Option Weiter.
    9. Um den Drehvorgang zu beenden und das Dialogfeld zu schließen, klicken Sie mit der rechten Maustaste und wählen aus dem Kontextmenü die Option Fertig oder drücken die ESC-Taste.

      Demo zum Drehen einer Skizziergeometrie

    Skizziergeometrie verschieben

    Um ausgewählte Skizziergeometrie oder eine Kopie der Geometrie zu verschieben, verwenden Sie den Befehl Verschieben auf der Registerkarte Skizze. Mit der ausgewählten Geometrie verbundene Abhängigkeiten können eine Auswirkung auf den Vorgang Verschieben haben.



    1. Klicken Sie auf Registerkarte Skizze Gruppe Ändern Verschieben. Das Dialogfeld Verschieben wird beim Aktivieren des Befehls Auswahl geöffnet.
    2. Wählen Sie die Geometrie im Grafikfenster aus. Mit dem Auswahlfenster können Sie schnell Geometriegruppen auswählen (siehe Objekte mit dem Auswahlfenster auswählen). Um die gesamte Geometrie im Grafikfenster auszuwählen, klicken Sie mit der rechten Maustaste und wählen im Kontextmenü die Option Alle wählen aus.
    3. Aktivieren Sie das Kontrollkästchen Kopieren, um eine Kopie zu verschieben. Die ursprüngliche Geometrie bleibt unverändert.
    4. Klicken Sie mit der rechten Maustaste, und wählen Sie im Kontextmenü die Option Weiter aus. Im Dialogfeld Verschieben wird der Befehl Auswahl deaktiviert und der Befehl Basispunkt aktiviert.
      TippVerwenden Sie Für Einzelauswahl optimieren, wenn vor der Auswahl des Basispunkts nur eine Geometrieauswahl erforderlich ist. Bei aktivierter Option wird der Befehl Basispunkt automatisch aktiviert, nachdem die erste Geometrie ausgewählt wurde.
    5. Klicken Sie in das Grafikfenster, um den Basispunkt zu bestimmen. Geben Sie alternativ die exakten Koordinaten für den Basispunkt ein. Wählen Sie hierfür das Kontrollkästchen Präzise Eingabe, geben Sie die Koordinaten in der Werkzeugleiste Präzise Eingabe ein, und drücken Sie die Eingabetaste. Nachdem Sie den Basispunkt festgelegt haben, beginnt eine dynamische Vorschau.
    6. Ziehen Sie den Zeiger in das Grafikfenster, um die Geometrie zu verschieben. Sie müssen die Maustaste nicht gedrückt halten. Die ausgewählte Geometrie folgt dem Zeiger mit dem durch die Basispunktdefinition festgelegten Versatz. In der dynamischen Vorschau sehen Sie die ursprüngliche Position als gestrichelte Linie und die verschobene Geometrie als durchgezogene Linie.
      TippWenn Sie den Zeiger in die Nähe der gewünschten Position ziehen, wird der Endpunkt an der nächstliegenden vertikalen oder horizontalen Achse gefangen. Um diese Fangfunktion zu umgehen, ziehen Sie bei gedrückter STRG-Taste, oder deaktivieren Sie die Option An Raster fangen unter Registerkarte Extras Gruppe Optionen AnwendungsoptionenRegisterkarte Skizze.
    7. Falls das Verschieben aufgrund von Abhängigkeiten nicht möglich ist, können Sie Überschreibungen festlegen, um die Bemaßungsabhängigkeiten zu lockern bzw. geometrische Abhängigkeiten zu lösen. Klicken Sie auf Weitere Optionen , um die Überschreibungsoptionen anzuzeigen.
    8. Klicken Sie in das Grafikfenster, um den Endpunkt festzulegen, oder geben Sie in der Werkzeugleiste Präzise Eingabe die exakten Koordinaten ein, und drücken Sie die Eingabetaste.
      TippFalls Sie mit den Ergebnissen nicht zufrieden sind, können Sie den Endpunkt zurücksetzen, indem Sie die Rückschritttaste drücken.
    9. Um den Vorgang des Verschiebens zu beenden und das Dialogfeld zu schließen, klicken Sie mit der rechten Maustaste und wählen aus dem Kontextmenü die Option Fertig oder drücken die ESC-Taste.

      Demo zum Verschieben einer Skizziergeometrie zwischen zwei Punkten

    Skizziergeometrie strecken

    Dehnen Sie die ausgewählte Geometrie mit dem Befehl Strecken auf der Registerkarte Skizze. Abhängigkeiten, die der ausgewählten Geometrie zugeordnet sind, können sich auf den Vorgang des Streckens auswirken.

    1. Klicken Sie auf Registerkarte Skizze Gruppe Ändern Strecken . Das Dialogfeld Strecken wird beim Aktivieren des Befehls Auswahl geöffnet.
    2. Wählen Sie die Geometrie im Grafikfenster aus. Mit dem Auswahlfenster können Sie schnell Geometriegruppen auswählen (siehe Objekte mit dem Auswahlfenster auswählen).
    3. Klicken Sie mit der rechten Maustaste, und wählen Sie im Kontextmenü die Option Weiter aus. Im Dialogfeld Strecken wird der Befehl Auswahl deaktiviert und der Befehl Basispunkt aktiviert.
      TippVerwenden Sie Für Einzelauswahl optimieren, wenn vor der Auswahl des Basispunkts nur eine Geometrieauswahl erforderlich ist. Bei aktivierter Option wird der Befehl Basispunkt automatisch aktiviert, nachdem die erste Geometrie ausgewählt wurde.
    4. Wählen Sie die Vorgehensweise, mit der Sie den Basis- und Endpunkt der Streckung definieren möchten:

      Strecken mit dem Mauszeiger

      1. Klicken Sie in das Grafikfenster, um den Basispunkt für die Streckung festzulegen. Nachdem Sie den Basispunkt festgelegt haben, beginnt die dynamische Vorschau. Die ausgewählte Geometrie folgt dem Zeiger mit dem durch die Basispunktdefinition festgelegten Versatz.
      2. Ziehen Sie den Mauszeiger im Grafikfenster. Sie müssen die Maustaste nicht gedrückt halten. In der Statusleiste werden die absoluten Skizzenkoordinaten des Zeigers eingeblendet. Die neue Position und Form werden im Grafikfenster gemäß den Bewegungen des Zeigers aktualisiert. Die ursprüngliche Position und Form werden als gestrichelte Linie und die neue Position und Form der Geometrie als durchgezogene Linie dargestellt.
        TippWenn Sie den Zeiger in die Nähe der gewünschten Position ziehen, wird der Endpunkt an der nächstliegenden vertikalen oder horizontalen Achse gefangen. Um diese Fangfunktion zu umgehen, ziehen Sie bei gedrückter STRG-Taste, oder deaktivieren Sie die Option An Raster fangen unter Registerkarte Extras Gruppe Optionen AnwendungsoptionenRegisterkarte Skizze.
      3. Falls das Strecken aufgrund von Abhängigkeiten nicht möglich ist, können Sie Bemaßungsabhängigkeiten lockern bzw. geometrische Abhängigkeiten lösen. Klicken Sie auf Weitere Optionen , um die Überschreibungsoptionen anzuzeigen.
      4. Klicken Sie, um den Endpunkt festzulegen.
        TippFalls Sie mit den Ergebnissen nicht zufrieden sind, können Sie den Endpunkt zurücksetzen, indem Sie die Rückschritttaste drücken.

      Strecken mit der Werkzeugleiste Präzise Eingabe

      1. Aktivieren Sie das Kontrollkästchen Präzise Eingabe, um die Werkzeugleiste Präzise Eingabe einzublenden.
      2. Geben Sie die Koordinaten für den Basispunkt ein, und drücken Sie die Eingabetaste. Die dynamische Vorschau beginnt, und die ausgewählte Geometrie folgt dem Zeiger mit einem konstanten Versatz, der relativ zum Basispunkt definiert wurde. Die ursprüngliche Position und Form werden als gestrichelte Linie und die neue Position und Form der Geometrie als durchgezogene Linie dargestellt. In der Statusleiste werden die absoluten Skizzenkoordinaten des Zeigers eingeblendet.
      3. Falls das Strecken aufgrund von Abhängigkeiten nicht möglich ist, können Sie Bemaßungsabhängigkeiten lockern bzw. geometrische Abhängigkeiten lösen. Klicken Sie auf Weitere Optionen , um Optionen festzulegen.
      4. Geben Sie die Koordinaten des Endpunkts in der Werkzeugleiste Präzise Eingabe ein, und drücken Sie die Eingabetaste.
        TippSie können über die Werkzeugleiste Präzise Eingabe die Bewegung des Zeigers auf einen bestimmten X- oder Y-Wert einschränken. Beispiel: Wenn Sie in das Feld X die Koordinate 6.5 eingeben, können Sie den Zeiger in die Y-Richtung verschieben, wobei X von 6.5 abhängig ist. Dann geben Sie entweder einen Wert in das Feld Y ein, oder klicken in das Grafikfenster, um den Punkt festzulegen.
        TippFalls Sie mit den Ergebnissen nicht zufrieden sind, können Sie den Endpunkt zurücksetzen, indem Sie die Rückschritttaste drücken.
    5. Um den Vorgang des Streckens zu beenden und das Dialogfeld zu schließen, klicken Sie mit der rechten Maustaste und wählen aus dem Kontextmenü die Option Fertig oder drücken die ESC-Taste.

    Beispiel für eine Streckung

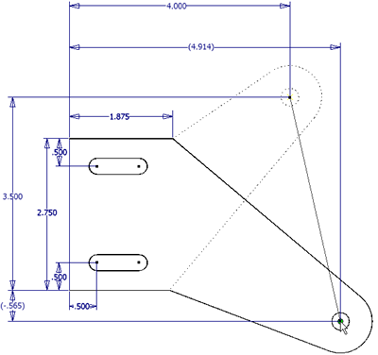

    Die erste Abbildung zeigt den aktivierten Befehl Strecken. Die beiden Linien und der verbindende Bogen werden mit dem Auswahlfenster ausgewählt.

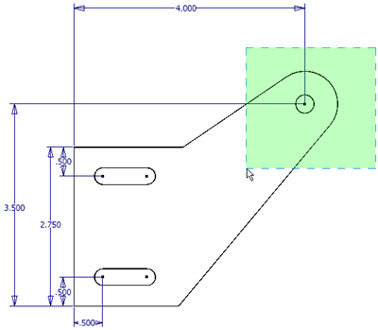

    Die zweite Abbildung zeigt die im Grafikfenster ausgewählte Geometrie, den im Dialogfeld Strecken ausgewählten Basispunkt und die an die neue Position gestreckte Geometrie. Alle erforderlichen Bemaßungen wurden gelockert. Die ursprünglichen Bemaßungen werden auf die übliche Weise angezeigt und die neuen Bemaßungen in Klammern. Es wurden nur zwei Bemaßungen geändert. Die gestrichelte Linie zeigt die ursprüngliche Position der Geometrie.

    Kurven teilen

    Teilt Kurvenelemente in zwei oder mehr Abschnitte.

    In einer 3D-Skizze werden Kurven geteilt, um einen Schnittpunkt mit einer Fläche oder Arbeitsebene zu bilden.


    1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Ändern Trennen.
    2. Zeigen Sie im Grafikfenster auf eine Kurve, um eine Vorschau einzublenden, und klicken Sie, um den Vorgang auszuführen.
    3. Klicken Sie mit der rechten Maustaste, um zwischen Stutzen und Dehnen zu wechseln. Teilen Sie weitere Kurven.
    4. Drücken Sie zum Beenden des Befehls Teilen die ESC-Taste, oder wählen Sie einen anderen Befehl aus.

    Skizziergeometrie skalieren

    Mit dem Befehl Skalieren auf der Registerkarte Skizze können Sie ausgewählte Skizziergeometrie proportional vergrößern bzw. verkleinern. Abhängigkeiten, die der ausgewählten Geometrie zugeordnet sind, können sich auf den Vorgang des Skalierens auswirken.


    1. Klicken Sie auf Registerkarte Skizze Gruppe Ändern Skalierung. Das Dialogfeld Skalieren wird geöffnet, in dem der Befehl Auswahl ist aktiviert.
    2. Wählen Sie die Geometrie im Grafikfenster aus. Mit dem Auswahlfenster können Sie schnell Geometriegruppen auswählen (siehe Objekte mit dem Auswahlfenster auswählen). Um die gesamte Geometrie im Grafikfenster auszuwählen, klicken Sie mit der rechten Maustaste und wählen im Kontextmenü die Option Alle wählen aus.
    3. Klicken Sie mit der rechten Maustaste, und wählen Sie im Kontextmenü die Option Weiter aus. Im Dialogfeld Maßstab ist der Befehl Auswahl deaktiviert und der Befehl Basispunkt aktiviert.
      TippVerwenden Sie Für Einzelauswahl optimieren, wenn vor der Auswahl des Basispunkts nur eine Geometrieauswahl erforderlich ist. Bei aktivierter Option wird der Befehl Basispunkt automatisch aktiviert, nachdem die erste Geometrie ausgewählt wurde.
    4. Klicken Sie in das Grafikfenster, um den Basispunkt zu bestimmen. Geben Sie alternativ die exakten Koordinaten für den Basispunkt ein. Aktivieren Sie hierfür das Kontrollkästchen Präzise Eingabe, geben Sie die Koordinaten in der Werkzeugleiste Präzise Eingabe ein, und klicken Sie auf Anwenden, oder drücken Sie die EINGABETASTE. Nachdem Sie den Basispunkt festgelegt haben, beginnt die dynamische Vorschau.
    5. Ziehen Sie den Zeiger in das Grafikfenster, um die Skalierung zu ändern. Sie müssen die Maustaste nicht gedrückt halten. Die ausgewählte Geometrie wird skaliert, während Sie den Zeiger relativ zum Basispunkt bewegen. Das Feld Skalierungsfaktor wird dynamisch aktualisiert. Der Skalierungsfaktor ist die skalare Entfernung zwischen dem Basis- und dem Endpunkt. In der dynamischen Vorschau sehen Sie die ursprüngliche Position als gestrichelte Linie und die skalierte Geometrie als durchgezogene Linie.
      TippWenn Sie den Zeiger in die Nähe der gewünschten Position ziehen, wird der Endpunkt an der nächstliegenden vertikalen oder horizontalen Achse gefangen. Um diese Fangfunktion zu umgehen, ziehen Sie bei gedrückter STRG-Taste, oder deaktivieren Sie die Option An Raster fangen unter Registerkarte Extras Gruppe Optionen AnwendungsoptionenRegisterkarte Skizze.
    6. Falls das Skalieren aufgrund von Abhängigkeiten nicht möglich ist, können Sie Bemaßungsabhängigkeiten lockern bzw. geometrische Abhängigkeiten lösen. Klicken Sie auf Weitere Optionen , um die Überschreibungsoptionen anzuzeigen.
    7. Klicken Sie in das Grafikfenster, um den Endpunkt der Skalierung festzulegen oder einen Wert in das Feld Skalierungsfaktor einzugeben, und klicken Sie auf Anwenden, oder drücken Sie die EINGABETASTE.
      TippFalls Sie mit den Ergebnissen nicht zufrieden sind, können Sie den Endpunkt oder Skalierungsfaktor zurücksetzen, indem Sie die Rückschritttaste drücken. Um zusätzliche Geometrie für den Skaliervorgang hinzuzufügen, klicken Sie nach dem Drücken der Rückschritttaste mit der rechten Maustaste, und wählen aus dem Kontextmenü die Option Weiter.
    8. Um den Vorgang des Skalierens zu beenden und das Dialogfeld zu schließen, klicken Sie mit der rechten Maustaste und wählen aus dem Kontextmenü die Option Fertig, klicken im Dialogfeld auf Fertig oder drücken die ESC-Taste.

    Skizziergeometrie kopieren

    Verwenden Sie den Befehl Kopieren auf der Registerkarte Skizze, um die ausgewählte Geometrie zu kopieren und ein oder mehrere Exemplare in der Skizze zu platzieren. Mit dem Befehl Kopieren können Objekte außerdem in die Zwischenablage von Autodesk Inventor kopiert und später in eine Skizze eingefügt werden.


    1. Klicken Sie auf Registerkarte Skizze Gruppe Ändern Kopieren. Das Dialogfeld Kopieren wird beim Aktivieren des Befehls Auswahl geöffnet.
    2. Wählen Sie die Geometrie im Grafikfenster aus. Mit dem Auswahlfenster können Sie schnell Geometriegruppen auswählen (siehe Objekte mit dem Auswahlfenster auswählen). Um die gesamte Geometrie im Grafikfenster auszuwählen, klicken Sie mit der rechten Maustaste und wählen im Kontextmenü die Option Alle wählen aus.
    3. Klicken Sie mit der rechten Maustaste, und wählen Sie im Kontextmenü die Option Weiter aus. Im Dialogfeld Kopieren ist der Befehl Auswahl deaktiviert und der Befehl Basispunkt aktiviert.
      TippVerwenden Sie Für Einzelauswahl optimieren, wenn vor der Auswahl des Basispunkts nur eine Geometrieauswahl erforderlich ist. Bei aktivierter Option wird der Befehl Basispunkt automatisch aktiviert, nachdem die erste Geometrie ausgewählt wurde.
    4. Klicken Sie in das Grafikfenster, um den Basispunkt zu bestimmen. Geben Sie alternativ die exakten Koordinaten für den Basispunkt ein. Wählen Sie hierfür das Kontrollkästchen Präzise Eingabe, geben Sie die Koordinaten in der Werkzeugleiste Präzise Eingabe ein, und drücken Sie die Eingabetaste. Nachdem Sie den Basispunkt festgelegt haben, beginnt die dynamische Vorschau.
    5. Ziehen Sie den Zeiger in das Grafikfenster, um die neue Position der Geometrie zu definieren. Sie müssen die Maustaste nicht gedrückt halten. Die neue Geometrie folgt dem Zeiger mit dem durch die Basispunktdefinition eingerichteten Versatz. In der dynamischen Vorschau sehen Sie die ursprüngliche Position als gestrichelte Linie und die skalierte Geometrie als durchgezogene Linie.
      TippWenn Sie den Zeiger in die Nähe der gewünschten Position ziehen, wird der Endpunkt an der nächstliegenden vertikalen oder horizontalen Achse gefangen. Um diese Fangfunktion zu umgehen, ziehen Sie bei gedrückter STRG-Taste, oder deaktivieren Sie die Option An Raster fangen unter Registerkarte Extras Gruppe Optionen AnwendungsoptionenRegisterkarte Skizze.
    6. Klicken Sie im Grafikfenster auf eine oder mehrere Stellen, um Exemplare der kopierten Geometrie zu übernehmen.
      TippWenn Sie mit den Ergebnissen nicht zufrieden sind, können Sie das letzte Exemplar löschen, indem Sie die Rückschritttaste drücken. Drücken Sie die Rückschritttaste erneut, um weitere Exemplare zu löschen.
    7. Um den Vorgang des Skalierens zu beenden und das Dialogfeld zu schließen, klicken Sie mit der rechten Maustaste und wählen aus dem Kontextmenü die Option Fertig, klicken im Dialogfeld auf Fertig oder drücken die ESC-Taste.

    Skizzen löschen

    1. Wählen Sie im Browser die Skizze aus, die Sie löschen möchten.
    2. Drücken Sie die ENTF-Taste, oder klicken Sie mit der rechten Maustaste, und wählen Sie Löschen.
    AnmerkungZum Löschen einzelner Skizzenkurven klicken Sie auf die Kurve, und drücken Sie die ENTF-Taste.

    Wurde die Skizze in einem Element verwendet, können Sie die Elementskizze bearbeiten. Sie können bei aktiver Skizze Geometrie löschen, aber das Element wird dann möglicherweise nicht korrekt aktualisiert. Unter Umständen müssen Sie die Skizze oder das Element bearbeiten, um das Element wiederherzustellen.

    Skizzieranordnungen löschen

    Sie können Skizzieranordnungen löschen oder ausgewählte Elemente unterdrücken, die zu einer Skizzenanordnung gehören.

    1. Wählen Sie die Skizze im Browser aus, klicken Sie mit der rechten Maustaste, und wählen Sie Skizze bearbeiten.
    2. Wählen Sie die Skizzieranordnung aus, die gelöscht werden soll.
    3. Klicken Sie mit der rechten Maustaste, und wählen Sie eine Option. Die verfügbaren Optionen hängen von der ausgewählten Geometrie ab.
      • Geometrie, die keine Anordnung ist: Klicken Sie auf Löschen, um die ausgewählte Geometrie zu entfernen.
      • Anordnungsgeometrie: Wählen Sie Anordnung löschen, um die gesamte Anordnung zu löschen, oder den Befehl Elemente unterdrücken, um die ausgewählte Anordnungsgeometrie zu unterdrücken.
      • Geometrie, die keine Anordnung ist und Anordnungsgeometrie: Wählen Sie Löschen, um Geometrie, die keine Anordnung ist, zu entfernen, und klicken Sie dann auf Anordnung löschen, um die gesamte Anordnung zu löschen. Sie können auch den Befehl Elemente unterdrücken wählen, um die ausgewählte Anordnungsgeometrie in Konstruktionsgeometrie zu konvertieren.

    Skizzieranordnung bearbeiten

    Sie können den Abstand zwischen Anordnungselementen bearbeiten, die Anzahl der Anordnungen sowie deren Ausrichtung ändern, die Berechnungsmethode für Anordnungen modifizieren und Geometrie in einer Skizzieranordnung unterdrücken.

    Sie können die assoziative Beziehung von Anordnungselementen entfernen. Danach handelt es sich bei der Geometrie allerdings nur noch um einzelne Kurven, und die Optionen zum Bearbeiten der Anordnung stehen nicht länger zur Verfügung.

    Skizzieranordnung bearbeiten

    Bearbeiten Sie die Anordnung, um den Abstand oder Winkel zwischen Elementen der Skizzieranordnung, die Anordnungsrichtung, die Anzahl, den Abstand oder die Erstellungsmethode der Anordnung zu ändern.

    1. Wählen Sie die Skizze im Browser aus, klicken Sie mit der rechten Maustaste, und wählen Sie Skizze bearbeiten.
    2. Wählen Sie im Grafikfenster einen Teil der Anordnung aus, klicken Sie mit der rechten Maustaste, und wählen Sie Anordnung bearbeiten.
    3. Überarbeiten Sie die Werte wie gewünscht im Anordnungsdialogfeld.
    4. Klicken Sie auf OK. Die Größe der Skizzieranordnung wird entsprechend der neuen Werte geändert.
    AnmerkungWenn Sie möchten, können Sie Anordnungsbemaßungen bearbeiten. Doppelklicken Sie dazu auf die zu ändernde Bemaßung, geben Sie im Feld Bemaßung bearbeiten die neuen Werte ein, und klicken Sie auf das Häkchen. Bemaßungen können als Gleichungen, Parameternamen oder festgelegte Werte eingegeben werden.

    Skizzieranordnungselement unterdrücken

    Unterdrücken Sie ein oder mehrere Anordnungselemente, um sie aus der Anordnung zu entfernen. Unterdrückte Anordnungselemente werden nicht in Profile eingeschlossen und werden in Zeichnungsskizzen nicht angezeigt. Sie müssen die Komponenten von Elementen, die die Geometrie einbeziehen, jedoch manuell unterdrücken.

    1. Wählen Sie die Skizze im Browser aus, klicken Sie mit der rechten Maustaste, und wählen Sie Skizze bearbeiten.
    2. Klicken Sie mit der rechten Maustaste auf die zu unterdrückende Anordnungsgeometrie, und wählen Sie Elemente unterdrücken.
    AnmerkungSie können beim Erstellen oder Bearbeiten der Anordnung auch einzelne Anordnungsobjekte unterdrücken. Klicken Sie mit der rechten Maustaste auf die Anordnungsgeometrie, und wählen Sie Anordnung bearbeiten. Klicken Sie im Dialogfeld Anordnung auf Weitere Optionen und dann auf Unterdrücken. Klicken Sie auf die Elemente, die unterdrückt werden sollen. Die ausgewählten Elemente werden in eine gestrichelte Linie geändert.

    Skizzieranordnungselement löschen

    Anordnungselemente, auch Bemaßungen und Skizziergeometrie zum Definieren von Achsen und Richtungen, können gelöscht werden. Dies gilt jedoch nicht, wenn Elemente assoziativ zueinander sind.

    AnmerkungWenn Sie die Assoziativität entfernen, besteht die Geometrie nicht länger aus einer Anordnung, sondern aus einzelnen geometrischen Elementen. Diese können individuell bearbeitet werden. Außerdem sind die Skizzieranordnungsoptionen nicht mehr im Kontextmenü verfügbar.
    1. Aktivieren Sie, falls notwendig, die Skizze. Klicken Sie im Browser mit der rechten Maustaste auf die Skizze, und wählen Sie den Befehl Skizze bearbeiten.
    2. Klicken Sie im Grafikfenster mit der rechten Maustaste auf das Anordnungselement, und wählen Sie den Befehl Anordnung bearbeiten.
    3. Klicken Sie im Dialogfeld auf Weitere Optionen, und deaktivieren Sie das Kontrollkästchen Assoziativ. Klicken Sie auf OK. Anordnungsbemaßungen werden entfernt, wenn die Geometrie nicht länger assoziativ ist.
    4. Löschen Sie ggf. Kurven.
    AnmerkungWenn Sie die Beziehungen zwischen den Anordnungselementen aufrechterhalten, jedoch ein oder mehrere Exemplare entfernen möchten, empfiehlt es sich, den Befehl Unterdrücken zu verwenden.

    Skizzierte Linien abrunden



    Verwenden Sie den Befehl Rundung auf der Registerkarte Skizze, um einen Bogen mit einem bestimmten Radius an einer Ecke oder einem Schnittpunkt zweier Linien zu platzieren.

    Erstellen Sie zunächst mit den Befehlen auf der Registerkarte Skizze, Linien, die gerundet werden sollen.


    1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Zeichnen Rundung.
    2. Klicken Sie auf die Linien, die Sie runden möchten.
    3. Geben Sie im Dialogfeld 2D-Rundung den Rundungsradius ein, um die Rundung auszuführen. Klicken Sie auf Gleich, um Rundungen mit gleichem Radius zu erstellen.

      Bewegen Sie den Cursor über den gemeinsamen Endpunkt zweier Linien, um eine Vorschau der Rundung anzuzeigen.

    4. (Optional) Geben Sie einen anderen Radius ein. Der Radius bleibt so lange wirksam, bis Sie ihn ändern.
    5. Wählen Sie gegebenenfalls weitere Linien zum Runden aus.

    Drücken Sie die ESC-Taste, oder wählen Sie einen anderen Befehl aus, um das Erstellen von Rundungen zu beenden.

    AnmerkungSich schneidende Linien werden auf die Enden des Rundungsbogens gestutzt.

    Skizziergeometrie spiegeln

    Spiegeln Sie mit dem Befehl Spiegeln auf der Registerkarte Skizze Skizziergeometrie an einer Mittellinie.

    Verwenden Sie zunächst Befehle auf der Registerkarte Skizze, um die Geometrie zu erstellen, die gespiegelt werden soll.


    1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Anordnung Spiegeln.
    2. Klicken Sie im Dialogfeld Spiegeln auf Auswählen.
    3. Wählen Sie die zu spiegelnde Geometrie aus.
    4. Klicken Sie im Dialogfeld auf Spiegelachse.
    5. Wählen Sie die Spiegelachse aus.
    6. Klicken Sie im Dialogfeld auf Anwenden, um die Skizze zu spiegeln.

    Die Skizziergeometrie wird an der Spiegelachse gespiegelt. Abhängigkeiten Gleich werden automatisch zwischen den gespiegelten Hälften angewendet; Sie können Segmente jedoch löschen oder bearbeiten, nachdem Sie sie gespiegelt haben. Die verbleibenden Segmente sind nach wie vor symmetrisch.

    Skizzieranordnung erstellen

    Mit den Befehlen Runde Anordnung und Rechteckige Anordnung auf der Registerkarte Skizze können Sie Anordnungen Ihrer ursprünglichen Skizze erstellen.

    Die angeordnete Geometrie ist vollständig mit Abhängigkeiten versehen. Diese Abhängigkeiten werden als Gruppe beibehalten. Wenn Sie die Anordnungsabhängigkeit löschen, werden alle Abhängigkeiten zu der angeordneten Geometrie gelöscht.

    So erstellen Sie eine runde Skizzieranordnung

    Erstellen Sie mithilfe der Skizzenbefehle die Geometrie, die in der Anordnung enthalten sein soll.


    1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Muster Polar.
    2. Wählen Sie die Skizziergeometrie für die Anordnung aus.
    3. Klicken Sie auf den Befehl Achse, und wählen Sie den Punkt, den Scheitelpunkt oder die Arbeitsachse aus, der/die als Achse für die Anordnung dienen soll.
    4. Geben Sie im Feld für die Anzahl die Zahl der Elemente in der Anordnung an.
    5. Legen Sie im Feld Winkel den zu verwendenden Winkel für die runde Anordnung fest.
    6. Klicken Sie bei Bedarf auf Weitere Optionen, und wählen Sie eine oder mehrere Optionen:
      • Klicken Sie auf Unterdrücken, um einzelne Anordnungselemente auszuwählen, die aus der Anordnung entfernt werden sollen. Die Geometrie wird unterdrückt.
      • Klicken Sie auf Assoziativ, um festzulegen, dass die Anordnung an Änderungen am Bauteil angepasst werden soll.
      • Klicken Sie auf Eingepasst, um festzulegen, dass Anordnungselemente gleichmäßig im angegebenen Winkel eingepasst werden. Ist diese Option deaktiviert, misst das Anordnungsintervall statt des Gesamtwinkels für die Anordnung den Winkel zwischen Elementen.
    7. Klicken Sie auf OK, um die Anordnung zu erstellen.

    So erstellen Sie eine rechteckige Skizzieranordnung

    Erstellen Sie mithilfe der Skizzenbefehle die Geometrie, die in der Anordnung enthalten sein soll.


    1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Anordnung Rechteckig.
    2. Wählen Sie die Skizziergeometrie für die Anordnung aus.
    3. Klicken Sie auf Richtung 1, und wählen Sie die Geometrie aus, um die erste Richtung für die Anordnung festzulegen.
    4. Geben Sie im Feld für die Anzahl die Zahl der Elemente in der Anordnung an.
    5. Legen Sie im Feld für das Intervall den Abstand zwischen den Elementen fest.
    6. Klicken Sie auf Richtung 2, und wählen Sie die Geometrie aus, um die zweite Richtung für die Anordnung festzulegen. Legen Sie anschließend Werte für Anzahl und Intervall fest.
    7. Klicken Sie bei Bedarf auf Weitere Optionen, und wählen Sie eine oder mehrere Optionen:
      • Klicken Sie auf Unterdrücken, um einzelne Anordnungselemente auszuwählen, die aus der Anordnung entfernt werden sollen. Die Geometrie wird in Konstruktionsgeometrie konvertiert.
      • Klicken Sie auf Assoziativ, um festzulegen, dass die Anordnung an Änderungen am Bauteil angepasst werden soll.
      • Klicken Sie auf Eingepasst, um festzulegen, dass Anordnungselemente gleichmäßig mit dem angegebenen Intervall eingepasst werden. Ist diese Option nicht deaktiviert, misst das Anordnungsintervall statt des Gesamtintervalls für die Anordnung das Intervall zwischen Elementen.
    8. Klicken Sie auf OK, um die Anordnung zu erstellen.

    Skizzieranordnung unterdrücken

    Sie können eines oder mehrere Elemente der Skizzenanordnung unterdrücken, wenn die Anordnung mit einer anderen Modellgeometrie kollidiert. Unterdrückte Elemente werden in der Skizzieranordnung durch gestrichelte Linien dargestellt. Unterdrückte Geometrie wird in Profile nicht eingeschlossen und in Zeichnungsskizzen nicht dargestellt. Sie müssen die Komponenten von Elementen, die die Geometrie einbeziehen, jedoch manuell unterdrücken. Andere Skizziergeometrie kann sich an derselben Position befinden wie die unterdrückte Geometrie.

    Sie können auch die gesamte Anordnung löschen bzw. Geometrie entfernen, die nicht zur Anordnung gehört.

    1. Wählen Sie die Skizze im Browser aus, klicken Sie mit der rechten Maustaste, und wählen Sie Skizze bearbeiten.
    2. Wählen Sie die Skizzieranordnungsgeometrie aus, die unterdrückt werden soll.
    3. Klicken Sie mit der rechten Maustaste, und wählen Sie eine Option. Die verfügbaren Optionen hängen von der ausgewählten Geometrie ab.
      • Geometrie, die keine Anordnung ist: Klicken Sie auf Löschen, um die ausgewählte Geometrie zu entfernen.
      • Anordnungsgeometrie: Wählen Sie Anordnung löschen, um die gesamte Anordnung zu löschen, oder den Befehl Unterdrücken, um ausgewählte Anordnungsgeometrie zu unterdrücken.
      • Geometrie, die keine Anordnung ist und Anordnungsgeometrie: Wählen Sie Löschen, um Geometrie, die keine Anordnung ist, zu entfernen, und klicken Sie dann auf Anordnung löschen, um die gesamte Anordnung zu löschen. Sie können auch den Befehl Unterdrücken wählen, um die ausgewählte Anordnungsgeometrie in Konstruktionsgeometrie zu konvertieren.
    AnmerkungSie können beim Erstellen oder Bearbeiten der Anordnung auch einzelne Anordnungsobjekte unterdrücken. Klicken Sie im Dialogfeld Anordnung auf Weitere Optionen und anschließend auf Auswählen. Klicken Sie auf die Elemente, die unterdrückt werden sollen. Die ausgewählten Elemente werden in Konstruktionsgeometrie konvertiert.

    Skizzen symmetrisch zu einer Symmetrielinie ausrichten



    Sie können Elemente symmetrisch auf einem Bauteil platzieren. Es ist unter Umständen hilfreich, die Symmetrielinie einer Skizze zu definieren und Geometrie relativ zur Symmetrielinie zu bestimmen oder zu bemaßen, sodass die Skizze relativ zum Bauteil aktualisiert wird.

    Führen Sie den Vorgang Skizze wieder verwenden aus, und bemaßen Sie Elementskizzen an der Linie der Mittelebene. Mit Gleichungen können Sie die Elementgröße und -position voneinander abhängig machen.

    Suchen Sie die Mittelebene, indem Sie vom Mittelpunkt der einen Seite bis zum Mittelpunkt der gegenüberliegenden Seite eine Linie ziehen. Erstellen Sie zunächst mithilfe von Befehlen auf der Registerkarte Skizze Skizziergeometrie. In einer aktiven Skizze:

    1. Klicken Sie auf Registerkarte Skizze Gruppe Zeichnen Linie, klicken Sie mit der rechten Maustaste, und wählen Sie Mittelpunkt.
    2. Klicken Sie auf eine Linie zum Platzieren des Mittelpunkts, und bestimmen Sie die Linie als vom Mittelpunkt abhängig.
    3. Klicken Sie erneut mit der rechten Maustaste, und wählen Sie Mittelpunkt. Klicken Sie anschließend auf eine Linie auf der gegenüberliegenden Seite der Skizze.

    Da die Linie als von den Mittelpunkten abhängig bestimmt ist, bleibt sie in der Mitte der Skizze, wenn sich die Skizzengröße ändert.

    Bereichseigenschaften messen

    Messen Sie mit der Option Bereichseigenschaften in der 2D-Skizzierumgebung Bereichseigenschaften der ausgewählten Skizzenkonturen. Wählen Sie eine oder mehrere Skizzenkonturen aus, und klicken Sie auf Berechnen.


    1. Klicken Sie in einer 2D-Skizze auf Registerkarte Prüfen Gruppe Messen Bereichseigenschaften .
    2. Wählen Sie im Grafikfenster die gewünschten Skizzenkonturen aus.
    3. Klicken Sie auf Berechnen.

      Die Ergebnisse werden im Dialogfeld Bereichseigenschaften angezeigt.

    Fasen in Skizzen erstellen

    Setzen Sie mit dem Befehl Fase auf der Registerkarte Skizze eine Fase an eine Ecke, an der sich zwei Linien treffen, an einen Schnittpunkt oder an zwei nicht parallele Linien.

    Erstellen Sie zunächst Linien zum Fasen mithilfe der Befehle auf der Registerkarte Skizze.


    1. Klicken Sie in der Multifunktionsleiste auf Registerkarte ModellGruppe Ändern Fase.
    2. Wählen Sie Bemaßungen erstellen, um Fasen Bemaßungen hinzuzufügen.
    3. Wählen Sie die Einstellung für Befehl Wie Parameter.
      • Übernehmen Sie die Standardeinstellung (aktiviert), um Parameterwerte festzulegen, die der ersten mit der aktuellen Befehlausführung erstellten Fase entsprechen.
      • Brechen Sie die Auswahl ab (deaktiviert), um Fasen numerische Werte statt Parameterwerte zuzuweisen.
    4. Wählen Sie einen Fasentyp, und geben Sie Werte ein:
      • Klicken Sie auf Abstand, und geben Sie den Versatzabstand ein.
      • Klicken Sie auf Zwei Abstände, und geben Sie Abstand 1 und Abstand 2 ein.
      • Klicken Sie auf Abstand und Winkel, und geben Sie einen Versatzabstand und einen Winkel ein.
    5. Klicken Sie auf die zu fasenden Linien.
    6. Wenden Sie weitere Fasen an, und klicken Sie dann auf OK, um den Vorgang zu beenden.

    Skizziergeometrie versetzen



    Verwenden Sie den Befehl Versatz auf der Registerkarte Skizze, um ausgewählte Skizziergeometrie zu duplizieren und in einem Versatzabstand zum Original zu positionieren. Standardmäßig wird die Geometrie abstandsgetreu (Abhängigkeit Gleich) von der Originalgeometrie bestimmt.


    1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Ändern Versatz.
    2. Klicken Sie auf die Skizziergeometrie, die Sie kopieren möchten.
    3. Bewegen Sie den Cursor in die Richtung, in der Sie die Versatzgeometrie platzieren möchten, und klicken Sie, um die neue Geometrie zu erstellen.
    4. Klicken Sie, um die Kurve im Versatzabstand zu platzieren.
    5. (Optional) Legen Sie mit dem Befehl Bemaßung einen bestimmten Versatzabstand fest.
    AnmerkungMit der Standardeinstellung werden automatisch geschlossene Konturen (Kurven, die an den Endpunkten verbunden sind) ausgewählt, und die Versatzkurve wird abstandsgetreu zur Originalkurve bestimmt. Zum Versetzen einer oder mehrerer einzelner Kurven oder zum Auslassen der Abhängigkeit Gleich klicken Sie mit der rechten Maustaste, und deaktivieren Sie die Optionen Konturenauswahl und Versatz bestimmen.

    Kurve stutzen



    Verwenden Sie den Befehl Stutzen auf der Registerkarte Skizze, um Kurven zu stutzen und Kurvensegmente zu entfernen.



    In einer 3D-Skizze können Sie Kurven bis zu den Schnittpunkten mit einer Fläche oder Arbeitsebene stutzen.



    Ohne Auswahl von Umgrenzungen stutzen (2D- und 3D-Skizze)

    1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Ändern Stutzen .
    2. Zeigen Sie im Grafikfenster mit dem Cursor auf eine Kurve, um eine Vorschau des Stutzvorgangs anzuzeigen, und klicken Sie, um den Vorgang auszuführen.
      AnmerkungWenn Sie eine Kurve ohne physische oder virtuelle Schnittpunkte auswählen, wird die Kurve gelöscht.
    3. Stutzen Sie weitere Kurven.
    4. Um das Stutzen von Kurven zu beenden, drücken Sie die ESC-Taste, oder wählen Sie einen anderen Befehl aus. Sie können auch mit der rechten Maustaste klicken und Fertig auswählen.

    Mit Auswahl von Umgrenzungen stutzen (2D-Skizze)

    1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Ändern Stutzen .
    2. Halten Sie die STRG-Taste gedrückt. An der Statusleiste oder der dynamischen Eingabeaufforderung erhalten Sie die Aufforderung "Geometrie zum Stutzen auswählen".
      • Wählen Sie die erste Umgrenzungsgeometrie aus.
    3. Geben Sie die STRG-Taste frei.
    4. Wenn Sie nur eine Umgrenzungsgeometrie auswählen möchten, klicken Sie mit der rechten Maustaste, und wählen Sie Weiter. Wählen Sie andernfalls die zweite Umgrenzungsgeometrie.
    5. Zeigen Sie im Grafikfenster mit dem Cursor auf eine Kurve, um eine Vorschau des Stutzvorgangs anzuzeigen, und klicken Sie, um den Vorgang auszuführen.
      AnmerkungWenn Sie eine Kurve ohne physische oder virtuelle Schnittpunkte auswählen, wird die Kurve gelöscht.
    6. Stutzen Sie weitere Kurven.
    7. Um das Stutzen von Kurven zu beenden, drücken Sie die ESC-Taste, klicken auf einen anderen Befehl oder klicken mit der rechten Maustaste auf Fertig.

    Demo zum Stutzen von Skizzierkurven

    TippUm zu den Befehlen Dehnen oder Teilen umzuschalten, klicken Sie mit der rechten Maustaste und wählen die entsprechende Option aus dem Kontextmenü aus. Um vorübergehend in den Vorgang des Dehnens umzuschalten, halten Sie die Umschalttaste gedrückt. Der Vorgang Stutzen wird wieder aufgenommen, sobald Sie die Umschalttaste freigeben.

    Kurve dehnen



    Mit dem Befehl Dehnen auf der Registerkarte Skizze können Sie Kurven dehnen.

    In einer 3D-Skizze können Sie Kurven bis zu den Schnittpunkten mit einer Fläche oder Arbeitsebene dehnen.



    Ohne Auswahl einer Umgrenzung dehnen (2D- und 3D- Skizze)

    1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Ändern Dehnen.
    2. Zeigen Sie im Grafikfenster mit dem Cursor auf eine Kurve, um eine Vorschau des Dehnvorgangs anzuzeigen, und klicken Sie auf die Kurve, um den Vorgang auszuführen.
    3. Dehnen Sie weitere Kurven.
    4. Um das Dehnen von Kurven zu beenden, drücken Sie die ESC-Taste, klicken auf einen anderen Befehl oder klicken mit der rechten Maustaste auf Fertig.

    Durch Auswahl einer Umgrenzung dehnen (2D-Skizze)

    1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Ändern Dehnen.
    2. Halten Sie die STRG-Taste gedrückt. In der Statusleiste oder der dynamischen Eingabeaufforderung erhalten Sie die Aufforderung "Geometrie zum Dehnen auswählen".
      • Wählen Sie die Umgrenzungsgeometrie aus.
    3. Lassen Sie die STRG-Taste los.
    4. Zeigen Sie im Grafikfenster mit dem Cursor auf eine Kurve, um eine Vorschau des Dehnvorgangs anzuzeigen, und klicken Sie auf die Kurve, um den Vorgang abzuschließen.
    5. Dehnen Sie weitere Kurven.
    6. Um das Dehnen von Kurven zu beenden, drücken Sie die ESC-Taste, klicken auf einen anderen Befehl oder klicken mit der rechten Maustaste auf Fertig.

    Demo zum Dehnen von Skizzierkurven

    TippUm zu den Befehlen Stutzen oder Teilen umzuschalten, klicken Sie mit der rechten Maustaste und wählen die entsprechende Option aus dem Kontextmenü aus. Um vorübergehend zum Stutzvorgang umzuschalten, halten Sie die Umschalttaste gedrückt. Der Dehnvorgang wird wieder aufgenommen, sobald Sie die Umschalttaste freigeben.

    Offenes Profil schließen (Kontur schließen)

    Falls Ihre Skizziergeometrie fast, jedoch nicht ganz geschlossen ist, können Sie mit der Funktion Kontur schließen ein geschlossenes Profil erstellen, bei dem Sie auch Befehle, die eine geschlossene Kontur erfordern wie Extrusion und Drehung, verwenden können.

    AnmerkungAbhängigkeiten vom Typ Koinzident führen die gleiche Funktion aus, bei Kontur schließen entfällt jedoch die manuelle Überprüfung der einzelnen Schnittpunkte, was bei komplexen Profilen sehr zeitaufwändig und mühsam sein kann.
    1. Klicken Sie in einer 2D-Bauteilskizze mit der rechten Maustaste auf einen Abschnitt der Geometrie, die geschlossen werden soll.
    2. Wählen Sie den Anfang/das Ende der Skizziergeometrie, die Sie schließen möchten. Wählen Sie so lange aus, bis die Kontur geschlossen ist.
    3. Klicken Sie auf OK, um die Kontur zu schließen.

    Kopieren und Einfügen von AutoCAD-Daten in 2D-Skizzen

    Sie können Autodesk Inventor- und AutoCAD-Daten in die Zwischenablage kopieren und in eine Bauteil-, Baugruppen- oder Zeichnungsskizze einfügen. Wählen Sie in AutoCAD die zu kopierenden Objekte aus, und fügen Sie sie in Autodesk Inventor in eine Skizze ein. Die Daten werden importiert und an der Cursorposition eingefügt.

    Beim Einfügen der Daten wird ein Begrenzungsrahmen angezeigt. Vor dem Einfügen von Daten können Sie mit der rechten Maustaste klicken, um das Dialogfeld Optionen einfügen aufzurufen. In diesem Dialogfeld können Sie Einheiten, Endpunktabhängigkeiten und geometrische Abhängigkeiten anpassen und AutoCAD-Blöcke als Inventor-Skizzenblöcke einfügen.

    AnmerkungWenn Sie kopierte AutoCAD-Daten einfügen, die einen Basispunkt enthalten, wird durch Klicken in das Grafikfenster der Basispunkt platziert. Der Begrenzungsrahmen wird versetzt vom Cursor angezeigt.

    AutoCAD-Daten können zu folgenden Zwecken in eine Zeichnung eingefügt werden:

    • Kopieren von AutoCAD-Daten in Skizzen, die sich in einer verschachtelten Baugruppenhierarchie befinden. Sie können beispielsweise ein Bauteil bearbeiten und die AutoCAD-Daten auf eine Bauteilfläche kopieren.
    • Erstellen Sie eine Arbeitsebene, wählen Sie diese als Skizzierebene aus, und fügen Sie dann die Daten ein.
    • Schnelles Konvertieren von 2D- in 3D-Daten. Sie können beispielsweise in AutoCAD eine Skizze erstellen, diese dann in Autodesk Inventor in eine Modellskizze einfügen und durch Erheben ein 3D-Modell erstellen.
    • Kopieren einer AutoCAD-Geometrie in eine Zeichnungsskizze mit anschließendem Hinzufügen von Kommentaren.

    Sie haben drei Möglichkeiten, AutoCAD-Geometrie in Autodesk Inventor zu kopieren. Jede dieser Methoden importiert AutoCAD-Daten in Autodesk Inventor.

    • Kopieren Sie Daten von AutoCAD, und fügen Sie sie in Autodesk Inventor ein.
    • Öffnen Sie eine AutoCAD-Zeichnung in Autodesk Inventor, kopieren Sie die .dwg-Daten direkt aus Autodesk Inventor und fügen Sie sie anschließend in die Skizzierumgebung ein.
    • Verwenden Sie Registerkarte Skizze Gruppe Einfügen ACAD.

    Wählen Sie in AutoCAD oder in einer AutoCAD-Zeichnung, die in Autodesk Inventor geöffnet wurde, die zu kopierenden Objekte aus, und drücken Sie dann STRG+C. Sie können den Befehl Kopieren oder Kopieren mit Basispunkt verwenden:

    1. Erstellen oder öffnen Sie in Autodesk Inventor eine 2D-Skizze.
    2. Klicken Sie mit der rechten Maustaste in die Skizze, und wählen Sie Einfügen. Verwenden Sie alternativ Registerkarte Extras Gruppe Zwischenablage einfügen.
    3. Optional. Klicken Sie mit der rechten Maustaste in die Skizze, und wählen Sie Einfügeoptionen. In diesem Dialogfeld können Sie Folgendes ausführen:
      • Einheiten festlegen. Wählen Sie Erkannte Einheiten, um dieselben Einheiten zu verwenden wie in der AutoCAD-Datei, oder wählen Sie Einheiten festlegen, um den Maßstab vor dem Einfügen zu ändern.
      • Aktivieren Sie das Kontrollkästchen Endp. mit Abhängigkeiten versehen, um Abhängigkeiten automatisch anzuwenden. Deaktivieren Sie das Kontrollkästchen, wenn Sie Endpunkte manuell mit Abhängigkeiten versehen möchten.
      • Aktivieren Sie das Kontrollkästchen Geometrische Abhängigkeiten anwenden, um die Skizze automatisch mit Abhängigkeiten zu versehen. Deaktivieren Sie das Kontrollkästchen, wenn Sie die Skizze manuell mit Abhängigkeiten versehen möchten.
      • Wählen Sie Parametrische Abhängigkeiten importieren, um parametrische AutoCAD 2D-Abhängigkeiten für Ihre Autodesk Inventor-Skizze zu konvertieren.
      • Wählen Sie die Option, um AutoCAD-Blöcke als Inventor-Skizzenblöcke einzufügen. Ist die Option nicht ausgewählt, werden AutoCAD-Blöcke explodiert und als primitive Geometrie eingefügt.

      Klicken Sie auf OK, um die Einstellungen zu übernehmen und das Dialogfeld zu schließen, oder klicken Sie auf Abbrechen.

      AnmerkungDie Einfügeoptionen sind nur dann verfügbar, wenn zuletzt AutoCAD-Daten in die Zwischenablage kopiert wurden.
    4. Klicken Sie in das Grafikfenster, um die Daten einzufügen. Wiederholen Sie den Vorgang, wenn Sie zusätzliche Kopien einfügen möchten. Klicken Sie nach Abschluss des Vorgangs mit der rechten Maustaste, und wählen Sie Fertig.

    Richtlinien zum Kopieren und Einfügen von AutoCAD-Daten

    • Fügen Sie AutoCAD-Daten in eine 2D-Bauteilskizze oder in eine Blatt-, Schriftfeld-, Rahmen-, benutzerdefinierte Symbol- oder Ansichtsskizze ein.
    • In Zeichnungsskizzen kann die Anwendung von Abhängigkeiten auf einige Endpunkte erforderlich sein.
    • Proxy-Objekte werden nicht kopiert.
    • Zum Erreichen optimaler Ergebnisse sollten Sie die Farbeinstellungen von Autodesk Inventor verwenden.

    Skizziergeometrie drehen

    Die ausgewählte Skizziergeometrie oder eine Kopie der ausgewählten Geometrie wird relativ zu einem festgelegten Mittelpunkt gedreht. Die Ergebnisse können durch gemeinsame Abhängigkeiten der ausgewählten und der nicht ausgewählten Geometrie beeinträchtigt werden.

    Zugriff:

    		Multifunktionsleiste: Registerkarte Skizze Gruppe Ändern Drehen

    Auswahl

    Wählt die zu drehende Geometrie aus. Klicken Sie auf Auswahl, und wählen Sie im Grafikfenster die Geometrie aus. Der Befehl Auswahl ist standardmäßig aktiviert, wenn Sie den Befehl Drehen auswählen.

    Mittelpunkt - Auswahl

    Legt den Mittelpunkt fest, um den die Geometrie gedreht wird. Nachdem Sie diese Option ausgewählt haben, können Sie auf einen Punkt im Grafikfenster klicken oder das Kontrollkästchen Präzise Eingabe aktivieren, um die X- und Y-Koordinaten des Mittelpunkts in der Werkzeugleiste Präzise Eingabe festzulegen.

    Mittelpunkt - Präzise Eingabe

    Schaltet den Werkzeugkasten Präzise Eingabe ein oder aus. Auch verfügbar über Ansicht Registerkarte Skizze Gruppe Zeichnen Präzise Eingabe. In der Werkzeugleiste Präzise Eingabe können Sie die exakten Koordinaten für den Mittelpunkt eingeben.

    Winkel

    Legt den Drehwinkel fest. Geben Sie den Winkel ein, oder klicken Sie auf den Pfeil, um den Winkel aus der Liste auszuwählen. Der Wert des Drehwinkels bleibt so lange gültig, bis Sie ihn ändern oder in das Grafikfenster klicken. Wenn der Drehvorgang über die Maus gesteuert wird, wird der Winkel im Feld dynamisch aktualisiert, während Sie den Zeiger im Grafikfenster verschieben.

    Kopieren

    Kopiert die ausgewählte Geometrie und platziert sie im angegebenen Winkel, wobei die ausgewählte Geometrie an ihrem Platz bleibt. Zum Drehen einer Kopie der Geometrie aktivieren Sie das Kontrollkästchen. Deaktivieren Sie das Kontrollkästchen, um die Geometrie selbst zu drehen.

    Für Einzelauswahl optimieren

    		Mittelpunkt - Auswahl wird automatisch aktiviert, wenn Sie Geometrie in einer Einzel- oder Fensterauswahl auswählen. Deaktivieren Sie das Kontrollkästchen, um mehrere Geometrieauswahlen vorzunehmen, bevor Sie den Mittelpunkt wählen.

    Anwenden

    Klicken Sie, um den Winkelwert zu bestätigen. Das Dialogfeld bleibt geöffnet, und Sie können zusätzliche Änderungen vornehmen.

    (Weitere Optionen)

    Erweitert das Dialogfeld, sodass Sie einstellen können, wie Bemaßungsabhängigkeiten und geometrische Abhängigkeiten beim Bearbeiten von 2D-Skizzen überschrieben werden sollen. Die Überschreibungen bleiben solange in Kraft, bis die aktuelle Autodesk Inventor-Sitzung geschlossen wird oder Sie die Einstellungen ändern.



    Bemaßungsabhängigkeiten lockern


    • Nie: Die Bemaßungen werden nicht gelockert. Beim Drehen werden alle mit der ausgewählten Geometrie verknüpften Bemaßungen beachtet. Falls dies nicht möglich ist, schlägt der Vorgang fehl und ein Dialogfeld wird angezeigt.
    • Wenn keine Gleichung: Bemaßungen, die eine Funktion einer anderen Bemaßung sind, werden nicht gelockert.
    • Immer: Alle mit der ausgewählten Geometrie verknüpften linearen Bemaßungen und Winkelbemaßungen werden nach dem Drehen neu berechnet.
      • Alle Bemaßungen außerhalb der Auswahl werden gelockert.
      • Alle Bemaßungen außerhalb des Mittelpunkts können ignoriert werden.
      • Alle Bemaßungen innerhalb der Auswahl werden ignoriert.
    • Eingabeaufforderung: (Standard) Falls keine Drehung möglich ist, wird ein Dialogfeld geöffnet, in dem das Problem und mögliche Lösungen beschrieben werden.


    Geometrische Abhängigkeiten lösen


    • Nie: Geometrische Abhängigkeiten werden nicht geändert. Beim Drehen werden alle bestehenden geometrischen Abhängigkeiten beachtet. Falls dies nicht möglich ist, schlägt der Vorgang fehl und ein Dialogfeld wird angezeigt.
    • Immer: Nur die mit der ausgewählten Geometrie verknüpften festgelegten Abhängigkeiten werden gelöscht. Alle Abhängigkeiten zwischen der ausgewählten und nicht ausgewählten Geometrie werden gelöscht, mit Ausnahme der Abhängigkeiten vom Typ Gleich.
    • Eingabeaufforderung: (Standard) Falls keine Drehung möglich ist, wird eine Meldung angezeigt, in der das Problem erläutert wird.

    Demo zum Drehen einer Skizziergeometrie

    Skizziergeometrie verschieben

    Verschiebt die ausgewählte Skizziergeometrie oder eine Kopie der Geometrie von einem angegebenen Punkt. Das Ergebnis kann durch gemeinsame Abhängigkeiten der ausgewählten und der nicht ausgewählten Geometrie beeinträchtigt werden.

    Zugriff:

    		Multifunktionsleiste: Registerkarte Skizze Gruppe Ändern Verschieben

    Auswahl

    Wählt die zu verschiebende Geometrie aus. Klicken Sie auf Auswahl, und wählen Sie im Grafikfenster die Geometrie aus. Der Befehl Auswahl ist standardmäßig aktiviert, wenn Sie den Befehl Verschieben auswählen.

    Basispunkt

    Legt den Anfangspunkt für die Verschiebung fest. Nachdem Sie diese Option ausgewählt haben, können Sie auf eine beliebige Stelle im Grafikfenster klicken oder das Kontrollkästchen Präzise Eingabe aktivieren, um die X- und Y-Koordinaten des Basispunkts in der Werkzeugleiste Präzise Eingabe festzulegen.

    Kopieren

    Kopiert die ausgewählte Geometrie und platziert sie am angegebenen Endpunkt, wobei die ausgewählte Geometrie an ihrem Platz verbleibt. Aktivieren Sie das Kontrollkästchen, um die Geometrie zu kopieren. Deaktivieren Sie das Kontrollkästchen, um die Geometrie zu verschieben.

    Präzise Eingabe

    Aktiviert oder deaktiviert die Werkzeugleiste Präzise Eingabe. Auch verfügbar über Registerkarte Skizze Gruppe Zeichnen Präzise Eingabe. Über die Werkzeugleiste Präzise Eingabe können Sie exakte Koordinaten für den Basis- und Endpunkt eingeben.

    Für Einzelauswahl optimieren

    		Sobald eine Einzel- oder Fensterauswahl der Geometrie vorgenommen wurde, springt das Programm automatisch zur Auswahl des Basispunkts. Deaktivieren Sie das Kontrollkästchen, um mehrere Geometrieauswahlen zu ermöglichen, bevor Sie den Basispunkt wählen.

    (Weitere Optionen)

    Erweitert das Dialogfeld, sodass Sie einstellen können, wie Bemaßungsabhängigkeiten und geometrische Abhängigkeiten beim Bearbeiten von 2D-Skizzen überschrieben werden sollen. Die Überschreibungen bleiben solange in Kraft, bis die aktuelle Autodesk Inventor-Sitzung geschlossen wird oder Sie die Einstellungen ändern.



    Bemaßungsabhängigkeiten lockern


    • Nie: Die Bemaßungen werden nicht gelockert. Beim Verschieben werden alle mit der ausgewählten Geometrie verknüpften Bemaßungen beachtet. Falls dies nicht möglich ist, schlägt der Vorgang fehl und ein Dialogfeld wird angezeigt.
    • Wenn keine Gleichung: Bemaßungen, die eine Funktion einer anderen Bemaßung sind, werden nicht gelockert.
    • Immer: Alle mit der ausgewählten Geometrie verknüpften linearen Bemaßungen und Winkelbemaßungen werden nach dem Verschieben neu berechnet.
      • Alle Bemaßungen außerhalb der Auswahl werden gelockert.
      • Alle Bemaßungen innerhalb der Auswahl werden ignoriert.
    • Eingabeaufforderung: (Standard) Falls kein Verschieben möglich ist, wird ein Dialogfeld mit einer Erläuterung des Problems und möglichen Lösungen angezeigt.


    Geometrische Abhängigkeiten lösen


    • Nie: Geometrische Abhängigkeiten werden nicht geändert. Beim Verschieben werden alle bestehenden geometrischen Abhängigkeiten beachtet. Falls dies nicht möglich ist, schlägt der Vorgang fehl und ein Dialogfeld wird angezeigt.
    • Immer: Nur die mit der ausgewählten Geometrie verknüpften festen Abhängigkeiten werden gelöscht. Alle Abhängigkeiten zwischen der ausgewählten und nicht ausgewählten Geometrie werden gelöscht, mit Ausnahme der Abhängigkeiten vom Typ Parallel, Lotrecht und Gleich.
    • Eingabeaufforderung: (Standard) Falls kein Verschieben möglich ist, wird eine Meldung mit einer Erläuterung des Problems angezeigt.

    Demo zum Verschieben einer Skizziergeometrie zwischen zwei Punkten

    Skizziergeometrie strecken

    Streckt ausgewählte 2D-Skizziergeometrie. Das Ergebnis kann durch gemeinsame Abhängigkeiten der ausgewählten und der nicht ausgewählten Geometrie beeinträchtigt werden.

    Zugriff:

    		Multifunktionsleiste: Registerkarte Skizze Gruppe Ändern Dehnen

    Auswahl

    Wählt die zu streckende Geometrie aus. Der Befehl Auswahl ist standardmäßig aktiviert, wenn Sie den Befehl Strecken auswählen.

    Basispunkt

    Legt den Anfangspunkt für die Streckung fest. Nachdem Sie diese Option ausgewählt haben, können Sie in das Grafikfenster klicken oder das Kontrollkästchen Präzise Eingabe aktivieren, um die X- und Y-Koordinaten des Basispunkts in der Werkzeugleiste Präzise Eingabe festzulegen.

    Präzise Eingabe

    Aktiviert oder deaktiviert die Werkzeugleiste Präzise Eingabe. Auch verfügbar über Registerkarte Skizze Gruppe Zeichnen Präzise Eingabe. Über die Werkzeugleiste Präzise Eingabe können Sie exakte Koordinaten für den Basis- und Endpunkt eingeben.

    Für Einzelauswahl optimieren

    		Sobald eine Einzel- oder Fensterauswahl der Geometrie vorgenommen wurde, springt das Programm automatisch zur Auswahl des Basispunkts. Deaktivieren Sie das Kontrollkästchen, um mehrere Geometrieauswahlen zu ermöglichen, bevor Sie den Basispunkt wählen.

    (Weitere Optionen)

    Erweitert das Dialogfeld, sodass Sie einstellen können, wie Bemaßungsabhängigkeiten und geometrische Abhängigkeiten beim Bearbeiten von 2D-Skizzen überschrieben werden sollen. Die Überschreibungen bleiben solange in Kraft, bis die aktuelle Autodesk Inventor-Sitzung geschlossen wird oder Sie die Einstellungen ändern.



    Bemaßungsabhängigkeiten lockern


    • Nie: Die Bemaßungen werden nicht gelockert. Beim Strecken werden alle mit der ausgewählten Geometrie verknüpften Bemaßungen beachtet. Falls dies nicht möglich ist, schlägt der Vorgang fehl und ein Dialogfeld wird angezeigt.
    • Wenn keine Gleichung: Bemaßungen, die eine Funktion einer anderen Bemaßung sind, werden nicht gelockert.
    • Immer: Alle mit der ausgewählten Geometrie verknüpften linearen Bemaßungen und Winkelbemaßungen werden nach dem Strecken neu berechnet.
      • Bemaßungen, die zwischen der Auswahl und externer Geometrie liegen, werden gelockert.
      • Bemaßungen zwischen ausgewählter Geometrie werden gelockert.
      • Bemaßungen auf Primärobjekten werden ignoriert.
      • Bemaßungen auf Sekundärobjekten werden gelockert.
    • Eingabeaufforderung: (Standard) Falls keine Streckung möglich ist, wird ein Dialogfeld mit einer Erläuterung des Problems und möglichen Lösungen angezeigt.


    Geometrische Abhängigkeiten lösen


    • Nie: Geometrische Abhängigkeiten werden nicht geändert. Beim Strecken werden alle bestehenden geometrischen Abhängigkeiten beachtet. Falls dies nicht möglich ist, schlägt der Vorgang fehl und ein Dialogfeld wird angezeigt.
    • Immer: Für den Streckvorgang gelten die folgenden Regeln:
      • Alle Abhängigkeiten zwischen der primären und nicht ausgewählten Geometrie werden gelöscht, mit Ausnahme der Abhängigkeiten vom Typ Parallel und Lotrecht.
      • Alle Abhängigkeiten zwischen der primären und sekundären Geometrie werden gelöscht, außer der Abhängigkeit Koinzident und Tangential.
      • Alle Abhängigkeiten zwischen sekundärer und nicht ausgewählter Geometrie werden gelöscht, mit Ausnahme der Abhängigkeiten vom Typ Koinzident.
      • Alle Abhängigkeiten zwischen sekundärer Geometrie werden gelöscht, mit Ausnahme der Abhängigkeiten vom Typ Koinzident.
    • Eingabeaufforderung: (Standard) Falls keine Streckung möglich ist, wird eine Meldung eingeblendet, in der das Problem erläutert wird.

    Kurven trennen

    Sie können eine ausgewählte Kurve bis zur nächstliegenden Kurve, von der sie geschnitten wird, abtrennen. Zeigen Sie mit dem Cursor auf eine Kurve, um eine Vorschau der Trennung anzuzeigen. Beide Segmente der getrennten Einheit erben vom Ursprungselement die horizontalen, vertikalen, parallelen, lotrechten und kollinearen Abhängigkeiten. Abhängigkeiten vom Typ Gleich und Symmetrisch werden ggf. durchbrochen.

    In einer 3D-Skizze werden Linien, Bogen und Splines abgetrennt, um einen Schnittpunkt mit einer Fläche oder Arbeitsebene zu bilden.

    Zugriff:

    		Multifunktionsleiste: Registerkarte Skizze Gruppe Ändern Teilen
    AnmerkungSie müssen die 2D-Skizzierumgebung beenden, bevor Sie eine 3D-Skizze erstellen können. Klicken Sie bei Bedarf mit der rechten Maustaste, und wählen Sie Fertig. Klicken Sie nochmals mit der rechten Maustaste, und wählen Sie Skizze beenden.

    Klicken Sie mit der rechten Maustaste, und wählen Sie den Befehl Trennen, um zu diesem Vorgang zu wechseln.

    Wenn Sie eine Auswahl nahe dem Mittelpunkt einer Kurve vornehmen, ist der Endpunkt betroffen, der dem Cursor am nächsten liegt. Wenn mehrere Schnittpunkte in Frage kommen, wird der nächstliegende ausgewählt.

    Beim Trennen von Einheiten werden die Bemaßungen beibehalten.

    Skizziergeometrie skalieren

    Die Größe aller Bemaßungen in der ausgewählten 2D-Skizziergeometrie wird einheitlich geändert. Gemeinsame Abhängigkeiten der ausgewählten und der nicht ausgewählten Geometrie können die Ergebnisse der Skalierung beeinträchtigen.

    Zugriff:

    		Multifunktionsleiste: Registerkarte Skizze Gruppe Ändern Skalierung

    Auswahl

    Wählt die zu skalierende Geometrie aus. Klicken Sie auf Auswahl, und wählen Sie im Grafikfenster die Geometrie aus. Der Befehl Auswahl ist standardmäßig aktiviert, wenn Sie den Befehl Skalierung auswählen.

    Basispunkt

    Legt den Anfangspunkt fest, um den die Geometrie skaliert wird. Nachdem Sie diese Option ausgewählt haben, können Sie auf eine beliebige Stelle im Grafikfenster klicken oder das Kontrollkästchen Präzise Eingabe aktivieren, um die X- und Y-Koordinaten des Basispunkts in der Werkzeugleiste Präzise Eingabe festzulegen.

    Skalierungsfaktor

    Gibt den genauen Wert an, mit dem die Bemaßungen der ausgewählten Geometrie multipliziert werden. Bei einem Wert unter 1 verkleinert sich die Geometrie. Wenn ein Wert eingegeben wird, bleibt der Faktor fest bei diesem Wert, bis er geändert wird oder bis Sie ins Grafikfenster klicken. Wenn Sie die Skalierung mit der Maus steuern, wird der Faktor im Feld automatisch aktualisiert, während Sie den Zeiger im Grafikfenster verschieben.

    Präzise Eingabe

    Aktiviert oder deaktiviert die Werkzeugleiste Präzise Eingabe. Auch verfügbar über Registerkarte Skizze Gruppe Zeichnen Präzise Eingabe. Über die Werkzeugleiste Präzise Eingabe können Sie exakte Koordinaten für den Basispunkt eingeben.

    Für Einzelauswahl optimieren

    		Sobald eine Einzel- oder Fensterauswahl der Geometrie vorgenommen wurde, springt das Programm automatisch zur Auswahl des Basispunkts. Deaktivieren Sie das Kontrollkästchen, um mehrere Geometrieauswahlen zu ermöglichen, bevor Sie den Basispunkt wählen.

    Anwenden

    Klicken Sie, um den Skalierwert zu bestätigen. Das Dialogfeld bleibt geöffnet, und Sie können zusätzliche Änderungen vornehmen.

    (Weitere Optionen)

    Erweitert das Dialogfeld, sodass Sie einstellen können, wie Bemaßungsabhängigkeiten und geometrische Abhängigkeiten beim Bearbeiten von 2D-Skizzen überschrieben werden sollen. Die Überschreibungen bleiben solange in Kraft, bis die aktuelle Autodesk Inventor-Sitzung geschlossen wird oder Sie die Einstellungen ändern.



    Bemaßungsabhängigkeiten lockern


    • Nie: Die Bemaßungen werden nicht gelockert. Beim Skalieren werden alle mit der ausgewählten Geometrie verknüpften Bemaßungen beachtet. Falls dies nicht möglich ist, schlägt der Vorgang fehl und ein Dialogfeld wird angezeigt.
    • Wenn keine Gleichung: Bemaßungen, die eine Funktion einer anderen Bemaßung sind, werden nicht gelockert.
    • Immer: Alle mit der ausgewählten Geometrie verknüpften linearen Bemaßungen und Winkelbemaßungen werden nach dem Skalieren neu berechnet.
      • Alle Bemaßungen außerhalb der Auswahl werden gelockert.
      • Alle Bemaßungen innerhalb der Auswahl werden gelockert, mit Ausnahme von Winkelbemaßungen.
    • Eingabeaufforderung: (Standard) Falls keine Skalierung möglich ist, wird ein Dialogfeld mit einer Erläuterung des Problems und möglichen Lösungen angezeigt.


    Geometrische Abhängigkeiten lösen


    • Nie: Geometrische Abhängigkeiten werden nicht geändert. Beim Skalieren werden alle bestehenden geometrischen Abhängigkeiten beachtet. Falls dies nicht möglich ist, schlägt der Vorgang fehl und ein Dialogfeld wird angezeigt.
    • Immer: Nur die mit der ausgewählten Geometrie verknüpften festgelegten Abhängigkeiten werden gelöscht. Alle Abhängigkeiten zwischen der ausgewählten und nicht ausgewählten Geometrie werden gelöscht, mit Ausnahme der Abhängigkeiten vom Typ Parallel und Lotrecht.
    • Eingabeaufforderung: (Standard) Falls keine Skalierung möglich ist, wird eine Meldung mit einer Erläuterung des Problems angezeigt.

    Skizziergeometrie kopieren

    Kopiert die ausgewählte Skizziergeometrie und platziert eine oder mehrere Exemplare in die Skizze. Kopiert darüber hinaus die Auswahl in die Zwischenablage von Autodesk Inventor, damit sie später eingefügt werden kann.

    Zugriff:

    		Multifunktionsleiste: Registerkarte Skizze Gruppe Ändern Kopieren

    Auswahl

    Wählt die zu kopierende Geometrie aus. Klicken Sie auf Auswahl, und wählen Sie im Grafikfenster die Geometrie aus. Der Befehl Auswahl ist standardmäßig aktiviert, wenn Sie den Befehl Kopieren auswählen.

    Basispunkt

    Legt den Anfangsreferenzpunkt für den Kopierbefehl fest. Nachdem Sie diese Option ausgewählt haben, können Sie auf eine beliebige Stelle im Grafikfenster klicken oder das Kontrollkästchen Präzise Eingabe aktivieren, um die X- und Y-Koordinaten des Basispunkts in der Werkzeugleiste Präzise Eingabe festzulegen.

    Zwischenablage [Strg+C]

    Speichert vorübergehend eine Kopie der ausgewählten Geometrie zum Einfügen in eine Skizze.

    Präzise Eingabe

    Aktiviert oder deaktiviert die Werkzeugleiste Präzise Eingabe. Auch verfügbar über Registerkarte Skizze Gruppe Zeichnen Präzise Eingabe. Über die Werkzeugleiste Präzise Eingabe können Sie exakte Koordinaten für den Basispunkt eingeben.

    Für Einzelauswahl optimieren

    		Sobald eine Einzel- oder Fensterauswahl der Geometrie vorgenommen wurde, springt das Programm automatisch zur Auswahl des Basispunkts. Deaktivieren Sie das Kontrollkästchen, um mehrere Geometrieauswahlen zu ermöglichen, bevor Sie den Basispunkt wählen.

    Skizzierrundung



    Rundet Ecken (Scheitelpunkte) in einer Skizze durch Platzieren eines Bogens mit einem bestimmten Radius an der Ecke oder dem Schnittpunkt zweier Linien. Der Rundungsbogen ist tangential zu den Kurven, die durch die Rundung gestutzt oder erweitert wurden.

    Zugriff:

    		Multifunktionsleiste: Registerkarte Skizze Gruppe Zeichnen Rundung

    Mit einem einzigen Befehl können mehrere Rundungen erstellt werden; alle haben den für die erste erstellte Rundung festgelegten Radius.

    Rundungen können auf lotrechten oder parallelen Linien, konzentrischen Bogen, sich schneidenden und sich nicht schneidenden Bogen, elliptischen Bogen, Splines oder zwischen Bogen und Linien erstellt werden.

    Skizze spiegeln

    Spiegelt ausgewählte Skizziergeometrie an einer ausgewählten Linie.

    Zugriff:

    		Multifunktionsleiste: Registerkarte Skizze Gruppe Anordnung Spiegeln

    Auswahl

    Wählt die zu spiegelnde Geometrie aus.

    Spiegelachse

    Wählt die Spiegelachse aus, an der die Skizziergeometrie gespiegelt werden soll.

    Skizzieranordnung

    Erstellt runde und rechteckige Anordnungen von Skizziergeometrie.

    Runde Anordnung - Referenz

    Zugriff:

    		Multifunktionsleiste: Registerkarte Skizze Gruppe Anordnung Kreisförmig

    Geometrie

    Wählt die Geometrie für die Anordnung aus.

    Achse

    Wählt die Achse, an der die Anordnung erstellt wird.

    Richtung umkehren

    Kehrt die Richtung der Anordnung um.

    Anzahl

    Legt die Anzahl der Elemente in der Anordnung fest (einschließlich der ausgewählten Geometrie).

    Intervall

    Legt den Winkel zwischen dem ersten und letzten Anordnungselement fest. Der Standard ist 360 Grad (vollständiger Kreis). In diesem Feld können Sie eine Parametergleichung verwenden.

    (Weitere Optionen)

    Bietet Werkzeuge zum Unterdrücken von Geometrie und steuert, wie die Anordnung erstellt wird.





    Unterdrücken Unterdrückt die ausgewählten Elemente und ändert den Linienstil in gestrichelt. Unterdrückte Objekte werden aus Profilen und Zeichnungsskizzen ausgeschlossen. Sie müssen die Komponenten von Elementen, die die Geometrie einbeziehen, jedoch manuell unterdrücken.





    Assoziativ Gibt an, ob die Anordnung assoziativ ist. Ist dieses Kontrollkästchen aktiviert, sind Anordnungselemente als voneinander abhängig bestimmt und werden zusammen aktualisiert.

    Andernfalls werden Abhängigkeiten entfernt und die Anordnung wird nicht an Änderungen am Bauteil angepasst. Einzelne Kurven können gelöscht werden.





    Eingepasst Gibt an, ob die Anordnungselemente gleichmäßig im angegebenen Winkel eingepasst werden. Ist diese Option deaktiviert, misst das Anordnungsintervall statt des Gesamtwinkels für die Anordnung den Winkel zwischen Elementen.

    Rechteckige Anordnung - Referenz

    Zugriff:

    		Multifunktionsleiste: Registerkarte Skizze Gruppe Anordnung Rechteckig

    Geometrie

    Wählt die Geometrie für die Anordnung aus.

    Richtung 1

    Bietet Befehle zum Festlegen der Richtung, der Anzahl von Elementen und des Abstands der Anordnung in die erste Richtung.





    Richtung Legt die Skizziergeometrie fest, die die erste Richtung definiert.





    Richtung umkehren Kehrt die Richtung der Anordnung um.





    Anzahl Gibt die Anzahl der Objekte in der ersten Anordnungsrichtung an (einschließlich der ausgewählten Geometrie).





    Intervall Gibt den Abstand für die erste Richtung an. In diesem Feld können Sie eine Parametergleichung verwenden.

    Richtung 2

    Bietet Befehle zum Festlegen der Richtung, der Anzahl von Elementen und des Abstands der Anordnung in die zweite Richtung.





    Richtung Legt die Skizziergeometrie fest, die die zweite Richtung definiert.





    Richtung umkehren Kehrt die Richtung der Anordnung um.





    Anzahl Gibt die Anzahl der Objekte in der zweiten Anordnungsrichtung an (einschließlich der ausgewählten Geometrie).





    Intervall Gibt den Abstand für die zweite Richtung an. In diesem Feld können Sie eine Parametergleichung verwenden.

    (Weitere Optionen)

    Bietet Werkzeuge zum Unterdrücken von Geometrie und steuert, wie die Anordnung erstellt wird.





    Unterdrücken Unterdrückt die ausgewählten Elemente und ändert den Linienstil in gestrichelt. Unterdrückte Objekte werden aus Profilen und Zeichnungsskizzen ausgeschlossen. Sie müssen die Komponenten von Elementen, die die Geometrie einbeziehen, jedoch manuell unterdrücken.





    Assoziativ Gibt an, ob die Anordnung assoziativ ist.

    Ist diese Option deaktiviert, werden Abhängigkeiten entfernt, und die Anordnung wird nicht an Änderungen am Bauteil angepasst. Einzelne Kurven können gelöscht werden.





    Eingepasst Gibt an, ob die Anordnungselemente gleichmäßig im angegebenen Abstand eingepasst werden. Ist diese Option deaktiviert, misst das Anordnungsintervall statt des Gesamtabstands für die Anordnung den Abstand zwischen Elementen.

    Bereichseigenschaften

    Zugriff:

    		Multifunktionsleiste: Registerkarte Prüfen Gruppe Messen Bereichseigenschaften

    Diese Funktion berechnet für Skizzenkonturen die Fläche, den Umfang und das Trägheitsmoment. Alle Messwerte beziehen sich auf das Koordinatensystem der Skizze.

    Auswahl

    Wählen Sie eine oder mehrere Skizzenkonturen aus.

    Zweiteinheiten Wählen Sie eine Maßeinheit.

    Berechnen

    Die Berechnung erfolgt automatisch im Anschluss an die Auswahl. Darüber hinaus können Sie mit diesem Befehl die Ergebnisse neu berechnen, wenn Sie weitere Skizzenkonturen zur Auswahl hinzufügen.

    • Bereich und Umfang geben kumulative Flächen- und Umfangswerte zurück, wenn mehrere Skizzenkonturen ausgewählt wurden.
    • Schwerpunkt bezogen auf Skizzenursprung( zeigt den X- und Y-Abstand vom Skizzenursprung zum Schwerpunkt an.
    • Trägheit bezogen auf Skizzenursprung geben einen Trägheitstensor und polares Trägheitsmoment bezogen auf den Skizzenursprung zurück.
    • Flächenträgheitsmomente bezogen auf Hauptachsen geben Hauptträgheitsmomente, polare Momente, Drehung um Z-Achse und Trägheitsradien bezogen auf die Hauptachsen zurück.

    Skizzenfasen

    Das Werkzeug Fase setzt eine Fase an die Ecke oder den Schnittpunkt zweier Linien oder an zwei nicht parallele Linien. Die Fase kann mit gleichen Abständen, mit zwei ungleichen Abständen oder mit einem Abstand und einem Winkel bestimmt werden.

    Zugriff:

    		Multifunktionsleiste: Registerkarte Skizze Gruppe Zeichnen Fase

    Mit einem Befehl können mehrere Fasen erstellt werden. Der Fasentyp und die Fasengröße können einzeln angegeben werden.

    Bemaßung erstellen



    Platziert ausgerichtete Bemaßungen zur Anzeige der Fasengröße.

    Wie Parameter



    Legt Abstände und Winkel der Fase auf die Werte fest, die der ersten mit der aktuellen Befehlsausführung erstellten Fase entsprechen.

    Typ und Abstand



    Ein Abstand wird durch denselben Versatzabstand vom Punkt oder Schnittpunkt der ausgewählten Linien definiert.



    Zwei Abstände wird für jede ausgewählte Linie durch einen angegebenen Abstand vom Punkt oder Schnittpunkt definiert.



    Abstand und Winkel wird durch einen Winkel von der ersten ausgewählten Linie und einen Versatzabstand vom Schnittpunkt der zweiten ausgewählten Linie definiert.

    Skizze versetzen



    Erstellt eine Kopie der ausgewählten Geometrie und positioniert sie in einem bestimmten Abstand vom Original.

    Zugriff:

    		Multifunktionsleiste: Registerkarte Skizze Gruppe Ändern Versatz

    Zwei Einstellungen werden angewendet:

    Konturenauswahl Gemäß der Standardeinstellung werden Konturen (an den Endpunkten verbundene Kurven) ausgewählt. Zum einzelnen Auswählen einer oder mehrerer Kurven klicken Sie mit der rechten Maustaste, entfernen Sie das Häkchen, und klicken Sie anschließend auf die Kurven.

    Versatz bestimmen In der Standardeinstellung ist der Abstand zwischen der neuen Geometrie und dem Original abstandsgetreu bestimmt. Zum Entfernen der gleichen Abhängigkeit klicken Sie mit der rechten Maustaste, und entfernen Sie das Häkchen. Sie können die versetzte Geometrie mithilfe von Bemaßungen und Abhängigkeiten neu positionieren.

    Sie können den Befehl Bemaßung zum Festlegen eines Versatzabstands verwenden.

    Kurven stutzen



    Stutzt in einer 2D-Skizze eine Kurve auf die nächstgelegenen sich schneidenden Kurven oder wie durch die ausgewählte Umgrenzungsgeometrie vorgegeben. Erstellt eine Abhängigkeit Koinzident zwischen dem Endpunkt der gestutzten Kurve und den Begrenzungskurven.



    Stutzt Kurven in einer 3D-Skizze bis zu einem Schnittpunkt mit einer Fläche oder Arbeitsebene

    Zugriff:

    		Multifunktionsleiste: Registerkarte Skizze Gruppe Ändern Stutzen

    Sie können Kurven mit oder ohne definierte Umgrenzungsgeometrie stutzen.

    Zeigen Sie mit dem Cursor auf eine Kurve, um den Stutzvorgang in einer Vorschau anzuzeigen.

    Bemaßungs- und geometrische Abhängigkeiten können den Stutzvorgang beeinflussen.

    Um zu den Befehlen Dehnen oder Teilen zu wechseln, klicken Sie mit der rechten Maustaste und wählen die entsprechende Option im Kontextmenü. Um vorübergehend zum Vorgang Dehnen umzuschalten, halten Sie die Umschalttaste gedrückt. Der Vorgang Stutzen wird wieder aufgenommen, sobald Sie die Umschalttaste freigeben.

    Kurven dehnen



    Dehnt in einer 2D-Skizze eine Kurve bis zur nächsten Schnittkurve oder wie durch die ausgewählte Umgrenzungsgeometrie definiert. Erstellt eine Abhängigkeit Koinzident zwischen dem Endpunkt der gedehnten Kurve und der Begrenzungskurve.



    Dehnt in einer 3D-Skizze eine Kurve bis zu den Schnittpunkten mit einer Fläche oder Arbeitsebene.

    Zugriff:

    		Multifunktionsleiste: Registerkarte Skizze Gruppe Ändern Dehnen

    Kurven können mit oder ohne definierte Umgrenzungsgeometrie gedehnt werden.

    Zeigen Sie mit dem Cursor auf eine Kurve, um eine Vorschau der Dehnung anzuzeigen.

    Bemaßungs- und geometrische Abhängigkeiten können Auswirkungen auf die Ergebnisse des Dehnvorgangs haben.

    Um zu den Werkzeugen Stutzen oder Teilen zu wechseln, klicken Sie mit der rechten Maustaste und wählen die entsprechende Option aus dem Kontextmenü aus. Um vorübergehend zum Stutzvorgang umzuschalten, halten Sie die Umschalttaste gedrückt. Der Dehnvorgang wird wieder aufgenommen, sobald Sie die Umschalttaste freigeben.

    Einfügeoptionen

    Fügt kopierte AutoCAD-Daten aus der Zwischenablage in eine 2D-Skizze in Autodesk Inventor ein. Legt Einstellungen für Einheiten, Endpunktabhängigkeiten, geometrische Abhängigkeiten und Blöcke fest.

    Zugriff:

    Klicken Sie in der Multifunktionsleiste auf Registerkarte Modell Gruppe Skizze2D-Skizze erstellen . Klicken Sie mit der rechten Maustaste in die Skizze, und wählen Sie Einfügeoptionen. Diese Option ist nur verfügbar, wenn sich in der Zwischenablage AutoCAD-Daten befinden.

    Dateieinheiten importieren

    Legt fest, ob die kopierten Daten die ursprünglichen oder die angegebene Einheiten enthalten.

    Erkannte Einheiten verwendet die in der AutoCAD-Datei festgelegten Einheiten.

    Einheiten festlegen ändert den Maßstab, durch Verwenden neuer Einheiten. Klicken Sie auf den Pfeil, und wählen Sie einen Eintrag aus der Liste aus.

    Endpunkte mit Abhängigkeiten versehen

    Aktivieren Sie das Kontrollkästchen, um Endpunktabhängigkeiten automatisch anzuwenden, oder deaktivieren Sie es, um Endpunkte manuell mit Abhängigkeiten zu versehen.

    Geometrische Abhängigkeiten anwenden

    Aktivieren Sie das Kontrollkästchen, um die Skizze automatisch mit Abhängigkeiten zu versehen, oder deaktivieren Sie es, um die Skizze manuell mit Abhängigkeiten zu versehen.

    Parametrische Abhängigkeiten importieren

    Aktivieren Sie das Kontrollkästchen, um parametrische 2D-Abhängigkeiten für Ihre Skizze zu konvertieren.

    AutoCAD-Blöcke in Inventor-Blöcke

    Wählen Sie diese Option, um AutoCAD-Blöcke als Inventor-Skizzenblöcke einzufügen. Ist diese Option nicht ausgewählt, werden AutoCAD-Blöcke als Grundgeometrien eingefügt.

    Kommentare0

    Unterstützt von MindTouch
    © Copyright 2013 Autodesk, Inc. Alle Rechte vorbehalten.   Datenschutzrichtlinien — Rechtliche Hinweise & Marken
