Extrudierte Elemente sind Bausteine zum Erstellen und Ändern von Volumenkörpern innerhalb eines Bauteils. Wenn sie in Baugruppen erstellt werden, stellen sie einen spezifischen Herstellungsprozess wie z. B. die Materialabtrennung dar. Sie geben die Richtung, die Tiefe, den Verjüngungswinkel und den Ausführungstyp der Extrusion an. Mit extrudierten Elementen können neue Körper in einer Bauteildatei mit mehreren Körpern erstellt werden. Ein neuer Volumenkörper erstellt einen unabhängigen Körper, der als eigenes Objekt bearbeitet werden kann. Ein Volumenkörper kann Elemente gemeinsam mit anderen Volumenkörpern verwenden.
Zum Hinzufügen von Elementen, mit denen die Form eines oder mehrerer Körper verbessert werden kann, skizzieren oder wählen Sie eine Geometrie für ein neues Profil, wählen die beteiligten Körper aus und wiederholen dann den Extrusionsvorgang oder wählen einen anderen Elementbefehl aus.
Wenn Sie Elemente zum Erstellen neuer Körper hinzufügen möchten, erstellen Sie eine Skizze, oder wählen Sie Geometrie für ein neues Profil aus, und wählen Sie dann Neuer Volumenkörper im Dialogfeld Extrusion.
Das erste Element in einer Bauteildatei ist das Basiselement. Beim Hinzufügen zu anderen Volumenkörpern kann die Extrusion den betreffenden Körper mit einer Vereinigungs-, Differenz- oder Schnittmengenoperation ändern. Bei der Operation Schnittmenge wird ein Volumenkörper aus dem gemeinsamen Volumen der beiden Elemente erstellt; Material außerhalb der gemeinsamen Grenzen wird dabei entfernt.
Extrudierte Baugruppenelemente werden zum Schneiden durch andere Bauteile verwendet.
Welche Arten von Profilen können extrudiert werden?
Sie skizzieren ein Profil, das einen Querschnitt darstellt, dann extrudieren Sie es, um einen Volumenkörper, einen neuen Volumenkörper oder eine Fläche zu erstellen. Sie können auch ein offenes Profil (nur Bauteilelemente) oder ein durch Referenzgeometrie, wie z. B. Begrenzungen von zuvor erstellten Elementen, definiertes Profil wählen.
Eine Fläche kann aus einem extrudierten Profil erstellt werden. Die Fläche kann dann als Ausführungsebene für andere Elemente oder als Trennwerkzeug für das Stutzen eines Volumenkörpers oder Teilen eines Volumenkörpers verwendet werden.
Was ist der Unterschied zwischen einem Profil und einem Bereich?
Wenn Sie einen Volumenkörper oder eine Fläche als Ergebnis der Extrusion festlegen, wird die Geometrie, aus der Sie wählen können, von Autodesk Inventor gefiltert. Wenn Sie beispielsweise eine Flächenextrusion festlegen, können Sie offene oder geschlossene Konturen wählen, die aus Skizzierkurven oder projizierten Flächenkanten bestehen. Wenn Sie eine Volumenkörperextrusion festlegen und vorab keine Geometrie gewählt haben, können Sie zwischen Kurven und Bereichen wählen. Falls Sie vorab bereits einen Bereich gewählt haben, können Sie keine einzelnen Kurven oder Konturen auswählen. Haben Sie vorab eine Kurve oder Kontur gewählt, können Sie keinen Bereich auswählen.
Wenn Sie eine andere Geometrie wählen möchten, klicken Sie im Dialogfeld auf Profil, und treffen Sie dann eine neue Auswahl. Wenn Sie bei der Auswahl eines Profils oder Bereichs Schwierigkeiten haben, vergrößern Sie die Ansicht, um besser auswählen zu können.
Wie wird die Formverteilung angewendet?
| | Die Formverteilung wird nur auf offene Profile angewendet. Sie kennzeichnet Lösungen, die durch die Erweiterung der offenen Enden des Profils und durch die Form des Körpers definiert sind. Topologieänderungen im Bauteilkörper, die durch Bearbeitung übergeordneter Elemente in der Elementstruktur entstehen, wirken sich nicht auf das bei der Formverteilung erzeugte Element aus. Das extrudierte Element ist nicht von einem strikt definierten Profil abhängig, das aus spezifischen referenzierten Kanten und Skizzierlinien besteht. Es gibt zwei Arten von Formverteilung: Konturanpassung und Formanpassung. |
| | Konturanpassung Wenn die Option Form anpassen deaktiviert ist, wird das offene Profil durch die Erweiterung der offenen Enden des Profils bis zum Schnittpunkt mit dem Volumenkörper geschlossen. Befindet sich die Skizzierebene des Profils auf einer planaren Fläche, werden zum Schließen des Profils die Konturen der Fläche verwendet. Andernfalls werden zum Schließen des Profils die Kanten genutzt, die durch den Schnittpunkt der Profilebene mit dem Körper definiert sind. Anschließend wählen Sie die beizubehaltende Seite für das Profil. |
| | Formanpassung Wenn die Option Form anpassen aktiviert ist, wird eine Lösung vom Typ Füllen erstellt. Die offenen Enden des Profils werden bis zu einer zugehörigen Kante oder Fläche erweitert, und die benötigten Flächen werden verbunden, wodurch ein vollständiger Schnittpunkt mit dem extrudierten Körper entsteht. Die Extrusion Form anpassen erzeugt einen stabilen und zuverlässigen Körper in Bezug auf Topologieänderungen auf den Definitionsflächen. Das Extrusionselement ist nicht von einem strikt definierten Profil abhängig, das aus Skizzierlinien und referenzierten Kanten besteht. |
AnmerkungWenn Sie eine Extrusion Form anpassen erstellen, wird einem hypothetischen Container Material hinzugefügt, um die Form zu füllen. Die Extrusionstiefe entspricht der Höhe des Containers. Wenn die Höhe so groß ist, dass es am Container zu einen Materialüberlauf kommt, kann die Extrusion nicht erstellt werden. | |
Wie kann eine externe Füllung erstellt werden?
Sie können ein geschlossenes Profil (keinen geschlossenen Bereich) wählen und die gesamte Fläche außerhalb des Profils füllen. Dies erfolgt analog zum Container der Option Form anpassen.
Wie werden Ausführungen festgelegt, wenn mehrdeutige Lösungen vorliegen?
Es ist empfehlenswert, wenn möglich die Ausführungsgrenzen Abstand, Abstand - Abstand und Zur Nächsten zu verwenden. Wenn Änderungen am Modell vorgenommen werden und Sie die Extrusion auf einer bestimmten Fläche ausgeführt haben, die nun nicht mehr vorhanden ist, muss die Extrusion neu erstellt werden. Die Extrusion bleibt intakt, wenn Sie einen bestimmten Abstand oder die nächste mögliche Fläche festlegen.
In Modellen, bei denen eine Extrusion an mehr als einem Körper (Bauteil oder Fläche) ausgeführt werden könnte, klicken Sie auf Endezeichen, um den zu verwendenden Körper zu bestimmen. In einer Baugruppe wählen Sie die Komponentenfläche, auf der die Extrusion ausgeführt werden soll. Vergrößern Sie zum Vornehmen der Auswahl bei Bedarf die Ansicht.
Bei einigen Modellen gibt es mehrdeutige Ausführungsmöglichkeiten, beispielsweise bei Zylinder, Torus oder bei einer unregelmäßigen Fläche. Wenn Sie Bis und Zwischen verwenden, legen Sie mit den Einstellungen auf der Registerkarte Weitere Optionen die Richtung der Extrusion fest. Standardmäßig endet die Extrusion auf der am weitesten entfernten Fläche. Klicken Sie optional auf Minimaler Modus, um die Extrusion auf der nächstliegenden Fläche zu beenden.
Wie werden Extrusionen in Baugruppen verwendet?
Eine Extrusion in einer Baugruppe kann ein Bauteilelement (bei Erstellung in einer Bauteildatei im Baugruppenkontext) oder ein Baugruppenelement (bei Erstellung in der Baugruppendatei) sein. Beispiel:
- Ein Element, das einem Bauteil in einer Baugruppe hinzugefügt wurde, kann von oder bis zu einer Ebene bzw. Fläche eines anderen Bauteils extrudiert werden.
- Ein Profil, das in einer Baugruppenskizze erstellt und anschließend extrudiert wurde, ist ein Baugruppenelement und kann ein oder mehrere Baugruppenkomponenten schneiden. Die Ursprungs- und Ausführungsebene kann auf einer Bauteilfläche oder Arbeitsebene liegen. Ausgewählte Flächen und Ebenen müssen sich in derselben Baugruppenebene wie die erstellte Baugruppenextrusion befinden.
Extrudiertes Element erstellen
Verwenden Sie den Befehl Extrusion, um ein Element oder einen Körper zu erstellen, indem Sie einem offenen oder geschlossenen Profil beziehungsweise einem Bereich Tiefe hinzufügen. Bei einem Bauteil mit mehreren Körpern kann kein offenes Profil verwendet werden, wenn mehrere beteiligte Körper ausgewählt wurden. Offene Profile können nicht für die Extrusion als Baugruppenelemente verwendet werden. Verwenden Sie in Baugruppen den Befehl Extrusion, um durch andere Bauteile oder Elemente zu schneiden.
Skizzieren oder wählen Sie zunächst ein Profil oder einen Bereich, das bzw. der den Querschnitt des zu erstellenden extrudierten Elements oder Körpers darstellt.
| | - Klicken Sie in der Multifunktionsleiste auf
 . Liegt in der Skizze nur ein Profil vor, wird dieses automatisch ausgewählt. - Liegen mehrere Profile vor, klicken Sie auf Profil, und wählen Sie dann das zu extrudierende Profil aus. Verwenden Sie Andere auswählen, um die auswählbare Geometrie zu durchlaufen, und treffen Sie durch Klicken eine Wahl.
Wenn Sie ein offenes Profil wählen, müssen Sie die Option Form anpassen aktivieren und die beizubehaltende Seite angeben. Die Option Form anpassen kennzeichnet Lösungen, die durch eine Extrusion der offenen Enden eines Profils und durch die Form des Körpers definiert sind. Sie steht nur für offene Profile in Bauteilen zur Verfügung. - Wenn die Bauteildatei mehrere Körper enthält, klicken Sie auf die Auswahl Volumenkörper, um den beteiligten Körper auszuwählen.
- Wählen Sie unter Ausgabe die Option Volumenkörper oder Fläche. Bei Basiselementen ist für offene Profile nur die Option Fläche verfügbar. Bei Baugruppenextrusionen steht nur Volumenkörper zur Verfügung.
- Klicken Sie unter Operation auf Vereinigung, Differenz oder Schnittmenge mit einem anderen Element. Klicken Sie unter Operation auf Neuer Volumenkörper, um einen neuen Volumenkörper zu erstellen. Bei Baugruppenextrusionen steht nur der Vorgang Differenz zur Verfügung.
- Klicken Sie unter Größe auf den Pfeil, und wählen Sie eine Methode für die Ausführung der Extrusion. (Einige Methoden sind für Basiselemente nicht verfügbar.)
- Für Abstand (Extrudieren in eine Richtung) geben Sie den Abstand der Extrusion ein.
- Für Abstand - Abstand (Extrudieren in zwei Richtungen) geben Sie einen Wert für den positiven Abstand ein. Geben Sie einen weiteren Wert für den negativen Abstand ein.
- Klicken Sie bei Zur Nächsten auf die Richtung der Extrusion. Für Baugruppenextrusionen nicht verfügbar.
- Klicken Sie für Zu auf einen Skizzierpunkt, einen Arbeitspunkt, einen Modellscheitelpunkt, eine Arbeitsebene oder eine Ausführungsfläche für Ende.
- Klicken Sie bei der Methode Zwischen auf die Ausführungsflächen für Start und Ende.
AnmerkungWenn bei den Methoden Bis und Zwischen die Ausführungsoptionen mehrdeutig sind, beispielsweise bei einem Zylinder oder einer unregelmäßigen Fläche, klicken Sie auf die Registerkarte Weitere Optionen. Klicken Sie auf Umkehren, um die Richtung festzulegen. Standardmäßig endet die Extrusion auf der am weitesten entfernten Fläche Klicken Sie auf Minimaler Modus, um die Extrusion auf der nächstliegenden Fläche zu beenden. - Klicken Sie bei Alle auf die Richtung der Extrusion oder klicken Sie, um gleichförmig in beide Richtungen zu extrudieren.
- Geben Sie bei Bedarf auf der Registerkarte Weitere Optionen einen Verjüngungswinkel ein. Im Grafikfenster wird die Verjüngungsrichtung durch einen Pfeil angezeigt. Bei Verwendung der Option Abstand - Abstand kann ein Verjüngungswinkel in beide Richtungen angewendet werden.
Am Modell wird eine Vorschau der Ergebnisse angezeigt. - Aktivieren Sie bei Bedarf das Kontrollkästchen iMates ableiten, um automatisch ein iMate an einer geschlossenen Kontur (beispielsweise an extrudierten Zylindern, Drehungen und Bohrungen) zu platzieren.
- Klicken Sie auf OK.
|
AnmerkungBei Bauteilelementen können Sie eine
wiederverwendete Skizze als Profil verwenden. Klicken Sie im Browser auf das Plus-Zeichen neben dem Element, das die zu verwendende Skizze enthält, klicken Sie mit der rechten Maustaste auf das Skizzensymbol, und wählen Sie dann Skizze wiederverwenden. Kommt eine Skizze bei mehr als einem Element zum Einsatz, wird sie automatisch zu einer wiederverwendeten Skizze.
Extrusion
Erstellt ein Element oder einen Körper durch Hinzufügen von Tiefe zu einem skizzierten Profil. In Baugruppen werden Extrusionen häufig zum Schneiden durch Bauteile verwendet. Die Elementform wird durch die Form der Skizze, die Ausdehnung der Extrusion und den Verjüngungswinkel gesteuert.
Auswahl
Gibt das Profil oder die beteiligten Volumenkörper an. |
| | Profil Wählt einen Bereich oder ein Profil für die Extrusion aus. Wenn mehrere Profile vorhanden sind und keines ausgewählt ist, klicken Sie auf Profil und dann im Grafikfenster auf mindestens ein Profil. Die Profilauswahl hängt davon ab, ob ein Volumenkörper oder eine Fläche angebracht ist: - Bei Flächen kann die Auswahl aus einer offenen oder einer geschlossenen Profilkontur bestehen.
- Bei Volumenkörpern kann die Auswahl neben offenen und geschlossenen Profilkonturen auch aus geschlossenen Bereichen (Bereiche, die in Kurven oder Bauteilflächen eingeschlossen sind) bestehen.
|
| | Volumenkörper Wählt den beteiligten Körper in einem Bauteil mit mehreren Körpern aus. |

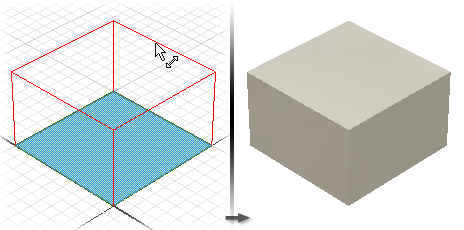

Eine Profilkontur oder ein Bereich wählt automatisch einen Bereich aus. Verwenden Sie Andere auswählen, um stattdessen Profilkontur auszuwählen. Wählen Sie die zu extrudierende Kante, und ziehen Sie sie um den entsprechenden Abstand in die gewünschte Richtung von der Skizzierebene aus.

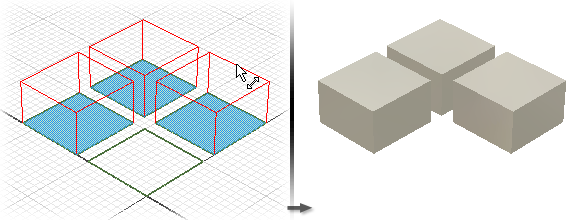

Mehrere Profilkonturen oder Bereiche markiert und kennzeichnet zu extrudierende Bereiche. Verwenden Sie Andere auswählen, um stattdessen Profilkonturen festzulegen. Zum Aufheben der Auswahl drücken Sie die STRG-Taste und klicken auf Profile.
Verschachtelte Profile wählt mehrere verschachtelte Profile aus.

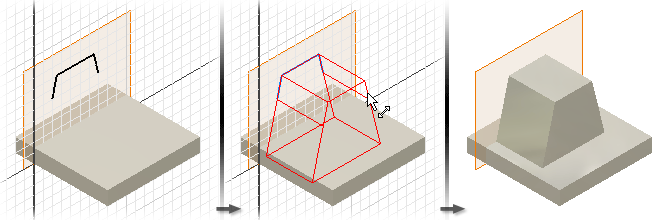

Offenes Profil wählt ein offenes Profil aus, und dehnt beide Enden aus, bis sie sich mit dem Bauteil schneiden. Die Extrusion füllt bis zur nächstliegenden Fläche (bei Form anpassen), wobei Inseln, sofern vorhanden, ausgespart werden. Für Baugruppenextrusionen nicht verfügbar.
Ausgabe
Bestimmt das Element als Volumenkörper oder Fläche. |
| | Volumenkörper erstellt aus einem offenen oder geschlossenen Profil einen neuen Volumenkörper. Bei Basiselementen ist die Auswahl offener Profile nicht verfügbar. |
| | Fläche erstellt aus einem offenen oder geschlossenen Profil ein neues Flächenelement. Kann als Konstruktionsfläche verwendet werden, auf der andere Elemente ausgeführt werden, oder als Teilungswerkzeug zum Erstellen eines geteilten Bauteils beziehungsweise zum Teilen eines Bauteils in mehrere Körper. Flächenauswahl für Baugruppenextrusionen nicht verfügbar. |
Operation
Legt fest, ob die Extrusion in Bezug auf ein anderes Element oder einen anderen Körper durch Vereinigung, Differenz oder Schnittmenge berechnet wird. Für Basiselemente nicht verfügbar, aber für alle anderen extrudierten Elemente erforderlich. |
| | Vereinigung fügt das durch das extrudierte Element erstellte Volumen einem anderen Element oder Körper hinzu. Für Baugruppenextrusionen nicht verfügbar. |
| | Differenz entfernt das durch das Sweeping-Element erstellte Volumen von einem anderen Element oder Körper. |
| | Schnittmenge erstellt ein neues Element aus dem gemeinsamen Volumen des extrudierten Elements und eines anderen Elements. Material, das außerhalb des gemeinsamen Volumens liegt, wird entfernt. Für Baugruppenextrusionen nicht verfügbar. |
| | Neuer Volumenkörper erstellt einen neuen Volumenkörper. Dies ist die Standardauswahl, wenn es sich bei der Extrusion um das erste Volumenkörperelement in einer Bauteildatei handelt. Wählen Sie diese Option, um einen neuen Körper in einer Bauteildatei zu erstellen, die bereits Volumenkörper enthält. Jeder Körper ist eine unabhängige, von andere Körpern getrennte Sammlung von Elementen. Ein Körper kann Elemente gemeinsam mit anderen Körpern verwenden. |
Größe
Bestimmt die Methode für die Enden der Extrusion und legt deren Tiefe fest. Klicken Sie auf den Pfeil, um die Grenzmethoden aufzulisten, wählen Sie eine Methode, und geben Sie dann einen Wert ein. Extrusionen können eine bestimmte Tiefe aufweisen oder an einer Arbeitsebene bzw. Bauteilfläche (planare, zylindrische, kugel- oder ringförmige Fläche) enden. |
| | Abstand Die Vorgabemethode, bei der nur in eine Richtung extrudiert wird. Legt die Extrusionstiefe zwischen Start- und Endebene fest. Zeigt bei einem Basiselement einen negativen oder positiven Abstand des extrudierten Profils oder des eingegebenen Werts an. Die Endfläche der Extrusion liegt parallel zur Skizzierebene. Mit Umkehren wird die Richtung festgelegt. |
| | Abstand - Abstand Extrudiert in beiden Richtungen - eine positive und eine negative. Wählen Sie in der Dropdown-Liste Größe die Option Abstand, um den Befehl Asymmetrisch zu aktivieren. Klicken Sie auf Asymmetrisch, und geben Sie einen Tiefenwert für den entgegengesetzten Abstand ein. Mit dem Befehl Umkehren wird die Richtung der Vektoren umgedreht, sodass die positive Tiefe zur negativen und die negative zu positiven wird. |
| | Zur Nächsten Wählt die nächste mögliche Fläche bzw. Ebene für die Ausführung der Extrusion in der angegebenen Richtung aus. Durch Ziehen des Profils wird die Extrusion in der Richtung auf die beiden Seiten der Skizzierebene umgekehrt. Für Basiselemente oder Baugruppenextrusionen nicht verfügbar. Endezeichen wählt einen Volumenkörper oder eine Fläche, auf dem bzw. der die Extrusion abgeschlossen werden soll. Mit Umkehren wird die Richtung festgelegt. |
| | Zu wählt bei Bauteilextrusionen einen Endpunkt, einen Scheitelpunkt, eine Fläche bzw. eine Ebene aus, auf der die Extrusion ausgeführt werden soll. Bei Punkten und Scheitelpunkten wird das Bauteilelement auf einer Ebene parallel zur Skizzierebene ausgeführt, die den ausgewählten Punkt oder Scheitelpunkt durchläuft. Bei Flächen oder Ebenen wird das Bauteilelement an der gewählten Fläche oder an einer Fläche, die sich über die Ausführungsebene hinaus erstreckt, ausgeführt. Bei der Baugruppenextrusion können Skizzierpunkte, Scheitelpunkte, Flächen und Ebenen ausgewählt werden, die sich auf anderen Komponenten befinden. Damit Arbeitsebenen und Arbeitspunkte ausgewählt werden können, müssen sie sich auf der gleichen Baugruppenebene befinden, wie die Baugruppenextrusion, die erstellt wird. Wenn Sie die Extrusion auf einer Fläche oder Ebene ausführen, verwenden Sie Optionen auf der Registerkarte Weitere Optionen, um einen spezifischeren Modus festzulegen, wenn Ausführungsoptionen mehrdeutig sind, beispielsweise bei einem Zylinder oder einer unregelmäßigen Fläche. Auf der Registerkarte Weitere Optionen kehrt Alternativer Modus die Richtung um, sodass die Ausführungsfläche mit dem maximalen Abstand gewählt wird. Wählen Sie Minimaler Modus, um auf der nächstliegenden Fläche auszuführen. |
| | Zwischen Wählt bei Bauteilextrusionen die Start- und Endfläche bzw. -ebene für die Ausführung der Extrusion aus. Wählt bei Baugruppenextrusionen eine Fläche bzw. Ebene aus, auf der die Extrusion ausgeführt werden soll. Flächen und Ebenen auf anderen Komponenten können ausgewählt werden. Die ausgewählten Flächen oder Ebenen müssen sich in derselben Baugruppenebene wie die erstellte Baugruppenextrusion befinden. Für Basiselemente nicht verfügbar. Verwenden Sie nach der Auswahl der Start- und Endebene Optionen auf der Registerkarte Weitere Optionen, um einen spezifischeren Modus festzulegen, wenn Ausführungsoptionen mehrdeutig sind, beispielsweise bei einem Zylinder oder einer unregelmäßigen Fläche. Auf der Registerkarte Weitere Optionen kehrt Alternativer Modus die Richtung um, sodass die Ausführungsfläche mit dem maximalen Abstand gewählt wird. Wählen Sie Minimaler Modus, um auf der nächstliegenden Fläche auszuführen. |
| | Alle extrudiert das Profil durch alle Elemente und Skizzen hindurch in der angegebenen Richtung. Durch Ziehen der Kante des Profils wird die Extrusion in Richtung auf die beiden Seiten der Skizzierebene umgekehrt. Die Operation Vereinigung ist nicht verfügbar. |
Formanpassung
Diese Option ist in der Bauteilumgebung verfügbar, wenn Sie ein offenes Profil wählen. |
| | Formanpassung Wenn die Option Form anpassen aktiviert ist, wird eine Operation vom Typ Füllen erstellt. Die offenen Enden des Profils werden bis zu einer zugehörigen Kante oder Fläche erweitert, und die benötigten Flächen werden verbunden, wodurch ein vollständiger Schnittpunkt mit dem extrudierten Körper entsteht. |
| | Konturanpassung Wenn Sie die Option Form anpassen deaktivieren, wird das offene Profil durch eine Erweiterung der offenen Enden des Profils bis zum Bauteil geschlossen. Diese schließen die Lücke zwischen ihnen, indem die vom Schnittpunkt der Skizzierebene und des Bauteils definierten Kanten eingeschlossen werden. Die Extrusion wird so erstellt, als hätten Sie ein geschlossenes Profil angegeben. |
Registerkarte Weitere Optionen
Alternativer Modus Bestimmt bei Bis und Zwischen eine alternative Ausführungsebene, wenn ein Modus mehrdeutig ist, wie bei der Ausführung auf einem Zylinder oder einer unregelmäßigen Fläche. Nicht verfügbar für die Abstand, Abstand - Abstand, Zur Nächsten und Alle.

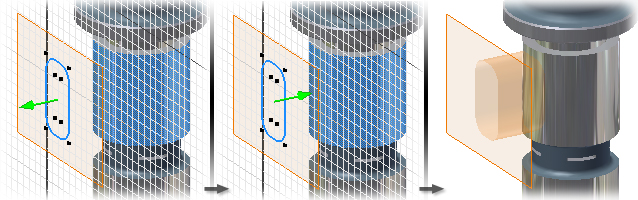

Umkehren bestimmt die Richtung und Größe der Extrusion. Standardmäßig endet die Extrusion auf der am weitesten entfernten Fläche.
Minimaler Modus bestimmt, dass die Extrusion auf der nächstliegenden Fläche beendet wird, wenn Optionen für Ausführungsflächen mehrdeutig sind.

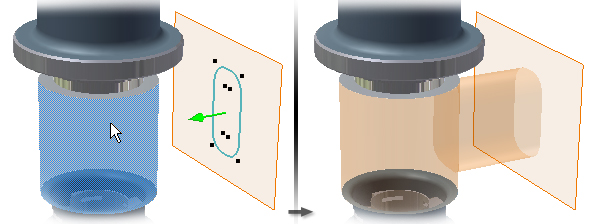

In der folgenden Abbildung wird mit der Auswahl Minimaler Modus die Extrusion an dieser Seite des Zylinders ausgeführt.

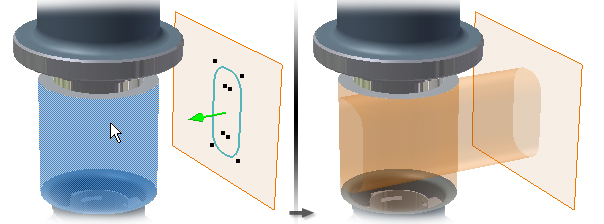

Ist Minimaler Modus nicht ausgewählt, wird die Extrusion auf der anderen Seite des Zylinders ausgeführt.
Verjüngungswinkel legt für alle Enden einen Winkel für die Verjüngung von bis zu 180 Grad für die Extrusion fest (lotrechte und Skizzierebene). Die Verjüngung erstreckt sich gleichförmig in beide Richtungen. Wenn ein Verjüngungswinkel angegeben wurde, kennzeichnet ein Symbol im Grafikfenster die feste Kante und die Richtung der Verjüngung.
Wenn die Option Abstand - Abstand ausgewählt ist, können sowohl für positive als auch für negative Extrusionen unterschiedliche Werte für Verjüngungswinkel angewendet werden.
TippUm ein Element nur in eine Richtung zu verjüngen, erstellen Sie ein extrudiertes Element ohne Verjüngung, und verwenden Sie dann den Befehl Flächenverjüngung, um einer bestimmten Fläche eine Verjüngung hinzuzufügen.
Positiver Winkel Ein positiver Verjüngungswinkel vergrößert den Schnittbereich entlang des Extrusionsvektors.

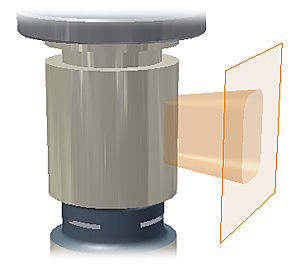

In der folgenden Abbildung ist der Verjüngungswinkel der extrudierten Fläche auf 8 Grad festgelegt.
Negativer Winkel Ein negativer Verjüngungswinkel verkleinert den Schnittbereich entlang des Extrusionsvektors. Geben Sie ein Minuszeichen ein, um einen negativen Winkel anzugeben.

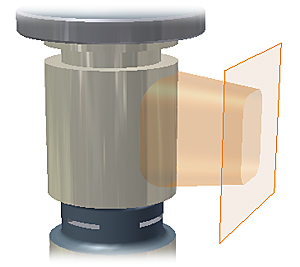

Der Verjüngungswinkel der extrudierten Fläche ist auf minus 8 Grad festgelegt.
Verschachtelte Profile führt dazu, dass geschlossene Konturen den Schnittbereich vergrößern bzw. verkleinern. Ein positiver Winkel ergibt bei einer äußeren geschlossenen Kontur eine Divergenz und bei einer inneren geschlossenen Kontur eine Konvergenz.
Die folgende Abbildung zeigt eine verschachtelte Kontur mit einem positiven Verjüngungswinkel.
Verschachtelte Kontur mit negativem Verjüngungswinkel
Aktivieren Sie das Kontrollkästchen iMates ableiten, um ein iMate automatisch auf einer vollständig abgerundeten Kante zu platzieren. Autodesk Inventor versucht, das iMate an der geschlossenen Kontur zu platzieren, bei der die Wahrscheinlichkeit für einen Nutzen am höchsten ist. Meist sind pro Bauteil nur ein oder zwei iMates erforderlich.
