| | Eine Verjüngung, die auf Bauteilflächen angewendet wird. Mit Verjüngungen können eine oder mehrere Flächen abgeschrägt werden, und ein Bauteil kann aus einer Form erzeugt werden. Beim Konstruieren von Elementen für geformte oder im Guss gefertigte Bauteile können Sie bei einer Extrusion oder einem Sweeping durch Angeben eines positiven oder negativen Verjüngungswinkels eine Verjüngung anwenden. Verwenden Sie den Befehl Flächenverjüngung, um einem bereits vorhandenen Element oder einzelnen Flächen Verjüngungen hinzuzufügen. Wenn eine Verjüngung auf eine Fläche angewendet wird, bestimmt das Verhältnis von Zugrichtung und fester Kante, Fläche oder Ebene das Ergebnis der Operation. Um die Zugrichtung anzugeben, können Sie Kanten oder Achsen auswählen. |

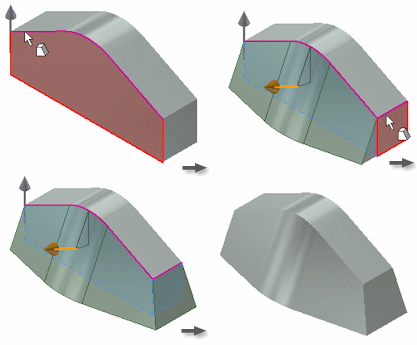

Anwenden einer Verjüngung von ausgewählten Flächen oder Kanten
Sie können eine einzelne Fläche oder mehrere aneinander grenzende Kanten pro Fläche auswählen.
Mit der ersten Auswahl werden eine einzelne Fläche und eine einzelne feste Kante ausgewählt.
Wählen Sie weitere einzelne Kanten auf der Fläche aus, um eine Verjüngung auf angrenzende Flächen anzuwenden. Optional können Sie zum Aufheben der Auswahl die STRG-Taste gedrückt halten und auf eine Kante oder Fläche klicken.

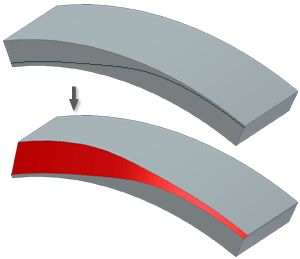

Dieses Beispiel zeigt eine getrennte Fläche. Wenn Sie eine Bauteilfläche nahe der durch die Trennung gebildeten Kante wählen, werden auch alle tangentialen, angrenzenden Flächen ausgewählt. Diese Auswahl legt auch die durch die Trennung gebildete Kante als feste Kante fest.
Anwenden einer Verjüngung von einer festen Ebene
Sie können eine Fläche oder Arbeitsebene auswählen, um sowohl die feste Ebene als auch die Zugrichtung festzulegen. Standardeinstellung für den Zug ist ein Verlauf lotrecht zur festen Ebene, die Richtung kann jedoch umgekehrt werden. Die feste Ebene wird zum "Drehpunkt" für die Verjüngung.
Diese Beispiele zeigen die Auswirkungen verschiedener Typen von festen Ebenen.

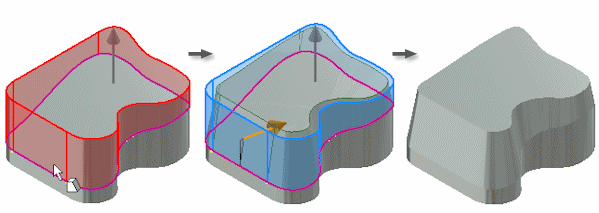

Obere Fläche fest
Mit der fixierten oberen Fläche wird eine Zugrichtung nach oben festgelegt. Alle Seitenflächen werden verjüngt, wobei unter der festen Ebene Material hinzugefügt wird.

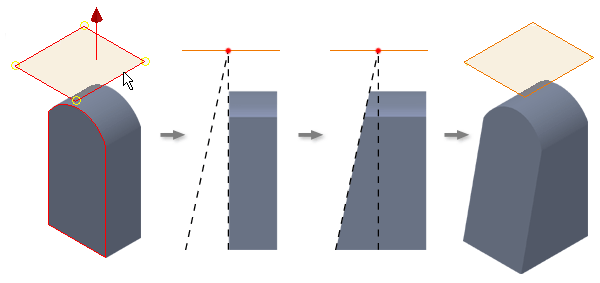

Dies ist ein weiteres Beispiel, bei dem die feste Arbeitsebene tangential zur gekrümmten Fläche ist. Die ausgewählte Fläche dreht sich an der festen Ebene, wobei dem Modell Material hinzugefügt wird.

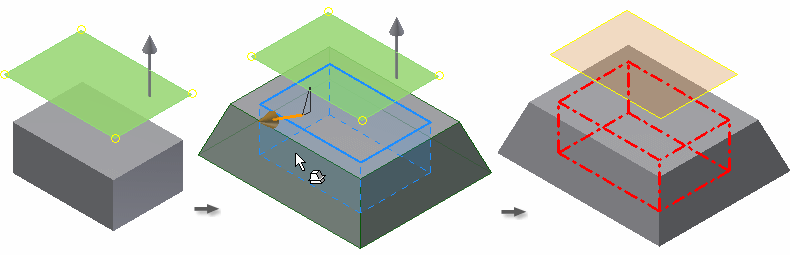

Untere Fläche fest
Die Zugrichtung wird, ausgehend von der fixierten unteren Fläche, als aufwärts festgelegt. Alle Seiten werden verjüngt, wobei über der festen Ebene Material entfernt wird.
Dies ist ein weiteres Beispiel, bei dem die untere Fläche fixiert und die Zugrichtung als aufwärts festgelegt ist. In Zugrichtung wird Material entfernt; die untere Fläche wird als Drehpunkt verwendet.

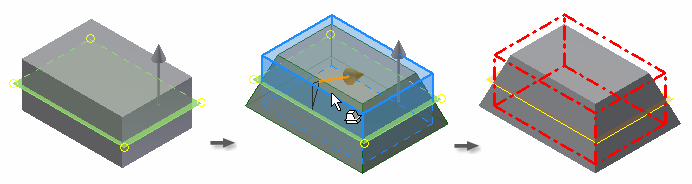

Arbeitsebene fest
Die Zugrichtung wird, ausgehend von der fixierten Arbeitsebene, als aufwärts festgelegt. Entsprechend dem Verjüngungswinkel wird unter der festen Ebene Material hinzugefügt und in Zugrichtung Material entfernt.
In einem anderen Beispiel ist die Arbeitsebene die feste Ebene. In Zugrichtung wird oberhalb der festen Ebene Material entfernt und unterhalb der festen Ebene Material hinzugefügt.
Versetzte Ebene fest
Die Zugrichtung wird, ausgehend von der fixierten versetzten Arbeitsebene, als aufwärts festgelegt. Entsprechend dem Verjüngungswinkel am Schnittpunkt der Fläche mit der festen Ebene wird unter der festen Ebene Material hinzugefügt.
In einem anderen Beispiel ist die versetzte Arbeitsebene als feste Ebene ausgewählt. Die ausgewählte Fläche dreht sich an der festen Ebene, wobei dem Modell Material hinzugefügt wird.

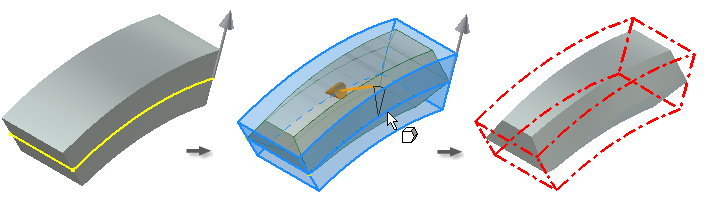

Anwenden einer Verjüngung mit einer Trennfuge
Sie können eine 2D-Skizze oder eine 3D-Skizze zum Definieren der Trennfuge auswählen. Die Verjüngung wird oberhalb und unterhalb der ausgewählten Geometrie angewendet. Alle Flächen, die die Trennfuge schneiden, werden ebenfalls für die Verjüngung ausgewählt.
Die Verjüngung wird auf alle Flächen angewendet, die die Trennfuge schneiden. Sie können einen anderen Verjüngungswinkel oberhalb und unterhalb der Trennfuge anwenden.
Verjüngung zu Bauteilflächen hinzufügen
Klicken Sie auf der Registerkarte Modell in der Gruppe Ändern auf Flächenverjüngung, um eine Verjüngung auf bestimmte Flächen eines Elements anzuwenden. Sie geben die Zugrichtung (der Gussform vom Bauteil aus) und den Winkel der Verjüngung an. Der Verjüngungswinkel wird von einer festen Kante (plus etwaiger tangentialer Kanten), von einer oder mehreren angrenzenden Kanten oder von einer festen Ebene aus berechnet.
Erstellen Sie zunächst das Element, dessen Flächen oder Kanten Sie verjüngen möchten.

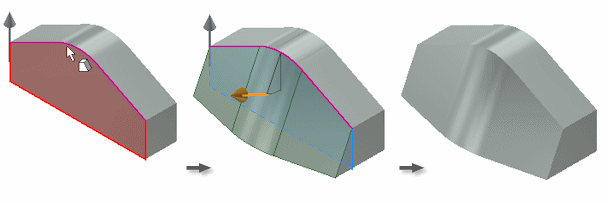

Erstellen einer Verjüngung entlang fester Kante
Eine Verjüngung entlang fester Kante sorgt dafür, dass eine angegebene Kante stationär bleibt, und wendet die Verjüngung von dieser Kante an.
| | - Klicken Sie in der Multifunktionsleiste auf
 . - Klicken Sie auf Feste Kante, um den Verjüngungstyp festzulegen.
- Legen Sie die Zugrichtung fest. Bewegen Sie den Cursor über eine Fläche, Arbeitsebene, Kante oder Achse, bis der Richtungspfeil auf die entsprechende Zugrichtung ausgerichtet ist. Klicken Sie anschließend zum Auswählen.
Klicken Sie ggf. auf Richtung umkehren, um die Zugrichtung umzukehren. - Wählen Sie die zu verjüngenden Flächen aus. Wenn Sie den Cursor über eine Fläche bewegen, wird die Fläche farbig hervorgehoben. Die feste Kante wird in einer anderen Farbe angezeigt. Um eine Fläche oder Kante aus dem Auswahlsatz zu entfernen, drücken Sie STRG, und klicken Sie.
AnmerkungIst eine Fläche tangential zu anderen Flächen, werden alle tangentialen Flächen markiert. Um einzelne Flächen auszuwählen, deaktivieren Sie die Option Angrenzende Flächen. - Um angrenzende verschmolzene Elemente wie z. B. Rundungen beizubehalten, verwenden Sie die Option Automatische Verschmelzung. Um zu verhindern, dass die verschmolzenen Elemente an der Konstruktion beteiligt werden, deaktivieren Sie die Option Automatische Verschmelzung.
- Geben Sie den Verjüngungswinkel ein.
- Klicken Sie auf OK.
|
Demo zur Erstellung einer Flächenverjüngung für eine feste Kante
Demo zur Verwendung der Optionen Angrenzende Flächen und Automatische Verschmelzung mit Flächenverjüngung
Erstellen einer Verjüngung entlang fester Ebene
Eine Verjüngung entlang fester Ebene verwendet eine ausgewählte Fläche oder Ebene, um die Zugrichtung und feste Geometrie zu ermitteln.
| | - Klicken Sie in der Multifunktionsleiste auf .
- Klicken Sie auf Feste Ebene, um den Verjüngungstyp festzulegen.
- Klicken Sie auf eine planare Fläche oder Arbeitsebene, um die Zugrichtung und feste Geometrie zu bestimmen.
Zum Ändern der Zugrichtung klicken Sie auf Richtung umkehren. - Wählen Sie die zu verjüngenden Flächen aus. Die feste Kante ist der Schnittpunkt der ausgewählten Fläche und der festen Ebene. Um eine Fläche oder Kante aus dem Auswahlsatz zu entfernen, drücken Sie STRG, und klicken Sie.
AnmerkungIst eine Fläche tangential zu anderen Flächen, werden alle tangentialen Flächen markiert. Um einzelne Flächen auszuwählen, deaktivieren Sie die Option Angrenzende Flächen. - Verwenden Sie Automatische Verschmelzung, um angrenzende verschmolzene Elemente, wie beispielsweise Rundungen, beizubehalten. Deaktivieren Sie Automatische Verschmelzung, damit die verschmolzenen Elemente nicht in die Verjüngung einbezogen werden.
- Legen Sie die Richtung auf 1-Weg, Symmetrisch oder Asymmetrisch fest.
- Geben Sie den Verjüngungswinkel ein.
- Klicken Sie auf OK.
|
Demo zur Erstellung einer Flächenverjüngung für eine feste Ebene
Erstellen einer Trennfugenverjüngung
Eine Trennfugenverjüngung verwendet eine 2D- oder 3D-Skizze, um die feste Geometrie und die zu verjüngenden Flächen zu ermitteln.
| | - Klicken Sie in der Multifunktionsleiste auf .
- Klicken Sie auf Trennfuge, um den Verjüngungstyp festzulegen.
- Legen Sie die Zugrichtung fest. Bewegen Sie den Cursor über eine Fläche, Arbeitsebene, Kante oder Achse, bis der Richtungspfeil auf die entsprechende Zugrichtung ausgerichtet ist. Klicken Sie anschließend zum Auswählen.
Zum Ändern der Zugrichtung klicken Sie auf Richtung umkehren. - Alle Flächen, die auf der Trennfuge liegen, werden automatisch ausgewählt. Um eine Fläche oder Kante aus dem Auswahlsatz zu entfernen, drücken Sie STRG, und klicken Sie.
- Um angrenzende verschmolzene Elemente wie z. B. Rundungen beizubehalten, verwenden Sie die Option Automatische Verschmelzung. Um zu verhindern, dass die verschmolzenen Elemente an der Konstruktion beteiligt werden, deaktivieren Sie die Option Automatische Verschmelzung.
- Legen Sie die Richtung auf Symmetrisch oder Asymmetrisch fest.
- Geben Sie den Verjüngungswinkel ein.
- Klicken Sie auf OK.
|
Demo zur Erstellung einer Flächenverjüngung für eine Trennfuge
Flächenverjüngung
Wendet die Verjüngung auf angegebene Flächen eines Elements an. Der Verjüngungswinkel wird von einer festen oder tangentialen Kante, von einer festen Fläche eines bereits vorhandenen Elements oder von einer Arbeitsebene aus berechnet.
Mit dem Verjüngungstyp wird eine Verjüngung entlang einer festen Kante oder Ebene angegeben. |
| | Feste Kante erzeugt eine Verjüngung an einer oder mehreren tangential verlaufenden festen Kanten pro Fläche. Es werden zusätzliche Flächen erstellt. |
| | Feste Ebene gibt eine planare Fläche oder eine Arbeitsebene an und legt die Zugrichtung fest. Die Zugrichtung ist lotrecht zur ausgewählten Fläche oder Ebene. Erstellt eine Verjüngung über eine feste Ebene. Die planare Bauteilfläche oder Arbeitsebene bestimmt, welche ausgewählten Flächen verjüngt werden. Je nach Position der festen Ebene kann durch die Verjüngung Material hinzugefügt oder entfernt werden. AnmerkungKlicken Sie bei gedrückter STRG-Taste in die Nähe der Kante einer ausgewählten Fläche oder Kante, um diese aus dem Auswahlsatz zu entfernen. |
| | Mit Trennfuge wird eine Verjüngung für eine 2D- oder 3D-Skizze erstellt. Das Modell erhält eine Verjüngung oberhalb und unterhalb der Trennfuge. |
Auswahl legt die Zugrichtung oder die feste Ebene und Flächen bzw. Kanten für die Verjüngung fest. |
| | Der Verjüngungstyp legt die Zugrichtung oder die feste Ebene fest. - Zugrichtung gibt die Richtung an, in der eine Form von einem Bauteil abgezogen wird. Wenn Sie den Cursor im Grafikfenster bewegen, wird ein Vektor lotrecht zu einer markierten Fläche bzw. entlang einer markierten Kante angezeigt. Wenn der Vektor angezeigt wird, klicken Sie zum Auswählen auf eine planare Fläche, Arbeitsebene, Kante oder Achse.
- Feste Ebene gibt die planare Fläche oder Arbeitsebene an, von der die ausgewählten Flächen verjüngt werden, und legt die Zugrichtung lotrecht zur Ebene fest. Klicken Sie auf Zugrichtung umkehren, um die Zugrichtung umzukehren. Wählen Sie Kanten separat aus, um den Winkel für jede Kante separat einzustellen.
|
| | Mit Richtung umkehren wird der Pfeil für die Zugrichtung umgedreht. |
| | Mit Trennfuge wird die 2D- oder 3D-Skizze ausgewählt, die als Trennlinie verwendet werden soll. |
| | Flächen gibt die Flächen oder Kanten für die Verjüngung an. Wenn Sie den Cursor über eine Fläche bewegen, kennzeichnet ein Symbol die feste Kante der Verjüngung und die Art, wie die Verjüngung angewendet wird. Klicken Sie auf die obere Kante, um sie zu fixieren, und verschieben Sie die untere Kante mit der Verjüngung. Klicken Sie auf die untere Kante, um sie zu fixieren, und verschieben Sie die obere Kante mit der Verjüngung. Klicken Sie noch einmal, um eine Kante einer ausgewählten Fläche auszuwählen. |
| | Mit Angrenzende Flächen werden Flächen einbezogen, die sich tangential zur ausgewählten Fläche im Verjüngungs-Auswahlsatz befinden. |
| | Die Option Automatische Verschmelzung ist verfügbar für Flächen, die mittels einer Rundung oder eines anderen Elements mit benachbarten Flächen verschmelzen. Aktivieren Sie die Option Automatische Verschmelzung, um die Verschmelzungsgeometrie beizubehalten. |
Unter Winkel werden die Werte für Winkel und Symmetrie festgelegt. |
| | Verjüngungswinkel und Verjüngungswinkel 2 bestimmen den Winkel der Verjüngung. Geben Sie einen positiven oder negativen Winkel ein, oder wählen Sie eine Berechnungsmethode aus der Liste. |
| | 1-Weg fügt eine Verjüngung in einer einzigen Richtung hinzu. Verfügbar für feste Kanten und feste Ebenen. |
| | Mit Symmetrisch wird eine Verjüngung oberhalb und unterhalb der Ebene oder Trennfuge hinzugefügt. Verwendet für beide Verjüngungen den gleichen Winkelwert. Verfügbar für feste Ebenen und Trennfugen. |
| | Mit Asymmetrisch wird eine Verjüngung oberhalb und unterhalb der Ebene oder Trennfuge hinzugefügt. Verwendet verschiedene Winkel für die obere und untere Verjüngung. Verfügbar für feste Ebenen und Trennfugen. |
