Drehelemente werden durch Schwenken von mindestens einem skizzierten Profil um eine Achse erstellt. Ist ein Drehelement das erste erstellte Element in einer Bauteildatei, ist es das Basiselement.
Durch Drehung kann ein neuer Volumenkörper in einem Bauteil mit mehreren Körpern erstellt werden. Ein neuer Volumenkörper erstellt ein unabhängiges Element, das als eigenes Objekt bearbeitet werden kann.
Eine Fläche kann aus einem gedrehten Profil erstellt und dann als Ausführungsebene für andere Elemente oder als Trennwerkzeug für ein getrenntes Bauteil verwendet werden.
Das Profil kann um einen beliebigen Winkel zwischen 0 und 360 Grad um eine Achse gedreht werden. Die Rotationsachse kann Teil des Profils oder davon versetzt sein. Das Profil und die Achse müssen koplanar sein.
Gedrehte Baugruppenelemente werden zum Schneiden durch andere Bauteile verwendet.
Wie werden Drehelemente verwendet?
Der Befehl Drehung wird verwendet, um Elemente mit radialer Symmetrie, wie z. B. abgesetzte Wellen, zylindrische Behälter oder O-Ringe, zu erstellen. Solche Elemente können zum Definieren der Grundform eines Bauteils (eines Basiselements) oder für Details wie Rippen, Stege oder Verstrebungen verwendet werden.
Wenn Sie eine Welle erstellen möchten, können Sie den Wellen-Generator verwenden. Der Wellen-Generator steht nur in Baugruppendateien zur Verfügung. Wählen Sie in einer Baugruppendatei auf der Multifunktionsleiste die Registerkarte Konstruktion und dann die Gruppe Berechnung aus.
Gedrehte Flächen können zum Definieren von Formen verwendet werden. So kann beispielsweise eine gewölbte Oberfläche als Ausführungsebene für Schnitte in einem Gehäuse verwendet werden.
Wie werden Größe und Form eines Drehelements definiert?
Die endgültige Größe und Form eines Drehelements werden durch die Bemaßungen des skizzierten Profils und den Winkel bestimmt, um den das Profil gedreht wird.

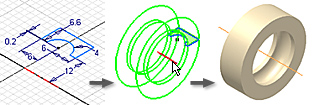

Die Drehung um eine Achse auf der Skizze ergibt Volumenkörper wie z. B. Scheiben, Naben oder Rohlinge für Kegelradgetriebe. Die Drehung um eine von der Skizze versetzte Achse ergibt Volumenkörper mit Bohrungen wie z. B. Unterlegscheiben, Kastenformen und Schläuche.
Sie können aus einem offenen oder geschlossenen Profil eine Fläche erstellen, die dann als Konstruktionsfläche oder zum Entwerfen komplexer Formen eingesetzt werden kann.
Wie wird die Formverteilung angewendet?
| | Die Formverteilung wird nur auf offene Profile angewendet. Sie kennzeichnet Lösungen, die durch die Erweiterung der offenen Enden des Profils und durch die Form des Körpers definiert sind. Topologieänderungen im Bauteilkörper, die durch Bearbeitung übergeordneter Elemente in der Elementstruktur entstehen, wirken sich nicht auf das bei der Formverteilung erzeugte Element aus. Das Drehelement ist nicht von einem strikt definierten Profil abhängig, das aus spezifischen referenzierten Kanten und Skizzierlinien besteht. Es gibt zwei Arten von Formverteilung: Konturanpassung und Formanpassung. |
| | Konturanpassung Wenn die Option Form anpassen deaktiviert ist, wird das offene Profil durch die Erweiterung der offenen Enden des Profils bis zum Schnittpunkt mit dem Volumenkörper geschlossen. Befindet sich die Skizzierebene des Profils auf einer planaren Fläche, werden zum Schließen des Profils die Konturen der Fläche verwendet. Andernfalls werden zum Schließen des Profils die Kanten genutzt, die durch den Schnittpunkt der Profilebene mit dem Körper definiert sind. Ein gültiges Profil existiert, wenn beide Enden des offenen Profils entweder den Körper oder die Drehachse schneiden. Gemischte Sätze sind nicht zulässig. Wenn ein geschlossenes Profil erstellt wird, müssen Sie für das Profil die beizubehaltende Seite wählen. |
| | Formanpassung Wenn die Option Form anpassen aktiviert ist, wird eine Lösung vom Typ Füllen erstellt. Die offenen Enden des Profils werden, wenn möglich, bis zur Drehachse oder bis zum Begrenzungsrahmen des Körpers erweitert. Die Drehung Form anpassen erzeugt einen stabilen und zuverlässigen Körper in Bezug auf Topologieänderungen auf den Definitionsflächen. Das Drehelement ist nicht von einem strikt definierten Profil abhängig, das aus Skizzierlinien und referenzierten Kanten besteht. |
AnmerkungWenn Sie im Dialogfeld Drehung die Option Differenz verwenden, können Sie mit der Option Form anpassen das Material für die Form des Körpers entfernen. Der Unterschied zwischen einem Abbruch der Auswahl und der Auswahl von Form anpassen wird im folgenden Beispiel erläutert.
Drehelement erstellen
Klicken Sie auf der Registerkarte Modell in der Gruppe Erstellen auf Drehung, um ein Element oder einen neuen Volumenkörper zu erstellen, indem mindestens ein skizziertes Profil um eine Achse rotiert wird. Die Achse und das Profil müssen koplanar sein. Das erste Element ist das Basisvolumenkörperelement.
Wenn Sie den Befehl Drehung zum Erstellen eines Baugruppenelements verwenden, werden nur die Volumenkörper-Ausgabe und die Differenzoperation unterstützt.
Skizzieren Sie zunächst ein geschlossenes Profil, das den Querschnitt des zu erstellenden Drehelements darstellt.
| | - Klicken Sie in der Multifunktionsleiste auf
 . Liegt in der Skizze nur ein Profil vor, wird dieses automatisch markiert. - Liegen mehrere Profile vor, klicken Sie auf Profil, und wählen Sie dann das zu drehende Profil aus. Verwenden Sie lediglich nicht einbezogene geschlossene Skizzen in der aktiven Skizzierebene.
- Klicken Sie auf Achse, und wählen Sie eine Achse aus der aktiven Skizzierebene.
- Wenn das Bauteil mehrere Volumenkörper enthält, klicken Sie auf Volumenkörper, und wählen Sie die beteiligten Körper aus.
- Wenn Sie ein offenes Profil wählen, müssen Sie die Option Form anpassen aktivieren und die beizubehaltende Seite angeben. Diese Option kennzeichnet Lösungen, die durch eine Extrusion der offenen Enden eines Profils und durch die Form des Körpers definiert sind. Sie steht nur für offene Profile in Bauteilen zur Verfügung.
- Klicken Sie unter Operation auf Vereinigung, Differenz oder Schnittmenge mit einem anderen Element oder einer Fläche. Klicken Sie unter Operation auf Neuer Volumenkörper, um einen neuen Volumenkörper zu erstellen.
- Wählen Sie unter Ausgabe die Option Volumenkörper oder Fläche.
- Klicken Sie unter Größe auf den Pfeil, und wählen Sie eine Methode für die Ausführung der Drehung aus. (Einige Methoden sind für Basiselemente nicht verfügbar.)
- Wenn Winkel gewählt wird, klicken Sie auf eines der Pfeilsymbole, um die Richtung der Drehung bzw. die gleichmäßige Aufteilung des Winkels in beide Richtungen festzulegen.
- Für Winkel - Winkel geben Sie einen Winkelverschiebungswert für die Drehung in die positive Richtung ein. Geben Sie einen zweiten Winkelverschiebungswert für die Drehung in die negative Richtung ein.
- Klicken Sie für Zu auf einen Skizzierpunkt, einen Arbeitspunkt, einen Modellscheitelpunkt oder eine Ausführungsfläche für Ende.
- Klicken Sie bei der Methode Zwischen auf die Ausführungsebenen für Start und Ende.
- Klicken Sie bei Voll auf die Richtung der Drehung.
- Für Zur Nächsten klicken Sie auf den Volumenkörper zum Beenden der Elementerstellung.
- Klicken Sie auf einen Richtungsbefehl, um das Element in eine Richtung, in beide Richtungen mit unterschiedlichen Werten oder gleichmäßig in beide Richtungen zu drehen. Am Modell wird eine Vorschau der Ergebnisse angezeigt.
- Aktivieren Sie ggf. die Option Form anpassen, wenn Sie ein offenes Profil wählen. Damit wird die Art der Formverteilung ausgewählt: Konturanpassung oder Formanpassung.
- Aktivieren Sie optional das Kontrollkästchen iMates ableiten, um automatisch ein iMate an einer geschlossenen Kontur zu platzieren.
|
Drehung
Erstellt ein Element oder einen Körper durch Rotieren von mindestens einem skizzierten Profil um eine Achse. Profile müssen, außer bei Flächen, geschlossene Konturen sein.
Form
Profil Wählt ein zu rotierendes Profil aus. Wenn mehrere Profile vorhanden sind und keines ausgewählt ist, klicken Sie auf Profil und dann im Grafikfenster auf mindestens ein Profil. Drücken Sie die STRG-Taste, und klicken Sie auf ein Profil, um die Auswahl aufzuheben. |
| | Ein Profil wählt automatisch ein Profil aus. |
| | Mehrere Profile wählt mehrere Profile auf einer Skizzierebene aus. Die Auswahl wird markiert. |
| | Verschachtelte Profile wählt mehrere verschachtelte Profile aus. Das Ergebnis der Drehung einer inneren Kontur ist dem der Drehung einer äußeren Kontur entgegengesetzt. So ergeben z. B. rotierte konzentrische Kreise einen hohlen Torus. |
Achse Wählt die Rotationsachse aus. Die Achse kann eine Arbeitsachse, eine Konstruktionslinie oder eine normale Linie sein. |
Volumenkörper Wählt die beteiligten Volumenkörper in einem Bauteil mit mehreren Körpern aus. |
Ausgabe
Bestimmt das Drehelement als Volumenkörper oder Fläche. |
Volumenkörper | Erstellt aus einem offenen oder geschlossenen Profil einen Volumenkörper. Bei Basiselementen ist die Auswahl offener Profile nicht verfügbar. |
Fläche | Erstellt aus einem offenen oder geschlossenen Profil ein Flächenelement. Kann als Konstruktionsfläche für die Ausführung anderer Elemente oder als Trennwerkzeug zum Erstellen eines getrennten Bauteils verwendet werden. In der Baugruppenumgebung nicht verfügbar. |
Operation
Legt fest, ob die Drehung in Bezug auf ein anderes Element durch Vereinigung, Differenz oder Schnittmenge berechnet wird. Für Basiselemente nicht verfügbar, aber für alle anderen Elemente erforderlich. |
| | Vereinigung Fügt das durch das gedrehte Elemente erstellte Volumen einem anderen Element oder Körper hinzu. In der Baugruppenumgebung nicht verfügbar. |
| | Differenz Entfernt das durch das gedrehte Element erstellte Volumen von einem anderen Element oder Körper. |
| | Schnittmenge Erstellt ein Element aus dem gemeinsamen Volumen des gedrehten Elements und eines anderen Elements oder Körpers. Material, das außerhalb des gemeinsamen Volumens liegt, wird entfernt. In der Baugruppenumgebung nicht verfügbar. |
| | Neuer Volumenkörper Erstellt einen neuen Volumenkörper. Dies ist die Standardauswahl, wenn es sich bei der Drehung um das erste Volumenkörperelement in einer Bauteildatei handelt. Wählen Sie diese Option, um einen neuen Körper in einer Bauteildatei zu erstellen, die bereits einen oder mehrere Volumenkörper enthält. Jeder Körper ist eine unabhängige, von andere Körpern getrennte Sammlung von Elementen. Ein Körper kann Elemente gemeinsam mit anderen Körpern verwenden. |
Größe
AnmerkungDie in dieser Dropdown-Liste verfügbaren Optionen sind abhängig von der Geometrie in der Datei.
Bestimmt die Methode für die Drehung und legt den Rotationswinkel des Profils um eine Mittellinie herum fest. Klicken Sie auf den Pfeil, um die Grenzmethoden aufzulisten, wählen Sie eine Methode, und geben Sie dann einen Wert ein. Drehungen können einen bestimmte Abstand aufweisen oder an einer Arbeitsebene bzw. Bauteilfläche enden.
Winkel Die Vorgabemethode akzeptiert nur einen Winkelwert. Dreht das Profil um den angegebenen Winkel.
Richtungspfeile legen die Richtung der Drehung bzw. die gleichmäßige Aufteilung in beide Richtungen fest.
Winkel - Winkel Akzeptiert zwei verschiedene Winkelwerte zum Drehen des Profils in zwei Richtungen - einen positiven und einen negativen Wert. Klicken Sie auf Asymmetrisch, um den Befehl zu aktivieren, und geben Sie den zweiten Winkelverschiebungswert ein.
Richtungspfeile drehen die beiden Winkelverschiebungen um, sodass der positive Winkel negativ und der negative Winkel positiv wird.
Voll dreht das Profil um 360 Grad.
Zu wählt bei Bauteildrehungen eine Endfläche bzw. -ebene aus, auf der die Drehung ausgeführt werden soll. Führt das Bauteilelement an der gewählten Fläche oder an einer Fläche, die sich über die Ausführungsebene hinaus erstreckt, aus.
Wählt bei Baugruppendrehungen eine Fläche bzw. Ebene aus, auf der die Drehung ausgeführt werden soll. Flächen und Ebenen auf anderen Komponenten können ausgewählt werden. Die ausgewählten Flächen oder Ebenen müssen sich auf derselben Baugruppenebene wie die erstellte Baugruppendrehung befinden.
Zwischen Wählt bei Bauteildrehungen die Start- und Endfläche bzw. -ebene für die Ausführung der Drehung aus.
Wählt bei Baugruppendrehungen eine Fläche bzw. Ebene aus, auf der die Drehung ausgeführt wird. Flächen und Ebenen auf anderen Komponenten können ausgewählt werden. Die ausgewählten Flächen oder Ebenen müssen sich auf derselben Baugruppenebene wie die erstellte Baugruppendrehung befinden. Für Basiselemente nicht verfügbar.
Zur Nächsten Wählt die nächste mögliche Fläche bzw. Ebene für die Ausführung der Drehung in die angegebene Richtung aus. Durch Ziehen des Profils wird die Drehung auf beide Seite der Skizzierebene umgekehrt. Nicht verfügbar für Basiselemente oder Baugruppendrehungen. Endezeichen wählt einen Volumenkörper oder eine Fläche aus, auf dem bzw. der die Drehung ausgeführt werden soll. Mit Umkehren wird die Richtung festgelegt.
AnmerkungFür die Option Zur Nächsten klicken Sie auf den Volumenkörper, um die Elementerstellung zu beenden.
Formanpassung
Wählt die Art der Formverteilung aus: Konturanpassung oder Formanpassung. Diese Option ist in der Bauteilumgebung verfügbar, wenn Sie ein offenes Profil wählen.
| | Formanpassung Wenn die Option Form anpassen aktiviert ist, wird ein gedrehtes Element vom Typ Füllen erstellt. Die offenen Enden des Profils werden, wenn möglich, bis zur Drehachse oder bis zum Begrenzungsrahmen des Körpers erweitert. Die Drehung Form anpassen erzeugt einen stabilen und zuverlässigen Körper in Bezug auf Topologieänderungen auf den Definitionsflächen. |
| | Konturanpassung Wenn Sie die Option Form anpassen abbrechen, wird das offene Profil durch eine Erweiterung der offenen Enden des Profils bis zum Bauteil geschlossen. Diese schließen die Lücke zwischen ihnen, indem die vom Schnittpunkt der Skizzierebene und des Bauteils definierten Kanten eingeschlossen werden. Die Extrusion wird so erstellt, als hätten Sie ein geschlossenes Profil angegeben. |
iMates ableiten
Aktivieren Sie dieses Kontrollkästchen, wenn automatisch ein iMate an einer vollständigen kreisförmigen Kante platziert werden soll. Autodesk Inventor versucht, das iMate an der geschlossenen Kontur zu platzieren, bei der die Wahrscheinlichkeit für einen Nutzen am höchsten ist. Meist sind pro Bauteil nur ein oder zwei iMates erforderlich.
