Die Microsoft Excel-Kalkulationstabellendatei Thread.xls, die sich im Ordner mit den Konstruktionsdaten befindet, enthält Daten für Bohrungs- und Gewindebefehle. Die Anwendungsoptionen und/oder Projekteinstellungen können sich auf den Dateispeicherort der Tabellenkalkulation auswirken.

Die Tabelle enthält verschiedene Arbeitsblätter in einem der folgenden Formate: zylindrische Gewindetypen oder sich verjüngte Gewindetypen.

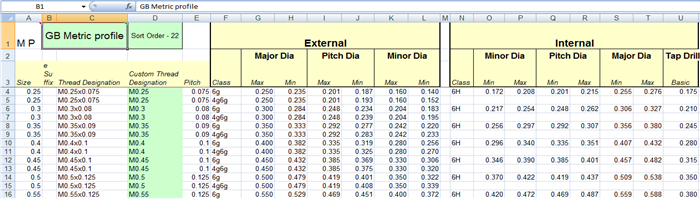

Arbeitsblattformat für den zylindrischen Gewindetyp

Die ersten drei Zeilen enthalten Spaltenüberschriften und andere allgemeine Daten. Folgende Zellen sind in diesem Abschnitt von Bedeutung:

Diese Zelle gibt an, wie das Arbeitsblatt von Bohrungs- und Gewindeelementen verwendet wird.

I gibt an, dass für Abstandsdaten im Arbeitsblatt die Maßeinheit Zoll verwendet wird. Es muss I oder M angegeben sein.
M gibt an, dass für Abstandsdaten im Arbeitsblatt die Maßeinheit Millimeter verwendet wird. Es muss I oder M angegeben sein.
N gibt an, dass das Arbeitsblatt nur Daten für Innengewinde enthält. Es kann X oder N verwendet werden. Wird weder X noch N angegeben, steht das Arbeitsblatt für Außen- und Innengewinde zur Verfügung.
P gibt an, dass es sich bei Spalte E um den Steigungsabstand des Gewindes handelt. Es muss P oder Q angegeben sein.
Q gibt an, dass es sich bei Spalte E um Gewindegänge pro Zoll (TPI = Threads Per Inch) handelt. Es muss P oder Q angegeben sein.
X gibt an, dass das Arbeitsblatt nur Daten für Außengewinde enthält. Es kann X oder N verwendet werden. Wird weder X noch N angegeben, steht das Arbeitsblatt für Außen- und Innengewinde zur Verfügung.

B1/C1

In diesen beiden kombinierten Zellen steht der benutzerspezifische Name des Gewindetyps, der in den Dialogfeldern Bohrung und Gewinde angezeigt wird. Anders als beim eigentlichen Namen des Arbeitsblatts (auf der Registerkarte unten im Fenster) können Sie diesen Namen für den Gewindetyp anpassen (zum Beispiel an die Sprache oder betriebsinterne Bezeichnungen), ohne dass sich dies auf den Austausch von Konstruktionsdaten auswirkt.

Die Nummer in dieser Zelle bestimmt die Reihenfolge, in der die Gewindetypen in den Dialogfeldern aufgelistet werden. Diese Nummer muss nicht sequenziell sein. Gewindetypen mit einer niedrigeren Sortiernummer werden über den Typen mit höheren Nummern platziert.

Der Abschnitt mit den Gewindedaten beginnt in der vierten Zeile. Die Spalten mit den Gewindedaten sind in drei Abschnitte gegliedert:

Die Spalten A bis E enthalten Daten, die für das Innen- und Außengewinde gelten.
Die Spalten F bis L enthalten Daten, die nur auf das Außengewinde zutreffen.
Die Spalten N bis U enthalten Daten, die nur auf das Innengewinde zutreffen.

Im Folgenden finden Sie eine Übersicht über die einzelnen Spalten und deren Inhalt:

A	Gibt die Nenngröße des Gewindedurchmessers als Dezimalwert an.
B	Gibt die Nenngröße des Gewindedurchmessers als optionale Zeichenfolge an, die an den Wert in Spalte A angehängt und im Dialogfeld Bohrung angezeigt wird.
C	Gibt die Gewindebezeichnung in Form eines Schlüssels an, durch den ein bestimmtes Gewinde identifiziert werden kann.
D	Gibt die benutzerdefinierte Gewindebezeichnung an, die in den Dialogfeldern angezeigt wird und optional in die Bohrungs- und Gewindeinfos übernommen werden kann. Sie können diesen Wert ohne Auswirkungen auf das Bohrungs- bzw. Gewindeelement ändern. Falls jedoch mehrere Zeilen dieselbe Gewindebezeichnung aufweisen, muss auch die benutzerdefinierte Gewindebezeichnung in diesen Zeilen identisch sein.
E	Gibt den Achsabstand des Gewindes an. Enthält Zelle A1 den Buchstaben P, zeigt diese Spalte Werte für den Steigungsabstand an. Enthält Zelle A1 den Buchstaben Q, zeigt diese Spalte Werte für die Gewindegänge pro Zoll (TPI) an.
F	Gibt die Toleranzklasse an, welche die Maßtoleranz für das Außengewinde repräsentiert. Bei dieser Klasse handelt es sich auch um einen Schlüssel.
G und H	Diese Spalten geben den Mindest- bzw. Höchstwert für den Außendurchmesser des Außengewindes an, bei dem es sich um den Durchmesser eines virtuellen Zylinders, der den Scheitelpunkt des Außengewindes berührt, handelt.
I und J	Diese Spalten geben den Mindest- bzw. Höchstwert für den Flankendurchmesser des Außengewindes an, bei dem es sich um den Durchmesser eines virtuellen Zylinders handelt, bei dem die Breite des Gewindes der Breite des Zwischenraums entspricht.
K und L	Diese Spalten geben den Mindest- bzw. Höchstwert für den Kerndurchmesser des Außengewindes an, bei dem es sich um den Durchmesser eines virtuellen Zylinders, der den Grund des Außengewindes berührt, handelt.
N	Gibt die Toleranzklasse an, bei der es sich um einen Schlüssel für das Innengewinde handelt.
O und P	Diese Spalten geben den Mindest- bzw. Höchstwert für den Außendurchmesser des Innengewindes an, bei dem es sich um den Durchmesser eines virtuellen Zylinders, der den Grund des Innengewindes berührt, handelt.
Q und R	Diese Spalten geben den Mindest- bzw. Höchstwert für den Flankendurchmesser des Innengewindes an, bei dem es sich um den Durchmesser eines virtuellen Zylinders handelt, bei dem die Breite des Gewindes der Breite des Zwischenraums entspricht.
S und T	Diese Spalten geben den Mindest- bzw. Höchstwert für den Kerndurchmesser des Innengewindes an, bei dem es sich um den Durchmesser eines virtuellen Zylinders, der den Scheitelpunkt des Innengewindes berührt, handelt.
U	Gibt den Gewindebohrungsdurchmesser des Innengewindes an, bei dem es sich um den empfohlenen Bohrungsdurchmesser für die Bohrung handelt.

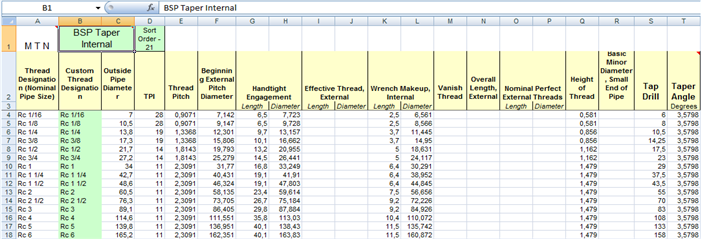

Arbeitsblattformat für den sich verjüngenden Gewindetyp

Die ersten drei Zeilen enthalten Spaltenüberschriften und andere allgemeine Daten. Folgende Zellen sind in diesem Abschnitt von Bedeutung:

Diese Zelle gibt an, wie das Arbeitsblatt von den Bohrungs- und Gewindeelementen verwendet wird.

I gibt an, dass für Abstandsdaten im Arbeitsblatt die Maßeinheit Zoll verwendet wird. Es muss I oder M angegeben sein.
M gibt an, dass für Abstandsdaten im Arbeitsblatt die Maßeinheit Millimeter verwendet wird. Es muss I oder M angegeben sein.
N gibt an, dass das Arbeitsblatt nur Daten für Innengewinde enthält. Es kann X oder N verwendet werden. Wird weder X noch N angegeben, steht das Arbeitsblatt für Außen- und Innengewinde zur Verfügung.
T gibt an, dass das Arbeitsblatt sich verjüngende Gewinde enthält. Alle Arbeitsblätter für sich verjüngende Gewinde müssen diesen Buchstaben aufweisen.
X gibt an, dass das Arbeitsblatt nur Daten für Außengewinde enthält. Es kann X oder N verwendet werden. Wird weder X noch N angegeben, steht das Arbeitsblatt für Außen- und Innengewinde zur Verfügung.

B1/C1

In diesen beiden kombinierten Zellen steht der benutzerspezifische Name des Gewindetyps, der in den Dialogfeldern angezeigt wird. Anders als beim eigentlichen Namen des Arbeitsblatts (auf der Registerkarte unten im Fenster) können Sie diesen Namen für den Gewindetyp anpassen (zum Beispiel an die Sprache oder betriebsinterne Bezeichnungen), ohne dass sich dies auf den Austausch von Konstruktionsdaten auswirkt.

Der Abschnitt mit den Gewindedaten beginnt in der vierten Zeile. Im Folgenden finden Sie eine Übersicht über die einzelnen Spalten und deren Inhalt:

A	Gibt die Gewindebezeichnung (auch bekannt als Nenngröße des Gewindes) an. Hierbei handelt es sich um einen Schlüssel zur Identifizierung der Gewindeauswahl.
B	Gibt die benutzerdefinierte Gewindebezeichnung an, die sich als nützlich erweisen kann, wenn die richtigen Beschriftungen in Zeichnungen eingefügt werden sollen.
C	Gibt den äußeren Rohrdurchmesser an.
D	Gibt den Wert für die Gewindegänge pro Zoll (TPI = Threads Per Inch) an.
E	Gibt den Steigungsabstand an, bei dem es sich um den Abstand von einem Punkt auf einem Gewindegang zu einem entsprechenden Punkt auf dem nächsten Gewindegang, gemessen entlang der Gewindeachse, handelt.
F	Gibt den Anfangswert des Flankenaußendurchmessers an.
G	Gibt die Länge bei Handanzug an, bei der es sich um die reguläre Länge des Anzugs zwischen dem sich verjüngenden Außen- und Innengewinde handelt, wenn diese von Hand zusammengeschraubt werden.
H	Gibt den Flankendurchmesser an einer Position bei Handanzug an.
I	Gibt die effektive Länge des Außengewindes an.
J	Gibt den effektiven (Flanken)Durchmesser des Außengewindes am breiten Ende an.
K	Gibt die Länge des Winderansatzes für das sich verjüngende Innengewinde an.
L	Gibt den Flankendurchmesser am schmalen Ende der Winderansatzlänge für das sich verjüngende Innengewinde an.
M	Gibt die Länge des Auslaufs für das sich verjüngende Außengewinde an.
N	Gibt die Gesamtlänge des sich verjüngenden Außengewindes an.
O	Gibt die Länge für volle, sich verjüngende Außengewinde an.
P	Gibt den Flankendurchmesser für volle, sich verjüngende Außengewinde an.
Q	Gibt die Gewindetiefe an.
R	Gibt den Basiskerndurchmesser am schmalen Ende des Rohrs an.
S	Gibt den Gewindebohrungsdurchmesser des sich verjüngenden Innengewindes an.
T	Gibt den Verjüngungswinkel in Grad als eingeschlossenen Winkel an.

Tabellen mit Gewindedaten bearbeiten

Autodesk Inventor verwendet die Microsoft Excel-Datei Thread.xls, um Daten zu Bohrungs- und Gewindebefehlen zur Verfügung zu stellen. Die Tabelle befindet sich im Ordner mit den Konstruktionsdaten. Die Anwendungsoptionen und/oder Projekteinstellungen können sich auf den Dateispeicherort auswirken.

Die Tabelle enthält verschiedene Arbeitsblätter in einem der folgenden Formate: zylindrische Gewindetypen oder sich verjüngte Gewindetypen. Die Arbeitsblätter enthalten einige gängige Gewindetypen und Gewindebohrungsgrößen gemäß den Industrienormen. Sie können das Arbeitsblatt bearbeiten, um Folgendes zu erreichen:

Ändern der Sortierreihenfolge
Überarbeiten der benutzerdefinierten Gewindebezeichnungen
Überarbeiten der benutzerdefinierten Namen für die Gewindebezeichnungen

Vorzugsweise sollten keine Gewindetypen oder Zeilen gelöscht werden. Falls ein iPart oder das Inhaltscenter versucht, ein Bauteil zu instantiieren, das gelöschte Daten benötigt, schlägt der Vorgang möglicherweise fehl. Informationen zum Hinzufügen eines Gewindetyps finden Sie unter Neuen Gewindetyp oder Durchgangsbohrungstyp hinzufügen.

Sortierreihenfolge ändern

Sie können die Reihenfolge ändern, in der die Gewindetypen in den Dialogfeldern Bohrung und Gewinde angezeigt werden, sodass der am häufigsten verwendete Gewindetyp zuerst aufgeführt wird.

Schließen Sie Autodesk Inventor, und öffnen Sie die Datei Thread.xls.
Klicken Sie auf die Registerkarte für den Gewindetyp, der bearbeitet werden soll.
Ändern Sie in der Zelle D1 die Nummer für die Sortierreihenfolge auf einen Wert zwischen 1 und n, der Ihren Prioritäten entspricht. Diese Nummer muss nicht sequenziell sein.
Speichern Sie die Tabellenkalkulation.
Starten Sie Autodesk Inventor, und überprüfen Sie die Änderungen.

Benutzerdefinierte Gewindebezeichnungen überarbeiten

Sie können die Gewindebezeichnungen anpassen, indem Sie in der Spalte für die benutzerdefinierten Gewindebezeichnungen in der Microsoft Excel-Tabelle für jede Gewindegröße eine Zeichenfolge eingeben. Die Zeichenfolge steht dann für Gewinde- und Bohrungselemente zur Verfügung und kann in die Bohrungsinfos in der Zeichnung übernommen werden.

Schließen Sie Autodesk Inventor, und öffnen Sie die Datei Thread.xls.
Klicken Sie auf die Registerkarte des Arbeitsblatts, das bearbeitet werden soll.
Ändern Sie in der Spalte für die benutzerdefinierte Gewindebezeichnung (Spalte D bei zylindrischen Gewinden und Spalte B bei sich verjüngenden Gewinden) die entsprechende Zelle wie gewünscht.
AnmerkungUm Fehler in der Tabelle zu vermeiden, bearbeiten Sie ausschließlich die Spalte für die benutzerdefinierten Gewindebezeichnungen, nicht die Spalte der Gewindebezeichnungen. Falls mehrere Zeilen dieselbe Gewindebezeichnung aufweisen, muss auch die benutzerdefinierte Gewindebezeichnung in allen Zeilen identisch sein.
Speichern Sie die Tabellenkalkulation.
Starten Sie Autodesk Inventor, und überprüfen Sie die Änderungen.

Benutzerdefinierte Namen für die Gewindebezeichnungen überarbeiten

Sie können die Namen der Gewindetypen ändern, sodass diese in den Dialogfeldern Bohrung und Gewinde in der richtigen Sprache bzw. gemäß den Firmenkonventionen angezeigt werden.

Schließen Sie Autodesk Inventor, und öffnen Sie die Datei Thread.xls.
Klicken Sie auf die Registerkarte des Arbeitsblatts, das bearbeitet werden soll.
Ändern Sie in Zelle B1 den Text mit dem benutzerspezifischen Namen des Gewindetyps, sodass der gewünschte Name angezeigt wird.
Speichern Sie die Tabellenkalkulation.
Starten Sie Autodesk Inventor, und überprüfen Sie die Änderungen.

Neuen Gewindetyp oder Durchgangsbohrungstyp hinzufügen

Die Microsoft Excel-Datei Thread.xls, die sich im Ordner mit den Konstruktionsdaten befindet, enthält Daten für Bohrungs- und Gewindebefehle. Die Anwendungsoptionen und/oder Projekteinstellungen können sich auf den Dateispeicherort der Tabellenkalkulation auswirken. Jedes Arbeitsblatt in der Tabellenkalkulation entspricht einem anderen Gewindetyp. Gewindetypen werden entweder als parallele Gewindetypen oder als Verjüngungsgewindetypen eingestuft.

In der Microsoft Excel-Datei Clearance.xls, die sich im selben Ordner wie die Datei Thread.xls befindet, werden Durchgangsdaten verwaltet. Die Datei Clearance.xls hat nur ein Format.

Zum Erstellen von Gewinde- oder Durchgangsbohrungen in Autodesk Inventor ist Microsoft Excel nicht erforderlich. Excel ist jedoch zum Hinzufügen eines neuen Gewinde- oder Durchgangstyps erforderlich.

So fügen Sie einen Gewindetyp hinzu

Schließen Sie Autodesk Inventor, und öffnen Sie die Datei Thread.xls.
Kopieren Sie ein vorhandenes Arbeitsblatt desselben Typs (parallel oder verjüngend).
Löschen Sie alle oder fast alle Datenzeilen (Zeile 4 und darunter), und fügen Sie nach Bedarf Datenzeilen hinzu.
Benennen Sie das Arbeitsblatt (Gewindetypname) und den benutzerdefinierten Gewindetypnamen (Zelle B1/C1) um.
Bearbeiten Sie die Zellen A1 und D1.
Speichern Sie die Datei.
AnmerkungÄnderungen an der Excel-Datei werden beim Starten aktualisiert.

So fügen Sie einen Durchgangstyp hinzu

Es wird empfohlen, beim Hinzufügen neuer Durchgangstypen in der Datei Clearance.xls ähnlich vorzugehen.
