Zum Verbinden von Kunststoffteilen werden häufig Schnappverschlüsse verwendet. Das Element modelliert die gängigsten Formen eines Schnappverschlusses: den Haken und die Öse. Es basiert auf einer Platzierungsbezugsstelle (ein Punkt in einer Skizze oder ein 3D-Punkt), zwei Richtungen und einem Satz geometrischer Parameter zur Bestimmung der Form, die auch direkt in der Grafikvorschau geändert werden können.

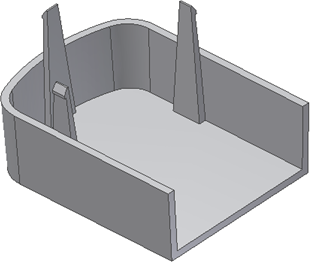

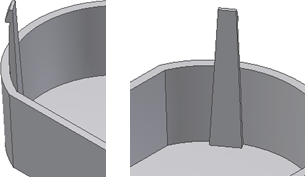

Haken:

Gegenstück:

Die Platzierung eines Schnappverschlusselements wird von einem der folgenden Elemente bestimmt:

Punkt auf einer Skizze, an dem Sie Skizzennormale die Schnapparmrichtung angibt. Klicken Sie auf den Richtungsvorschaupfeil, um die Richtung des Schnapparms umzukehren.
Die Haken-/Gegenstückrichtung ist lotrecht zur Schnapparmrichtung. Klicken Sie auf die Richtungsvorschaupfeile, um zu den vier Quadranten bei 90 Grad zu wechseln.
Arbeitspunkte oder Skizzenpunkte. Wählen Sie Platzierungspunkte aus unterschiedlichen Skizzen- oder Arbeitspunkten aus. In diesem Fall wird die Skizzennormale nicht verwendet, und die Richtung des Schnapparms sowie des Hakens/Gegenstücks müssen durch Auswahl von geometrischen Elemente oder Arbeitselementen definiert werden.
Nach Auswahl der Richtung des Schnapparms und des Hakens/Gegenstücks können Sie beide Ausrichtungen ändern, indem Sie die Pfeile auswählen und ziehen.

Schließlich haben Sie noch die Möglichkeit, die Form des Schnapparms automatisch bis zur nächsten Fläche zu dehnen.

Sie können Bemaßungen für das Schnappverschlusselement mithilfe der Manipulatoren festlegen. Diese stehen in der Vorschau zur Verfügung und ermöglichen die interaktive Definition geometrischer Parameter, wenn die Eingabe präziser Bemaßungen nicht verwendet wird.

In der Vorschau des Schnappverschlusses werden einige Steuerungspunkte angezeigt, die Sie bearbeiten können. Platzieren Sie den Cursor über dem Querschnitt, um die Segmente hervorzuheben, die gezogen werden können. Wenn Sie den Cursor auf Leitpunkten platzieren, werden weitere ziehbare Punkte angezeigt. Einige Punkte bleiben ausgeblendet, um die Übersichtlichkeit der Vorschau zu wahren. Platzieren Sie den Cursor über der Vorschau, um sich mit der Reaktion der Manipulatoren vertraut zu machen.

Es gibt zwei Arten von Manipulatoren:

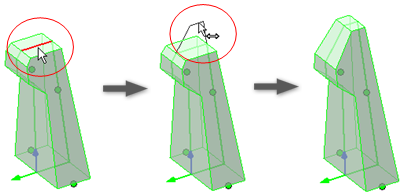

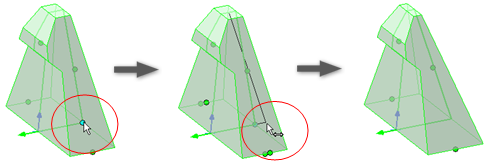

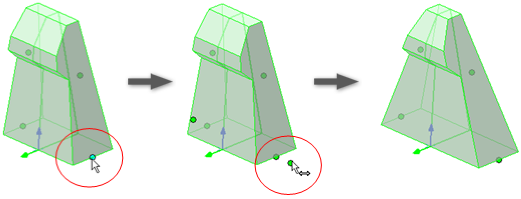

Punktmanipulatoren definieren einige der Winkel- und linearen Parameter des Schnappverschlusses. Die folgenden Abbildungen enthalten Beispiele für die Funktionsweise der Punktmanipulatoren:

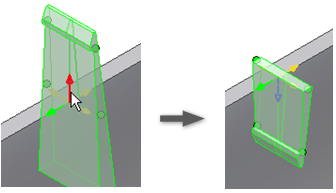

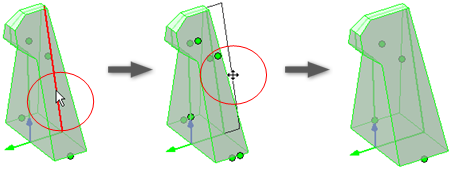

Profilmanipulatoren definieren die linearen Parameter des Schnappverschlusses.

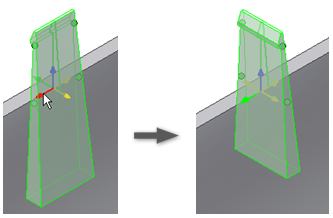

Für das Gegenstück stehen ähnliche Manipulatoren zur Verfügung.

Die Vorschau kann über das bekannte Kontrollkästchen aktiviert bzw. deaktiviert werden.

Erstellen eines Schnappverschlusselements auf einem Bauteil anhand von Punkten in einer 2D-Skizze

Erstellen oder importieren Sie ein dünnwandiges Bauteil.
Erstellen Sie eine 2D-Skizze mit Punkten, die die Platzierungen des Schnappverschlusses darstellen.
Klicken Sie auf Registerkarte Modell Gruppe Plastisches Bauteil Schnappverschluss. Stellen Sie sicher, dass als Platzierungsmethode Nach Skizze ausgewählt ist. In der folgenden Abbildung wird der Schnappverschlussstil Haken des Cantilever-Schnappverschlusses verwendet.
Wenn nur diese Skizze Punkte enthält, werden die Punkte automatisch ausgewählt. Wählen Sie anderenfalls die gewünschten Punkte für die Platzierung aus (mit STRG+Klicken können Sie die Auswahl aufheben).
Beachten Sie, dass die vier möglichen Richtungen für jeden Schnappverschluss auf die XY-Achse der Skizzierebene ausgerichtet sind. Klicken Sie auf den Haken-Richtungspfeil, um die einzelnen Haken richtig auszurichten.
Passen Sie die Schnapparm- und Hakenparameter an, oder verwenden Sie die Manipulatoren, um die gewünschte Form zu erstellen. Die Formmanipulatoren sind nicht aktiv, wenn die Hakenrichtung nach unten weist (dies erleichtert die Richtungsauswahl).
Vergewissern Sie sich, dass die Option Dehnen aktiviert ist, und klicken Sie auf OK.

Erstellen eines Schnappverschlusselements auf einem Bauteil anhand eines 3D-Punkts

Erstellen oder importieren Sie ein dünnwandiges Bauteil. Ziel ist es, ein Schnappverschlusselement auf der kreisförmigen Kante an einer Stelle zu platzieren, die für den Positionierungsstil "Nach Skizze" nicht geeignet ist. Verwenden Sie beispielsweise einen Punkt auf der Kante, an dem die Hakenrichtung vermutlich nicht an der X- oder Y-Achse einer Skizze ausgerichtet ist.
Erstellen Sie die Konstruktionselemente und einen 3D-Arbeitspunkt auf der Innenkante der Wand an der für den Schnappverschluss gewünschten Position. Der 3D-Arbeitspunkt kann beispielsweise der Endpunkt einer Linie sein, die tangential zur Innenkante verläuft. Als Hakenrichtung kann eine Arbeitsachse verwendet werden, die durch den 3D-Arbeitspunkt und den Mittelpunkt der kreisförmigen Kante definiert wird.
Klicken Sie auf Registerkarte ModellGruppe KunststoffteilSchnappverschluss, und stellen Sie sicher, dass die Platzierungsmethode Auf Punkt entspricht.
Wählen Sie den in Schritt 2 definierten Arbeitspunkt als Mittelpunkt aus. Wählen Sie die in der Abbildung blau dargestellte Fläche als Richtung und die in Schritt 2 definierte Arbeitsachse als Hakenrichtung aus.
Passen Sie bei Bedarf die Formparameter an, und klicken Sie auf OK.

Schnappverschluss

Erstellt ein Schnappverschlusselement anhand von Punkten aus 2D-Skizzen oder 3D-Arbeitspunkten und Richtungselementen.

Zugriff:

Multifunktionsleiste: Registerkarte Modell

Gruppe Plastic Part

Schnappverschluss

Stilangabe
	Haken des Cantilever-Schnappverschlusses
	Gegenstück des Cantilever-Schnappverschlusses

Registerkarte Form

Ist für beide Stile gleich. Gibt die Platzierung des Schnappverschlusses an.

Platzierung
	Volumenkörper gibt den Zielkörper des Schnappverschlusselements an.
	Die Platzierungsmethode Nach Skizze erfordert Punkte auf einer Skizzierebene (Mittelpunkte).
		Schnapparmrichtung umkehren/Klemmenrichtung umkehren kehrt die Richtung um (diese entspricht ursprünglich der Skizzennormalen).
		Mittelpunkte gibt die Position des Mittelpunkts an. Mit dem Schalter Mittelpunkt erstellte Punkte werden automatisch ausgewählt.
		Für die Hakenrichtung stehen vier Pfeile in Schritten zu ^{je 90 Grad} zur Auswahl.
	Die Platzierungsmethode Auf Punkt erfordert 3D-Arbeitspunkten oder Skizzenpunkte (Mittelpunkte) und zwei Richtungen.
		Schnapparmrichtung umkehren/Klemmenrichtung umkehren definiert die Richtung.
		Schnapparmrichtung kehrt die Richtung um, sodass der Schnapparm entgegengesetzt zu dem von der Richtungsauswahl definierten Vektor verläuft.
		Das Auswahlwerkzeug Hakenrichtung/Richtung des Gegenstücks gibt die Richtung des Hakens/Gegenstücks an, wenn Auf Punkt ausgewählt wurde.
		Für die Hakenrichtung stehen vier Pfeile in Schritten zu ^{je 90 Grad} zur Auswahl.
