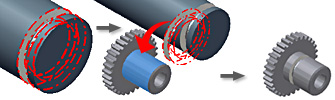

No headersEin iFeature besteht aus einem oder mehreren Elementen, die gespeichert und in anderen Konstruktionen wieder verwendet werden können. Sie können ein iFeature aus einem iPart oder aus einem Satz Elemente erstellen, die Sie für andere Designs als hilfreich erachten. Elemente, die von dem ausgewählten Element abhängig sind, werden in das iFeature aufgenommen. Nachdem Sie ein iFeature erstellt und in einem Katalog gespeichert haben, kann es in einem Bauteil durch Ziehen und Ablegen aus dem Windows Explorer in der Bauteildatei oder durch Verwenden des Werkzeugs iFeature einfügen platziert werden.
Tipps zum Erstellen und Verwenden von iFeatures
- Definieren Sie das ursprüngliche iPart oder iFeature als unabhängiges Element. Verwenden Sie keine Referenzgeometrie.
- Wenn Sie abhängige Geometrie erstellen, machen Sie sie nur von der Geometrie im iFeature abhängig. Vermeiden Sie, Standard-Ursprungsarbeitsebenen, -Achsen oder -Mittelpunkte für Arbeitselemente zu verwenden.
- Verwenden Sie zum Erstellen proportionaler Beziehungen zwischen geometrischen Elementen Ausdrücke anstelle von numerischen Bemaßungen.
- Vermeiden Sie horizontale und vertikale Abhängigkeiten in einem iFeature. Verwenden Sie parallele und lotrechte Abhängigkeiten zu anderer Geometrie in dem iFeature.
- Speichern Sie iFeatures vor dem Verwenden in einem anderen Bauteil.
- Schließen Sie alle gewünschten Parameter im iPart oder iFeature, bevor Sie es in ein tabellengesteuertes iFeature konvertieren. Sie können einem tabellengesteuerten iFeature keine Parameter hinzufügen, die nicht im ursprünglichen iFeature vorhanden waren.
- Um das iFeature im Browser gut sichtbar zu machen, verwenden Sie die iFeature-Anwendungsoption Schlüssel 1 als Spalte für Browser-Namen verwenden.
- Sie können einem tabellengesteuerten iFeature Zeilen hinzufügen sowie Spaltenattribute ändern. Die Änderungen wirken sich allerdings nicht auf platzierte Exemplare des iFeature aus.
- Sie können auch verschiedene Baugruppenwerkzeuge verwenden, um die folgenden iFeatures zu erstellen: Schlüssel, Keilwellen, Kerzbahnprofile, O-Ringe, Wellen oder Zahnräder.
Wie können iFeatures auf einfache Weise erstellt werden?
- Erstellen Sie Parameter genau so, wie Sie Bemaßungen erstellen, oder benennen Sie mit dem Befehl Parameter die Parameter, die Sie in das iFeature aufnehmen möchten. Weisen Sie leicht verständliche Parameternamen zu. Benennen Sie die Standardparameter um, oder klicken Sie auf Hinzufügen, um Benutzerparameter zu erstellen. Alle Parameter, denen Sie benutzerdefinierte Namen zuweisen, werden automatisch im Dialogfeld iFeature extrahieren in der Liste Größenparameter aufgeführt.
- Erstellen Sie ein tabellengesteuertes iFeature aus einem tabellengesteuerten iPart.
Wie können iFeatures auf einfache Weise wieder verwendet werden?
Entscheiden Sie bei der Planung, wie Elementskizzen mit Abhängigkeiten versehen werden sollen, und verwenden Sie Gleichungen statt numerischer Konstanten zum Steuern der Größe und der Abhängigkeitsrelationen. Gleichungen verringern die zum Definieren der Platzierung eines iFeature erforderlichen Parameter und gestatten die Größenänderung des iFeature gegenüber dem Originalelement.
Definieren Sie folgendermaßen Parameter für Elemente, die Sie als iFeatures speichern möchten, um deren Verwendung zu verdeutlichen:
- Verwenden Sie beschreibende Parameternamen wie z. B. Höhe, Breite und Tiefe.
- Legen Sie Größenbeschränkungen fest.
- Liefern Sie Anweisungen oder Erklärungen zur Platzierung oder Positionierung.
- Fügen Sie den iFeatures Platzierungshilfe hinzu. Die Hilfe ist beim Platzieren oder Bearbeiten des iFeature verfügbar.
- Verwenden Sie im entsprechenden Dialogfeld für den Dateinamen (.ide) und das iFeature denselben Namen oder ähnliche Namen.
Klicken Sie im Dialogfeld iFeature extrahieren mit der rechten Maustaste auf den obersten Knoten (Element n) in der Struktur Ausgewähltes Element, und klicken Sie dann auf Umbenennen. Geben Sie einen beschreibenden Namen ohne Leerzeichen als Standardname (der im Browser angezeigt wird, wenn das Konstruktionselement platziert wird) und als Dateiname für das iFeature ein.
Wie werden iFeatures gespeichert?
iFeatures werden in Elementdateien mit der Erweiterung.ide gespeichert. Sie können eine Elementendatei öffnen, um das iFeature anzuzeigen und zu bearbeiten.
Kann ein iFeature verändert werden?
Sie können ein iFeature sowohl in der Elementendatei (.ide) als auch nach Einfügung des iFeature in einer Bauteildatei ändern.
In einer Elementendatei können Sie:
- Größenparameternamen und Eingabeaufforderungen ändern
- Positionsgeometrie und Eingabeaufforderungen ändern
- den iFeature-Namen ändern
- die Grenzwerte in Größenparametern hinzufügen, löschen oder ändern (Werte für Liste bzw. Bereich)
- Platzierungshilfe hinzufügen
Nach dem Einfügen eines iFeature in eine Bauteildatei können Sie:
- Parameter ändern
- eine andere Fläche auswählen, auf der das iFeature platziert werden soll
- das iFeature und das zugehörige Koordinatensystem drehen
- das iFeature verschieben
- die iFeature-Skizze bearbeiten, sodass Bemaßungen oder Abhängigkeiten hinzugefügt, gelöscht oder geändert werden
- Extrahieren Sie benutzerdefinierte iFeature-Eigenschaften in die Bauteildatei.
Änderungen an der Elementendatei (.ide) haben keine Auswirkungen auf platzierte iFeatures in Bauteildateien. Ebenso haben Änderungen an einem einzelnen Exemplar keine Auswirkungen auf andere Exemplare desselben iFeature in derselben Bauteildatei oder in anderen Bauteildateien.
Wie wird ein iFeature platziert?
Wählen Sie die Elementendatei, ziehen Sie sie in das Bauteilfenster, und wählen Sie dann eine Fläche oder eine Arbeitsebene. Da das iFeature möglicherweise nicht die gewünschte Größe oder Position aufweist, können Sie im entsprechenden Dialogfeld Parameter bearbeiten und hinzufügen und dann die iFeature-Skizze bearbeiten, sodass Abhängigkeiten zum Positionieren des Elements hinzugefügt werden.
Falls erforderlich, können Sie die Richtung eines iFeature auf einer Fläche oder Arbeitsebene umkehren.
Größenänderungen wirken sich nur auf das jeweilige Exemplar eines iFeature und nicht auf das Original aus. Wenn Sie zwei Exemplare eines iFeature hinzufügen, müssen Sie die Größe jedes Exemplars separat ändern.
Wie können Parameter in iFeatures verwendet werden?
Verwenden Sie den Befehl Parameter für Folgendes:
- Geben Sie den Parametern beschreibende Namen, bevor Sie ein iFeature erstellen. Namen werden automatisch in die Tabelle mit den Größenparametern für das iFeature aufgenommen.
Benennen Sie z. B. eine Bemaßung mit dem Vorgabenamen "d1" um in "laenge_platte" oder in einen anderen beschreibenden Namen.
- Fügen Sie eine Eingabeaufforderung hinzu, die den Parameter und seine Verwendung näher beschreibt. Die Eingabeaufforderung wird automatisch im Abschnitt Größe angezeigt.
- Geben Sie einen iFeature-Parameter in einer Tabellenspalte zur Verwendung als Kennung im Browser-Namen an.
- Geben Sie den Parameterwert Schlüssel 1 zur Verwendung als Kennung im Browser-Namen an.
Sie können Parameter zwar im Dialogfeld iFeature extrahieren umbenennen; es empfiehlt sich jedoch, die Umbenennung im Dialogfeld Parameter vorzunehmen (Werkzeug Gleichung), bevor Sie das iFeature erstellen.
Wenn das iFeature eingefügt wird, erleichtern der Parametername und die Eingabeaufforderung das Abschätzen der Auswirkungen auf das iFeature.
Sie können sich vergewissern, dass Sie einen Namen für den gewünschten Parameter vergeben haben, indem Sie das Element im Browser auswählen, mit der rechten Maustaste darauf klicken und dann Bemaßungen anzeigen wählen. Doppelklicken Sie anschließend auf die Bemaßung. Der Wert wird in dem Bearbeitungsfeld angezeigt; der Name des Parameters wird in der Titelleiste angezeigt. Sowohl der Name als auch der Wert werden übernommen, wenn iFeatures aus dem Element erstellt werden.
Verwenden Sie iFeature extrahieren, um ein skizziertes Element oder eine Skizze zur künftigen Verwendung zu extrahieren und in einem Katalog zur späteren Wiederverwendung zu speichern. Wenn das ausgewählte Element über geometrisch abhängige Elemente verfügt, werden diese automatisch ausgewählt; Sie können diese aber mit dem Dialogfeld iFeature extrahieren löschen. Sollen alle Elemente eines Bauteils extrahiert werden, wählen Sie das Basiselement aus. Ausgewählte Skizzen können von einem Element einbezogen sein.
Demo zur Erstellung eines iFeatureSo benennen Sie ein iFeature um
Im Dialogfeld iFeature extrahieren wird das zum Erstellen des iFeature verwendete Element und die Geometrie in der Hierarchie der ausgewählten Elemente aufgelistet.
- Klicken Sie in der Elementhierarchie mit der rechten Maustaste auf die oberste Ebene.
- Geben Sie im Bearbeitungsfeld einen neuen Elementnamen ein.
Der neue Name wird im Browser angezeigt, wenn Sie das iFeature platzieren; der gespeicherte Dateiname ändert sich jedoch nicht. Damit ein iFeature leichter verwendet werden kann, sollten Sie der iFeature-Datei (.ide) und dem iFeature ähnliche Namen geben.
So fügen Sie Parameter zum iFeature hinzu oder entfernen sie
Im Dialogfeld iFeature extrahieren werden aktuelle Parameter in der Struktur Ausgewähltes Element und der Liste Größenparameter aufgeführt.
- Klicken Sie, um ein Element zu erweitern, und klicken Sie dann mit der rechten Maustaste, um alle zugehörigen Parameter der Tabelle Größenparameter hinzuzufügen bzw. daraus zu entfernen.
- Klicken Sie mit der rechten Maustaste auf einzelne Parameter, um sie der Tabelle Größenparameter hinzuzufügen bzw. daraus zu entfernen.
Wenn sich Werte im iFeature ändern können, achten Sie darauf, dass Sie dieses zur Tabelle Größenparameter hinzufügen. Wenn Sie ein iFeature platzieren, ist der Wert aller Parameter fest, die sich nicht in der Tabelle Größenparameter befinden.
So ändern Sie Werte in der Tabelle Größenparameter
Die Werte in der Tabelle Größenparameter betreffen nur das platzierte iFeature, nicht das Originalelement.
- Klicken Sie auf die Zeile, deren Werte Sie ändern möchten.
- Klicken Sie in das Feld Name, um einen beschreibenden Namen für den Parameter einzugeben.
- Klicken Sie in das Feld Wert, um den Vorgabeparameter zu überschreiben (innerhalb der unter Grenze angegebenen Bedingungen).
- Klicken Sie in das Feld Grenze, dann auf den Pfeil, um die Bedingungen für Wert anzuzeigen. Wählen Sie eine der folgenden Möglichkeiten:
- Kein (keine Einschränkungen)
- Liste (Einträge auf vorgewählte Werte beschränken)
- Bereich (Minimum, Maximum und Vorgabewerte festlegen)
- Klicken Sie auf das Feld Eingabeaufforderung, um eine beschreibende Anweisung einzugeben, die beim Platzieren des iFeature im Dialogfeld angezeigt wird.
So fügen Sie Positionsgeometrie hinzu, entfernen sie oder benennen sie um
Die Positionsgeometrie beschreibt die Schnittstelle, die zu einem Element verbunden wird, wenn ein iFeature platziert wird. Normalerweise ist es eine Skizzierebene, Sie können jedoch andere geometrische Elemente hinzufügen, die beim Positionieren des iFeature verwendet werden sollen. Geben Sie der Geometrie einen beschreibenden Namen, damit die Platzierung des iFeature leichter verständlich ist.
So fügen Sie Geometrie in der Liste Positionsgeometrie hinzu und entfernen sie
- Klicken Sie in der Hierarchie der ausgewählten Elemente mit der rechten Maustaste auf die hinzuzufügende Geometrie, und wählen Sie den Befehl zum Hinzufügen der Geometrie.
- Klicken Sie in der Liste Positionsgeometrie mit der rechten Maustaste auf die zu entfernende Geometrie, und wählen Sie den Befehl zum Entfernen der Geometrie.
So benennen Sie Positionsgeometrie um
- Klicken Sie in das Feld Name, um einen beschreibenden Namen zur Identifizierung der Positionsgeometrie einzugeben.
- Klicken Sie in das Feld Eingabeaufforderung, um eine Beschreibung einzugeben, die beim Platzieren der Positionsgeometrie in einem Dialogfeld angezeigt wird.
Benutzerdefinierte Symbole für iFeatures erstellen
Sie können eine iFeature-Datei (.ide) öffnen und das Browser-Symbol individuell anpassen. Wenn Sie das iFeature das nächste Mal in einer Bauteildatei platzieren, wird das zugehörige Symbol im Browser entsprechend der Änderung angezeigt. Zuvor platzierte Exemplare desselben iFeature werden nicht entsprechend den Symboländerungen aktualisiert.
Sie können mit dem Anpassen des Symbols in der iFeature-Datei fortfahren und dadurch erreichen, dass das Symbol im Browser bei jedem Platzieren des iFeature anders aussieht.
- Klicken Sie auf
Öffnen, und wechseln Sie zu dem Ordner, in dem iFeatures gespeichert sind. Wählen Sie das iFeature aus, und klicken Sie auf OK. - Klicken Sie in der Multifunktionsleiste auf .
- Wählen Sie bei Bedarf im Dialogfeld Symbol bearbeiten Grafikbefehle zum Anpassen der Symbolabbildung aus. Die Bildgröße beträgt 16 mal 16 Pixel.
- Klicken Sie auf das Häkchen, um Ihre Änderungen zu speichern. Das Symbol im Browser wird entsprechend dem neuen Aussehen aktualisiert.
- Speichern Sie die iFeature-Datei.
Jedes Mal, wenn Sie das iFeature einsetzen, wird dessen neues Symbol verwendet. Selbst wenn Sie das iFeature bearbeiten, behält das Symbol sein benutzerdefiniertes Aussehen.
Sie können eine iFeature-Datei sowie ein in ein Modell eingefügtes iFeature bearbeiten.
So bearbeiten Sie eine iFeature-Datei
- Öffnen Sie eine iFeature-Datei.
- Klicken Sie in der Multifunktionsleiste auf .
- Fügen Sie gegebenenfalls eine oder mehrere benutzerdefinierte iProperties zum iFeature hinzu. Die benutzerdefinierten Eigenschaften werden der Registerkarte mit den benutzerdefinierten Eigenschaften der Bauteildatei, die das iFeature beinhaltet, hinzugefügt.
- Bearbeiten Sie im Dialogfeld iFeature bearbeiten die Größenparameter und Positionsgeometriedateien: Doppelklicken Sie in der Tabelle auf ein Element, und geben Sie den neuen Wert ein. Um Grenzen für einen Parameter festzulegen, klicken Sie auf den Eintrag Grenze und wählen Kein, Bereich oder Liste aus.
- Klicken Sie auf Anwenden.
Bereits platzierte Exemplare des iFeature sind von den Änderungen an der iFeature-Datei nicht betroffen.
So bearbeiten Sie ein platziertes iFeature
- Klicken Sie im Browser mit der rechten Maustaste auf das iFeature, und wählen Sie iFeature bearbeiten.
- Um die Platzierung des iFeature zu ändern, klicken Sie auf Position, und wählen Sie eine neue Fläche oder Arbeitsebene.
- Um Parameterwerte zu ändern, klicken Sie auf die Zeile, und geben Sie einen neuen Wert ein.
- Klicken Sie auf das Symbol zum Verschieben des Koordinatensystems, und verschieben bzw. drehen Sie das iFeature, um das Koordinatensystem neu zu orientieren.
- Klicken Sie im Browser mit der rechten Maustaste auf das iFeature, und wählen Sie Skizze bearbeiten.
- Fügen Sie Bemaßungen und Abhängigkeiten hinzu, um Größe und Position des iFeature nach Bedarf zu ändern.
Andere Exemplare des iFeature in dieser Datei oder bereits platzierte Exemplare sind von Änderungen an dem iFeature nicht betroffen.
Extrahiert mindestens ein skizziertes Element oder eine Skizze, sodass ein erneuter Einsatz in anderen Konstruktionen möglich ist. Elemente oder Skizzen können im Grafikfenster oder im Browser ausgewählt werden. Wenn das ausgewählte Element über geometrisch abhängige Elemente verfügt, werden diese ebenfalls ausgewählt.
Ausgewählte Skizzen können von einem Element einbezogen sein.
Es können Parameternamen, Größe sowie Anweisungen zur Verwendung angegeben werden. Werte können beim Platzieren des Elements bearbeitet werden.
Listet iFeature-Parameter auf, die für die Schnittstelle gewählt wurden. Parameter können in der erweiterten Elementhierarchie oder im Grafikfenster ausgewählt werden. Klicken Sie zum Aktivieren auf das Textfeld.
- Name: Dem Parameter kann ein beschreibender Name gegeben werden. Wählen Sie einen Namen, der bei der Wiederverwendung des iFeature nützlich ist, wie z. B. die Funktion des Parameters. Der Name wird beim Platzieren des iFeature im Browser angezeigt.
- Wert: Die Vorgabe ist der aktuelle Parameterwert. Der neue Wert ist durch den Wert im Feld Grenze eingeschränkt.
- Grenze: Schränkt Einträge im Feld Wert ein. Klicken Sie zum Auflisten der Optionen auf den Pfeil.
- Keine: Es werden keine Einschränkungen für das Feld Wert festgelegt.
- Bereich: In der Titelleiste des Dialogfelds Bereich festlegen wird der Parametername angezeigt. Geben Sie einen Minimal- und Maximalwert einschließlich Symbolen für Kleiner als, Gleich und Unendlich an. Sie können einen Standardwert eingeben. Im Feld Minimal ermöglichen negative Werte die Änderung der Tiefenrichtung bzw. der Position einer Skizzenkurve relativ zu einer Kante des platzierten iFeature.
- Liste: Geben Sie Werte ein bzw. fügen Sie Werte aus der Zwischenablage ein. Klicken Sie in das Feld Wert, um einen Wert einzugeben; klicken Sie unter die letzte Zeile, um einen Wert hinzuzufügen. Wenn Werte aus einer Kalkulationstabelle eingefügt werden, werden diese auf verschiedenen Zeilen im Feld Wert platziert. Die Werte werden sortiert, wenn die Liste erneut geöffnet wird.
- Eingabeaufforderung: Der in diesem Feld eingegebene Text wird beim Platzieren des iFeature in einem Dialogfeld angezeigt. Geben Sie beschreibende Anweisungen ein, die die Verwendung erläutern. Klicken Sie in das Feld Eingabeaufforderung, um es zu bearbeiten.
Ermöglicht die Bearbeitung von Parameternamen sowie der Größe und der Anleitungen für die Platzierung von iFeatures. Wenn das ausgewählte Element über geometrisch abhängige Elemente verfügt, können diese ebenfalls bearbeitet werden.
Listet die im iFeature enthaltenen Elemente und Skizzen auf.
Das skizzierte Element, das zuerst aufgeführt wird, ist das Basiselement des iFeature. Die Skizze im Basiselement wird zum Positionieren des iFeature verwendet, wenn dieses platziert wird.
Listet die iFeature-Parameter auf. Doppelklicken Sie auf einen Wert, um ihn zu bearbeiten.
- Name: Dem Parameter kann ein beschreibender Name gegeben werden. Wählen Sie einen Namen, der bei der Wiederverwendung des iFeature nützlich ist, wie z. B. die Funktion des Parameters. Der Name wird beim Platzieren des iFeature im Browser angezeigt.
- Wert: Die Vorgabe ist der aktuelle Parameterwert. Der neue Wert ist durch den Wert im Feld Grenze eingeschränkt.
- Grenze: Schränkt Einträge im Feld Wert ein. Klicken Sie zum Auflisten der Optionen auf den Pfeil.
- Keine: Es werden keine Einschränkungen für das Feld Wert festgelegt.
- Bereich: In der Titelleiste des Dialogfelds Bereich festlegen wird der Parametername angezeigt. Geben Sie einen Minimal- und Maximalwert einschließlich Symbolen für Kleiner als, Gleich und Unendlich an. Es kann ein Vorgabewert eingegeben werden. Im Feld Minimal ermöglichen negative Werte die Änderung der Tiefenrichtung bzw. der Position einer Skizzenkurve relativ zu einer Kante des platzierten iFeature.
- Liste: Geben Sie Werte ein bzw. fügen Sie Werte aus der Zwischenablage ein. Klicken Sie in das Feld Wert, um einen Wert einzugeben; klicken Sie unter die letzte Zeile, um einen Wert hinzuzufügen. Wenn Werte aus einer Kalkulationstabelle eingefügt werden, werden diese auf verschiedenen Zeilen im Feld Wert platziert. Die Werte werden sortiert, wenn die Liste erneut geöffnet wird.
- Eingabeaufforderung: Der in diesem Feld eingegebene Text wird beim Platzieren des iFeature in einem Dialogfeld angezeigt. Geben Sie beschreibende Anweisungen ein, die die Verwendung erläutern. Klicken Sie in das Feld Eingabeaufforderung, um es zu bearbeiten.
