Verwenden Sie den Befehl Teilen zum Trennen von Bauteilflächen, sodass Sie Verjüngungen hinzufügen, ein Bauteil stutzen und eine der entstehenden Seiten entfernen oder aber ein Bauteil in zwei Volumenkörper teilen können. Außerdem können Sie mit dem Befehl Teilen Flächen in Volumen- und Oberflächenkörpern bzw. Bauteile in Volumenkörpern teilen.

Welche Geometrie kann als Trennlinie verwendet werden?

Sie können ein Bauteil mit einer Arbeitsebene trennen oder eine Trennlinie auf einer Arbeitsebene oder einer Bauteilfläche skizzieren. Die skizzierte Trennlinie kann aus Linien, Bogen und Splines bestehen. Ein Oberflächenkörper wird häufig als Trennwerkzeug für den Befehl Volumenkörper teilen verwendet.

Können geteilte Flächen unterschiedliche Verjüngungswinkel haben?

Sie können alle Flächen in einem oder mehreren Schritten trennen und dann das Werkzeug Flächenverjüngung verwenden, um jeder Fläche eigene Verjüngungswinkel zuzuweisen.

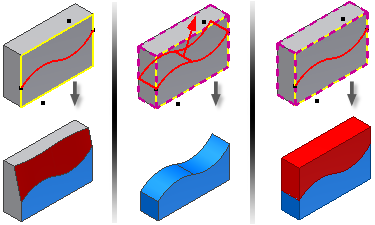

Trennen einer Fläche, Stutzen eines Bauteils, Erstellen eines Bauteils mit mehreren Körpern

Klicken Sie auf Registerkarte ModellGruppe ÄndernTeilen, um ein Bauteil in mehrere Körper zu teilen oder es zu stutzen und eine Seite zu entfernen. Sie können auch eine oder mehrere Flächen trennen und dann eine Verjüngung auf ausgewählte Flächen anwenden. Sie haben darüber hinaus die Möglichkeit, eine oder mehrere Flächen auf einem Oberflächenkörper zu trennen.

Erstellen Sie zunächst ein Bauteil, und positionieren Sie eine Arbeitsebene, oder skizzieren Sie eine 2D-Trennlinie auf einer Bauteilfläche bzw. Arbeitsebene, die als Trennwerkzeug verwendet werden soll. Sie können als Trennwerkzeug stattdessen auch einen Oberflächenkörper verwenden.

So trennen Sie Flächen von Volumen- oder Oberflächenkörpern

Rufen Sie den Befehl Teilen auf, und klicken Sie im Elementdialogfeld auf die Methode Fläche trennen.
Anmerkung Mit der Methode Fläche trennen werden einzelne Flächen geteilt, während mit der Methode Volumenkörper stutzen das Bauteil geteilt und der abgetrennte Teil entfernt wird. Mit der Methode Volumenkörper teilen werden mehrere Volumenkörper erstellt.
Wählen Sie eine 2D- oder 3D-Skizze, eine Arbeitsebene oder eine Fläche aus, die als Trennwerkzeug dienen soll.
Anmerkung3D-Skizzen müssen auf den zu trennenden Flächen liegen und diese Flächen vollständig schneiden.
Wählen Sie eine der folgenden Möglichkeiten:
- Klicken Sie auf die Schaltfläche Alle, und wählen Sie das Bauteil oder den Oberflächenkörper aus, um alle Flächen zu trennen.
- Klicken Sie auf Auswählen, und wählen Sie dann eine oder mehrere zu teilende Flächen des Bauteils bzw. Oberflächenkörpers aus.
Klicken Sie auf OK.

Nach der Trennung von Bauteilflächen können Sie mit dem Befehl Flächenverjüngung eine Verjüngung zuweisen.

So stutzen Sie ein Bauteil und entfernen eine Seite

Rufen Sie den Befehl Teilen auf, und klicken Sie im Elementdialogfeld auf die Methode Volumenkörper stutzen.
Wählen Sie das Trennwerkzeug aus, und klicken Sie dann auf die Arbeitsebene, die 2D-Skizze bzw. den Oberflächenkörper, die bzw. der als Trennwerkzeug verwendet werden soll.
Klicken Sie auf die Richtungsmethode, um anzugeben, welche Seite entfernt werden soll.
Klicken Sie auf OK.

AnmerkungMit dem Befehl Volumenkörper stutzen kann keine Seite eines Oberflächenkörpers entfernt werden. Volumenkörper stutzen kann nur für Volumenkörper verwendet werden.

So teilen Sie ein Bauteil in mehrere Volumenkörper

Rufen Sie den Befehl Teilen auf, und klicken Sie im Elementdialogfeld auf die Methode Volumenkörper teilen.
Wählen Sie das Trennwerkzeug aus, und klicken Sie dann auf die Arbeitsebene, die 2D-Skizze bzw. den Oberflächenkörper, die bzw. der als Trennwerkzeug verwendet werden soll.
Enthält die Bauteildatei nur einen Volumenkörper, ist der Volumenkörper automatisch ausgewählt. Sind mehrere Volumenkörper vorhanden, wählen Sie den zu teilenden Volumenkörper aus.
Klicken Sie auf OK.

AnmerkungVolumenkörper in einer Bauteildatei mit mehreren Körpern können als einzelne Bauteildateien exportiert werden. Hierfür wird der Befehl Bauteil erstellen oder Komponenten erstellen verwendet. Mit diesem Arbeitsablauf erstellte Dateien sind assoziativ zur übergeordneten Bauteildatei.

So erstellen Sie zwei Bauteile aus einem getrennten Bauteil

Standardmäßig entfernt der Befehl Teilen eine Seite des geteilten Bauteils. Sie können jedoch ein Bauteil auch in zwei Teile teilen und jedes Bauteil unter einem eindeutigen Namen speichern.

Skizzieren Sie eine Trennlinie auf einer Bauteilfläche.
Klicken Sie auf Speichern unter Kopie speichern unter, um das Bauteil mit der Trennlinie und beiden Hälften intakt zu speichern.
Verwenden Sie den Befehl Teilen mit der Methode Volumenkörper stutzen, um das Bauteil zu teilen und die ausgewählte Hälfte zu entfernen.
Verwenden Sie den Befehl Kopie speichern unter, um die erste Hälfte des Bauteils zu speichern.
Öffnen Sie die ursprüngliche Datei, und wählen Sie dann den Befehl Teilen mit der Methode Volumenkörper stutzen, um die andere Hälfte des Bauteils zu entfernen.
Verwenden Sie den Befehl Kopie speichern unter, um die zweite Hälfte des Bauteils zu speichern.

Beide Hälften des Bauteils sind nun in verschiedenen Dateien gespeichert.

AnmerkungMit diesem Arbeitsablauf erstellte Dateien sind nicht untereinander oder mit der ursprünglichen Quelldatei assoziativ. Jede Datei ist eindeutig. Verwenden Sie die Methode Volumenkörper teilen in einem Bauteil mit mehreren Körpern, wenn Assoziativität erforderlich ist.

Fläche oder Bauteil trennen

Trennt Bauteilflächen, stutzt das gesamte Bauteil und entfernt eine der daraus entstehenden Seiten oder teilt einen Volumenkörper in zwei Körper. Die Option Fläche trennen ermöglicht es, Flächen auf beiden Seiten der Teilung Verjüngungen zuzuweisen. Es können auch 3D-Kurven zum Trennen von Flächen ausgewählt werden.

AnmerkungDie Optionen Volumenkörper stutzen und Volumenkörper teilen sind bei Auswahl von 3D-Kurve als Trennwerkzeug deaktiviert.

Zugriff:

Multifunktionsleiste: Registerkarte Modell

Gruppe Ändern

Methode

Wählt eine Fläche beziehungsweise ein vollständiges Bauteil zur Teilung aus.
Fläche trennen	Wählt eine oder mehrere in zwei Teile zu trennende Flächen aus.
Volumenkörper stutzen	Wählt ein zu teilendes Bauteil oder einen zu teilenden Körper aus und entfernt eine Seite.
Volumenkörper teilen	Wählt die Arbeitsebene bzw. die Trennlinie aus, die zum Teilen eines Volumenkörpers in zwei Teile verwendet wird.

Auswahl

Wenn die Methode Fläche trennen aktiv ist, werden hiermit alle oder bestimmte Flächen zum Trennen ausgewählt.
Trennwerkzeug	Wählt eine Arbeitsebene, eine Oberfläche oder eine Skizze aus, um eine Fläche oder einen Volumenkörper in zwei Teile zu teilen.
Flächen	Ist die Methode Fläche trennen aktiv, werden zu trennende Flächen ausgewählt.
Volumenkörper	Ist die Methode Volumenkörper stutzen oder Volumenkörper teilen aktiv, wird ein zu stutzender oder zu teilender Volumenkörper ausgewählt.

Flächen

Wenn die Methode Fläche trennen aktiv ist, werden hiermit alle oder bestimmte Flächen zum Trennen ausgewählt.
Alle Flächen	Wählt alle Flächen zum Trennen aus. Klicken Sie auf OK.
Flächen auswählen	Wählt Flächen zum Trennen aus. Klicken Sie auf Flächen, wählen Sie die zu trennenden Flächen aus, und klicken Sie auf OK.

Entfernen

Wenn die Methode Volumenkörper stutzen aktiv ist, klicken Sie auf die Schaltfläche Zu entfernende Seite, um eine Vorschau anzuzeigen, und klicken dann auf OK, um die angegebene Seite zu entfernen.
