Fläche löschen

Der Befehl Fläche löschen unterscheidet sich vom Befehl Löschen (Drücken der ENTF-Taste).

• Mit der ENTF-Taste wird ausgewählte Geometrie aus dem Bauteil entfernt. Das Wiederherstellen ist, abgesehen vom unmittelbar folgenden Einsatz des Befehls Rückgängig, nicht möglich. Sie können die ENTF-Taste nicht zum Entfernen einzelner Flächen verwenden.
• Der Befehl Fläche löschen erstellt ein Element Fläche löschen und platziert ein Symbol in der Browser-Hierarchie. Bei diesem Vorgang wird ein Bauteil automatisch in eine Fläche umgewandelt, und das Bauteilsymbol am oberen Rand des Browsers wird durch ein Flächensymbol ersetzt.

Da mit Fläche löschen ein Element erstellt wird, können Sie mit Element bearbeiten Änderungen vornehmen wie an jedem anderen Element. Klicken Sie anschließend auf Aktualisieren, um die Änderungen zu übernehmen.

Der Befehl Fläche löschen bietet unter anderem folgende Anwendungsmöglichkeiten:

Löschen Sie eine oder mehrere Flächen, um ein Bauteil in eine Fläche umzuwandeln. Bringen Sie auf der resultierenden Fläche einen Aufkleber an, und speichern Sie anschließend das Bauteil. Platzieren Sie das Bauteil in einer Baugruppe, in der sich der Aufkleber über zwei Bauteile erstrecken muss, und verwenden Sie Baugruppenabhängigkeiten zum Positionieren.

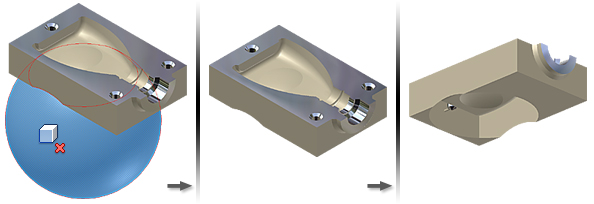

Die folgende Abbildung zeigt das Ergebnis einer Flächenlöschung bei deaktivierter Option Korrigieren.

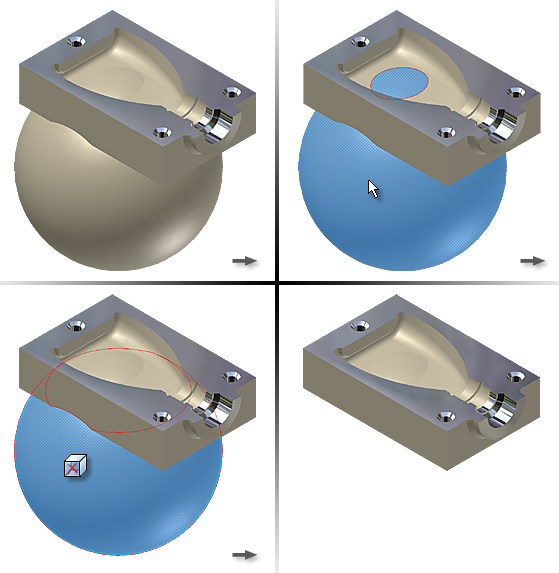

Löschen Sie eine oder mehrere Flächen, und verwenden Sie dabei die Option Korrigieren, um benachbarte Flächen zu dehnen. Abstände zwischen Flächen, wie z. B. beim Löschen einer Rundung, werden repariert, indem benachbarte Flächen erweitert werden, bis sie sich schneiden.

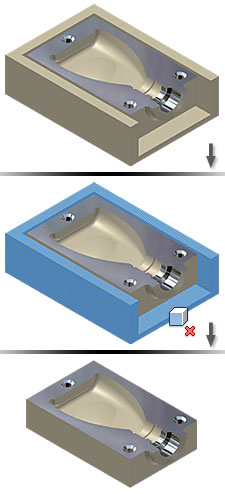

Löschen Sie ein Stück, beispielsweise das Ergebnis der Definition eines Formaufbaus. Wenn Sie die Gussform modellieren und das Bauteil aus der Basis schneiden, bleibt ein Stück übrig. Verwenden Sie Fläche löschen, um das Stück aus dem Hohlraum zu löschen.

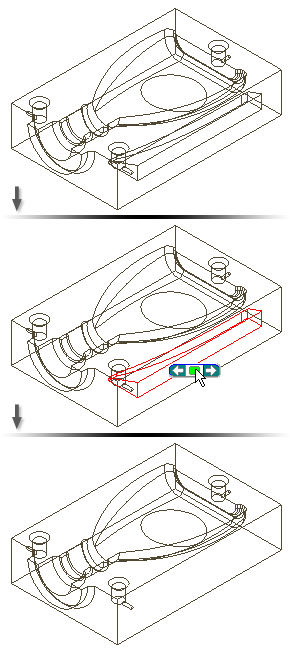

Löschen Sie einen Hohlraum, um Masse für das Modell wiederherzustellen. Bei einigen Modellierungsoperationen, wie z. B. beim Erstellen einer Wandstärke ohne Entfernen einer Fläche, wird ein Hohlraum innerhalb eines Modells erstellt, der später entfernt werden soll. Da der Hohlraum in einem Modell verborgen ist, bewegen Sie sich mit der Methode Andere auswählen durch die Auswahlmöglichkeiten, um den zu löschenden Hohlraum zu markieren.

Bauteilflächen oder Stücke löschen

Sie können einzelne Flächen oder alle Flächen eines Stücks löschen. Bei diesem Vorgang wird im Browser ein Element Fläche löschen erstellt, und das Bauteil wird automatisch in eine Fläche umgewandelt.

Klicken Sie in der Multifunktionsleiste auf Registerkarte ModellGruppe FlächeFläche löschen. Wählen Sie im Dialogfeld Löschen eine Option: Klicken Sie auf Einzelne Fläche auswählen, um eine oder mehrere zu löschende Flächen festzulegen. Aktivieren Sie ggf. die Option Korrigieren, um zu versuchen, Lücken zwischen verbleibenden benachbarten Flächen zu korrigieren. Klicken Sie auf Stück oder Hohlraum auswählen, um alle Flächen auf dem ausgewählten Stück zu löschen. Löschen Sie ggf. einen Hohlraum. Positionieren Sie den Cursor über einer Hohlraumfläche. Da sich der Hohlraum innerhalb des Modells befindet, wird zunächst die Außenfläche ausgewählt. Wenn das Symbol Andere auswählen angezeigt wird, klicken Sie auf den Pfeil, um sich durch die Auswahlmöglichkeiten zu bewegen, und klicken Sie anschließend auf den Hohlraum. Klicken Sie auf OK. Demo zur Verwendung von Fläche löschen bei ausgewählter Option Korrigieren

Fläche löschen

Löscht eine Fläche, ein Stück oder einen Hohlraum eines Bauteils und wandelt das Bauteil automatisch in eine Fläche um. Bei diesem Vorgang wird das Bauteilsymbol durch ein Flächensymbol ersetzt, und in der Browser-Hierarchie wird ein Symbol für ein Element Fläche löschen eingefügt.

Zugriff:

Multifunktionsleiste: Registerkarte Modell Gruppe Fläche Fläche löschen

Flächen	Wählt eine oder mehrere zu löschende Flächen aus, je nachdem, ob eine einzelne Fläche oder ein Stück gewählt wird.
Einzelne Fläche auswählen	Legt fest, dass eine oder mehrere einzelne Flächen gelöscht werden.
Stück auswählen	Legt fest, dass alle Flächen des Stücks gelöscht werden.
Korrigieren	Bei aktivierter Option wird beim Löschen einzelner Flächen versucht, Lücken zu korrigieren, indem benachbarte Flächen gedehnt werden, bis sie sich schneiden. Nicht für ein Stück verfügbar.
