No headersBasisvolumenkörper sind importierte Modelle, die in anderen CAD-Systemen erstellt und im nativen Dateiformat oder als neutrale AutoCAD SAT- bzw. STEP-Dateien gespeichert wurden. Sie öffnen einen Basisvolumenkörper in Autodesk Inventor als Basiselement mit fester Größe (das erste in einer Datei). Im Gegensatz zu Autodesk Inventor-Modellen können Sie auf die Skizzen oder Elemente, mit denen ein Basisvolumenkörper erstellt wurde, nicht zugreifen.
Es gibt in Inventor zwei Bearbeitungsumgebungen für Basisvolumenkörper. Wenn Inventor Fusion-Technologie installiert ist, wird beim Bearbeiten eines Basisvolumenkörpers Fusion gestartet ,und der Basisvolumenkörper wird in der Fusion-Umgebung bearbeitet. Sobald Sie die Fusion-Bearbeitungssitzung beendet haben und zur Inventor-Umgebung zurückgekehrt sind, wird das bearbeitete Modell wieder im Inventor-Grafikfenster angezeigt. Dabei werden jegliche neue oder bearbeitete Elemente berücksichtigt.
Das Bearbeiten von Basisvolumenkörpern mit Inventor Fusion-Technologie ist die Standardeinstellung. Um diese Einstellung zu deaktivieren und die standardmäßige Inventor-Bearbeitungsumgebung für Basisvolumenkörper zu verwenden, klicken Sie auf der Registerkarte Extras auf Anwendungsoptionen. Klicken Sie im Dialogfeld Anwendungsoptionen auf die Registerkarte Bauteil, und aktivieren Sie die Option Ältere Umgebung der Volumenkörperbearbeitung in der linken unteren Ecke des Dialogfelds.
Die andere Umgebung, in der Sie Basisvolumenkörper bearbeiten können, ist die normale Volumenkörperumgebung in Inventor, wenn Inventor Fusion-Technologie nicht installiert ist. In der Inventor-Volumenkörperumgebung verwenden Sie Befehle, um einen importierten Basisvolumenkörper zu ändern. Durch die Änderungen werden dem Volumenkörper keine Elemente hinzugefügt, außer Arbeitselemente, die als Konstruktionsgeometrie verwendet werden. Die übrigen Themen in diesem Abschnitt der Hilfe beziehen sich auf die standardmäßige Inventor-Umgebung für Basisvolumenkörper.
Inwiefern unterscheidet sich die Inventor-Volumenkörperumgebung von der Bauteilumgebung?
|
| Bauteilumgebung | Volumenkörperumgebung |
Datei öffnen | Automatisch in Umgebung, wenn Sie eine Datei erstellen oder öffnen. | Doppelklicken Sie auf das Basisvolumenkörper-Symbol im Browser, um die Volumenkörperumgebung zu aktivieren, oder klicken Sie mit der rechten Maustaste auf das Basisvolumenkörper-Symbol, und wählen Sie Volumenkörper bearbeiten aus dem Kontextmenü. |
Befehle | Skizzen und Elemente, die dann zu Bauteilen kombiniert werden, werden erstellt und bearbeitet. Element- und Skizzenbefehle fügen einem Basisvolumenkörper Geometrie hinzu, solange die Volumenkörperumgebung aktiviert ist. | Mit speziellen Befehlen können Sie einen Basisvolumenkörper dehnen oder zusammenziehen und Flächen löschen. |
Geometrie | Setzen Sie geometrische Elemente durch Bemaßungen und Abhängigkeiten zueinander ins Verhältnis. Aktivieren Sie Skizzen oder Elemente, um Werte zu ändern. | Änderungen sind nicht parametrisch und fügen keine Elemente hinzu. Arbeitselemente können als Konstruktionsgeometrie hinzugefügt werden. Verwenden Sie die Option Aktualisieren, um die Volumenkörperumgebung zu schließen. |
Welche Prozesse werden in der Volumenkörperumgebung durchgeführt?
- Positionieren von Arbeitselementen zur Verwendung als Konstruktionsgeometrie.
- Dehnen oder Zusammenziehen eines Basisvolumenkörpers über eine Arbeitsebene oder planare Bauteilfläche.
- Nicht parametrisches Verschieben einer oder mehrerer Flächen.
- Löschen eines Basisvolumenkörpers, nachdem Kanten einer Fläche zur Verwendung als Profil beibehalten wurden.
Sie können die Befehle für Messen und Präzise Eingabe zur Eingabe von Werten verwenden, wenn Sie die Größe eines Basisvolumenkörpers ändern.
Wenn Sie den Basisvolumenkörper aktualisieren, damit die Änderungen übernommen werden, werden die Elemente, die in der Bauteilumgebung hinzugefügt wurden, neu positioniert.
Welche Aufgaben sind in der Volumenkörperumgebung nicht verfügbar?
Sie können folgende Elemente in der Volumenkörperumgebung nicht hinzufügen, ändern oder löschen:
- Bemaßungen
- Abhängigkeiten
- Skizzen
- Elemente, ausgenommen Arbeitselemente
Wie bearbeite ich einen Basisvolumenkörper mit Inventor Fusion-Technologie?
- Starten Sie Inventor.
- Öffnen Sie einen Basisvolumenkörper (SAT- oder STEP-Datei). Doppelklicken Sie dann im Browser auf den Basisvolumenkörper, um die Inventor Fusion-Technologie zu aktivieren. Sie können auch mit der rechten Maustaste auf den Basisvolumenkörper im Browser klicken und Volumenkörper bearbeiten aus dem Kontextmenü wählen.
- In einer Meldung werden Sie darauf hingewiesen, dass Fusion gestartet wird und auf Inventor nicht mehr zugegriffen werden kann. Klicken Sie zum Schließen des Dialogfelds und Öffnen von Fusion auf OK.
- Bearbeiten vorhandener Elemente oder Hinzufügen neuer Elemente eines Modells in Inventor Fusion-Technologie.
- Wenn Sie fertig sind, klicken Sie auf den Befehl Zurück zu Inventor
auf dem Fusion-Werkzeugkasten, um das bearbeitete Modell im .SAT- Format zu speichern, und kehren Sie zur Inventor-Umgebung zurück.

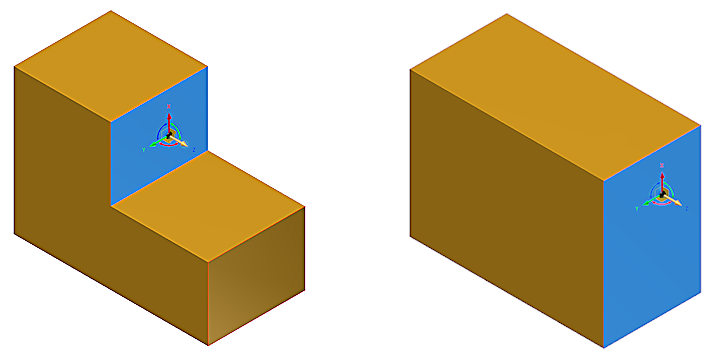

Fläche auf einem Basisvolumenkörper oder Element verschieben
Verschieben von Flächen durch Freie Verschiebung
Öffnen Sie die zu bearbeitende Datei:
- Öffnen Sie ein Bauteil-, Baugruppen- oder Schweißkonstruktionsdokument.
- Öffnen Sie einen Basisvolumenkörper (eine spezifische, nicht native CAD-Datei oder eine SAT- bzw. STEP-Datei). Doppelklicken Sie dann im Browser auf den Basisvolumenkörper, um die Volumenkörperumgebung zu aktivieren. Sie können auch mit der rechten Maustaste auf den Basisvolumenkörper im Browser klicken und Volumenkörper bearbeiten aus dem Kontextmenü wählen.
- Doppelklicken Sie bei einer Schweißkonstruktion im Browser auf den Ordner Vorbereitungen.
- Klicken Sie in der Multifunktionsleiste auf
. - Die Option Freie Verschiebung ist standardmäßig aktiviert.
- Klicken Sie auf eine oder mehrere Flächen, die Sie verschieben möchten.
- Klicken Sie auf die rote, grüne oder blaue Dreiergruppe, um die Fläche (oder Flächen) dynamisch entlang der X-, Y- oder Z-Achse zu ziehen. Sie können auch einen numerischen Wert in das Werteingabefeld eingeben.
- Klicken Sie auf die Schaltfläche OK im kleinen Werkzeugkasten, um den Vorgang abzuschließen und den Befehl zu beenden. Oder klicken Sie auf die Schaltfläche Anwenden, um die Änderungen zu übernehmen und zusätzliche Flächen zu wählen, um kumulative Linear- oder Drehtransformationen anzuwenden.
In der Bauteil-, Baugruppen- und Schweißkonstruktionsumgebung wird dem Modell-Browser ein Element Fläche verschieben hinzugefügt.
Drehen von Flächen drehen durch Freie Verschiebung
Öffnen Sie die zu bearbeitende Datei:
- Öffnen Sie ein Bauteil-, Baugruppen- oder Schweißkonstruktionsdokument.
- Öffnen Sie einen Basisvolumenkörper (eine spezifische, nicht native CAD-Datei oder eine SAT- bzw. STEP-Datei). Doppelklicken Sie dann im Browser auf den Basisvolumenkörper, um die Volumenkörperumgebung zu aktivieren. Sie können auch mit der rechten Maustaste auf den Basisvolumenkörper im Browser klicken und Volumenkörper bearbeiten aus dem Kontextmenü wählen.
- Doppelklicken Sie bei einer Schweißkonstruktion im Browser auf den Ordner Vorbereitungen.
- Klicken Sie in der Multifunktionsleiste auf .
- Die Option Freie Verschiebung ist standardmäßig aktiviert.
- Klicken Sie auf eine oder mehrere Flächen, die Sie drehen möchten.
- Klicken Sie auf den roten Drehmanipulator, um in der YZ-Ebene dynamisch um die X-Achse zu drehen. Klicken Sie auf den grünen Drehmanipulator, um in der XZ-Ebene dynamisch um die Y-Achse zu drehen. Klicken Sie auf den blauen Drehmanipulator, um in der XY-Ebene dynamisch um die Z-Achse zu drehen. Sie können auch einen Winkelwert in das Werteingabefeld eingeben.
- Klicken Sie auf die Schaltfläche OK im kleinen Werkzeugkasten, um den Vorgang abzuschließen und den Befehl zu beenden. Oder klicken Sie auf die Schaltfläche Anwenden, um die Änderungen zu übernehmen und zusätzliche Flächen zu wählen, um kumulative Linear- oder Drehtransformationen anzuwenden.
In der Bauteil-, Baugruppen- und Schweißkonstruktionsumgebung wird dem Modell-Browser ein Element Fläche verschieben hinzugefügt.
Ändern der Ausrichtung der Dreiergruppe
Öffnen Sie die zu bearbeitende Datei:
- Öffnen Sie ein Bauteil-, Baugruppen- oder Schweißkonstruktionsdokument.
- Öffnen Sie einen Basisvolumenkörper (eine spezifische, nicht native CAD-Datei oder eine SAT- bzw. STEP-Datei). Doppelklicken Sie dann im Browser auf den Basisvolumenkörper, um die Volumenkörperumgebung zu aktivieren. Sie können auch mit der rechten Maustaste auf den Basisvolumenkörper im Browser klicken und Volumenkörper bearbeiten aus dem Kontextmenü wählen.
- Doppelklicken Sie bei einer Schweißkonstruktion im Browser auf den Ordner Vorbereitungen.
- Klicken Sie in der Multifunktionsleiste auf .
- Die Option Freie Verschiebung ist standardmäßig aktiviert.
- Klicken Sie auf eine oder mehrere Flächen, die Sie verschieben oder drehen möchten.
- Klicken Sie als Nächstes auf die Dreiergruppe lineare, Rotations- oder planare Achse, die neu ausgerichtet werden soll.
- Klicken Sie auf die Schaltfläche zur Neuausrichtung der Dreiergruppe auf dem kleinen Werkzeugkasten.
- Wählen Sie eine lineare Kante oder eine planare Fläche, um die Ausrichtung der Dreiergruppe zu ändern. Arbeitsebenen, Arbeitsachsen sowie 2D- und 3D-Skizzenkurven sind ebenfalls gültige Auswahlen für die neue Ausrichtung einer Dreiergruppe.
- Wenn Sie die Neuausrichtung der Dreiergruppe zu Ihrer Zufriedenheit abgeschlossen haben, fahren Sie mit dem freien Verschieben fort.
In der Bauteil-, Baugruppen- und Schweißkonstruktionsumgebung wird dem Browser ein Element Fläche verschieben hinzugefügt.
Fangen einer Fläche oder eines Arbeitspunkts
Mit der Option zum Fangen können Sie eine Fläche verschieben oder drehen, um sie an einer anderen Fläche oder einem Arbeitspunkt auszurichten. Flächen können nur einzeln verschoben oder gedreht werden.
Öffnen Sie die zu bearbeitende Datei:
- Öffnen Sie ein Bauteil-, Baugruppen- oder Schweißkonstruktionsdokument.
- Öffnen Sie einen Basisvolumenkörper (eine spezifische, nicht native CAD-Datei oder eine SAT- bzw. STEP-Datei). Doppelklicken Sie dann im Browser auf den Basisvolumenkörper, um die Volumenkörperumgebung zu aktivieren. Sie können auch mit der rechten Maustaste auf den Basisvolumenkörper im Browser klicken und Volumenkörper bearbeiten aus dem Kontextmenü wählen.
- Doppelklicken Sie bei einer Schweißkonstruktion im Browser auf den Ordner Vorbereitungen.
- Klicken Sie in der Multifunktionsleiste auf .
- Die Option Freie Verschiebung ist standardmäßig aktiviert.
- Wählen Sie die Fläche aus, die neu ausgerichtet werden soll.
- Klicken Sie auf die Dreiergruppe lineare Achse oder Drehmanipulator, die der Ausrichtung der Fläche, die Sie fangen möchten, entspricht. Wenn eine lineare oder planare Verschiebung auf der Dreiergruppe ausgewählt ist, wird die Fläche entsprechend der Ausrichtung verschoben. Wenn Rotation ausgewählt ist, wird die Fläche entsprechend der Ausrichtung gedreht.
- Klicken Sie auf die Schaltfläche zum Fangen im kleinen Werkzeugkasten.
- Wählen Sie die Fläche oder den Arbeitspunkt, an dem ausgerichtet werden soll.
In der Bauteil-, Baugruppen- und Schweißkonstruktionsumgebung wird dem Modell-Browser ein Element Fläche verschieben hinzugefügt.
Flächen in eine Richtung und um einen Abstand verschieben
Öffnen Sie die zu bearbeitende Datei:
- Öffnen Sie ein Bauteil-, Baugruppen- oder Schweißkonstruktionsdokument.
- Öffnen Sie einen Basisvolumenkörper (eine spezifische, nicht native CAD-Datei oder eine SAT- bzw. STEP-Datei). Doppelklicken Sie dann im Browser auf den Basisvolumenkörper, um die Volumenkörperumgebung zu aktivieren. Sie können auch mit der rechten Maustaste auf den Basisvolumenkörper im Browser klicken und Volumenkörper bearbeiten aus dem Kontextmenü wählen.
- Doppelklicken Sie bei einer Schweißkonstruktion im Browser auf den Ordner Vorbereitungen.
- Klicken Sie in der Multifunktionsleiste auf .
- Klicken Sie auf eine oder mehrere Flächen, die Sie verschieben möchten.
- Klicken Sie auf Richtung und Abstand.
- Klicken Sie im Grafikfenster auf eine Fläche, eine Kante oder eine Arbeitsachse, um die Richtung zu definieren. Standardmäßig wird die der normalen Richtung der ausgewählten Fläche entgegengesetzte Richtung verwendet. Klicken Sie auf Umkehren, um die Richtung umzukehren.
- Wählen Sie eine dieser Methoden, um den Abstand anzugeben:
- Geben Sie eine Zahl oder eine Gleichung ein. Die Gleichung darf keinen Parameternamen enthalten.
- Klicken Sie auf den Pfeil, um die zuletzt verwendeten Werte anzuzeigen, und wählen Sie dann einen Wert aus.
- Klicken Sie auf den Pfeil, um den Befehl Messen aufzurufen. Der gemessene Wert wird automatisch in das Abstandsfeld eingegeben.
- Klicken Sie bei der Bearbeitung eines Volumenkörpers auf Aktualisieren, um die Volumenkörperumgebung zu schließen.
In der Bauteil-, Baugruppen- und Schweißkonstruktionsumgebung wird dem Modell-Browser ein Element Fläche verschieben hinzugefügt.
Fläche auf einer Ebene in eine Richtung verschieben
Öffnen Sie die zu bearbeitende Datei:
- Öffnen Sie ein Bauteil- oder Baugruppendokument.
- Öffnen Sie einen Basisvolumenkörper (SAT- oder STEP-Datei). Doppelklicken Sie dann im Browser auf den Basisvolumenkörper, um die Volumenkörperumgebung zu aktivieren. Sie können auch mit der rechten Maustaste auf den Basisvolumenkörper im Browser klicken und Volumenkörper bearbeiten aus dem Kontextmenü wählen.
- Doppelklicken Sie bei einer Schweißkonstruktion im Browser auf den Ordner Vorbereitungen.
- Klicken Sie in der Multifunktionsleiste auf .
- Klicken Sie auf eine oder mehrere Flächen, die Sie verschieben möchten.
- Klicken Sie auf Punkte und Ebene.
- Klicken Sie im Grafikfenster auf eine Ebene.
- Klicken Sie auf Punkte, und wählen Sie zwei Punkte aus, um die Start- und Endpunkte zu definieren.
Die Punkte werden gegebenenfalls auf die Ebene projiziert, und eine oder mehrere Flächen werden relativ zu den projizierten Punkten verschoben.
- Klicken Sie bei der Bearbeitung eines Basisvolumenkörpers auf Aktualisieren, um die Volumenkörperumgebung zu schließen.
Es können nur Arbeitspunkte, der End- oder Mittelpunkt einer linearen Kante sowie der Mittelpunkt einer runden Kante ausgewählt werden.
In der Bauteil-, Baugruppen- und Schweißkonstruktionsumgebung wird dem Modell-Browser ein Element Fläche verschieben hinzugefügt.
Fläche oder Körper eines Basisvolumenkörpers löschen
In der Volumenkörperumgebung können Sie eine oder mehrere Flächen eines Basisvolumenkörpers löschen. In der Regel wählen Sie alle Flächen als Gruppe aus, da abhängige Flächen (beispielsweise Rundungen) nicht automatisch ausgewählt werden.
Sie können dem Basisvolumenkörper skizzierte Elemente hinzufügen, anschließend den Basisvolumenkörper löschen und dann eine der folgenden Aufgaben ausführen:
- Die Skizzen abhängiger Elemente löschen.
- Die Skizzen abhängiger Elemente beibehalten.
- Die ausgewählten abhängigen Elemente und Skizzen beibehalten.
So löschen Sie Flächen eines Basisvolumenkörpers
Öffnen Sie einen Basisvolumenkörper (eine spezifische, nicht native CAD-Datei oder eine SAT- bzw. STEP-Datei). Doppelklicken Sie dann im Browser auf den Basisvolumenkörper, um die Volumenkörperumgebung zu aktivieren.
- Wählen Sie mindestens eine zu löschende Fläche.
- Klicken Sie mit der rechten Maustaste, und wählen Sie Löschen.
- Klicken Sie auf Aktualisieren, um die Volumenkörperumgebung zu schließen.
So löschen Sie einen Basisvolumenkörper
Öffnen Sie einen Basisvolumenkörper (SAT- oder STEP-Datei). Erstellen Sie Skizzen, um Begrenzungen des Basisvolumenkörpers automatisch auf die Skizzierebene zu projizieren, und verwenden Sie Skizzierbefehle, um ggf. neue Geometrie hinzuzufügen.
Nachdem Sie einem Basisvolumenkörper Skizziergeometrie und skizzierte Elemente hinzugefügt haben, können Sie den Volumenkörper löschen, die abhängigen Elemente und Skizzen jedoch beibehalten.
- Doppelklicken Sie im Browser auf den Basisvolumenkörper, um die Volumenkörperumgebung zu aktivieren.
- Wählen Sie den Basisvolumenkörper im Grafikfenster oder im Browser aus, klicken Sie anschließend mit der rechten Maustaste, und wählen Sie Löschen.
- Wenn der Basisvolumenkörper abhängige skizzierte Elemente hat, gehen Sie folgendermaßen vor:
- Klicken Sie auf OK, um Elemente und deren einbezogene Skizzen zu löschen.
- Aktivieren Sie die entsprechenden Kontrollkästchen, um die abhängigen Elemente und/oder einbezogenen Skizzen zu bewahren, und klicken Sie dann auf OK.
- Klicken Sie auf Aktualisieren, um die Volumenkörperumgebung zu schließen.
Sie können die Skizzen von Arbeitsebenen abhängig machen oder Skizze neu zuordnen wählen, um Skizzen in andere Arbeitsebenen zu verschieben.
Basisvolumenkörper dehnen oder zusammenziehen
 |  |  |
Verwenden Sie Körper dehnen oder zusammenziehen in der Volumenkörperumgebung, um einen Basisvolumenkörper symmetrisch über eine planare Fläche oder Arbeitsebene zu verlängern bzw. zu verkürzen. | ||
Öffnen Sie zunächst einen Basisvolumenkörper (SAT- oder STEP-Datei). Positionieren Sie gegebenenfalls eine Arbeitsebene an dem Punkt, an dem Sie den Basisvolumenkörper dehnen oder zusammenziehen möchten.
 |  |
Verschiebt eine oder mehrere Flächen eines Basisvolumenkörpers oder eines Elements um einen angegebenen Abstand und eine Richtung oder durch eine planare Verschiebung zu bestimmten Koordinaten. In der Bauteil- und Baugruppenumgebung sind verschobene Flächen parametrisch. In der Volumenkörperumgebung ist dies nicht der Fall. Bei Schweißkonstruktionen können Sie mit Fläche verschieben eine Fläche anders positionieren, sodass Raum für die Schweißnaht entsteht. | |
Automatische Verschmelzung ist eine Technologie zur erneuten Verschmelzung, die angrenzende tangentiale Flächen automatisch verschiebt und ggf. neue Verschmelzungen erstellt. Sie ist in der Bauteilkonstruktion, der Baugruppe und den Volumenkörper-Bearbeitungsumgebungen standardmäßig aktiviert.
Das Kontrollkästchen für die automatische Verschmelzung ist bei neuen Modellen sowohl für die Option Richtung und Abstand als auch Punkte und Ebene aktiviert. Bei Modellen, die vor Inventor 2011 erstellt wurden (Legacy-Modelle) ist das Kontrollkästchen jedoch deaktiviert.
Elemente, die mit der Standardoption Freie Verschiebung erstellt wurden, verwenden stets automatische Verschmelzung, sodass das Kontrollkästchen nicht angezeigt wird, wenn Freies Verschieben aktiv ist.
Neuausrichtung der Dreiergruppe
Fangen einer Fläche oder eines Arbeitspunkts
 | Richtung und Abstand verschiebt Flächen um den angegebenen Abstand in die angegebene Richtung. Standardmäßig wird die der normalen Richtung der ausgewählten Fläche entgegengesetzte Richtung verwendet. |
|
| Richtung wählt eine Kante oder Arbeitsachse aus, um die Richtung zu definieren. |
|
| Abstand legt den Abstand fest, um den die Flächen verschoben werden. Kann in Form einer Gleichung oder eines aktuellen Werts aus der Liste ausgedrückt werden. Wählen Sie ggf. Messen aus, um den Befehl Messen oder Bemaßungen anzeigen zu verwenden. |
Körper dehnen oder zusammenziehen
| | | |
Dehnt in der Volumenkörperumgebung einen Basisvolumenkörper entlang einer Achse oder zieht ihn zusammen. Die Größe des Basisvolumenkörpers wird lotrecht zu einer gewählten Ebene verändert. Durch das Dehnen oder Zusammenziehen eines Basisvolumenkörpers werden keine neuen Elemente hinzugefügt. | ||
| Zugriff: | Klicken Sie im Browser mit der rechten Maustaste auf die Komponente, und wählen Sie Volumenkörper bearbeiten, um die Volumenkörperumgebung zu aktivieren. Klicken Sie dann auf |
Wählt eine Arbeitsebene oder planare Fläche aus, um den Abschnitt zu bestimmen, an dem der Basisvolumenkörper gedehnt oder zusammengezogen werden soll.
