No headersWenn Flächen aus einem CAD-System exportiert werden, in dem eine größere Toleranz als in Autodesk Inventor gilt, können sie aufgrund der schlechten Qualität in Autodesk Inventor nicht einbezogen werden. Diese Flächen müssen vor der Verwendung in der Bauteilkonstruktion manuell repariert werden. Sie können Flächen in der Reparaturumgebung mit ausgewählten Kanten oder Drähten stutzen, die eine geschlossene Stutzbegrenzung bilden. Darüber hinaus haben Sie die Möglichkeit, Konturen zu extrahieren, um eine Fläche durch eine andere Fläche, deren ursprüngliche Kanten nicht gestutzt wurden, zu ersetzen. So können Sie die Kanten angrenzender Flächen zum Stutzen der ungestutzten Fläche verwenden.
Flächen mit einer geschlossenen Umgrenzung stutzen
Verwenden Sie den Befehl Umgrenzung stutzen, um aus fehlerhaft übersetzten Flächen resultierende Stutzkurven zu bereinigen und zu reparieren. Durch den Befehl Umgrenzung stutzen wird eine Fläche neu erstellt, und es werden Drähte und Kanten auf angrenzenden Flächen verwendet. Die Kanten und Drähte müssen dabei eine geschlossene Kontur, die als neue Stutzungskurve verwendet wird, bilden und innerhalb des Begrenzungsrahmens der Fläche liegen. Im Folgenden wird ein typischer Arbeitsablauf vorgestellt, bei dem eine übersetzte Fläche mit dem Befehl Umgrenzung stutzen repariert wird:
- Extrahieren Sie (mit dem Befehl Kontur extrahieren) eine oder mehrere Konturen aus einer Fläche, wodurch sich eine ungestutzte Fläche ergibt.
- Bauen Sie die ungestutzte Fläche mit dem Befehl Umgrenzung stutzen neu auf.
Konturen zum Erzeugen einer ungestutzten Fläche extrahieren
Wenn Sie Konturen extrahieren, erzeugen Sie eine ungestutzte Fläche, die durch eine andere Fläche, deren ursprüngliche Kanten nicht gestutzt wurden, ersetzt wird. Nach dem Extrahieren werden die Konturen zu Drähten, die zusammen mit anderen Drähten oder Kanten eine neue Stutzungskurve bilden können.
Bilden die ursprünglichen Drähte Stutzkurven mit unzureichender Qualität, können Sie die Kanten anderer Flächen verwenden, um eine Stutzbegrenzung zu erstellen. Sie können auch eine Kombination aus ursprünglichen Drähten und Kanten anderer Flächen heranziehen. Der Befehl Kontur extrahieren verfügt über die Option Drähte löschen, mit der Sie die vorhandenen Kanten der Fläche löschen können, anstatt diese in Drähte umzuwandeln.
Werden Oberflächendaten mit Autodesk Inventor importiert und übersetzt, können Flächen unerwartet gestutzt werden. So reparieren Sie Flächen:
- Verwenden Sie Kontur extrahieren, um die Stutzung von Konturen aufzuheben.
- Verwenden Sie Umgrenzung stutzen, um eine neue Fläche mithilfe der umgebenden Flächenkanten oder Drähte in der Datei zu generieren und neu zu erstellen.
Richtlinien zum Extrahieren von Konturen und Stutzen von Umgrenzungen
- Nur Drähte oder Flächenkanten in der Reparaturumgebung sind gültige Auswahlen.
- Wenn eine geschlossene Kontur gebildet wird, ändert sich die Farbe der ausgewählten Kanten in die Farbe der mit einer Abhängigkeit versehenen Skizze (in der Regel schwarz).
- Der Befehl Kontur extrahieren funktioniert nur auf einer einzelnen Fläche.
- Klicken Sie mit der rechten Maustaste, um eine Option zum Wiederherstellen der letzten Draht- oder Kantenauswahl zu wählen.
Im Folgenden wird ein typischer Arbeitsablauf zum Reparieren einer Kontur mithilfe der Befehle Kontur extrahieren und Umgrenzung stutzen beschrieben.
- In der Reparaturumgebung wird eine importierte Oberflächendatei geöffnet, und der Befehl Fehler suchen meldet eine fehlerhafte Kontur an der hervorgehobenen Fläche.
- Verwenden Sie den Befehl Kontur extrahieren, um die äußere Begrenzung zu entfernen, wobei die darunter liegende Fläche sichtbar bleibt. Aktivieren Sie Drähte löschen, um die ursprünglichen Drähte zum Erstellen der Stutzung zu löschen, und klicken Sie auf Anwenden. Die Fläche wird mit den angrenzenden Flächenkanten repariert. Klicken Sie auf Fertig.
- Klicken Sie in der Multifunktionsleiste auf
. - Klicken Sie auf Schnittkanten, falls diese Option noch nicht ausgewählt ist, und wählen Sie die erste Kante der Umgrenzung aus. Wenn die erste Kante ausgewählt ist, wird der rote Pfeil im Befehl Schnittkanten weiß. Die Farbe der Kante ändert sich zu rot, wenn Sie den Mauscursor darüber bewegen. Es können nur gültige, schneidende Drähte ausgewählt werden. Ist die Kante ausgewählt, ändert sich die Farbe zu cyan (blau-grün).
- Wählen Sie im oder gegen den Uhrzeigersinn weitere Kanten aus, bis die Kanten eine geschlossene Umgrenzung bilden. Wenn alle Kanten ausgewählt sind, ändert sich die Farbe der geschlossenen Kontur in Schwarz, und Kontur oder Fläche wird aktiviert (die Farbe des Pfeils ändert sich in Rot).
- Klicken Sie im Dialogfeld Umgrenzung stutzen auf Fläche oder Kontur, falls diese Option noch nicht ausgewählt ist.
- Es wird eine Vorschau der Fläche angezeigt. Sie können wählen, welche Seite der Fläche beibehalten werden soll.
- Klicken Sie auf Anwenden, um die Fläche zu stutzen. Wählen Sie Fertig, wenn Sie alle Flächen gestutzt haben
Verwenden Sie den Befehl Kontur extrahieren, um ungestutzte Konturen zu erzeugen und die zugrunde liegende Fläche, die nicht an den ursprünglichen Kanten gestutzt wurde, aufzudecken. Sie können auch die Drähte aus den ursprünglichen Flächenkanten kopieren oder löschen, je nachdem, ob diese zur Reparatur der Fläche verwendet werden sollen. Nach dem Widerrufen des Stutzens der Fläche können Sie die Kanten benachbarter Flächen verwenden, um die extrahierte Fläche zu stutzen. Der Befehl Umgrenzung stutzen gibt Ihnen die Möglichkeit, eine neue Fläche zu erzeugen und aufzubauen.
- Die Daten werden in die Konstruktionsumgebung übersetzt. Mit dem Befehl Fehler suchen werden fehlerhafte Konturen in der Reparaturumgebung auf der hervorgehobenen Fläche gefunden.
- Klicken Sie in der Multifunktionsleiste auf .
- Wählen Sie die Fläche oder eine Kante der Fläche, für die das Stutzen widerrufen werden soll. Die Pfeilfarbe des Befehls Kontur ändert sich von rot zu weiß.
- Wenn die vorhandenen Kanten der Fläche in neue Drähte konvertiert werden sollen, muss das Kontrollkästchen Drähte löschen deaktiviert sein. Aktivieren Sie dieses Kontrollkästchen, wenn Sie beim Stutzen angrenzende Kanten verwenden möchten.
- Klicken Sie auf Anwenden. Die ungestutzte Fläche entspricht der Umgrenzungsgröße der Fläche.
- Wählen Sie eine weitere zu extrahierende Kante aus, und klicken Sie auf Fertig.
Sie können Flächen in der Reparaturumgebung mit Flächenkanten oder Drähten stutzen, die eine geschlossene Begrenzung bilden.
Klicken Sie hierauf, um Kanten oder Drähte auszuwählen, die eine geschlossene Kontur bilden, und diese als neue Stutzumgrenzung zu verwenden.
Diese Schaltfläche ist aktiviert, wenn ausgewählte Kanten eine geschlossene Umgrenzung bilden. Wählen Sie den Teil der Fläche aus, der beim Stutzen beibehalten werden soll.
Diese Schaltfläche ist aktiviert, wenn ausgewählte Kanten eine geschlossene Umgrenzung bilden. Wählen Sie die Kontur auf der Fläche aus, die beim Stutzen ersetzt werden soll.

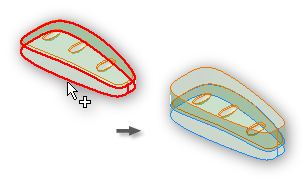

Extrahiert eine oder mehrere Konturen durch Aufheben einer Flächenstutzung, wobei Drähte intakt bleiben und schlecht gestutzte Kurven repariert werden. Beim Extrahieren werden Konturen in Drähte umgewandelt.
