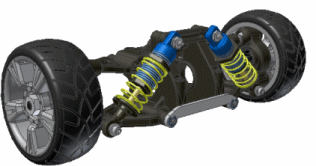

No headersPositionsdarstellungen erfassen kinematische "Momentaufnahmen" von Baugruppen, um Bewegungsstudien und die Analyse einer Baugruppe in verschiedenen Positionen zu ermöglichen. Positionsdarstellungen werden in der übergeordneten Baugruppe gespeichert und können jederzeit für weitere Analysen oder Änderungen abgerufen werden.
Positionsdarstellungen werden häufig zusammen mit flexiblen Baugruppen verwendet, um einer Unterbaugruppe einen bestimmten kinematischen Status zuzuweisen und gleichzeitig die verbleibenden Freiheitsgrade weiterhin in der übergeordneten Baugruppe anzuzeigen.
In einer Positionsdarstellung wird die Adaptivität aufgeschoben. Adaptive Teil- und Baugruppenelemente werden nicht aktualisiert. Adaptive Baugruppen sind implizit flexibel und werden aktualisiert. Die Ergebnisse werden jedoch nicht an die Unterbaugruppe übertragen.
Was ist eine Hauptpositionsdarstellung?
Jede Baugruppe enthält eine Hauptpositionsdarstellung, die dem Standardstatus der Baugruppe entspricht, in dem Modellierungsoperationen durchgeführt werden. Die Hauptpositionsdarstellung kann nicht bearbeitet werden. Bei allen neuen Positionsdarstellungen handelt es sich jedoch um Kopien der Hauptpositionsdarstellung. Darin nehmen Sie nach Bedarf Änderungen vor und aktivieren anschließend erneut die Hauptpositionsdarstellung, um die Baugruppe zu speichern.
Die Hauptpositionsdarstellung ist eine Art fehlersicherer Status. Da es möglich ist, eine Vielzahl an Positionsdarstellungen mit unterschiedlichen Stadien einer Baugruppe zu erstellen, kann man leicht den Überblick über Baugruppenpositionen, Sichtbarkeit, Abhängigkeitseinstellungen und andere Werte der ursprünglichen Baugruppe verlieren. Unabhängig von der Zahl der von Ihnen erstellten Positionsdarstellungen können Sie jederzeit zum Standardstatus der Baugruppe zurückkehren, indem Sie die Hauptpositionsdarstellung aktivieren.
Was ist der Darstellungs-Browser?
Der Darstellungs-Browser ist eine Detailansicht aller Darstellungen in einer Baugruppendatei. Sie haben folgende Möglichkeiten:
- Erstellen Sie eine neue Darstellung.
- Aktivieren Sie eine Darstellung.
- Kopieren Sie eine Darstellung.
- Löschen Sie eine Darstellung.
- Bearbeiten Sie Zellen, die den Werten der Darstellung in einer Tabellenkalkulation entsprechen.
Weitere Informationen finden Sie unter Browser für Positionsdarstellungen - Referenz.
Worin besteht der Unterschied zwischen Positionsdarstellungen und Konstruktionsansichtsdarstellungen?
Eine Konstruktionsansichtsdarstellung speichert den Anzeigestatus einer Baugruppe. Sie erfasst die Sichtbarkeit von Arbeitselementen und Komponenten, Farb- und Stilmerkmale sowie Zoom- und Vergrößerungseinstellungen. Darüber hinaus kann der Sichtbarkeitsstatus von Skizzen ermittelt werden, die mit dem Befehl Objektsichtbarkeit gesteuert werden.
Eine Positionsdarstellung umfasst alle Einstellungen der aktiven Konstruktionsansicht sowie den Flexibilitätsstatus von Unterbaugruppen und den Komponentenaktivierungsstatus. Zusätzlich können darin weitere Einstellungen wie beispielsweise Versatz und die Unterdrückung von Abhängigkeiten und Anordnungen enthalten sein. Erstellen Sie eine Positionsdarstellung, um die Baugruppe für kinematische Studien zu bearbeiten und den Status in der Baugruppendatei zu speichern.
Sowohl Konstruktionsansichtsdarstellungen als auch Positionsdarstellungen können Einstellungen verschachtelter Unterbaugruppen enthalten. Dabei wird jeweils die Art der Informationen berücksichtigt, die in jeder Darstellung gespeichert werden. Beide Darstellungen speichern Informationen in der Baugruppe. Sie können jedoch eine externe .idv-Datei angeben, um eine persönliche Konstruktionsansichtsdarstellung zu speichern.
Neue Konstruktionsansichtsdarstellungen basieren auf dem aktuellen Status der Baugruppe. Neue Positionsdarstellungen hingegen kopieren den Status der Hauptpositionsdarstellung, den Sie dann nach Bedarf bearbeiten können.
Welche Richtlinien gelten für die Verwendung von Positionsdarstellungen?
Wenn eine Positionsdarstellung aktiviert ist, können Sie folgende Aktionen ausführen:
- Ändern Sie die Platzierung von Komponenten mithilfe eines Abhängigkeitswerts oder durch Verschieben der Komponente.
- Ändern Sie Parameter.
- Ändern Sie den Flexibilitätsstatus von Unterbaugruppen.
- Schalten Sie die Sichtbarkeit ein oder aus.
Die folgenden Aktionen sind in einer aktivierten Positionsdarstellung nicht zugelassen. Sie können nicht:
- Komponenten hinzufügen, löschen oder neu anordnen
- Die Baugruppe umstrukturieren
- Anzahl der Anordnungen ändern
- Arbeitselemente erstellen oder löschen
- Baugruppenelemente oder iMates erstellen, ändern oder löschen
- Komponenten adaptiv machen
Wie werden die in einer Positionsdarstellung vorgenommenen Änderungen gespeichert?
Sie können Positionsdarstellungen bearbeiten, die in der Baugruppenhierarchie verschachtelt sind. Zum Speichern der Datei muss die Hauptpositionsdarstellung jedoch aktiviert sein. Beispiel: Die Hauptpositionsdarstellung ist in der obersten Baugruppe aktiviert, Änderungen wurden jedoch in Positionsdarstellungen von verschachtelten Unterbaugruppen durchgeführt. Wenn sich eine verschachtelte Unterbaugruppe beim Speichern nicht an der Hauptposition befindet, klicken Sie auf OK, wenn Sie aufgefordert werden, die Hauptbaugruppe zu speichern.
Positionsdarstellungen erstellen oder bearbeiten

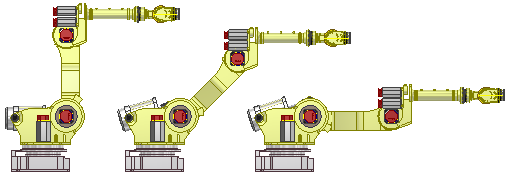

Mit Positionsdarstellungen können Sie kinematische "Momentaufnahmen" von Baugruppen für Bewegungsstudien oder andere Zwecke erfassen, für die Sie eine bestimmte Ansicht benötigen. Positionsdarstellungen werden häufig in Verbindung mit flexiblen Baugruppen eingesetzt, um Komponentenexemplare in unterschiedlichen Positionen innerhalb einer Baugruppe zu zeigen.
Positionsdarstellungen werden in der übergeordneten Baugruppe gespeichert.
Positionsdarstellung erstellen
Eine Baugruppendatei verfügt über eine Hauptpositionsdarstellung, die dem Standardstatus der Baugruppe entspricht. Wenn Sie eine neue Positionsdarstellung erstellen, wird die Hauptdarstellung kopiert.
- Klicken Sie im Browser, um den Ordner Darstellungen zu erweitern.
- Klicken Sie mit der rechten Maustaste auf Position, und wählen Sie dann Neu. Die neue Positionsdarstellung wird aktiviert und unterhalb der Hauptdarstellung mit dem Standardnamen Position1 angeordnet.
- Bei weiteren Positionsdarstellungsnamen wird die Zahl jeweils erhöht, sofern Sie nicht den Namen ändern.
- Sie können auch im Browser auf die Positionsdarstellung klicken und einen neuen Namen eingeben.
- Definieren Sie eigene Werte für Abhängigkeiten und Komponenten.
- Klicken Sie zum Speichern der Änderungen auf Speichern. Die Positionsdarstellung wird in der Baugruppendatei gespeichert.
Positionsdarstellung bearbeiten
Mit den Optionen des Kontextmenüs können Sie die aktive Positionsdarstellung ändern.
- Klicken Sie mit der rechten Maustaste im Browser auf die Positionsdarstellung, und wählen Sie anschließend Aktivieren.
- Wählen Sie eine Komponente/Abhängigkeit, für die ein benutzerdefinierter Wert bearbeitet oder erstellt werden muss. Drücken Sie anschließend die rechte Maustaste, und wählen Sie Überschreiben.
- Klicken Sie auf Speichern, um Ihre Einstellungen in der Positionsdarstellung zu speichern.
Sie können Abhängigkeiten, Anordnungsversatz, Komponentenplatzierung und Darstellungen überschreiben. Schritt-für-Schritt-Anleitungen finden Sie unter Überschreiben von Werten in Positionsdarstellungen.
In eine andere Positionsdarstellung ändern
In einer Baugruppendatei können mehrere Positionsdarstellungen gespeichert werden.
- Klicken Sie im Browser auf den Ordner Darstellungen, um ihn zu erweitern.
- Klicken Sie mit der rechten Maustaste auf die zu verwendende Positionsdarstellung, und wählen Sie anschließend Aktivieren.
Die aktive Positionsdarstellung wird im Browser mit einem Häkchen neben dem Namen gekennzeichnet.
Eine Positionsdarstellung beim Öffnen einer Baugruppe angeben
Da eine Baugruppendatei mehrere Positionsdarstellungen enthalten kann, können Sie beim Öffnen der Datei eine Darstellung angeben oder sie als Komponente in einer Baugruppe platzieren.
- Wählen Sie
Öffnen, um die Baugruppendatei zu suchen. - Wählen Sie im Dialogfeld Datei öffnen die gewünschte Baugruppendatei aus, und klicken Sie dann auf Optionen.
- Wählen Sie gegebenenfalls im Dialogfeld Datei öffnen - Optionen eine öffentliche oder persönliche Konstruktionsansichtsdarstellung aus.
- Klicken Sie im Feld Positionsdarstellung auf den Pfeil, und wählen Sie einen der aufgelisteten Namen aus.
- Klicken Sie auf OK, um das Dialogfeld zu schließen, und klicken Sie anschließend auf Öffnen.
Die Baugruppe wird mit der ausgewählten Positionsdarstellung angezeigt, die aktiviert ist.
Sie können unter Umständen Zeit sparen, indem Sie eine Positionsdarstellung kopieren und die gewünschten Änderungen daran vornehmen.
- Klicken Sie im Browser auf den Ordner Darstellungen, um ihn zu erweitern.
- Klicken Sie mit der rechten Maustaste auf die Positionsdarstellung, und wählen Sie Kopieren.
Die kopierte Darstellung wird im Browser auf der gleichen Ebene platziert wie die Hauptdarstellung. Standardmäßig ist der Name mit dem der kopierten Darstellung identisch, die Zahl wird jedoch um 1 erhöht.
Sie können eine Positionsdarstellung aus einer Baugruppe entfernen.
- Klicken Sie im Browser auf den Ordner Darstellungen, um ihn zu erweitern.
- Klicken Sie mit der rechten Maustaste auf die Positionsdarstellung, und wählen Sie Löschen.
Wenn die gelöschte Darstellung aktiv war, wird die Hauptdarstellung die aktive Darstellung.
Wenn Sie eine Darstellung versehentlich gelöscht haben, klicken Sie auf Rückgängig, um sie wiederherzustellen.
Positionsdarstellungen in Tabellenkalkulationen verwalten
Beim Erstellen einer komplexen Positionsdarstellung ist es u. U. einfacher, Werte anstatt mit den Optionen im Kontextmenü mithilfe einer Microsoft Excel-Tabellenkalkulation zu bearbeiten. Alle in der Positionsdarstellung festgelegten Werte werden im Tabellenformat angezeigt. Sie können für die Berechnung von Werten Formeln in Zellen eingeben und anschließend mehrere Zellen auswählen, um sie gleichzeitig zu bearbeiten.
Was bedeuten die Spaltenüberschriften?
Spaltenüberschriften geben an, welche Werte in der Spalte angezeigt werden. Beispiel: Eine Versatzeinstellung für die Abhängigkeit Fluchtend wird mit Flush:3 (Versatz) angezeigt. "3" bezeichnet in diesem Fall die dritte angegebene Fluchtendeinstellung.
Welche Regeln sind bei der Bearbeitung der Tabellenkalkulation zu beachten?
Bei einer Tabellenkalkulation handelt es sich um eine Bearbeitungsumgebung, in der die Werte von Positionsdarstellungen geändert werden können. Nach dem Ändern der Werte kehren Sie zu Autodesk Inventor zurück. Änderungen an der Tabellenkalkulation werden in der Baugruppendatei gespeichert.
Beachten Sie beim Bearbeiten der Werte in der Tabellenkalkulation die folgenden Regeln:
- Bei Booleschen Operationen: Geben Sie mit True oder False an, ob der Wert aktiviert bzw. deaktiviert ist. Verwenden Sie nicht T/F, 1/0 oder eine andere Syntax.
- Für Zeichenfolgen: Geben Sie eine reelle Zahl plus den Einheitentyp ein. Beispiel: 10.03 cm.
- Bearbeiten Sie nicht die Spaltenüberschriften.
- Führen Sie keinen der folgenden Bearbeitungsschritte aus: Spaltenüberschriften hinzufügen, entfernen, neu anordnen oder bearbeiten.
- Führen Sie keinen der folgenden Bearbeitungsschritte aus: Zeilen entfernen, neu anordnen oder umbenennen.
- Klicken Sie auf den Ordner Darstellungen im Browser, und doppelklicken Sie auf eine Positionsdarstellung, um diese zu aktivieren. Die Hauptpositionsdarstellung kann nicht bearbeitet werden.
- Klicken Sie im Browser Darstellung in der Titelleiste auf den Befehl Microsoft Excel.
- Bearbeiten Sie die Zellen in der Tabellenkalkulation mithilfe der Excel-Befehle, um Formeln für die Berechnung von Werten zu erstellen, mehrere Zellen gleichzeitig zu bearbeiten und Zellen zu formatieren.
Sie können Farben angeben und die Schriftart nach Bedarf ändern. Dies hat jedoch keine Auswirkungen auf die Werte.
- Klicken Sie im Schnellzugriff-Werkzeugkasten auf Zurück zu Autodesk Inventor. Klicken Sie auf Speichern, um die Änderungen in der Baugruppe zu speichern.
Überschreibungswerte in Positionsdarstellungen
Verwenden Sie in der aktiven Positionsdarstellung das Dialogfeld Objekt überschreiben, um den Unterdrückungsstatus, den Abhängigkeitswert, den Fixierungsstatus, die Positionsversatzwerte, den Flexibilitätsstatus und verschachtelte Positionsdarstellungen zu überschreiben.
Werte in der Hauptpositionsdarstellung können nicht überschrieben werden. Die Hauptpositionsdarstellung entspricht dem Standardstatus der Baugruppe, in dem alle Modellierungsaufgaben durchgeführt werden.
- Klicken Sie im Browser, um den Ordner Darstellungen zu erweitern, und doppelklicken Sie anschließend, um die gewünschte Positionsdarstellung zu aktivieren.
- Klicken Sie im Browser oder im Grafikfenster mit der rechten Maustaste auf das zu überschreibende Objekt, und wählen Sie anschließend Überschreiben, um das entsprechende Dialogfeld aufzurufen. Klicken Sie beispielsweise mit der rechten Maustaste auf eine Abhängigkeit. Das Dialogfeld Abhängigkeit wird automatisch ausgewählt.
- Aktivieren Sie für die zu überschreibende Eigenschaft das Kontrollkästchen Überschreiben, und legen Sie anschließend den gewünschten Wert fest.
- Klicken Sie auf Anwenden, um die gewünschten Überschreibungen festzulegen.
- Klicken Sie auf OK, um das Dialogfeld zu schließen. Objekte mit Überschreibungen werden im Browser durch fett formatierten Text markiert, wobei der Überschreibungswert in Klammern angezeigt wird.
Möglicherweise verschiebt Autodesk Inventor Komponenten, um eine Positionsdarstellung mit Überschreibungen des Positionsversatzes aufzulösen. Um das Verschieben der Komponenten zu verhindern, wählen Sie die Registerkarte Komponentenplatzierung, und aktivieren Sie anschließend das Kontrollkästchen Fixierung überschreiben.
Steuern von Positionsdarstellungen

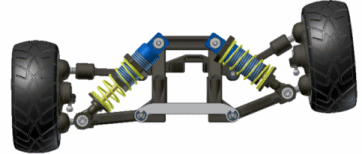

Mit Positionsdarstellungen können Sie mehrere kinematische Status einer Baugruppe prüfen. Mit Überschreibungen von Abhängigkeitswerten oder Komponentenplatzierungen können mehrere Positionsdarstellungen erstellt werden, die jeweils einen anderen Status der Baugruppe reflektieren.
Positionsdarstellungen können für übergeordnete Baugruppen, Zeichnungsansichten und abgeleitete Baugruppen verwendet werden. Sie sind nur zur kinematischen Überprüfung bestimmt, nicht zum Ändern des Konstruktionsziels. Änderungen am Konstruktionsziel der Baugruppe wir das Hinzufügen oder Entfernen von Komponenten sowie das bearbeiten von Baugruppenelementen müssen in der Hauptpositionsdarstellung vorgenommen werden.
In einer Baugruppe kann eine Positionsdarstellung auf zwei verschiedene Weisen in erstellt werden. Die Unterbaugruppe kann auf eine bestimmte Positionsdarstellung festgelegt werden, ähnlich dem Abrufen einer Konstruktionsansichtsdarstellung. Die zweite Möglichkeit ist die Verschachtelung: Eine Positionsdarstellung in der übergeordneten Baugruppe überschreibt eine Unterbaugruppe und legt eine Positionsdarstellung für diese fest.
- Die erste Methode sollte verwendet werden, wenn der Hauptstatus der übergeordneten Baugruppe nicht durch den Hauptstatus der Unterbaugruppe, sondern durch eine Positionsdarstellung der Unterbaugruppe repräsentiert wird, z. B. bei einem hydraulischen Zylinder in geschlossener Position.
- Die zweite, üblichere Methode sollte verwendet werden, wenn mehrere Positionsdarstellungen von Unterbaugruppen zum Festlegen einer entsprechenden Positionsdarstellung in der übergeordneten Baugruppe dienen sollen.
Arbeitsablauf 1: Steuern von Positionsdarstellungen in Unterbaugruppen
- Öffnen Sie eine Baugruppendatei mit einer Unterbaugruppe, die über Positionsdarstellungen verfügt:
Standard-Installationsorte für Lernprogramm- und Beispieldateien
- Beispieldateien: Programme\Autodesk\Inventor [Version]\Samples\Models\Assemblies\Suspension\Suspension.iam. Die Datei enthält zwei Stoßdämpfer.
- Beispieldateien: Benutzer\Öffentlich\Dokumente\Autodesk\Inventor [Version]\Samples\Models\Assemblies\Suspension\Suspension.iam. Die Datei enthält zwei Stoßdämpfer.
- Erweitern Sie den Browser für die erste Stoßdämpfer-Unterbaugruppe (Front 1.3 Shock:1), und anschließend den Ordner Präsentationen.
- Unter dem Eintrag Position können Sie erkennen, dass die Unterbaugruppe auf den Hauptstatus eingestellt ist. Erweitern Sie diesen Ordner, und aktivieren Sie die Positionsdarstellung Closed. In der übergeordneten Baugruppe wird der Stoßdämpfer durch die Änderung des Stoßdämpferstatus angehoben.
- Schließen Sie die Datei. Speichern Sie die Änderungen nicht.

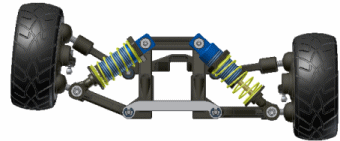

Arbeitsablauf 2: Verschachteln einer Positionsdarstellung mit einer Überschreibung.
- Öffnen Sie eine Baugruppendatei mit einer Unterbaugruppe, und erstellen Sie eine Positionsdarstellung in der Hauptbaugruppe:
- Erweitern Sie den Ordner Darstellungen unter der Baugruppe Suspension.iam und anschließend den Eintrag Position.
- Klicken Sie mit der rechten Maustaste auf Position und dann auf Neu. Benennen Sie die neue Positionsdarstellung Linker Stoßdämpfer.
Damit wurde eine Positionsdarstellung in der obersten Baugruppe ohne Überschreibungen erstellt, sodass Sie mit der Hauptpositionsdarstellung identisch ist.
- Klicken Sie mit der rechten Maustaste auf die zweite Stoßdämpfer-Unterbaugruppe (Front 1.3 Shock:2), und wählen Sie Überschreiben.
- Aktivieren Sie im Dialogfeld Überschreiben die Registerkarte Darstellung und dort die Überschreiben-Option für Positionsdarstellungen. Legen Sie dann für die Positionsdarstellung den Status Closed fest. Schließen Sie das Dialogfeld.
- Die Positionsdarstellung Linker Stoßdämpfer in der obersten Baugruppe ist nun unter der Positionsdarstellung Closed des Stoßdämpfers verschachtelt. Durch Aktivieren der Hauptpositionsdarstellung und der Darstellung Linker Stoßdämpfer können Sie umgehend die Auswirkung des vollständig geschlossenen Stoßdämpfers sehen.
- Erstellen Sie bei geöffneter Datei weitere Überschreibungen für andere Objekte wie den rechten Stoßdämpfer oder für Abhängigkeiten.
Browser für Positionsdarstellungen
Stellt eine Detailansicht der Positionsdarstellungen in der Baugruppendatei dar. Aktiviert, organisiert und bearbeitet Positionsdarstellungen und ruft Befehle auf.
| Zugriff: | Klicken Sie oben im Browser-Fenster auf den Pfeil, und wählen Sie anschließend Darstellungen. |
Bei Baugruppen, die Bestandteil einer Positionsdarstellung sind, können mit den Optionen im Dialogfeld Objekte überschreiben Unterdrückungsstatus oder Abhängigkeitswert, Fixierungsstatus, Versatzwerte und Flexibilitätsstatus überschrieben werden. Wird für unmittelbare Anpassungen an Objektpositionen in der aktuellen Positionsdarstellung verwendet. Objekte mit Überschreibungen werden im Browser durch fett formatierten Text markiert, wobei der Überschreibungswert in Klammern angezeigt wird.
Werte in der Hauptpositionsdarstellung können nicht überschrieben werden. Die Hauptpositionsdarstellung entspricht dem Standardstatus der Baugruppe, in dem alle Modellierungsaufgaben durchgeführt werden.
Auf allen Registerkarten sind nicht überschreibbare Objekte abgeblendet.
