Detailgenauigkeitsdarstellungen

Verwenden Sie eine vom System defineirte Detailgenauigkeitsdarstellung, um nur erforderliche Komponenten zu laden.

1. Klicken Sie auf Öffnen, und suchen Sie die zu öffnende Baugruppendatei.
2. Klicken Sie im Dialogfeld Öffnen auf Optionen.
3. Klicken Sie im Dialogfeld Datei öffnen - Optionen auf Detailgenauigkeitsdarstellungen, und wählen Sie eine aus:
   • Haupt (Standardstatus der Baugruppe, alle Komponenten werden geladen)
   • Alle Komponenten unterdrückt
   • Alle Bauteile unterdrückt
   • Gesamtes Inhaltscenter unterdrückt

   Klicken Sie zum Schließen des Dialogfelds und Öffnen der Baugruppe auf OK. Grafiken der unterdrückten Komponenten werden nicht angezeigt, jedoch werden alle Komponenten im Browser aufgelistet.

Nach dem Öffnen der vom System definierten Präsentation können Sie Komponenten nach Bedarf unterdrücken oder die Unterdrückung aufheben:

1. Klicken Sie im Browser mit der rechten Maustaste auf gewünschte Komponenten, und aktivieren bzw. deaktivieren Sie die Option Unterdrücken.
2. Verwenden Sie die Option Alles zoomen zum Anzeigen der Komponenten im Grafikfenster.
3. Wurden alle gewünschten Bauteile geladen, speichern Sie die Datei. Sie müssen die neue Detailgenauigkeitsdarstellung mit den aktuell unterdrückten Komponenten benennen.

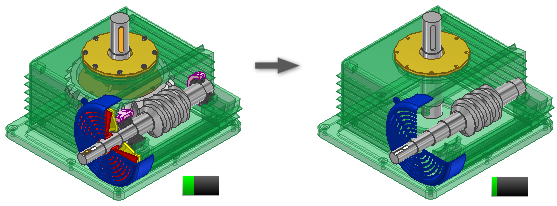

Sie können Objekte gezielt aus dem Speicher entfernen. Dies stellt die umgekehrte Methode zum zuvor erläuterten Arbeitsablauf dar, da die komplette Baugruppe geladen wird und anschließend nicht benötigte Komponenten unterdrückt werden.

1. Klicken Sie auf Öffnen, und suchen Sie die zu öffnende Baugruppendatei.
2. Klicken Sie im Dialogfeld Öffnen auf Optionen.
3. Klicken Sie im Dialogfeld Datei öffnen - Optionen auf Detailgenauigkeitsdarstellungen, und wählen Sie Haupt aus. Alle Komponenten werden in Browser und Grafikfenster angezeigt.
4. Klicken Sie im Browser mit der rechten Maustaste auf die nicht benötigten Komponenten, und wählen Sie Unterdrücken.
5. Speichern Sie die Datei. Sie müssen die neue Detailgenauigkeitsdarstellung mit den aktuell unterdrückten Komponenten benennen.

Sie können auch grundsätzlich mit der vollständigen Baugruppe beginnen. Bei Problemen mit geringer Speicherkapazität oder bei nicht benötigten Komponenten können anschließend Komponenten unterdrückt und eine neue Detailgenauigkeitsdarstellung erstellt werden, um die Speicherkapazität zu vergrößern.

Mit dem Befehl Suchen können Sie Komponenten anhand von Eigenschaften suchen, z. B. Bestandsnummer, Änderungsdatum, adaptivem Status oder Stücklistenstruktur. Alle gefundenen Komponenten werden im Browser hervorgehoben. Sie können einzelne oder mehrere Komponenten auswählen und dann unterdrücken.

1. Klicken Sie auf Öffnen, und suchen Sie die zu öffnende Baugruppendatei.
2. Klicken Sie im Dialogfeld Öffnen auf Optionen.
3. Klicken Sie im Dialogfeld Datei öffnen - Optionen auf Detailgenauigkeitsdarstellungen, und wählen Sie die gewünschte Darstellung aus. Klicken Sie auf OK, um das Dialogfeld zu schließen. Im Grafikfenster und im Browser wird die ausgewählte Darstellung angezeigt.
4. Klicken Sie zum Öffnen des Dialogfelds Baugruppenkomponenten suchen in der Browserleiste auf das Fernglassymbol.
5. Geben Sie die gewünschten Suchkriterien an, und klicken Sie zum Hinzufügen dieser auf Zur Liste hinzufügen. Klicken Sie auf Suchen und dann auf Schließen.

   Alle gefundenen Komponenten werden im Browser hervorgehoben.

6. Klicken Sie im Browser mit der rechten Maustaste auf die gefundenen Komponenten, und setzen bzw. entfernen Sie das Häkchen neben Unterdrücken.
7. Haben Sie nicht erforderliche Komponenten unterdrückt, versehen Sie die neue Detailgenauigkeitsdarstellung mit einem aussagekräftigen Namen.
8. Speichern Sie die Datei. Sie müssen die neue Detailgenauigkeitsdarstellung mit den aktuell unterdrückten Komponenten benennen.

Verwenden Sie einen der Auswahlbefehle, um Komponenten auszuwählen und zu unterdrücken. Mit dem Auswahlbefehl können Sie beispielsweise Komponenten einer bestimmten Größe, externe Komponenten oder von einer ausgewählten Komponente abhängige Komponenten auswählen. Versehen Sie die Detailgenauigkeitsdarstellung mit einem aussagekräftigen Namen.

1. Klicken Sie auf Öffnen, und suchen Sie die zu öffnende Baugruppendatei.
2. Klicken Sie im Dialogfeld Öffnen auf Optionen.
3. Klicken Sie im Dialogfeld Datei öffnen - Optionen auf Detailgenauigkeitsdarstellungen, und wählen Sie die gewünschte Darstellung aus. Klicken Sie auf OK, um das Dialogfeld zu schließen. Im Grafikfenster und im Browser wird die ausgewählte Darstellung angezeigt.
4. Klicken Sie im Schnellzugriff-Werkzeugkasten auf den Pfeil in der Dropdown-Liste mit den Optionen für die Komponentenauswahl. Verwenden Sie eine der Optionen, um einen Komponentensatz zu erstellen:

   	Alle Vorkommen auswählen für das gesamte Modell.
   	Abhängig von einer oder mehrerer zuvor ausgewählter Komponenten.
   	Komponentengröße unter Angabe der Prozentzahl im Dialogfeld Auswahl nach Größe. 100 % entspricht der maximalen Komponentengröße.
   	Komponentenversatz unter Angabe des Versatzes im Dialogfeld Auswahl nach Versatz teilweise einbezogener Komponenten.
   	Kugelversatz unter Angabe des Versatzes im Dialogfeld Auswahl nach Kugel oder teilweise einbezogener Komponenten.
   	Nach Ebene auswählen zur Auswahl auf der angegebenen Ebenenseite oder teilweise einbezogener Komponenten.
   	Externe Komponenten zur Auswahl externer Komponenten gemäß dem festgelegten Sichtbarkeitsstatus.
   	Interne Komponenten zur Auswahl ausgeblendeter (interner) Komponenten gemäß dem festgelegten Sichtbarkeitsstatus.
   	Alle in Kurzaufnahme zur Auswahl sichtbarer Komponenten in der aktuellen Ansicht gemäß dem festgelegten Sichtbarkeitsstatus.

5. Klicken Sie im Browser mit der rechten Maustaste auf die gefundenen Komponenten, und setzen bzw. entfernen Sie das Häkchen neben Unterdrücken.
6. Speichern Sie die Datei. Sie müssen die neue Detailgenauigkeitsdarstellung mit den aktuell unterdrückten Komponenten benennen.

Es kann von Vorteil sein, eine Unterbaugruppe mit einer definierten Detailgenauigkeitsdarstellung zu platzieren. Beispielsweise können Sie eine Unterbaugruppe mithilfe einer Ersatzdetailgenauigkeit platzieren, um nur ein einziges vereinfachtes Bauteil in gesamten Baugruppe zu laden, um Speicherplatz in der Baugruppe der oberen Ebene zu sparen.

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte ZusammenfügenGruppe KomponentePlatzieren. Verwenden Sie bei Bedarf den Dropdown-Pfeil für den Befehl.
2. Wählen Sie im Dialogfeld Komponente platzieren eine Autodesk Inventor *.iam-Datei aus.
3. Klicken Sie auf Optionen.
4. Wählen Sie im Dialogfeld Datei öffnen - Optionen eine zuvor definierte Detailgenauigkeitsdarstellung aus, und klicken Sie auf OK.
5. Klicken Sie auf Öffnen. Die Unterbaugruppe mit der ausgewählten Detailgenauigkeitsdarstellung ist mit dem Cursor verbunden.
6. Zum Platzieren der Unterbaugruppe klicken Sie in das Grafikfenster der aktiven Baugruppe. Sie können beliebig viele Exemplare platzieren, mit der rechten Maustaste klicken und dann Fertig wählen.

AnmerkungWenn Sie eine Unterbaugruppe mithilfe einer definierten Ersatzdetailgenauigkeitsdarstellung platzieren, wird das Baugruppensymbol im Browser durch das Ersatzdetailgenauigkeitssymbol ersetzt.

Komponenten beziehen aktive Detailgenauigkeitsdarstellungen in ihre abhängigen Komponenten mit ein. Das bedeutet, Sie können vereinfachte Detailgenauigkeitsdarstellungen oder eine Ersatzdetailgenauigkeit der kleinsten Unterbaugruppe erstellen. Unterbaugruppen, die diese Unterbaugruppe mit einbeziehen, laden nur die Komponenten der aktiven Detailgenauigkeitsdarstellung. Wird dieser Vorgang mehrfach in der Baugruppenhierarchie wiederholt, wird der Speicherverbrauch erheblich verringert.

Verwenden Sie diese Richtlinien zum Erstellen verschachtelter Detailgenauigkeitsdarstellungen:

• Beginnen Sie unten in der Baugruppenhierarchie, und arbeiten Sie diese nach oben ab. Gruppieren Sie kleine Komponenten in Unterbaugruppen, und unterdrücken Sie nicht benötigte kleine Bauteile.

  Erstellen Sie eine Detailgenauigkeitsdarstellung der vereinfachten Baugruppe, und speichern Sie die Datei. Geben Sie der Darstellung einen beschreibenden Namen.

• Gruppieren Sie vereinfachte Komponenten in Unterbaugruppen, und unterdrücken Sie nicht benötigte Komponenten. Erstellen Sie eine weitere Detailgenauigkeitsdarstellung der vereinfachten Unterbaugruppe, und speichern Sie diese als aktiven Status.
• Erstellen Sie weitere Detailgenauigkeitsdarstellungen durch Erstellen von Unterbaugruppen und Vereinfachen dieser durch Unterdrücken nicht benötigter Komponenten.

Verwenden Sie ein festes Benennungsschema für die Darstellungen, sodass Sie umgehend erkennen können, welche Detailgenauigkeitsdarstellung für eine einbezogene Komponente aktiviert werden muss. Versehen Sie die Detailgenauigkeitsdarstellungen mit aussagekräftigen Namen, sodass der Namen Ihnen Aufschluss über den Inhalt gibt, ohne die Komponente laden zu müssen.

Alle Baugruppen enthalten fünf systemdefinierte Detailgenauigkeiten:

• Haupt (Standardeinstellung)
• Alle Komponenten unterdrückt
• Alle Bauteile unterdrückt
• Gesamtes Inhaltscenter unterdrückt
• Alle ein

Um eine Datei mit einer aktivierten systemdefinierten oder benutzerdefinierten Detailgenauigkeit zu öffnen, klicken Sie im Dialogfeld Datei öffnen auf Optionen. Wählen Sie dann die gewünschte Detailgenauigkeit aus, und klicken Sie auf Öffnen. Ermitteln Sie die Auswirkungen von einer der systemdefinierten Detailgenauigkeitsdarstellungen unter Verwendung einer eigenen Baugruppendatei oder einer Beispielmodelldatei.

1. Öffnen Sie eine Baugruppendatei, z. B. Engine.iam.
2. Klicken Sie im Browser auf den Ordner Darstellungen, um ihn zu erweitern, und dann auf den Ordner Detailgenauigkeit.

   Standardmäßig ist die Hauptdetailgenauigkeitsdarstellung ausgewählt und alle Komponenten geladen. Prüfen Sie in der Browserhierarchie, ob alle Dateien aufgelistet sind.

3. Doppelklicken Sie im Browser auf die Darstellung Gesamtes Inhaltscenter unterdrückt. In der Beispieldatei Engine.iam werden einige der Unterlegscheiben und Schrauben aus dem Speicher und dem Grafikfenster entfernt. In der Browserhierarchie können Sie erkennen, dass die Inhaltscenter-Komponenten unterdrückt sind (Darstellung mit durchgestrichenem Text).
   AnmerkungDie Darstellung Gesamtes Inhaltscenter unterdrückt alle Komponenten, die an den folgenden beiden Speicherorten gespeichert sind: Im Standardordner für Inhaltscenter, der auf der Registerkarte Datei im Dialogfeld Anwendungsoptionen angegeben ist, und im Ordner für Inhaltscenter-Dateien, der in den Ordneroptionen des aktuellen Projekts angegeben ist. Wird eine Inhaltscenter-Komponente nicht an einem dieser beiden Orte gespeichert, wird sie nicht unterdrückt.
4. Doppelklicken Sie auf Alle Komponenten unterdrückt oder auf Alle Bauteile unterdrückt, und betrachten Sie das Ergebnis im Browser. Alle Bauteile oder Komponenten wurden aus dem Speicher und aus dem Grafikfenster entfernt.

1. Klicken Sie auf Öffnen, und suchen Sie die zu öffnende Baugruppe.
2. Bestimmen Sie im Browser (oder wenn die Komponenten sichtbar sind im Grafikfenster), für welche Komponenten eine Unterdrückung bzw. eine Aufhebung der Unterdrückung erfolgen soll.
3. Klicken Sie im Browser (oder falls sichtbar im Grafikfenster) mit der rechten Maustaste auf eine Komponente, und wählen Sie Unterdrücken. Ist die Komponente unterdrückt, können Sie die Unterdrückung durch Entfernen des Häkchens neben der Option aufheben.
4. Führen Sie diese Vorgänge entsprechend der benötigten Komponenten aus.
5. Klicken Sie im Browser mit der rechten Maustaste auf den Eintrag Detailgenauigkeit, und wählen Sie Neu, um eine neue Detailgenauigkeitsdarstellung zu erstellen, in der der aktuelle Unterdrückungsstatus der Komponenten gespeichert wird.
6. Klicken Sie anschließend auf Speichern, um die Datei zu speichern. Sie werden aufgefordert, einen beschreibenden Namen für die neue Detailgenauigkeitsdarstellung einzugeben.

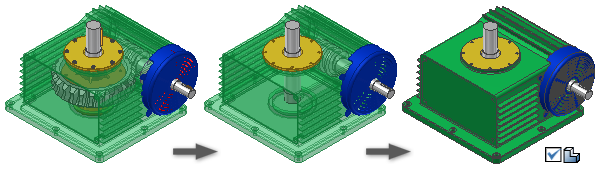

1. Klicken Sie auf Öffnen, und suchen Sie die zu öffnende Baugruppe.
2. Klicken Sie im Browser mit der rechten Maustaste auf den Knoten Detailgenauigkeit, und wählen Sie Neues Ersatzobjekt > Konturvereinfachung, um ein neues Konturvereinfachungs-Bauteil aus der Baugruppe zu erstellen.
3. Benennen Sie das Bauteil im Dialogfeld Neues abgeleitetes Ersatzbauteil, wählen Sie gegebenenfalls eine zu verwendende Vorlage, und ordnen Sie den neuen Dateispeicherort zu. Klicken Sie zum Fortfahren auf OK.
4. Es wird ein Fenster geöffnet, in dem der Befehl zur Konturvereinfachung bei Baugruppen ausgeführt wird. Durch die Standardoptionen wird ein Flächenverbundbauteil erstellt, in dem die Sichtbarkeit der Komponenten deaktiviert ist und Bohrungen entfernt wurden.
   AnmerkungEine Bohrung muss zum Entfernen nicht kreisförmig sein. Auch ein rechteckiger Schnitt wird als Bohrung erkannt.
5. Reduzierter Speichermodus ist standardmäßig aktiviert. Ein in diesem Modus erstelltes Konturvereinfachungs-Bauteil verbraucht weniger Speicherplatz, da keine Quellkörper im Cache gespeichert werden. Wir empfehlen, diese Option aktiviert zu lassen.
6. Klicken Sie auf OK, um das Konturvereinfachungs-Bauteil zu erstellen, das Fenster für die Konturvereinfachungs-Baugruppe zu schließen und zur (übergeordneten) Quellbaugruppe zurückzukehren.

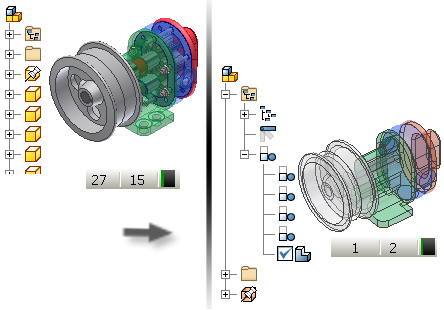

7. Der Kapazitätsmesser in der besitzenden Baugruppe stellt ein einziges Bauteil dar. Der Detailgenauigkeits-Browser enthält einen neuen aktiven Knoten, der durch das Symbol für die Ersatzdetailgenauigkeit dargestellt ist.

1. Klicken Sie auf Öffnen, und suchen Sie die zu öffnende Baugruppe.
2. Um eine Detailgenauigkeit mit geringerer Bauteilanzahl für die abgeleitete Baugruppe zu verwenden, erstellen Sie sie vor dem Fortfahren. Das ermöglicht die größtmöglichen Speicherplatzeinsparungen. Sie können auch mit dem nächsten Schritt fortfahren, ohne eine neue Detailgenauigkeit zu erstellen.
3. Klicken Sie im Browser mit der rechten Maustaste auf den Knoten Detailgenauigkeit, und wählen Sie Neues Ersatzobjekt > Bauteil ableiten, um ein neues abgeleitetes Bauteil aus der Baugruppe zu erstellen. Die zum Zeitpunkt der Erstellung aktive Detailgenauigkeit enthält die Standard-Körperdarstellung für den Ableitungsvorgang.
4. Benennen Sie das Bauteil im Dialogfeld Neues abgeleitetes Ersatzbauteil, wählen Sie gegebenenfalls eine zu verwendende Vorlage, und ordnen Sie den neuen Dateispeicherort zu. Klicken Sie zum Fortfahren auf OK.
5. Es wird ein Fenster geöffnet, in dem der Befehl Abgeleitete Baugruppe ausgeführt wird. Die Körper der abgeleiteten Baugruppen in der Liste stellen die zum Zeitpunkt der Erstellung aktive Detailgenauigkeit dar.
6. Wählen Sie die Registerkarte Körper, die Registerkarte Andere oder die Registerkarte Darstellungen im Dialogfeld Abgeleitete Baugruppe, um vor dem Fortfahren Änderungen vorzunehmen.
7. Reduzierter Speichermodus ist standardmäßig aktiviert. Ein abgeleitetes Bauteil, das in diesem Modus erstellt wurde, verbraucht weniger Speicherplatz, da keine Quellkörper im Cache gespeichert werden. Wir empfehlen, diese Option aktiviert zu lassen.
8. Klicken Sie auf OK, um das abgeleitete Bauteil zu erstellen, kennzeichnen Sie das neue Bauteil als Ersatzobjekt, schließen Sie das Fenster der abgeleiteten Baugruppe, und kehren Sie zur besitzenden (Quell-)Baugruppe zurück.
9. Der Kapazitätsmesser in der besitzenden Baugruppe stellt ein einziges Bauteil dar. Der Browser der Detailgenauigkeit enthält einen neuen aktiven Knoten, der durch das Symbol Ersatz-Detailgenauigkeit dargestellt ist.

AnmerkungWenn Sie ein abgeleitetes Bauteil aus einer Baugruppe erstellen und als Ersatzobjekt verwenden, werden alle Verknüpfungen mit externen Referenzen deaktiviert , und Sie müssen Sie von Hand aktualisieren.

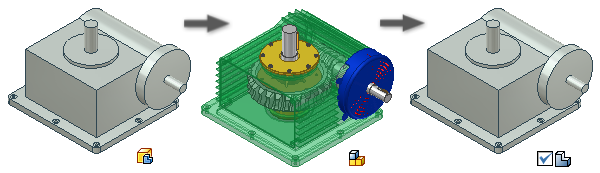

1. Erstellen Sie eine vereinfachte Darstellung der Baugruppe, indem Sie ein Bauteil modellieren oder ein abgeleitetes Bauteil aus einer Baugruppe erstellen. Speichern Sie die Datei auf der Festplatte.
2. Öffnen Sie falls erforderlich die Bauteildatei auf der Festplatte.
3. Klicken Sie im Browser mit der rechten Maustaste auf den Bauteilknoten, und wählen Sie aus dem Kontextmenü den Befehl Ersatzobjekt. Daraufhin wird ein Dialogfeld angezeigt. Wenn Sie das Bauteil als Ersatzobjekt kennzeichnen, werden alle Verknüpfungen mit externen Referenzen deaktiviert, und Sie müssen Sie von Hand aktualisieren.
4. Klicken Sie zum Fortfahren auf Ja. Das Bauteil wird als Ersatzobjekt gekennzeichnet, und das Ersatzbauteilsymbol wird mit dem Bauteilsymbol im Browser verbunden. Speichern Sie die Datei.
5. Öffnen Sie die zu vereinfachende Baugruppe (besitzende Baugruppe).
6. Klicken Sie im Browser mit der rechten Maustaste auf den Knoten Detailgenauigkeit, und wählen Sie Neues Ersatzobjekt > Bauteildatei auswählen.
7. Klicken Sie im Dialogfeld Komponente platzieren auf die vereinfachte Bauteildatei, die als Ersatzobjekt verwendet wird, und klicken Sie auf Öffnen.
8. Im Browser-Knoten Detailgenauigkeit wird das Ersatzobjekt-Symbol und der Name Ersatzdetailgenauigkeit1 angezeigt. Wie bei anderen Browsereinträgen können Sie die Ersatz-Detailgenauigkeit umbenennen.

AnmerkungWenn Sie ein abgeleitetes Bauteil aus einer Baugruppe erstellen und als Ersatzobjekt verwenden, werden alle Verknüpfungen mit externen Referenzen deaktiviert , und Sie müssen Sie von Hand aktualisieren.

Um die Leistung beim Arbeiten mit großen Baugruppen zu verbessern, sollten Sie die Speicherkapazitätsmessung zum Prüfen des aktuellen Speicherverbrauchs verwenden. Wenn Sie den Speicherverbrauch reduzieren möchten, stellen Sie fest, ob Sie einige Komponenten unterdrücken können, und erstellen Sie eine neue Detailgenauigkeitsdarstellung, oder verwenden Sie eine Ersatzdetailgenauigkeit, um den Speicherverbrauch noch weiter zu reduzieren.

Sie können jeden von Ihren erstellte und auch kopierte Detailgenauigkeitsdarstellungen ändern.

1. Öffnen Sie die Baugruppe mit der zu bearbeitenden Detailgenauigkeitsdarstellung.
2. Erweitern Sie im Browser den Ordner Darstellungen und anschließend den Ordner Detailgenauigkeit.
3. Sie können auch eine Positions- oder Konstruktionsansichtsdarstellung aktivieren.
4. Klicken Sie mit der rechten Maustaste auf die zu bearbeitende Detailgenauigkeitsdarstellung und wählen Aktivieren.
5. Klicken Sie gegebenenfalls mit der rechten Maustaste auf Komponenten, und aktivieren bzw. deaktivieren Sie wie gewünscht die Option Unterdrücken.
6. Speichern Sie anschließend die Datei.

Sie können jede Detailgenauigkeitsdarstellung kopieren, einschließlich der systemeigenen. Systemeigene Detailgenauigkeitsdarstellungen können nicht geändert werden. Sie können allerdings eine bearbeitbare Kopie erstellen.

1. Öffnen Sie die Baugruppe mit der zu kopierenden Detailgenauigkeitsdarstellung.
2. Erweitern Sie im Browser den Ordner Darstellungen und anschließend den Ordner Detailgenauigkeit.
3. Klicken Sie mit der rechten Maustaste auf die gewünschte Detailgenauigkeitsdarstellung und wählen Kopieren. Es wird eine Kopie mit dem Namen des Originals und einer Zahl hinzugefügt.
4. Klicken Sie auf die Kopie, um ihr einen anderen Namen zu geben.
5. Klicken Sie mit der rechten Maustaste auf die Kopie, und wählen Sie Aktivieren.
6. Aktivieren der deaktivieren Sie die Unterdrückung für Komponenten, und speichern Sie die Datei.

Sie können alle Detailgenauigkeitsdarstellungen außer den systemeigenen und der aktiven Detailgenauigkeitsdarstellung löschen.

1. Öffnen Sie die Baugruppe mit der zu entfernenden Detailgenauigkeitsdarstellung.
2. Erweitern Sie im Browser den Ordner Darstellungen und anschließend den Ordner Detailgenauigkeit.
3. Klicken Sie mit der rechten Maustaste auf die zu entfernende Detailgenauigkeitsdarstellung und wählen Löschen.

Sie können alle Detailgenauigkeitsdarstellungen außer den systemeigenen und der aktiven Detailgenauigkeitsdarstellung umbenennen.

1. Öffnen Sie die Baugruppe mit der umzubenennenden Detailgenauigkeitsdarstellung.
2. Erweitern Sie im Browser den Ordner Darstellungen und anschließend den Ordner Detailgenauigkeit.
3. Klicken Sie auf die Detailgenauigkeitsdarstellung, die Sie umbenennen möchten, und geben Sie einen Namen ein.

Eine Baugruppe kann assoziativ eine Detailgenauigkeitsdarstellung einer auf beliebiger Baugruppenhierarchieebene verschachtelten Unterbaugruppe aufrufen. Alle Detailgenauigkeitsdarstellungseinstellungen in der verschachtelten Unterbaugruppe werden von der Darstellung der Unterbaugruppe gesteuert.

Erstellen Sie eine Detailgenauigkeitsdarstellung in einer verschachtelten Unterbaugruppe:

1. Klicken Sie auf Öffnen, und suchen Sie die zu öffnende Baugruppendatei.
2. Doppelklicken Sie zum Öffnen der Unterbaugruppe.
3. Erweitern Sie den Ordner Darstellungen und anschließend den Ordner Detailgenauigkeit.
4. Erstellen Sie mit einer der folgenden Methoden eine neue Detailgenauigkeitsdarstellung:
   • Klicken Sie mit der rechten Maustaste auf den Ordner Detailgenauigkeit und dann auf Neu.
   • Klicken Sie mit der rechten Maustaste auf eine Detailgenauigkeitsdarstellung und dann auf Kopieren.

   Zum Umbenennen der Darstellungen klicken Sie auf den Darstellungsnamen.

5. Klicken Sie mit der rechten Maustaste auf eine Komponente, und aktivieren bzw. deaktivieren Sie dann die Option Unterdrücken wie gewünscht. Speichern Sie anschließend die Datei.

Aktivieren Sie eine Detailgenauigkeitsdarstellung in einer verschachtelten Unterbaugruppe:

1. Öffnen Sie die Baugruppendatei mit der verschachtelten Unterbaugruppe.
2. Erweitern Sie die Browsereinträge, und navigieren Sie zur Unterbaugruppe, deren Darstellung Sie aktivieren möchten.
3. Erweitern Sie den Ordner Darstellungen und anschließend den Ordner Detailgenauigkeit.
4. Klicken Sie mit der rechten Maustaste auf die gewünschte Detailgenauigkeitsdarstellung und wählen Aktivieren.
