Fügen Sie ein Bauteil aus der Inhaltscenter-Bibliothek in eine Baugruppendatei ein.
Fügen Sie ein Element aus der Inhaltscenter-Bibliothek in ein Bauteil ein.
Verwenden Sie AutoDrop, um ein Bauteil aus einer Inhaltscenter-Bibliothek in eine Baugruppendatei einzufügen.
Ändern Sie die Größe eines platzierten Inhaltscenter-Bibliotheksbauteils.
Ersetzen Sie ein vorhandenes (also nicht aus dem Inhaltscenter stammendes) Bauteil durch ein Bauteil aus der Inhaltscenter-Bibliothek.
Öffnen Sie ein Inhaltscenter-Bauteil und zeigen Sie es an.

TippVerwenden Sie

Öffnen

Aus Inhaltscenter öffnen, um eine Inhaltscenter-Bauteildatei zu öffnen.

Navigation in der Benutzerumgebung

Die Inhaltscenter-Benutzerumgebung enthält alle notwendigen Methoden zum Suchen des Inhalts:

Suchfunktionen
Einfache und erweiterte Suchbefehle zum Suchen von Bauteilen, die bestimmten Parametern entsprechen.
Favoriten zum Erstellen einer persönlichen Ordnerstruktur mit Verknüpfungen zu bestimmten Bauteilen, Bauteilfamilien oder Kategorien.
Archiv zur Anzeige der letzten 20 verwendeten Bauteile im Fensterbereich Kategorie und Familie.
Filter zum Ausschließen nicht verwendeter Familien, Kategorien oder Normen.

AutoDrop und manuelle Platzierung

AutoDrop ist die Standardplatzierungsmethode für Inhaltscenter-Komponenten. Die Geometrie für die Platzierung und Skalierung der Größe wird automatisch anhand der Eigenschaften der Teilefamilie abgerufen. Die folgenden Typen von Normbauteilen können mithilfe von AutoDrop platziert werden: Schrauben (mit Ausnahme der Schrauben in der Kategorie Andere), Muttern, Unterlegscheiben, Bolzen, Lager und Sicherungsringe.

Sie können Inhaltscenter-Bauteile manuell mithilfe der Platzierungsmethoden in Autodesk Inventor einfügen. Um Bauteile manuell zu platzieren, deaktivieren Sie AutoDrop im Dialogfeld Aus Inhaltscenter platzieren. Um die manuelle Platzierungsmethode für eine bestimmte Bauteilfamilie zu verwenden, halten Sie ALT gedrückt und klicken auf OK (oder doppelklicken auf die Familie).

Normbauteile und benutzerdefinierte Bauteile

Die Inhaltscenter-Bibliothek beinhaltet zwei Familientypen:

Normfamilien definieren alle Parameter für ihre Familienvarianten in der Familientabelle. Wenn Sie eine Familienvariante für die Platzierung in der Baugruppe auswählen, wird das zu instanziierende Normbauteil vollständig durch die Familienvariantendaten definiert.

Benutzerdefinierte Familien beinhalten einen oder mehrere benutzerdefinierte Parameter, die einem geometrischen Parameter in der Familienvorlage zugeordnet sind. Folgende Typen von benutzerdefinierten Parametern können in der Familientabelle vorhanden sein: Bereich numerischer Werte, Sequenz numerischer Werte oder Boolesch. Sie geben den Wert des benutzerdefinierten Parameters bei der Bauteilplatzierung ein. Sie können zahlreiche verschiedene Bauteile basierend auf derselben Variante der benutzerdefinierten Familie erstellen.

Varianten von Normfamilien werden standardmäßig als Normbauteile platziert. Im Ordner mit den Inhaltscenter-Dateien wird eine Normbauteildatei erstellt (im Projekt angegeben). Mit der Familieneigenschaft Dateiname und Ordnername werden der Name und Ordner für die Normbauteildatei definiert. Normbauteildateien sind schreibgeschützt und werden mit den Inhaltscenter-Befehlen bearbeitet:

Größe ändern: Wenn Sie die Bauteilgröße ändern, wird automatisch eine neue Bauteildatei (mit der entsprechenden Bauteilgröße) am Speicherort der Inhaltscenter-Dateien erstellt.
Normkomponenten aktualisieren: Wird die entsprechende Familie in der Bibliothek geändert, wird das Normbauteil mit dem Befehl Normkomponenten aktualisieren aktualisiert.

Varianten von benutzerdefinierten Familien werden standardmäßig als benutzerdefinierte Bauteile platziert. Sie wählen den Ordner und den Dateinamen der benutzerdefinierten Bauteildatei bei der Platzierung aus. Benutzerdefinierte Bauteile werden als normale Autodesk Inventor-Dateien behandelt.

Platzieren Sie ggf. Normfamilienvarianten als benutzerdefinierte Bauteile oder benutzerdefinierte Familienvarianten als Normbauteile. Wählen Sie im Dialogfeld Familie die Option Benutzerdefiniert oder Als Norm aus. Legen Sie zum Ändern der Standardeinstellung für benutzerdefinierte Familien die Option Benutzerdefinierte Familie - Standard auf der Registerkarte Inhaltscenter des Dialogfelds Anwendungsoptionen fest.

Wenn Sie eine Normfamilienvariante als benutzerdefiniertes Bauteil platzieren, definieren Sie den Namen und den Ordner für die Bauteildatei. Die Bauteildatei ist vom Inhaltscenter unabhängig und kann manuell bearbeitet werden.
Wenn Sie eine benutzerdefinierte Familienvariante als Normbauteil platzieren, wird die Bauteildatei am Speicherort der Inhaltscenter-Dateien gespeichert. Sie wird in dem Ordner gespeichert, der durch die Eigenschaft Familienordnername angegeben wird. Der Dateiname wird mit der Eigenschaft Dateiname automatisch erstellt. Verwenden Sie zum Bearbeiten des platzierten Bauteils den Befehl Größe ändern oder den Befehl Normkomponenten aktualisieren.
Anmerkungen:
- Ein spezielles Symbol markiert die Inhaltscenter-Normbauteile im Baugruppen-Browser.
- Benutzerdefinierte Inhaltscenter-Bauteile verwendenden das Autodesk Inventor-Bauteilsymbol.
- Vergewissern Sie sich, dass der Dateiname im Familienordner eindeutig ist. Der Ausdruck für den Dateinamen muss alle benutzerdefinierte Spalten enthalten, um eindeutige Dateinamen in einer benutzerdefinierten Familie zu definieren. Dateiname müssen außerdem familienspezifische IDs enthalten, um die Eindeutigkeit innerhalb des Inhaltscenters sicherzustellen.
- Wird der Familie eine neue benutzerdefinierte Spalte hinzugefügt, wird der Standardwert der neuen Spalte bei der Bauteilaktualisierung auf die instanziierten Bauteildatei angewendet.

Normbauteildateien

Wenn Sie ein Inhaltscenter-Standardbauteil in einer Baugruppe platzieren, wird eine Bauteildatei im Ordner Content Center Files erstellt. Wenn Sie zu einem späteren Zeitpunkt ein anderes Exemplar desselben Bauteils platzieren, wird die bereits vorhandene Bauteildatei mit dem Bauteil aus der Bibliothek verglichen. Beinhaltet die Bibliothek eine neue Version des Bauteils, richtet sich der nächste Schritt nach der Anwendungsoption Veraltete Normbauteile beim Platzieren aktualisieren Die ursprüngliche Bauteildatei wird entweder automatisch durch eine neue Bauteildatei ersetzt, oder es wird die Datei aus dem Ordner Inhaltscenter-Dateien verwendet.

Die ursprüngliche Bauteildatei im Ordner für Inhaltscenter-Dateien muss für Lese-/Schreibzugriff konfiguriert sein, um ersetzt werden zu können. Falls sie schreibgeschützt ist, müssen Sie die Bauteildatei auschecken (oder sie in Lesen/Schreiben ändern), um den Platzierungsvorgang zu beenden. Falls Sie die Datei im schreibgeschützten Modus belassen, wird die Bauteilplatzierung abgebrochen.

Mit den folgenden Befehlen wird eine Bauteildatei im Ordner für Inhaltscenter-Dateien erstellt oder ersetzt:

Aus Inhaltscenter platzieren
Aus Inhaltscenter ersetzen
Größe ändern
Normkomponenten aktualisieren
Aus Inhaltscenter öffnen

Wenn die Inhaltscenter-Bauteildateien in Autodesk Vault verwaltet werden, können die folgenden Gründe zu einer fehlenden Schreibberechtigung für eine Datei führen:

Sie haben das Auschecken der Datei unterbrochen, indem Sie in Vault auf Nein im Nachrichtenfeld für das Auschecken geklickt haben.
Sie haben die Dateibearbeitungsaufforderung in Vault für Antwort = Nein und Frequenz = Meldung nie anzeigen konfiguriert.
Die Bauteildatei wird von einem anderen Benutzer in Autodesk Vault ausgecheckt.

Speicherort für eingefügte Normkomponenten

Inhaltscenter-Normkomponenten werden am Speicherort für Inhaltscenter-Dateien erstellt, der in der Autodesk Inventor-Projektdatei definiert ist.

Bei der Erstellung einer Komponente durch das Inhaltscenter wird zunächst der Zwischenspeicher mit zuvor verwendetem Inhalt am Speicherort der Inhaltscenter-Dateien durchsucht. Mit dieser Suche wird die Zugriffszeit auf häufig verwendete Komponenten verbessert. In jedem Autodesk Inventor-Projekt können unterschiedliche Speicherorte für Inhaltscenter-Dateien angegeben werden. Es wird jedoch empfohlen, für alle Projekte denselben Speicherort für Inhaltscenter-Dateien zu verwenden, um die Leistung zu optimieren.

Sie können den Standardspeicherort für Inhaltscenter-Dateien im Autodesk Inventor-Dialogfeld Anwendungsoptionen festlegen. Der Standardspeicherort für Inhaltscenter-Dateien gilt automatisch für jedes Projekt, dessen Speicherort für Inhaltscenter-Dateien auf [Standard] eingestellt ist.

Tipps:

Ändern Sie den Speicherort für Inhaltscenter-Dateien nicht, solange ein Projekt aktiv ist.
Alle Mitglieder einer Arbeitsgruppe, die in der Vault-Umgebung (oder einem anderen Datenverwaltungssystem) arbeiten, müssen einen lokalen Ordner zum Speichern der Inhaltscenter-Dateien verwenden. Das Datenverwaltungssystem steuert den lokalen Ordner für die Inhaltscenter-Dateien.

Inhaltscenter-Normbauteile im Baugruppen-Browser

Aus dem Inhaltscenter platzierte Normbauteile werden im Baugruppen-Browser mit einem bestimmten Symbol markiert.

	Inhaltscenter-Normbauteil
	Fixiertes Inhaltscenter-Normbauteil
	Nicht aktiviertes Inhaltscenter-Normbauteil
	Nicht aktiviertes, fixiertes Inhaltscenter-Normbauteil
	Inhaltscenter-Normbauteil, Sichtbarkeit aus
	Fixiertes Inhaltscenter-Normbauteil, Sichtbarkeit aus

AnmerkungAls benutzerdefinierte Bauteile platzierte Inhaltscenter-Bauteile werden im Baugruppenbrowser durch das Autodesk Inventor-Bauteilsymbol gekennzeichnet.

Detailgenauigkeitsdarstellung Inhaltscenter-Bauteilen

Die Darstellung Gesamtes Inhaltscenter unterdrückt klammert alle Komponenten aus, die in den folgenden beiden Speicherorten gespeichert sind:

Standardordner für Inhaltscenter-Dateien der Registerkarte Datei im Dialogfeld Anwendungsoptionen
Ordner für Inhaltscenter-Dateien unter Ordneroptionen des aktuellen Projekts

Wird eine Inhaltscenter-Komponente nicht an einem dieser beiden Orte gespeichert, wird sie nicht unterdrückt.

iProperties von Inhaltscenter-Bauteilen

iProperties können für platzierte Inhaltscenter-Normbauteile, die am Speicherort der Inhaltscenter-Dateien gespeichert sind, nicht bearbeitet werden.

Ordnen Sie zum Festlegen der iProperties für eine Bauteilfamilie entsprechende Familientabellenspalten zu iProperties zu, indem Sie den Inhaltscenter-Editor verwenden.

TippBearbeiten Sie zum Ändern der iProperties für ein platziertes Inhaltscenter-Bauteil die entsprechende Bauteilfamilie, und ordnen Sie den iProperties die entsprechenden Familientabellenspalten zu. Aktualisieren Sie anschließend das Bibliotheksbauteil in der Baugruppe mit dem Befehl Normkomponenten aktualisieren.

Arbeitselemente in Inhaltscenter-Bauteilen

Für platzierte Inhaltscenter-Normbauteile werden alle Arbeitselemente standardmäßig ausgeblendet. Sie können die Sichtbarkeit von Arbeitselementen für ein Normbauteil in einer Baugruppe nicht ändern, da das Normbauteil nicht bearbeitet werden kann.

Sie können jedoch die Sichtbarkeit von Arbeitselementen für bestimmte Familienvarianten in einer Sichtbarkeitsspalte der Familientabelle festlegen.

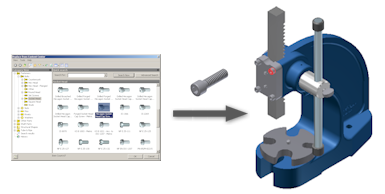

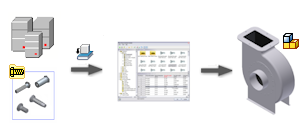

Bauteil oder Element aus Inhaltscenter platzieren oder ersetzen

Verwenden Sie die Dialogfelder Aus Inhaltscenter platzieren oder Aus Inhaltscenter ersetzen, um ein Inhaltscenter-Bauteil in eine Baugruppe einzufügen. Wählen Sie das Bauteil im Dialogfeld Inhaltscenter aus. Verwenden Sie AutoDrop oder die Autodesk Inventor-Platzierungsmethoden zum Platzieren des Bauteils in der Baugruppe.

Inhaltscenter-Bauteile ohne benutzerdefinierte Parameter werden standardmäßig als Normbauteile platziert. Die meisten können mithilfe von AutoDrop eingefügt werden. Inhaltscenter-Bauteile mit einem benutzerdefinierten Parameter werden standardmäßig als benutzerdefinierte Bauteile platziert. Sie wählen den Ordner und den Dateinamen der benutzerdefinierten Bauteildatei bei der Platzierung aus.

Manuelles Platzieren eines Inhaltscenter-Bauteils als Normbauteil

Wenn Sie AutoDrop deaktivieren, wählen Sie die Größe der Komponente im Dialogfeld Familie aus und platzieren die Komponente manuell in der Baugruppe.

AnmerkungDie manuelle Platzierungsmethode wird automatisch für alle Komponenten verwendet, die AutoDrop nicht unterstützen.

Klicken Sie in einer Baugruppendatei auf Registerkarte Zusammenfügen Gruppe Komponente Aus Inhaltscenter platzieren.
Suchen Sie im Dialogfeld Aus Inhaltscenter platzieren nach der Bauteilfamilie, deren Variante Sie platzieren möchten.
- Durchsuchen der Bibliotheksstruktur: Doppelklicken Sie auf eine Kategorie, um die nachfolgenden Kategorien oder Bauteilfamilien anzuzeigen.
- Verwenden Sie die Suchfunktion.
- Verwenden Sie das Archiv.
- Erstellen Sie eine Favoritenliste für schnellen Zugriff auf häufig verwendete Bauteile.
Wählen Sie die Familie aus, und klicken Sie auf OK.
Tipp(Nur Bauteile ohne benutzerdefinierte Parameter) Wählen Sie die Familie aus, und klicken Sie in der Werkzeugleiste auf Tabellenansicht. Wählen Sie in der Gruppe Tabellenansicht die zu platzierende Familienvariante aus. Fahren Sie anschließend mit Schritt 8 fort.
Wählen Sie die zu platzierende Familienvariante im Dialogfeld Familie in der Registerkarte Auswählen oder Tabellenansicht aus.
(Nur Bauteile mit benutzerdefinierten Parametern) Geben Sie die benutzerdefinierten Parameter ein.
AnmerkungWenn der benutzerdefinierten Parameter ein Boolescher Wert ist, wählen Sie 1 oder 0, um den Booleschen Wert anzugeben (1 = wahr, 0 = falsch).
(Nur für Bauteile mit benutzerdefinierten Parametern.) Wählen Sie Als Norm aus, um die Bauteildatei im Ordner für Inhaltscenter-Dateien zu speichern und als Inhaltscenter-Normbauteil zu behandeln.
Anmerkung(Eindeutiger Dateiname) Der Dateiname muss für alle Familienvarianten, die in demselben Speicherordner abgelegt sind (angegeben durch den Familienordnernamen), eindeutig sein. Wenn ein Dateiname nicht eindeutig ist, müssen zwei oder mehr Familienvarianten dieselbe Bauteildatei verwenden. Wenn bei der Bauteilplatzierung ein Namenskonflikt bei Dateien auftritt, wird eine Warnung angezeigt. Sie können dann das im Speicherordner vorhandene Bauteil platzieren, aber dieses Bauteil kann sich von dem ursprünglich ausgewählten Teil unterscheiden. Brechen Sie alternativ den Befehl ab, und geben Sie einen eindeutigen Dateinamen für das platzierte Bauteil an. Platzieren Sie dann das Bauteil mit dem korrigierten Dateinamen.
Klicken Sie im Dialogfeld Familie auf OK.
Verwenden Sie das typische Platzierungsverfahren, um ein Bauteil in der Baugruppe zu platzieren. Fügen Sie bei Bedarf Abhängigkeiten hinzu, um das Bauteil mit einer anderen Geometrie zu positionieren.

AnmerkungIm Ordner für Inhaltscenter-Dateien wird eine Bauteildatei für alle Bauteile erstellt, die im Inhaltscenter platziert werden. Wenn Sie ein Exemplar eines bereits platzierten Bauteils erstellen, wird die vorhandene Bauteildatei mit dem Bauteil aus der Bibliothek verglichen. Beinhaltet die Bibliothek eine neue Version des Bauteils und ist die Option Veraltete Normbauteile beim Platzieren aktualisieren ausgewählt, wird die ursprüngliche Bauteildatei durch eine neue Bauteildatei ersetzt. Falls die bereits vorhandene Bauteildatei schreibgeschützt ist, kann die Platzierung des Bauteils im Inhaltscenter nicht beendet werden.

TippSie können ein anderes Exemplar der Inhaltscenter-Komponente platzieren, die in der Baugruppe vorhanden ist. Wählen Sie die Komponente im Grafikfenster oder im Browser aus, und klicken Sie dann auf Registerkarte Zusammenfügen

Gruppe Komponente

Aus Inhaltscenter platzieren. Das Dialogfeld Aus Inhaltscenter platzieren wird angezeigt. Die Komponente ist in der Liste markiert. Beim Einfügen der Komponente wird die entsprechende Größe im Dialogfeld Familie ausgewählt.

Platzieren eines Inhaltscenter-Bauteils als benutzerdefiniertes Bauteil

Benutzerdefinierte Bauteile aus dem Inhaltscenter werden als normale Bauteildateien behandelt und können mit den Bearbeitungsbefehlen in Autodesk Inventor bearbeitet werden.

Klicken Sie in einer Baugruppendatei auf Registerkarte Zusammenfügen Gruppe Komponente Aus Inhaltscenter platzieren.
Suchen Sie im Dialogfeld Aus Inhaltscenter platzieren nach der Bauteilfamilie, deren Variante Sie platzieren möchten.
- Durchsuchen der Bibliotheksstruktur: Doppelklicken Sie auf eine Kategorie, um die nachfolgenden Kategorien oder Bauteilfamilien anzuzeigen.
- Verwenden Sie die Suchfunktion.
- Verwenden Sie das Archiv.
- Erstellen Sie eine Favoritenliste für schnellen Zugriff auf häufig verwendete Bauteile.
Wählen Sie die Familie aus, und klicken Sie auf OK.
Wählen Sie die zu platzierende Familienvariante im Dialogfeld Familie in der Registerkarte Auswählen oder Tabellenansicht aus.
(Nur für benutzerdefinierte Bauteile) Geben Sie die benutzerdefinierten Parameter ein.
AnmerkungWenn der benutzerdefinierten Parameter ein Boolescher Wert ist, wählen Sie 1 oder 0, um den Booleschen Wert anzugeben (1 = wahr, 0 = falsch).
Wählen Sie Benutzerdefiniert, um die Bauteildatei als benutzerdefinierte Inhaltscenter-Datei zu erstellen.
Klicken Sie im Dialogfeld Familie auf OK.
Legen Sie den Dateinamen und den Speicherort für die Bauteildatei fest.
Verwenden Sie das typische Platzierungsverfahren, um ein Bauteil in der Baugruppe zu platzieren. Fügen Sie bei Bedarf Abhängigkeiten hinzu, um das Bauteil mit einer anderen Geometrie zu positionieren.

Platzieren eines Normbauteils mit AutoDrop

AutoDrop ruft die Geometrie für die Platzierung und Skalierung der Größe automatisch anhand der Eigenschaften der Teilefamilie ab. Um AutoDrop als Standardplatzierungsmethode zu verwenden, aktivieren Sie AutoDrop im Dialogfenster Aus Inhaltsfenster platzieren.

AnmerkungAutoDrop kann zum Platzieren der folgenden Typen von Normbauteilen verwendet werden: Schrauben (mit Ausnahme von Schrauben der Kategorie Andere), Muttern, Unterlegscheiben, Bolzen, Lager und Sicherungsringe.

Klicken Sie in einer Baugruppendatei auf Registerkarte Zusammenfügen Gruppe Komponente Aus Inhaltscenter platzieren.
Suchen Sie im Dialogfeld Aus Inhaltscenter platzieren nach der Bauteilfamilie, deren Variante Sie platzieren möchten.
Aktivieren Sie auf der Werkzeugleiste die Schaltfläche AutoDrop.
Wählen Sie die Familie aus und klicken Sie auf OK, oder doppelklicken Sie auf die Familie.
Verwenden Sie die AutoDrop-Steuerelemente, um das Bauteil zu platzieren.

Ersetzen eines Bauteils in einer Baugruppendatei (Aus Inhaltscenter ersetzen)

Das ausgewählte Bauteil (kann auch ein nicht im Inhaltscenter enthaltenes Bauteil sein) wird durch ein Bauteil aus dem Inhaltscenter ersetzt.

Klicken Sie mit der rechten Maustaste auf das Bauteil, das in der Baugruppendatei ersetzt werden soll. Wählen Sie anschließend Aus Inhaltscenter ersetzen (oder Komponente Aus Inhaltscenter ersetzen für nicht im Inhaltscenter enthaltene Bauteile).
Suchen Sie im Dialogfeld Aus Inhaltscenter ersetzen nach der Bauteilfamilie, die Sie in der Baugruppe platzieren möchten.
Wählen Sie das Bauteil aus, und klicken Sie auf OK, um das Dialogfeld Familie zu öffnen.
Wählen Sie die Bauteilvariante, mit der Sie das aktuelle Bauteil ersetzen möchten, und klicken Sie auf OK.

Platzieren eines Elements aus dem Inhaltscenter

Zum Lieferumfang von Autodesk Inventor gehörende Inhaltscenter-Bibliotheken enthalten Elemente, die in Autodesk Inventor -Bauteildateien platziert werden können.

Die Inhaltscenter-Elemente umfassen verschiedene geometrische Formen, wie etwa Kegel, Zylinder und Kugeln, in britischen oder metrischen Größen.

Öffnen Sie eine Bauteildatei.
Klicken Sie in der Multifunktionsleiste auf Registerkarte Verwalten Gruppe Einfügen Element.
Suchen Sie im Dialogfeld Element platzieren nach dem Element, das Sie platzieren möchten.
- Durchsuchen der Bibliotheksstruktur: Doppelklicken Sie auf eine Elementkategorie, um die nachfolgenden Kategorien oder Elementfamilien anzuzeigen.
- Verwenden Sie die Suchfunktion.
- Verwenden Sie das Archiv.
- Erstellen Sie eine Favoritenliste für schnellen Zugriff auf häufig verwendete Bauteile.
Doppelklicken Sie auf das Element, oder wählen Sie das Element aus und klicken Sie auf OK. Das Dialogfeld Familie wird angezeigt.
Geben Sie die Variante der Elementfamilie an, die Sie platzieren möchten. Geben Sie bei Bedarf Bemaßungswerte für das platzierte Element ein, und klicken Sie auf OK.
Nach dem Platzieren des Bauteilelements wird der Befehl 3D-Griffe automatisch aktiviert. Sie können die Elementbemaßungen anpassen und das Element an die gewünschte Position verschieben.

Ändern der Größe eines platzierten Normbauteils

Mit dem Befehl Größe ändern ändern Sie einen Schlüsselparameter für ein platziertes Inhaltscenter-Bauteil.

AnmerkungDer Befehl Größe ändern ist die einzige Methode zum Bearbeiten von Inhaltscenter-Bauteilen, die als Normteile platziert wurden.

Klicken Sie in der Baugruppendatei mit der rechten Maustaste auf ein Inhaltscenter-Bauteil im Grafikfenster oder Browser, und wählen Sie Größe ändern. Das Dialogfeld Familie des ausgewählten Bauteils wird angezeigt.
Wählen Sie im Dialogfeld Größe ändern die neue Größe des Bauteils aus.
Klicken Sie auf OK, um die Größenänderung anzuwenden und das Dialogfeld zu schließen.

Bauteil aus Inhaltscenter öffnen

Klicken Sie auf Öffnen Aus Inhaltscenter öffnen.
Suchen Sie im Dialogfeld Aus Inhaltscenter öffnen nach der Bauteilfamilie, deren Variante Sie öffnen möchten.
Doppelklicken Sie auf die Bauteilfamilie, um das Dialogfeld Familie anzuzeigen.
Wählen Sie die zu öffnende Variante, und klicken Sie auf OK. Die Auswahl kann auf den Registerkarten Auswählen oder Tabellenansicht vorgenommen werden.
Das ausgewählte Bauteil wird geöffnet.

AnmerkungIm Ordner für Inhaltscenter-Dateien wird eine Bauteildatei für alle Bauteile erstellt, die im Inhaltscenter platziert oder geöffnet werden. Wenn Sie ein bereits platziertes Bauteil öffnen, wird die bereits vorhandene Bauteildatei mit dem Bauteil aus der Bibliothek verglichen. Falls die Bibliothek eine neue Version des Bauteils enthält, wird die ursprüngliche Bauteildatei durch eine neue Bauteildatei ersetzt. Falls die bereits vorhandene Bauteildatei schreibgeschützt ist, kann das Bauteil nicht im Inhaltscenter geöffnet werden.

TippWählen Sie zum Öffnen einer Inhaltscenter-Komponente, die ein einer Baugruppe enthalten ist, die Komponente im Grafikfenster oder im Browser aus. Klicken Sie dann auf

Öffnen

Aus Inhaltscenter öffnen. Das Dialogfeld Aus Inhaltscenter öffnen wird angezeigt. Die Komponente ist in der Liste markiert. Wenn Sie auf OK klicken, wird die entsprechende Größe im Dialogfeld Familie ausgewählt.

Platzieren, Element platzieren oder Aus Inhaltscenter ersetzen

Das Dialogfenster Platzieren, Element platzieren oder Aus Inhaltscenter platzieren ist die Hauptbenutzeroberfläche für die Inhaltscenter-Benutzerumgebung. Verwenden Sie das Dialogfeld, um ein Bauteil oder Element aus dem Inhaltscenter zu platzieren oder zu ersetzen.

AnmerkungDie Inhaltscenter-Benutzerumgebung steht Ihnen zur Verfügung, wenn Sie mit dem Inhaltsserver verbunden sind und die Inhaltscenter-Bibliotheken in Ihrem Projekt ordnungsgemäß konfiguriert sind.

Zugriff:

Komponente aus dem Inhaltscenter platzieren platziert ein Bauteil oder Element in die geöffnete Baugruppendatei.

Klicken Sie in der Multifunktionsleiste auf Registerkarte Zusammenfügen Gruppe Komponente Aus Inhaltscenter platzieren.
Klicken Sie im Grafikfenster der Baugruppe mit der rechten Maustaste in einen leeren Bereich, und wählen Sie im Menü die Option Aus Inhaltscenter platzieren.

Element platzieren platziert ein Element in die geöffnete Bauteildatei.

Klicken Sie in der Multifunktionsleiste auf Registerkarte Verwalten Gruppe Einfügen Element.
Klicken Sie in der Bauteilumgebung mit der rechten Maustaste in einen leeren Bereich, und wählen Sie Element platzieren. (Diese Option steht beim Bearbeiten von Skizzen nicht zur Verfügung.)

Aus Inhaltscenter ersetzen ersetzt ein Bauteil in der Baugruppe mit einem Bauteil aus dem Inhaltscenter.

Klicken Sie in der Baugruppenumgebung mit der rechten Maustaste auf ein Bauteil, und wählen Sie Aus Inhaltscenter ersetzen (oder bei nicht aus dem Inhaltscenter stammenden Bauteilen Komponente Aus Inhaltscenter ersetzen).

Arbeitsablaufübersicht

Suchen Sie zuerst eine Bauteil- oder Elementfamilie, indem Sie die Kategorien durchsuchen oder eines der folgenden Befehle verwenden: Suche, Filter, Favoriten oder Verlauf. Doppelklicken Sie dann auf die gefundene Familie, um eine Familienvariante zu platzieren.

AnmerkungEnthalten eine oder mehrere Zellen für die Familienvariante in der entsprechenden Familientabelle leere oder ungültige Einträge, kann kein Bauteil aus dem Inhaltscenter platziert werden. Verwenden Sie den Inhaltscenter-Bearbeiter, um die Familientabelle zu korrigieren.

Navigation

Im Fenster Kategorie wird die Struktur der verfügbaren Kategorien angezeigt. Wenn Sie auf eine Kategorie doppelklicken, werden die abhängigen Kategorien oder Bauteil-/Elementfamilien im Fensterbereich für Kategorien und Familien auf der rechten Seite angezeigt.

Um in der Hierarchie zu navigieren, erweitern Sie die Kategorien in der Gruppe Kategorie. Doppelklicken Sie auf Elemente in der Gruppe Liste, und verwenden Sie die Befehle zur Navigation auf dem Werkzeugkasten (Zurück, Vorwärts und Ordner nach oben).

Um den Ansichtsmodus zu wählen, klicken Sie auf den Befehl für Miniaturansicht, Listenansicht oder Detailansicht. Der Listenmodus ist zwar schneller, dafür ist die Miniaturansicht aufschlussreicher.

Menüoptionen

Menü Ansicht

Baumstrukturansicht schaltet die Baumstrukturansicht Ein/Aus.

Tabellenansicht aktiviert bzw. deaktiviert die Gruppe Tabellenansicht.

Miniaturansicht zeigt Objekte in der Miniaturansicht an.

Liste zeigt Objekte im rechten Fensterbereich in einer Liste an.

Detailliste zeigt Objekte im rechten Fensterbereich mit detaillierten Informationen an.

Befehle

Suche blendet den Fensterbereich Suche ein oder aus. Die Suche wird zum Durchsuchen der gesamten Bibliothek oder ausgewählter Kategorien verwendet. Sie können nach einer Textzeichenfolge suchen oder Suchkriterien für Familieneigenschaften oder Kategorieparameter festlegen.

Favoriten blendet den Fensterbereich Favoriten ein oder aus.

Filter blendet die verfügbaren Filter ein oder aus, bearbeitet einen Filter oder erstellt einen neuen Filter.

Verlauf zeigt den Fensterbereich Verlauf an. Der Verlauf enthält die 20 zuletzt verwendeten Bauteile.

AutoDrop legt die Standardplatzierungsmethode für Inhaltscenter-Komponenten fest. Aktivieren Sie die Option, um AutoDrop als Standardmethode für die Platzierung von Inhaltscenter-Komponenten in Baugruppen zu verwenden. Schalten Sie die Option aus, um die Inhaltscenter-Platzierung zu verwenden.

Spracheinstellung dient zur Auswahl der Sprache für das Inhaltscenter.

Inhalt aktualisieren aktualisiert die Daten des Dialogfelds mit dem aktuellen Inhalt vom Server.

Kontextmenüoptionen

Zu Favoriten hinzufügen	Fügt die ausgewählte Kategorie oder Familie zur Liste der Favoriten hinzu.
Miniaturansicht	Zeigt Objekte in der Miniaturansicht an.
Liste	Zeigt Objekte im rechten Fensterbereich in einer Liste an.
Detailliste	Zeigt Objekte im rechten Fensterbereich mit detaillierten Informationen an.
Favoriten	blendet den Fensterbereich Favoriten ein oder aus.
Filter	Aktiviert oder deaktiviert die verfügbaren Filter, bearbeitet einen Filter oder erstellt einen neuen Filter.

Werkzeugleiste

	Zurück zeigt die zuvor angezeigte Seite erneut an.
	Vorwärts zeigt die nächste Seite an.
	Ordner nach oben zeigt die Seite an, die sich in der Kategoriestruktur eine Ebene höher befindet.
	Suche aktiviert die Suche. Die Suche wird zum Durchsuchen der gesamten Bibliothek oder ausgewählter Kategorien verwendet. Sie können nach einer Textzeichenfolge suchen oder Suchkriterien für Familieneigenschaften oder Kategorieparameter festlegen.
	Favoriten zeigt das Fenster Favoriten an.
	Filter schaltet die aktuellen Filter ein oder aus.
	Verlauf schaltet die Verlaufsansicht ein. Der Verlauf zeigt die 20 zuletzt verwendeten Bauteile an.
	AutoDrop legt die Standardplatzierungsmethode für Inhaltscenter-Komponenten fest. Aktivieren Sie die Option, um AutoDrop als Standardmethode für die Platzierung von Inhaltscenter-Komponenten in Baugruppen zu verwenden. Schalten Sie die Option aus, um die Inhaltscenter-Platzierung zu verwenden. TippHalten Sie die ALT-Taste gedrückt, und klicken Sie auf OK (oder doppelklicken Sie auf die Familie), um die andere Platzierungsmethode für die betreffende Bauteilfamilie zu verwenden.
	Aktualisieren aktualisiert die Daten des Dialogfelds mit dem aktuellen Inhalt aus dem Server.
	Ansichten schaltet zwischen Miniaturansicht, Liste und Detailansicht um.
	Baumstrukturansicht schaltet die Baumstrukturansicht ein oder aus.
	Tabellenansicht aktiviert/deaktiviert die Gruppe Tabellenansicht.

Familienwerkzeug

Verwenden Sie das Dialogfeld Familie, um ein Familienelement auszuwählen, und führen Sie dann einen der folgenden Vorgänge aus:

Aus Inhaltscenter platzieren: Platziert ein Bauteil in einer Baugruppe.
Element platzieren: Fügt ein Element in ein Bauteil oder eine Baugruppe ein.
Aus Inhaltscenter ersetzen: Ersetzt eine Inhaltscenter-Komponente in einer Baugruppe.
Größe ändern: Ändert die Größe einer Inhaltscenter-Komponente in einer Baugruppe.

AnmerkungWelche Optionen verfügbar sind, hängt davon ab, wie das Dialogfeld geöffnet wird.

Zugriff:

Die folgenden Befehle verwenden das Dialogfeld Familie:

Aus Inhaltscenter öffnen
Komponente aus dem Inhaltscenter platzieren
Element aus Inhaltscenter platzieren
Aus Inhaltscenter ersetzen

Wie benutzerdefiniert	Fügt das ausgewählte Element als benutzerdefiniertes Bauteil ein.
Wie Norm	Fügt das ausgewählte Element als Normbauteil ein.
iMates verwenden	Fügt das ausgewählte Element mit der Inhaltscenter-Komponente iMates ein.

Alle ersetzen

Ersetzt alle Instanzen des ausgewählten Bauteils in der Baugruppe. Nur für Inhaltscenter-Bauteile verfügbar.

Kontextmenü:

Zu Favoriten hinzufügen

Fügt das Bauteil oder Element mit den ausgewählten Parametern zur aktiven Favoritengruppe hinzu.

Registerkarte Auswählen

Stellt die primären und sekundären Schlüssellisten für die Familie zur Verfügung. Wenn Sie den Wert für den Primärschlüssel auswählen, wird der Sekundärschlüssel gefiltert. Ein Familienmitglied wird durch die Kombination aus Schlüsselwerten eindeutig identifiziert. Geben Sie die Schlüsselwerte einer Inhaltscenter-Variante an, um den Vorgang abzuschließen.

Vorschau	Zeigt das Vorschaubild der ausgewählten Teile- oder Elementfamilie.
Parameter	Wählt einen Wert für alle Parameter aus der Liste und definiert damit das einzufügende Bauteil oder Element.

Tabellenansicht

Zeigt ausführliche Informationen über die ausgewählte Bauteilfamilie an. Jede Zeile gibt Parameter eines einzelnen Familienelements an.

AnmerkungDie Tabellenansicht ist für Elemente nicht verfügbar.

Anzeige	Filtert die anzuzeigenden Spaltentypen: Klicken Sie auf den Abwärtspfeil, um die in der Tabelle anzuzeigenden Spalten auszuwählen.
Sortieren	Öffnet das Dialogfeld Sortieren. Verwenden Sie das Dialogfeld Sortieren zum Zugriff auf weitere Filteroptionen.

Zeilen-Kontextmenü:
Zu Favoriten hinzufügen	Fügt das ausgewählte Element zur aktuellen Favoritenliste hinzu.

Spalten-Kontextmenü:
Ausblenden	Blendet die ausgewählte Spalte aus.
Alles einblenden	Blendet alle Spalten ein.
Spalteneigenschaften	Öffnet das Dialogfeld Spalteneigenschaften.

Familieninformationen (Registerkarte)

Auf der Registerkarte Familieninformationen werden Informationen über die ausgewählte Teile- oder Elementfamilie angezeigt. Die Informationen sind schreibgeschützt.

Name	Zeigt den Namen der Teile- oder Elementfamilie in der Inhaltscenter-Bibliothek an.
Bezeichnung	Zeigt den Beschreibungstext an.
Normungsorganisation	Zeigt den Namen der Normungsorganisation an.
Hersteller	Zeigt die Herstellereigenschaft an. Wenn das Bauteil in der Baugruppe platziert wird, wird der Text unter Hersteller iProperty gespeichert.
Norm	Zeigt die Norm an, auf der die Familie basiert.
Normrevision	Zeigt die Normrevision an, auf der die Familie basiert.
Quellbibliothek	Zeigt den Namen der Bibliothek, in der die Teilefamilie (Elementfamilie) gespeichert ist.

Inventor

Community-Punktzahl

Tags Tags0

Seitenstatistik

Inhaltscenter-Benutzer

Inhaltsverzeichnis

Kommentare0
