No headersDie AutoDrop-Funktion verbessert die Verfahren zum Ziehen und Ablegen und trägt so zu einer Automatisierung der funktionellen Konstruktion bei. AutoDrop prüft die Geometrie für die Platzierung und Skalierung der Größe automatisch anhand der Eigenschaften der Inhaltsfamilie. Die für die Bauteile der gewählten Familie geeignete Geometrie wird markiert, und AutoDrop zeigt die empfohlene Größe und Platzierung in einer Vorschau an. Wenn Sie mit der Maus auf die einzelnen geeigneten Geometrien zeigen, wird die Vorschau so lange dynamisch aktualisiert, bis Sie eine Auswahl treffen. Verwenden Sie nach der Auswahl die verfügbaren Befehle zum Bearbeiten oder Akzeptieren der Größe.
So können Sie beispielsweise eine Mutterfamilie zur Schraube in einer Baugruppe ziehen. AutoDrop sucht die entsprechende Mutter, fügt sie ein und passt sie in den Kontext der Baugruppe ein. Das heißt, mit dieser Funktion müssen Sie nicht länger nach geeigneten Bauteilen und Größen suchen.
Sie können folgende Komponenten mit AutoDrop platzieren:
- Schrauben (mit Ausnahme der Schrauben in der Kategorie Andere)
- Muttern
- Unterlegscheiben (mit Ausnahme von Kugeln)
- Bolzen
- Lager
- Sicherungsringe
Vor der Platzierung können Sie die Größe des Bauteils mithilfe eines Griffpfeils ändern. QuickInfos stellen Informationen zu den Bemaßungen zur Verfügung.
Der Griffpunkt wird nur angezeigt, wenn eine Änderung der Bauteilgröße möglich ist. Wenn Sie beispielsweise eine Zielkante für eine Schraubenplatzierung wählen und für den jeweiligen Durchmesser ist nur eine Schraubenlänge verfügbar, wird kein Griffpunkt angezeigt. Falls es mehrere Schrauben mit demselben Durchmesser und verschiedenen Längen gibt, wird der Längengriffpunkt eingeblendet. Bei Muttern, Unterlegscheiben und Sicherungsbügeln gibt es keinen Griffpunkt, da die einzelnen Familienvarianten über den Durchmesser definiert werden. Bei Stiften und Schrauben wird ein Griffpunkt für die Länge angezeigt, wenn mehrere Längen zur Auswahl stehen. Bei Lagern ermöglicht der Griffpunkt die Auswahl verschiedener Lagergrößen. Falls das Lager auf einer Nabe platziert wird, können Sie mithilfe des Griffs den inneren Lagerdurchmesser angeben. Falls das Lager auf einer Welle platziert wird, können Sie mithilfe des Griffs den äußeren Lagerdurchmesser angeben.
Wenn Sie den Cursor einen Augenblick lang auf einem Ziel halten, versucht AutoDrop, die Bauteilgröße zu aktualisieren. Vor der Aktualisierung verwandelt sich der Cursor in ein Fragezeichen. Nach der Aktualisierung wird eine Quickinfo zur Angabe der Bauteilgröße angezeigt. Bei dem Cursor handelt es sich entweder um ein Häkchen, das angibt, dass eine entsprechende Bauteilgröße gefunden wurde, oder um ein Kreuz, das angibt, dass bei der Suche nach der entsprechenden Größe ein Problem aufgetreten ist. In diesem Fall werden die Vorschau und die QuickInfo nun rot angezeigt.
Nachdem AutoDrop aufgerufen wurde, wird eine Facettenvorschau für die entsprechende Familie angezeigt. Die Vorschau verwendet entweder die zuletzt abgelegte Variante der Familie, oder die Größe des Vorlagenmodells.
Um die Facettenvorschau von einzelnen Varianten zu generieren, wird die Vorlagenbauteildatei vorübergehend von AutoDrop geöffnet und geändert, und die Facetteninformationen werden gelesen. Zur Wiederverwendung speichert AutoDrop diese Facetteninformationen in einem temporären Ordner (Dokumente und Einstellungen\Benutzername\Lokale Einstellungen\Temp\Inventor Facets).
Beim Ablegen eines Bauteils werden die Informationen darüber, welche Variante der Familie beim letzten Mal abgelegt wurde, im lokalen Standardordner in der Datei LastDroppedPart.ini unter Dokumente und Einstellungen\Benutzername\Anwendungsdaten\Autodesk\Autodesk Inventor [Version]\DesignAccelerator\Defaults\LastDroppedPart.ini gespeichert.
AutoDrop-Cursor und QuickInfos
Die Form des Cursors ist für verschiedene Inhaltscenter-Kategorien und -Zielgeometrien unterschiedlich. Im Allgemeinen enthält die Form des Cursors ein Geometriesymbol (
) und ein Symbol (
). Das Geometriesymbol gibt an, welche Zielgeometrie für die Platzierung ausgewählt werden soll. (Beispiele: Kreiskante der Welle, leere Kreiskante, zylindrische Fläche, konische Fläche, planare Fläche usw.). Das Symbol markiert, ob die Facettenvorschau für die Zielgeometrie erfolgreich aktualisiert wurde.
Der Tipp in der Statusleiste gibt an, welche Zielgeometrie ausgewählt werden soll. Außerdem zeigt die QuickInfo die aktuellen Varianteninformationen an, sobald die Vorschaugröße geändert wird.
Wählen Sie die Zielgeometrie vorab aus.
Wenn der Cursor auf der Zielgeometrie platziert wird, wird die Facettenvorschau unmittelbar entsprechend dem Ziel positioniert. Nachdem ein Cursor angehalten wurde, wird auch die Facettenvorschaugröße auf die optimale Größe aktualisiert. Der Cursor wird aktualisiert, um anzugeben, ob die Variantengröße der Zielgröße entspricht.
Wenn sich die Facettengröße entsprechend dem vorab ausgewählten Ziel ändert, zeigt die QuickInfo die Informationen zur Variantengröße an.
Falls AutoDrop keine Variante findet, die dem Ziel entspricht, werden sowohl die Facettenvorschau als auch die QuickInfo rot dargestellt. Sie können jedoch die Variante auf dem ausgewählten Ziel platzieren.
Wählen Sie die Zielgeometrie aus.
Falls Sie eine Zielgeometrie auswählen, die die Komponentenposition nicht vollständig bestimmt, ist die Vorschauposition mit der Auswahl eingeschränkt. Wenn Sie z. B. eine Schraube ablegen, können Sie eine Kreiskante auswählen, die den Schraubendurchmesser und die Platzierung mit einer einzigen Auswahl vollständig bestimmt. Sie können auch eine zylindrische Fläche auswählen. Der Schraubendurchmesser wird dann so aktualisiert, dass er dem Flächendurchmesser entspricht. Die Vorschau kann nur entlang der Zielachse gezogen werden. Planare, für den Zylinder normale Flächen sind für die nachfolgende Auswahl zulässig.
Während einer Zielauswahl können Sie die Auswahl des Ziels auch abbrechen. So können Sie beispielsweise die Auswahl einer zylindrischen Fläche aufheben und eine kreisförmige Kante auswählen. Alternativ können Sie über das Kontextmenü die Komponente mit den vorhandenen Abhängigkeiten einfügen (zum Beispiel zum Einfügen einer Schraube mit Abhängigkeiten entlang der Bohrungsachse).
Falls Sie die Zielgeometrie vollständig angeben, aktualisiert AutoDrop die Vorschaugröße (falls sie nicht bereits auf dem aktuellsten Stand war) und zeigt die AutoDrop-Werkzeugleiste mit Einfügungsbefehlen an. Je nach Inhaltscenter-Familie kann die Vorschau einen Griff anzeigen, um beispielsweise eine Schraubenlänge anzugeben.
Eine Werkzeugleiste variiert je nach eingefügter Komponente. In der folgenden Abbildung wird die Werkzeugleiste beim Einfügen einer Schraube in eine Bohrung dargestellt. Eine vollständige Übersicht über die Befehle in der Werkzeugleiste finden Sie im Hilfethema AutoDrop.
Fügen Sie die ausgewählte Variante aus dem Inhaltscenter ohne abgeschlossene Auswahl der Zielgeometrie mithilfe der Befehle des Kontextmenüs ein:
Falls für das angegebene Ziel mehrere Größen verfügbar sind, wird in der Vorschau ein Größengriff eingeblendet. Ziehen Sie den Griff, um die gewünschte Variante auszuwählen. Die Facettenvorschau wird nur dann aktualisiert, wenn die Facetteninformationen bereits zwischengespeichert wurden. Andernfalls ändern sich beim Ziehen des Griffs nur dessen Position und die QuickInfo. Nach Abschluss des Ziehvorgangs wird die Vorschau aktualisiert. Siehe folgende Abbildung.
Da die Facetteninformationen noch nicht zwischengespeichert wurden, ändern die ersten beiden Größenänderungen während des Ziehens des Griffs nur die Griffposition und die QuickInfo-Informationen. Lassen Sie die Maustaste los, um die Facette neu zu erstellen und die Vorschau zu aktualisieren.

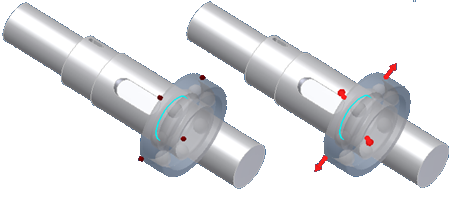

Im Falle von Lagern wird einer der Lagerdurchmesser durch das Ziel bestimmt und der andere durch den Griff. Der Durchmesser-Griff verhält sich wie bei Konstruktions-Assistenten.
Doppelklicken Sie auf den Griff, um ein Menü mit verfügbaren Größen für eine schnelle Auswahl anzuzeigen.
Was passiert, wenn mehrere Familienvarianten in AutoDrop verfügbar sind?
Falls Sie auf Anwenden
oder Fertig
klicken und mehrere Familienvarianten vorhanden sind, die den bereits vorhandenen Kriterien entsprechen, zeigt AutoDrop eine Tabelle an, in der die einzufügende Variante angegeben wird. Eine Tabelle kann für mehrere verfügbare Materialien angezeigt werden, z. B. für Gewindetypen, Lagerbreiten usw.
Der Inhalt dieser Tabelle ist je nach Arbeitsablauf unterschiedlich. Wenn Sie z. B. eine Schraube ablegen und auf Anwenden oder Fertig klicken, enthält die Tabelle verschiedene Schraubenlängen. Das liegt daran, dass Sie den AutoDrop-Griff nicht zum Festlegen der Schraubenlänge verwenden konnten. Wenn Sie jedoch in der AutoDrop-Werkzeugleiste auf Anwenden oder Fertig klicken, wird davon ausgegangen, dass die Schraubenlänge, angegeben durch die Grifflänge, korrekt ist. In diesem Fall wird die Tabelle nur angezeigt, wenn weiterhin mehrere Varianten mit demselben Durchmesser und derselben Länge verfügbar sind.
Integration der AutoDrop-Funktion und den Befehlen des Komponenten-Generators im Konstruktions-Assistenten
Rufen Sie den Schraubenverbindungs-Generator auf:
Sie können den Schraubenverbindungs-Generator direkt über eine AutoDrop-Schraube öffnen. Dies kann die Platzierung zusätzlicher Komponenten, bei denen zum Aufbau der gewünschten Verbindung eine Suche mit Ziehen und Ablegen, eine Auswahl und eine Größenänderung erforderlich sind, erleichtern.
Sobald die Zielgeometrie für die Schraube ausgewählt ist, steht der Schraubenverbindungs-Generator im Dialogfeld AutoDrop zur Verfügung.
Markieren Sie beim Ziehen der Schraube die Zielgeometrie, klicken Sie mit der rechten Maustaste, und wählen Sie im Kontextmenü die Option Schraubenverbindungs-Generator
aus.
Der Schraubenverbindungs-Generator ist nur bei Schrauben verfügbar, die vom Schraubenverbindungs-Generator unterstützt werden.
Die ausgewählte Familie des Inhaltscenters verfügt über keine zur ausgewählten Geometrie passende Bauteilgröße
Wenn Sie mit der AutoDrop-Funktion eine Familie platzieren, die keine zur gewählten Zielgeometrie passenden Bemaßungen hat, werden sowohl die Vorschau des Bauteils als auch die QuickInfo rot angezeigt. Beispiel: Sie möchten eine Schraube in eine Bohrung mit einem Durchmesser von 0.25 Zoll einfügen, die kleinste Komponente der gewählten Familie verfügt jedoch über einen Durchmesser von 1 Zoll. Sie können eine solche Komponente jedoch einfügen.
Um die Größe der Komponente zu ändern, klicken Sie mit der rechten Maustaste, und wählen Sie im Kontextmenü den Befehl Größe ändern.
Komponenten mithilfe von AutoDrop platzieren
Mit der AutoDrop-Funktion können Sie Komponenten aus dem Inhaltscenter platzieren und skalieren. Sie können Schrauben, einschließlich Muttern, Unterlegscheiben und Bolzen, platzieren. Darüber hinaus können Lager und Sicherungsringe platziert und skaliert werden.
im Dialogfeld Aus Inhaltscenter platzieren muss aktiviert werden, um mit AutoDrop Komponenten aus dem Inhaltscenter zu platzieren. Halten Sie die ALT-Taste gedrückt, und klicken Sie auf OK (oder doppelklicken Sie auf die Familie), um die andere Platzierungsmethode für die betreffende Bauteilfamilie zu verwenden. Falls in der aktiven Baugruppe keine Bauteile vorhanden sind, ist AutoDrop nicht aktiv. Das Dialogfeld Inhaltscenter-Familie wird aufgerufen.Beim Einfügen von Komponenten mithilfe von AutoDrop sind zwei Vorgehensweisen möglich:
Aus dem Dialogfeld Aus Inhaltscenter platzieren...
Gehen Sie in einer Baugruppe wie folgt vor:
- Klicken Sie in der Multifunktionsleiste auf
. - Navigieren Sie in der Kategorieansicht zur gewünschten Familie.
- Wählen Sie wie folgt eine AutoDrop-Komponente aus:
- Wählen Sie eine Familie mit aktivierter AutoDrop-Funktion, und klicken Sie auf OK.
- Doppelklicken Sie auf eine Familie mit aktivierter AutoDrop-Funktion.
Über die Browser-Leiste Favoriten
Gehen Sie in einer Baugruppe wie folgt vor:
- Navigieren Sie in den Favoriten zu einer Schrauben-, Lager- oder Sicherungsringfamilie mit aktivierter AutoDrop-Funktion.
- Doppelklicken Sie auf die Familie, oder ziehen Sie sie.
- Ziehen Sie die Familie in das Grafikfenster.
Platzieren einer Schraube in einer Baugruppe
Zeigen Sie mit der Maus auf die konische Fläche der Bohrungspassung. Neben der Bauteilvorschau werden auf dem Cursor ein Fragezeichen und ein kontextsensitives Symbol eingeblendet. Das Symbol gibt an, welcher Geometrietyp zum Platzieren eines Bauteils in der Baugruppe erforderlich ist.
Befindet sich der Cursor über geeigneter Geometrie, wird die Größe der Bauteilvorschau automatisch an die verfügbaren Bauteilgrößen in der Inhaltsbibliothek mit der größten Übereinstimmung angepasst. In einer QuickInfo werden der Bauteilname und die aktualisierte Bauteilgröße angezeigt. Wenn eine Bauteilgröße dem Ziel entspricht, nimmt der Cursor die Form eines grünen Häkchens an.
Klicken Sie auf die Zielgeometrie. Die AutoDrop-Werkzeugleiste wird eingeblendet. Sie können die Schraubenlänge mithilfe des Griffpunkts festlegen. Es stehen nur Normlängen des Inhaltscenters zur Verfügung.
Klicken Sie auf Anwenden, um die Komponente einzufügen und einzupassen.
Platzieren einer Schraube in einer angeordneten Bohrung
Platzieren Sie den Cursor auf der Bohrungskante. Neben der Bauteilvorschau werden auf dem Cursor ein Fragezeichen und ein kontextsensitives Symbol eingeblendet.
Befindet sich der Cursor über der Zielgeometrie, wird die Größe der Bauteilvorschau automatisch an die verfügbaren Bauteilgrößen in der Inhaltsbibliothek mit der größten Übereinstimmung angepasst. In einer QuickInfo werden der Bauteilname und die aktualisierte Bauteilgröße angezeigt. Wenn eine Bauteilgröße dem Ziel entspricht, nimmt der Cursor die Form eines grünen Häkchens an.
Klicken Sie auf die Zielbohrungskante. Die AutoDrop-Werkzeugleiste wird mit dem Schalter
Anordnung folgen angezeigt. Der Schalter ist standardmäßig aktiviert. Klicken Sie auf den Schalter, um eine einzelne Komponente statt einer Anordnung einzufügen.
Sie können den Längengriff so ziehen, dass die Schraubenlänge angegeben wird. Oder Sie doppelklicken auf den Griff, um eine Länge aus der Liste auszuwählen. Es stehen nur Normlängen des Inhaltscenters zur Verfügung.
Klicken Sie auf Anwenden, um die Schraube einzufügen und einzupassen.
Platzieren einer Mutter oder Unterlegscheibe in einer Baugruppe
Wählen Sie den Schraubenschaft aus, um den entsprechenden Mutterdurchmesser und das entsprechende Gewinde bzw. den richtigen Scheibendurchmesser zu ermitteln. Wählen Sie dann die planare Zielfläche.
Sie können eine kreisförmige Kante einer Bohrung auswählen, um eine Mutter, Scheibe usw. einzufügen. Es wird jedoch nur mit dem Arbeitsablauf zum Auswählen des Schraubenschafts sichergestellt, dass die Gewindeinformationen zur Bestimmung des erforderlichen Befestigungselements verwendet werden.
Platzieren eines Lagers in einer Baugruppe
Fügen Sie die Komponente aus dem Inhaltscenter oder aus den Favoriten der Browser-Leiste ein. Sobald Sie die Familie in das Modellfenster gezogen haben, gehen Sie wie folgt vor:
Zeigen Sie mit der Maus auf eine Gehäuse- oder Wellenkante. Neben der Bauteilvorschau werden auf dem Cursor ein Fragezeichen und ein kontextsensitives Symbol eingeblendet. Das Symbol gibt an, welcher Geometrietyp zum Platzieren eines Bauteils in der Baugruppe erforderlich ist.
Der Cursor beim Einfügen eines Lagers in eine Nabe.
Klicken Sie auf die Zielgeometrie. Die AutoDrop-Werkzeugleiste wird eingeblendet. Sie können zum Festlegen der Lagergröße den Durchmessergriff ziehen, oder Sie doppelklicken auf den Griff, um die Liste mit den verschiedenen Größen zu verwenden. Es stehen nur Normgrößen des Inhaltscenters zur Verfügung. Falls der Durchmesser-Griff nicht eingeblendet wird, gibt es nur eine Lagergröße, die der Zielgeometrie entspricht.
Bevor Sie eine Komponente einfügen, klicken Sie mit der rechten Maustaste, und wählen Sie Größe ändern, um ein Bauteilfamilien-Dialogfeld zu öffnen, in dem Sie die Komponente bearbeiten können.
Verwenden Sie diesen Befehl, um das Lager umzukehren. Diese Technik kann bei Kegelrollenlagern sinnvoll sein, die entweder in eine Welle oder in ein Gehäuse eingepasst werden können.Klicken Sie auf Anwenden, um die Komponente einzufügen und einzupassen.
Platzieren eines Sicherungsrings in einer Baugruppe
Zeigen Sie mit der Maus auf die Zielkante, um das geeignete Bauteil auszuwählen. Neben der Bauteilvorschau werden auf dem Cursor ein Fragezeichen und ein kontextsensitives Symbol eingeblendet. Das Symbol gibt an, welcher Geometrietyp zum Platzieren eines Bauteils in der Baugruppe erforderlich ist.
Der Cursor beim Einfügen eines inneren Sicherungsrings.
Befindet sich der Cursor über der Zielkante, wird die Größe der Bauteilvorschau automatisch an die verfügbaren Bauteile in der Inhaltsbibliothek mit der größten Übereinstimmung angepasst. In einer QuickInfo werden der Bauteilname und die aktualisierte Bauteilgröße angezeigt. Wenn eine Bauteilgröße der Zielgeometrie entspricht, nimmt der Cursor die Form eines grünen Häkchens an. Wenn die aktualisierte Bauteilgröße immer noch nicht mit dem Ziel übereinstimmt, wird der Cursor weiterhin als Fragezeichen dargestellt. (Beispiel: der kleinste Sicherungsringdurchmesser ist immer noch zu groß.) Die Bauteilvorschau und die QuickInfo werden rot angezeigt, um auf die Abweichung hinzuweisen.Klicken Sie auf die Zielkante. Die AutoDrop-Werkzeugleiste wird eingeblendet.
Klicken Sie auf Anwenden, um die Komponente einzufügen und einzupassen.
Der Cursor beim Einfügen eines inneren Sicherungsrings.Platzieren mehrerer Bauteile in einer Baugruppe

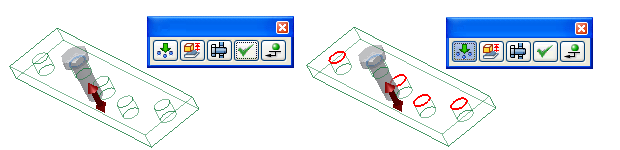

Wenn Sie die Zielgeometrie auswählen und AutoDrop eine Möglichkeit zum Einfügen mehrerer Exemplare derselben Variante ermittelt. Auf der Werkzeugleiste ist ein Schalter Mehrere einfügen
verfügbar.
Deaktivieren Sie den Schalter, um ein einzelnes Bauteil einzufügen.
Aktivieren Sie den Schalter, um alle markierten Ziele zu füllen.

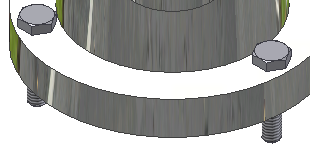

Falls die Zielgeometrie angeordnet ist, können Sie je nach verwendetem Schalter entweder eine Komponentenanordnung, mehrere Komponenten oder lediglich eine einzelne Komponente einfügen.
Platzieren eines Bauteils auf einer zylindrischen Fläche
Wenn Sie eine Mutter einfügen, können Sie durch die Auswahl einer zylindrischen Fläche eine Mutter auswählen, die in das Schraubengewinde passt. Es gibt andere Situationen, in denen Sie keine Einfügung an einer Zielkante vornehmen, sondern auf einer zylindrischen Fläche und auf einer normalen planaren Fläche.

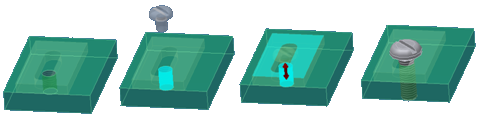

So platzieren Sie eine Schraube auf einer zylindrischen Fläche
Platzieren Sie die Schraube in einer Nut. Die Nutkante kann nicht zum Einfügen verwendet werden.
Wählen Sie die zylindrische Fläche der unteren Bohrung, um den Schraubendurchmesser anzugeben. Die Vorschau ist entlang der Zylinderachse bestimmt.
Wählen Sie die planare Fläche aus, um die exakte Platzierung anzugeben.

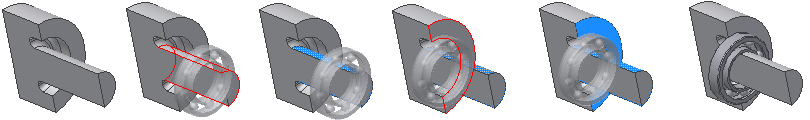

So platzieren Sie ein Lager auf einer zylindrischen Fläche
Aufgrund der Freistellung kann das Lager nicht auf einer einzelnen Zielkante platziert werden.
Wählen Sie die zylindrische Fläche aus, um den Lagerdurchmesser anzugeben.
Wählen Sie die planare Fläche aus, um die Platzierung anzugeben.
Wählen Sie die planare Fläche nicht aus. Falls Sie die zylindrische Fläche auswählen und das Kontextmenü zum Beenden der Einfügung verwenden, ist das Bauteil lediglich von der zylindrischen Fläche abhängig.
Mit der AutoDrop-Funktion können Sie Normteile automatisch skalieren und platzieren.
Überblick über die einzelnen Cursor:
