Abgeleitete Bauteile und Baugruppen

Gehen Sie zur Auswahl des für Ihre Anforderungen am besten geeigneten Ableitungsstils nach folgender Richtlinie vor.

Zusammenführung eines Volumenkörpers durch Verbindung planarer Flächen	Diese Option ist die Standardeinstellung zur Erstellung einer Bauteildatei aus einer Baugruppe. Verwenden Sie diese Option zur Erstellung einer Bauteildatei mit einem einzelnen Körper aus einer Baugruppe oder einem Bauteil mit mehreren Körpern. Kanten zwischen Bauteilen oder Volumenkörpern, die über eine gemeinsame planare Fläche verfügen, werden zusammengeführt.
Erhaltung des Volumenkörpers durch Verbindung planarer Flächen	Mit dieser Option werden die Bauteile in einer Baugruppe oder die ausgewählten Körper in einem Bauteil mit mehreren Körpern zu einem einzelnen Körper in einer Bauteildatei zusammengeführt. Das neue Bauteil behält die Kanten zwischen verschiedenen Bauteilen oder Körpern bei, die über eine gemeinsame planare Fläche verfügen. Das resultierende Bauteil behält die ursprünglichen Farben der enthaltenen Bauteile oder Körper bei, die über eine gemeinsame planare Fläche verfügen. Hiermit werden die besten Ergebnisse für eine Zeichnungsansicht erzeugt, da alle Kanten und Verbindungen beibehalten werden.
Jeden Volumenkörper als Volumenkörper erhalten	Dies ist die Standardoption zur Erstellung einer Bauteildatei aus einer anderen Bauteildatei. Verwenden Sie diese Option zum: Erstellen eines Bauteils aus einer anderen Bauteildatei. Erstellen eines Bauteils mit mehreren Körpern aus einer Baugruppe. Erstellen eines Bauteils mit mehreren Körpern aus einer anderen Bauteildatei mit mehreren Körpern.
Einzelnes zusammengesetztes Element (nur abgeleitete Baugruppe)	Erstellt eine Bauteildatei, bei der es sich um einen einzelnen Oberflächenkörper handelt. Für den daraus entstehenden Oberflächenkörper werden die Verbindungen zwischen planaren Flächen und die Farben und Strukturen, wie zum Beispiel Bitmap-Threads, des ursprünglichen Bauteils beibehalten. Verwenden Sie diese Option, um eine möglichst kleine Bauteildatei auf dem Datenträger zu erstellen. Ein Flächenverbundbauteil eignet sich optimal als Baugruppen-Ersatzdetailgenauigkeit oder für den Export nach BIM-Austausch. Der resultierende Oberflächenkörper kann im Kombinationsvorgang oder in Kollisionsprüfungen nicht verwendet werden. Der Oberflächenkörper kann jedoch im Befehl Trennen als Trennwerkzeug verwendet werden.
Körper als Arbeitsfläche (nur abgeleitetes Bauteil)	Erstellt eine Bauteildatei, in der einzelne Volumenkörper in einzelne Oberflächenkörper umgewandelt werden. Die resultierenden Oberflächenkörper können im Kombinationsvorgang oder in Kollisionsprüfungen nicht verwendet werden. Der Oberflächenkörper kann jedoch im Befehl Trennen als Trennwerkzeug verwendet werden.

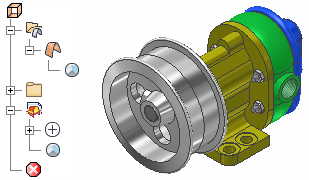

Bei der Erstellung eines abgeleiteten Bauteils entspricht das Ableitungssymbol im Browser der verwendeten Stiloption. AnmerkungWird auf der Registerkarte Darstellungen die Option Assoziativ aktiviert, ist die Option Ausschließen für keine Komponenten verfügbar, die in der abgeleiteten Ansichtsdarstellung angezeigt wird. Verwenden Sie die Ansichtsdarstellung in der Quellbaugruppe, um zu steuern, ob eine Komponente eingeschlossen oder ausgeschlossen wird.

Erstellen Sie eine Bauteildatei, und klicken Sie anschließend auf Zurück, um die Skizze zu schließen, falls automatisch eine Skizze geöffnet wurde.

Klicken Sie in der Multifunktionsleiste auf Registerkarte VerwaltenGruppe EinfügenAbleiten, und wählen Sie dann die Bauteil- oder Baugruppendatei aus, aus der Körper abgeleitet werden sollen.

Für die Erstellung eines einzelnen Volumenkörperbauteils aus dem Quellbauteil darf die neue Bauteildatei vor der Ableitung keine Volumenkörper enthalten. Um eine Bauteildatei mit mehreren Körpern zu erzeugen, erstellen Sie die erforderlichen Volumenkörper, und importieren Sie dann einen oder mehrere Volumenkörper in die Bauteildatei. Sie können auch Skizziergeometrie, Arbeitselemente oder Körper als Oberflächen einschließen. Für die Aufnahme in das neue Bauteil gilt Folgendes:

• Es können nur sichtbare, exportierte 2D- oder 3D-Skizzen ausgewählt werden. Die Skizze darf nicht einbezogen oder freigegeben (wiederverwendet) sein.
• Es können nur sichtbare, exportierte Arbeitselemente ausgewählt werden.
• Es können nur sichtbare, exportierte Flächen ausgewählt werden.
• Es können nur sichtbare Volumenkörper ausgewählt werden.

In einem Bauteil können zwei oder mehr abgeleitete Bauteilelemente unter Verwendung der gleichen oder verschiedener Basisbauteile erstellt werden.

Wenn das Kontrollkästchen Alle Objekte anzeigen aktiviert ist, werden alle ableitbaren Objekte unabhängig von ihrem Exportstatus aufgeführt. Deaktivieren Sie das Kontrollkästchen, um die nicht exportierten Objekte auszublenden.

Handelt es sich bei der Quelle um eine Bauteildatei, wird bei der Standardeinstellung für den Ableitungsstil jeder Volumenkörper als Volumenkörper beibehalten. Enthält das Quellbauteil mehrere Volumenkörper, können Sie die ausgewählten Körper als einen Körper oder als mehrere Körper importieren. Es können nur sichtbare Volumenkörper ausgewählt werden. Sind alle Körper sichtbar, werden standardmäßig keine Körper ausgewählt.

Alle Elemente des ausgewählten Bauteils werden zu einem einzigen Element im Browser des abgeleiteten Bauteils kombiniert. Indem Sie einzelne 2D- und 3D-Skizzen, Arbeitselemente und Parameter aus dem Basisbauteil einbeziehen, können Sie einzelne Elemente aus diesen Skizzen im neuen Bauteil definieren.

Mithilfe von abgeleiteten Arbeitsflächen können Sie Skizzierebenen, Arbeitsgeometrie und Elemente definieren, wie zum Beispiel Extrusionen auf die Oberfläche oder Teilungen. Abgeleitete Oberflächen können nicht in Kombinationsvorgängen mit einem Volumenkörper verwendet werden.

Mit abgeleiteten Flächen ist es zudem möglich, Bauteilhüllbedingungen zu definieren, um Konstrukteure beim Berechnen von Platzanforderungen zwischen Komponenten zu unterstützen.

Um statt des standardmäßigen abgeleiteten Volumenkörpers eine abgeleitete Fläche aus einem Bauteil zu erstellen, wählen Sie im Dialogfeld Abgeleitetes Bauteil die Option Körper als Arbeitsfläche.

Bei einem aus einer Baugruppe abgeleiteten Flächenverbund wird die kleinste Bauteildatei auf dem Datenträger erstellt, die wesentlich weniger Speicherplatz als die ursprüngliche Baugruppe beansprucht. Sie können ein Flächenverbundbauteil als Baugruppenersatz in einer Detailgenauigkeit verwenden oder als Darstellung des Baugruppenhüllkörpers mit BIM-Austausch exportieren. In einem abgeleiteten Flächenverbund werden Farben und Strukturen, wie z. B. Gewinde, beibehalten.

Mit dem Befehl Ableiten können Sie eine Bauteildatei oder Baugruppendatei auf dem Datenträger als neue Körper in eine Bauteildatei einfügen. Ein Bauteil kann als einzelner oder mehrere Volumenkörper (wenn das Quellbauteil mehrere Volumenkörper beinhaltet) oder als Arbeitsfläche eingefügt werden. Handelt es sich bei der Quelle um eine Baugruppe, können Sie die Komponente importieren als:

• Einzelner Volumenkörper mit zusammengeführten Verbindungen
• Einzelner Volumenkörper mit beibehaltenen Verbindungen
• Mehrere Volumenkörper
• Ein Flächenverbund

Wenn Sie im Dialogfeld Abgeleitetes Bauteil bzw. Abgeleitete Baugruppe nicht exportierte Objekte zur Ableitung auswählen, werden diese Objekte in der Basisbaugruppe für den Export gekennzeichnet. Aktivieren Sie im jeweiligen Dialogfeld das Kontrollkästchen Alle Objekte anzeigen, damit in der Hierarchiestruktur sowohl die exportierten als auch die nicht exportierten Objekte aufgeführt werden. Exportierte Symbole werden mit einem Pfeilsymbol gekennzeichnet.

Sie können Objekte für den Export markieren, während Sie die Basiskomponente bearbeiten. Klicken Sie in der Multifunktionsleiste auf Registerkarte Verwalten Gruppe Autor Objekte exportieren.

Wenn Sie im Dialogfeld Abgeleitetes Bauteil die Option Exportierte Parameter wählen, wird jeder Parameter, der in der ursprünglichen Bauteildatei für den Export markiert wurde, in die neue Datei importiert und kann zum Erstellen neuer Geometrie verwendet werden.

AnmerkungUm Parameter für den Export in eine Bauteildatei zu markieren, öffnen Sie das Dialogfeld Parameter und aktivieren für die zu exportierenden Parameter das Kontrollkästchen Exportparameter. Alternativ klicken Sie auf Registerkarte Verwalten Gruppe Autor Objekte exportieren.

Auf der Registerkarte Andere können Sie Parameter angeben, die in eine abgeleitete Baugruppe exportiert werden sollen. Es können Parameter aus allen Komponenten in der Basisbaugruppe exportiert werden, nicht nur ausgewählte Komponenten.

Im Dialogfeld Parameter des neuen abgeleiteten Bauteils werden exportierte Parameter in Parameterordnern gruppiert. Der Parameterordner zeigt den Dateipfad und Dateinamen des Basisvolumenkörpers. Falls mehrere Parameter denselben Namen haben, werden die Namen mit einer angehängten Zahl versehen, die sich inkrementell erhöht, sodass eindeutige Namen entstehen.

Wählen Sie den Ableitungsstil aus. Handelt es sich bei der Quelle um eine Baugruppendatei, besteht die Standardauswahl in der Erstellung eines einzelnen Volumenkörpers mit zusammengeführten planaren Flächen. Sie können die ausgewählten Komponenten auch als mehrere Körper oder als einzelnen Flächenverbund importieren.

Alle Komponenten der ausgewählten Baugruppe werden zu einem einzigen Element im Browser des abgeleiteten Bauteils kombiniert. Wählen Sie die abzuleitenden Körper auf der Registerkarte Körper aus, und legen Sie Skizzen, Arbeitsgeometrie, iMates und Parameter auf der Registerkarte Sonstiges fest.

• Nachdem Sie eine Baugruppe ausgewählt haben, klicken Sie auf OK, um alle Bauteile der Baugruppe in das abgeleitete Bauteil einzubeziehen.
• Klicken Sie im Dialogfeld Abgeleitete Baugruppe auf das Pluszeichen , um es zu einem Minuszeichen zu machen, um das Volumen des Bauteils vom abgeleiteten Bauteil anzuziehen.

  Mit dieser Funktion können Sie zwei separate Bauteile erstellen, diese relativ zueinander in der Baugruppe positionieren und dann eine Boolesche Operation durchführen, durch die ein neues einzelnes Bauteil entsteht.

  AnmerkungMit dem Befehl Kombinieren können Sie in einer Bauteildatei mit mehreren Körpern eine ähnliche Operation ausführen.
• Klicken Sie neben einer Komponente im Dialogfeld Abgeleitete Baugruppe auf das Plus- oder Minuszeichen, um es zu einem Schrägstrich zu machen. Mit einem Schrägstrich markierte Komponenten werden beim Erstellen des neuen Bauteils übergangen und aus dem abgeleiteten Bauteil ausgeschlossen.
  AnmerkungWird auf der Registerkarte Darstellungen die Option Assoziativ aktiviert, ist die Option Ausschließen für alle Komponenten deaktiviert, die in der abgeleiteten Ansichtsdarstellung angezeigt werden.
• Klicken Sie auf um eine Komponente als virtuellen Rahmen festzulegen, wenn die Details dieser Komponente in der abgeleiteten Komponente nicht benötigt werden. Daraufhin wird ein virtueller Rahmen erstellt, dem Sie Elemente hinzufügen können. Auch andere Veränderungen am virtuellen Rahmen sind möglich. Wenn die Größe der ursprünglichen Komponente verändert wird, wird auch die Größe des virtuellen Rahmens entsprechend angepasst.
• Klicken Sie auf das Befehlssymbol Schnittstelle , um die ausgewählte Komponente mit dem abgeleiteten Bauteil zu schneiden. Um zu einem Schnittmengenergebnis zu kommen, führt Autodesk Inventor die folgenden Berechnungen in der angegebenen Reihenfolge durch:
  • Gruppe A: Das Ergebnis aller Einschließungen und aller Entnahmen.
  • Gruppe B: Die Ergebnisse aller Schnittmengen werden vereinigt.
  • Endergebnis: Die Schnittmenge aus Gruppe A und Gruppe B.
    AnmerkungUm zu einem gültigen Endergebnis zu gelangen, muss mindestens ein Körper eingeschlossen sein. Wenn Sie beispielsweise den abgeleiteten Schnittmengenvolumenkörper zwischen zwei untergeordneten Baugruppen in einer Baugruppe auf oberster Ebene ermitteln möchten, schließen Sie die erste untergeordnete Baugruppe ein und wählen für die zweite den Status Schnittmenge aus.
• Verwenden Sie die Registerkarte Optionen, um die Vereinfachungsstufe anzugeben, den reduzierten Speichermodus zu aktivieren oder Optionen für Maßstab und Spiegelung festzulegen.
• Wenn Sie Änderungen an einem Bauteil oder einer Baugruppe vornehmen, aus dem/der Sie eine Komponente abgeleitet haben, werden Sie benachrichtigt, wenn Sie das nächste Mal eine Baugruppe öffnen, die die abgeleitete Komponente verwendet. Klicken Sie auf OK, um die abgeleiteten Komponenten zu aktualisieren.
• Änderungen an Bauteilen, die in der aktiven Datei geöffnet sind (und die auch in einer geöffneten Baugruppe enthalten sind), werden automatisch aktualisiert, wenn Sie die Änderung in dem Bauteil speichern und das abgeleitete Bauteil manuell aktualisieren.

Ein typischer Arbeitsablauf zum Ableiten eines Bauteils aus einer Baugruppe sieht folgendermaßen aus:

• Modellieren Sie die einzelnen Bauteile der Baugruppe.
• Wenden Sie Baugruppenabhängigkeiten an, um die Bauteile zu positionieren.
• Erstellen Sie optional eine Ansichts- oder Detailgenauigkeitsdarstellung, in der nur sichtbare Komponenten berücksichtigt werden.
• Speichern Sie die Baugruppe.
• Öffnen Sie eine neue Bauteildatei.
• Wählen Sie den Befehl Abgeleitete Komponente aus.
• Wählen Sie die abzuleitende Baugruppe aus.
• Wählen Sie den Ableitungsstil aus.
• Verwenden Sie bei Bedarf das Dialogfeld Datei öffnen - Optionen, um Darstellungen festzulegen.

Wählen Sie ein oder mehrere Bauteile zum Einschließen in ein abgeleitetes Bauteil aus. Sie können in einer einzelnen Baugruppe verschiedenen Bauteilkombinationen auswählen, um ein einzelnes abgeleitetes Bauteil mit einem einzelnen oder mehreren Körpern zu erstellen.

Nachdem Sie ein Bauteil oder eine Baugruppe ausgewählt haben, können Sie in einem Dialogfeld die Körper auswählen, die in das abgeleitete Bauteil einbezogen oder aus ihr ausgeschlossen werden sollen. Des Weiteren können Sie Skizzen, Arbeitselemente von Komponenten, exportierte Parameter, iMates und Flächen einbeziehen.

Beim Ableiten aus einer Baugruppe haben Sie außerdem die Möglichkeit, Darstellungen festzulegen (Konstruktion, Position und Detailgenauigkeit). Die Option Assoziativ ist für Konstruktionsansichten standardmäßig aktiviert. Wird auf der Registerkarte Darstellungen die Option Assoziativ aktiviert, ist die Option Ausschließen für alle Komponenten deaktiviert, die in der abgeleiteten Ansichtsdarstellung angezeigt werden.

Sie können ein Bauteil auch mit dem Befehl Abgeleitete Komponente in den Baugruppenwerkzeugen von einer Baugruppe ableiten. Sie finden diese Werkzeuge im Ordner SDK im Installationsverzeichnis. Dieser Befehl optimiert die Implementierung der integrierten Option Abgeleitete Komponente in der Bauteilumgebung. Nachdem Sie eine Basiskomponente für ein Bauteil oder eine Baugruppe ausgewählt haben, können Sie mit diesem Befehl das abgeleitete Bauteil bzw. die abgeleitete Baugruppe erstellen und dabei die Standardoptionen wie bei der integrierten Option verwenden. Die einzige Ausnahme sind Darstellungen. Bei diesem Befehl wird vorausgesetzt, dass die aktiven Darstellungen für die benutzerdefinierte Ansicht (Konstruktionsansicht), Position und Detailgenauigkeit der Basiskomponente in der abgeleiteten Baugruppe verwendet werden.

Abgeleitete Bauteile werden unter anderem zur Untersuchung von Konstruktionsalternativen und Fertigungsprozessen verwendet. Abgeleitete Bauteile können jedoch auch auf vielfältige andere Weise eingesetzt werden. Nachstehend finden Sie Beispiele für die Verwendung eines abgeleiteten Bauteils.

• Ein Gussrohling kann auf verschiedene Weise maschinell bearbeitet werden.
• Ein Rohr mit einer Standardlänge kann in verschiedenen Konfigurationen maschinell bearbeitet werden.
• Für eine Naht sind verschiedene Konfigurationen möglich, darunter nach dem Zusammenbau durchgeführte Vorgänge, wie z. B. Schnitte und Bohrungen.
• Aus einer Baugruppe können Bauteilgruppen entnommen oder mit anderen Bauteilen vereinigt werden, um ein Einzelteil mit der gewünschten Form zu erstellen.
• Leiten Sie aus einem Bauteil mit mehreren Körpern ein oder mehrere Bauteile ab.
• Verwenden Sie die abgeleiteten Bauteile in einer Baugruppe als Layout, wenn Sie einen Rahmen für eine Baugruppe erstellen. Bearbeiten Sie das ursprüngliche Bauteil und aktualisieren Sie die abgeleiteten Bauteile, sodass Änderungen automatisch im Layout berücksichtigt werden.
• Verwenden Sie bei einem Volumenkörper eine abgeleitete Fläche als Entwurf. Sie können auch Bauteilhüllbedingungen in Baugruppen definieren.
• Verwenden Sie bei einem Volumenkörper eine abgeleitete Oberfläche als Layout.
• Leiten Sie Parameter von einem Bauteil oder einer Baugruppe ab, um diese in einem neuen Bauteil zu verwenden. Sie können auch Verknüpfungsparameter im Dialogfeld Parameter verwenden.
• Leiten Sie Parameter für die Verwendung in einem neuen Bauteil ab. Sie können auch Verknüpfungsparameter im Dialogfeld Parameter verwenden.

Mit abgeleiteten Bauteilen können auch Baugruppen vereinfacht, geistiges Eigentum geschützt und Speicherbedarf verringert werden. Beispiel:

• Legen Sie in einer Baugruppe einige Komponenten als Begrenzungsrahmen fest, um den Speicherbedarf zu verringern.
• Verwenden Sie in einer Baugruppe die Registerkarte Optionen zum Vereinfachen der Baugruppe, zum Entfernen der kleinen oder verborgenen Bauteile oder zum Erstellen von Lochabdeckungen.
• Verwenden Sie in einer Baugruppe den Ableitungsstil Einzelnes zusammengesetztes Element, um die Größe des abgeleiteten Bauteils auf dem Datenträger erheblich zu reduzieren.

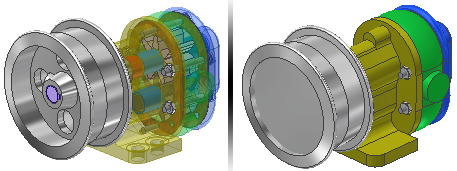

In der nachstehenden Abbildung sind links die ursprüngliche Baugruppe und rechts ein Flächenverbundbauteil dargestellt, dem eine optionale Vereinfachung und eine Lochabdeckung zugewiesen sind. Die Größe der Baugruppe auf dem Datenträger beträgt 10,6 MB. Die Größe des abgeleiteten Flächenverbundbauteils beträgt 670 KB.

Das Erstellen abgeleiteter Bauteile ist eine gute Möglichkeit, bestimmte Vorgänge durchzuführen, wie z. B. das Anlegen von Bohrungen durch mehrere Bauteile in einer Naht. Da ein abgeleitetes Bauteil ein einzelner Körper ist, können Sie es mit beliebigen Bauteilelementen benutzerdefiniert anpassen.

Nachdem ein Bauteil aus einer Baugruppe abgeleitet wurde, können Sie Elemente hinzufügen. Diese Vorgehensweise ist sinnvoll, wenn Sie eine Naht aus Objektbauteilen erstellen möchten und durch ein oder mehrere Bauteile hindurch, auch durch das abgeleitete Bauteil, Bohrungen und Ausschnitte hinzufügen möchten.

Wenn Sie eine oder mehrere Komponenten als Begrenzungsrahmen eingeschlossen haben, wird im abgeleiteten Bauteil ein neuer Körper erstellt. Sie können Elemente hinzufügen, den virtuellen Rahmen verschieben oder Änderungen an der ursprünglichen Komponente vornehmen. Der virtuelle Rahmen wird entsprechend aktualisiert.

Beim Erstellen eines abgeleiteten Bauteils kann dieses gegenüber dem ursprünglichen Bauteil vergrößert bzw. verkleinert oder an einer der Ursprungsarbeitsebenen gespiegelt werden. Sie können das abgeleitete Bauteil aktualisieren, wenn Änderungen am ursprünglichen Bauteil vorgenommen werden.

Wenn Sie ein Bauteil oder eine Baugruppe ableiten, können Sie die sich daraus ergebende abgeleitete Geometrie vollständig spiegeln, indem Sie im Dialogfeld Abgeleitetes Bauteil bzw. Abgeleitete Baugruppe das Kontrollkästchen Bauteil spiegeln bzw. Baugruppe spiegeln aktivieren.

Am ursprünglichen Bauteil oder an der Baugruppe vorgenommene Änderungen werden im abgeleiteten Bauteil wiedergegeben, nachdem eine Aktualisierung durchgeführt wurde. Ist auf der Registerkarte Darstellungen das Kontrollkästchen Assoziativ aktiviert, werden an der Ansichtsdarstellung der Quellbaugruppe vorgenommene Änderungen (wie zum Beispiel Komponentensichtbarkeit) nach einer Aktualisierung im abgeleiteten Bauteil angezeigt. Das abgeleitete Element wird im Merkmalsbrowser angezeigt, um anzugeben, dass es aktualisiert werden muss. Da eine Baugruppe den Komponentenstatus beim Öffnen der Datei überprüft, werden aus anderen Bauteilen oder Baugruppen abgeleitete Bauteile automatisch aktualisiert, wenn Sie die Baugruppe aktualisieren.

Ein abgeleitetes Bauteil oder eine abgeleitete Baugruppe kann durch Doppelklicken bzw. Klicken mit der rechten Maustaste im Browser und Wählen des Befehls Basiskomponente öffnen geöffnet werden. Die ursprüngliche Datei wird geöffnet, und Sie können Ihre Änderungen vornehmen. Damit Ihre Änderungen umgesetzt werden, aktualisieren Sie die Datei mit dem abgeleiteten Bauteil bzw. der abgeleiteten Baugruppe.

Sie können ein abgeleitetes Bauteil oder eine abgeleitete Baugruppe außerdem bearbeiten, indem Sie im Browser mit der rechten Maustaste klicken und den Befehl Abgeleitetes Bauteil bearbeiten oder Abgeleitete Baugruppe bearbeiten wählen. Verwenden Sie diese Option, um die Parameter zu ändern, die Sie beim Erstellen des ursprünglichen abgeleiteten Bauteils bzw. der abgeleiteten Baugruppe festgelegt haben. Aktualisierungen werden automatisch in der aktuellen Datei widergespiegelt.

Sie können die Verknüpfung mit dem ursprünglichen Bauteil bzw. der ursprünglichen Baugruppe lösen, wenn Sie das abgeleitete Bauteil nicht mehr aktualisieren möchten. Klicken Sie im Browser mit der rechten Maustaste auf das abgeleitete Bauteil, und wählen Sie Verknüpfung mit Basisbauteil auflösen. Das abgeleitete Bauteil wird zu einem herkömmlichen Element (bzw. zu einer herkömmlichen Komponente in einer Baugruppe). Daran vorgenommene Änderungen werden nur in der aktuellen Datei gespeichert.

Sie können die Verknüpfung unterdrücken, wenn die Verbindung zur Quelle vorübergehend aufgehoben werden soll. Klicken Sie mit der rechten Maustaste auf das abgeleitete Element, und wählen Sie im Kontextmenü die Option Verknüpfung mit Basiskomponente unterdrücken. Um die Verknüpfung wiederherzustellen, klicken Sie auf Unterdrückung für Verknüpfung mit Basiskomponente aufheben.

Mit der Option Aus Basis wählen im Dialogfeld Abgeleitetes Bauteil bzw. Abgeleitete Baugruppe können Sie das Basisbauteil bzw. die Basisbaugruppe öffnen und dort eine Auswahl treffen. Verwenden Sie dann die Option Auswahl bestätigen , um die Auswahl von der Quelle in die abgeleitete Datei zu übertragen. Sie können Ihre Auswahl in der Basisbaugruppe mithilfe von Auswahlfiltern wie Alle Vorkommen auswählen oder Abhängig von treffen.

Die Farbinformationen in der Basisbaugruppe werden anhand der unter Benutzerdef. Ansicht auf der Registerkarte Darstellung gewählten Einstellung abgeleitet. Bei benutzerdefinierten Hauptansichten (Konstruktionshauptansichten) wird die Farbe von den Bauteilen abgeleitet.
