Einfügen eines 2D-Bauteils und einer Abhängigkeit in einen Volumenkörper

In einem von oben nach unten ausgerichteten Arbeitsablauf erstellen Sie ein Bauteil oder eine Unterbaugruppe in der Baugruppe mithilfe des Befehls Komponente erstellen. Wählen Sie zur Auswahl der Skizzierebene an der Eingabeaufforderung eine Ursprungsebene, eine Arbeitsebene oder Bauteilfläche aus. Mit dieser Auswahl wird das Koordinatensystem für die neue Komponente erstellt. Im Dialogfeld Komponente in der Baugruppe erstellen ist die Option Skizzierebene von gewählter Fläche oder Ebene abhängig machen vorgabegemäß aktiviert. Mit dieser Option wird eine fluchtende Abhängigkeit zwischen der neuen Komponente und der ausgewählten Fläche oder Ebene hergestellt. Entfernen Sie das Häkchen, um keine Ausgangsabhängigkeit zuzuweisen.

Nachfolgend werden einige Vorteile der Erstellung eines Bauteils in der Baugruppe aufgeführt:

• Verwenden Sie einen von oben nach unten ausgerichteten Arbeitsablauf, um eine Komponente in der Baugruppe zu erstellen.
• Projizieren Sie Kanten von anderen Komponenten auf eine Bauteilskizze.
• Messen Sie die Aussparung für den Komponentenhüllkörper.

Um ein Bauteil in der Baugruppe zu erstellen, rufen Sie zunächst den Befehl Komponente erstellen auf. Führen Sie dann die oben beschriebenen Schritte aus, und verwenden Sie die ausgestattete Klammerskizze als Richtlinie.

Um Zeit zu sparen, fügen Sie ein 2D-Bauteil in die Baugruppe ein. Wenden Sie Baugruppenabhängigkeiten an, um die 2D-Skizze auf der Basis zu positionieren. Anschließend extrudieren Sie die Skizze in einen Volumenkörper.

1. Starten Sie Komponente platzieren.
2. Platzieren Sie ein Exemplar von Clamp Sketch.ipt, und bleiben Sie im Befehl Komponente platzieren.

3. Während Sie sich noch im Befehl Komponente platzieren, bewegen Sie den Mauszeiger über die Kante des Skizzierkreises.

   Im Grafikfenster:

   • Die gesamte Klammerskizze wird hervorgehoben.
   • Ein Exemplar der Klammerskizze bewegt sich mit dem Mauszeiger.
   • In einer QuickInfo werden Sie aufgefordert, eine zweite Auswahl vorzunehmen.

   Wenn die Achse angezeigt wird, wählen Sie den Kreis aus, wie in der folgenden Abbildung gezeigt. Ein kleiner Werkzeugkasten wird in der oberen linken Ecke des Grafikfensters angezeigt.

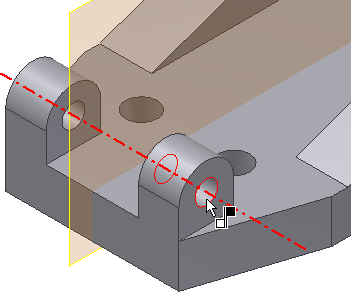

4. Zum Auswählen einer Achse bewegen Sie den Cursor über die Innenseite der Bohrung auf der Basis. Wenn die Achsenvorschau angezeigt wird, wählen Sie die Innenseite der Bohrung aus, wie in der folgenden Abbildung gezeigt. Wählen Sie nicht die Kante der Bohrung aus, wenn ein grüner Punkt eingeblendet wird. Der Punkt ist eine Punktabhängigkeit. Es wird keine Achsen-/Achsen-Abhängigkeit hergestellt.


   Das Exemplar der Klammerskizze ist der Zylinderbasis zugeordnet, und der kleine Werkzeugkasten wird in die Fläche verschoben, auf die Sie geklickt haben.

5. Klicken Sie auf OK, um die Abhängigkeit zu erstellen.

   Halten Sie die linke Maustaste gedrückt, wählen Sie die 2D-Skizze aus, und schieben oder ziehen Sie sie auf die Geometrie. Die Bewegung ist auf die von Ihnen definierte Achse beschränkt.

6. Erweitern Sie im Browser unter Klammerskizze den Ordner Ursprung, klicken mit der rechten Maustaste auf die XY-Ebene, und aktivieren Sie die Sichtbarkeit.
7. Rufen Sie den Befehl Zusammenfügen auf. Der kleine Werkzeugkasten wird in der oberen linken Ecke des Grafikfensters angezeigt.
8. Wählen Sie in der Klammerskizze die XY-Ebene aus, um die erste Auswahl vorzunehmen.

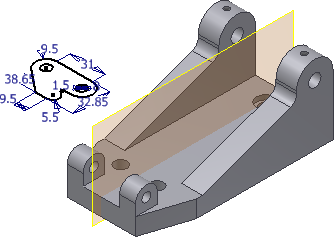

9. Wählen Sie die Arbeitsebene in der Mitte der Basis aus, wie in der nachstehenden Abbildung dargestellt.


   Die Abhängigkeit Passend wird in der Vorschau angezeigt.

10. Klicken Sie im kleinen Werkzeugkasten auf Abhängigkeitstyp, und wählen Sie Fläche - Fluchtend. Klicken Sie auf die grüne Schaltfläche OK, um die Abhängigkeit anzuwenden und den kleinen Werkzeugkasten zu schließen.

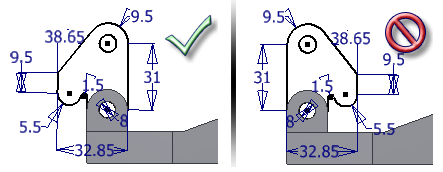

    In der nachstehenden Abbildung wird links die richtige Passend/Fluchtend-Lösung angezeigt. Die rechts angezeigte Lösung ist das Ergebnis einer Fläche/Passend-Lösung. Wenn Ihnen ein Fehler unterlaufen ist, können Sie die Abhängigkeit bearbeiten und die richtige Lösung anwenden. In diesem Beispiel wurde bereits die richtige Auswahl für Sie getroffen. Verwenden Sie die Vorschau zukünftig, um die Entscheidung zu treffen, ob zwischen zwei Ebenen eine Fläche/Passend- oder eine Fläche/Fluchtend-Abhängigkeit zugewiesen werden soll.


11. Klicken Sie auf die Klammerskizze, und halten Sie die linke Maustaste gedrückt. Ziehen Sie die 2D-Skizze. Das Bauteil weist weiterhin einen Grad Drehungsfreiheit auf. Alle nicht fixierten Komponenten verfügen zunächst über sechs Freiheitsgrade: drei Übergangsfreiheitsgrade (linear X, Y und Z) und drei Rotationsfreiheitsgrade (Rotation X, Y und Z).
12. Klicken Sie auf Registerkarte AnsichtGruppe SichtbarkeitFreiheitsgrade. Auf der Klammerskizze wird ein Drehungsspfeil angezeigt, der angibt, dass für das Bauteil weiterhin Drehungsfreiheit besteht. Wählen Sie den Befehl Freiheitsgrade erneut aus, um ihn zu deaktivieren.
13. Speichern Sie die Datei mit dem Namen Cylinder_Main.iam.
