Erstellen der Lüftungsöffnung

Im nächsten Abschnitt erstellen Sie die Kunststoff-Lüftungsöffnung.

1. Aktivieren Sie im Browser die Sichtbarkeit für GrillSketch.

2. Klicken Sie in der Multifunktionsleiste auf Registerkarte 3D-ModellGruppe KunststoffteilLüftungsöffnung.

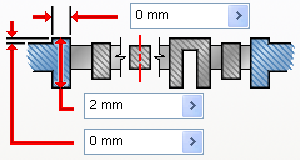

3. Aktivieren Sie die Registerkarte Umgrenzung, und wählen Sie dann das äußere geschlossene Profil im Grafikfenster wie in der folgenden Abbildung gezeigt. Wählen Sie den Zielvolumenkörper aus, sofern in der Anwendung nicht bereits der am nächsten an der Skizze positionierte Körper ausgewählt wurde.

   • Stärke = 0 mm
   • Höhe = 2 mm
   • Außenhöhe = 0 mm


   Die Registerkarte Mittelteil wird in diesem Lernprogramm übersprungen. Die Skizze enthält keine geschlossene Umgrenzung für ein Mittelteil. In der folgenden Abbildung ist ein Beispiel für ein Mittelteil zu sehen.


4. Aktivieren Sie die Registerkarte Rippe, und wählen Sie anschließend die Linien.

   • Stärke = 2.5 mm
   • Höhe = 1.3 mm
   • Oberer Versatz = 0.2 mm

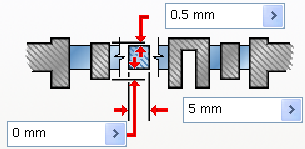

5. Aktivieren Sie die Registerkarte Gittersteg, und wählen Sie dann die Bogen.

   • Oberer Versatz = 0.5 mm
   • Stärke = 5 mm
   • Unterer Versatz = 0 mm

6. Klicken Sie auf OK, um die Lüftungsöffnung zu erstellen.
