Erstellen einer anderen 3D-Gleichungskurve

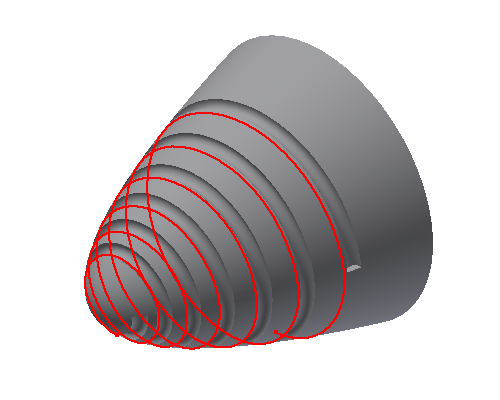

Um das Modell abzuschließen, erstellen Sie eine weitere 3D-Gleichungskurve. Diese Kurve wird als Führungsschiene in einem Sweeping-Element verwendet.

1. Erstellen Sie eine 3D-Skizze.
2. Aktivieren Sie den Befehl Gleichungskurve.
3. Stellen Sie sicher, dass das Koordinatensystem auf Zylindrisch eingestellt ist.
4. Geben Sie folgende Werte ein:
   • r(t): t
   • q(t): 1800 * t + 800
   • z(t): t^2
   • tmin: 0.5
   • tmax: 1.7

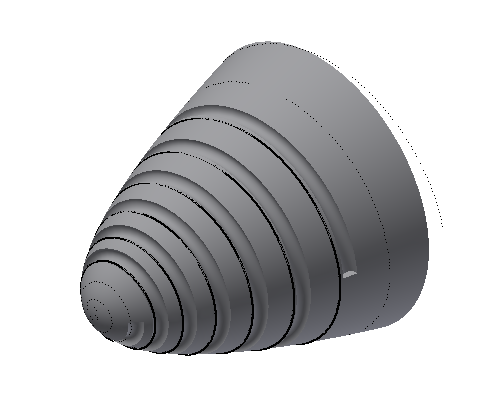

5. Stellen Sie die Skizze fertig.
