No headersNach dem Festlegen des nächsten Auswahlsatzes ist die Komponentenplatzierung abgeschlossen. Platzieren Sie die Winkelstützen mithilfe der Skizzierlinien.
- Wählen Sie im Menü Familie die Option ISO 657/14 - 2000 (Quadratisch).
- Wählen Sie im Menü Größe die Option 80x80x6.3.
- Vergewissern Sie sich, dass der Ausrichtungsindikator auf dem mittleren Optionsfeld platziert ist und dass für den horizontalen und vertikalen Versatz 0.00 mm und für den Winkel 90.00 Grad festgelegt sind.

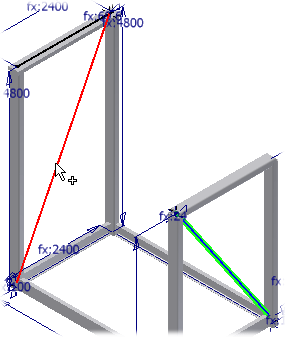

- Markieren Sie die beiden schrägen Linien.
- Klicken Sie auf Anwenden.
- Klicken Sie auf Abbrechen, um das Dialogfeld Einfügen zu schließen.
