Erstellen von Kühlkanälen

In diesem Abschnitt erstellen Sie einen Kühlkanal für die Formengestaltung.

Der Kühlkanal lässt ein Kühlmittel durch die Form fließen, um die Form schnell und gleichmäßig zu kühlen.

1. Wählen Sie in der Multifunktionsleiste Registerkarte Form-Anordnung > Gruppe Angusskanäle und Kanäle > Kühlkanal.
2. Klicken Sie in der rechten oberen Ecke des Grafikfensters im ViewCube auf Rechts, um das Modell auszurichten.

3. Aktivieren Sie das Auswahlwerkzeug Fläche. Wählen Sie die in der folgenden Abbildung gezeigte Position aus.

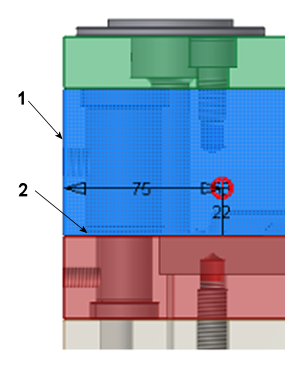

4. Wählen Sie die in der folgenden Abbildung mit 1 bezeichnete Kante (außerhalb der Fase) als Referenz für Lineare Kante 1 aus.
5. Wählen Sie die in der folgenden Abbildung mit 2 (Fase) bezeichnete Kante als Referenz für Lineare Kante 2 aus.
6. Passen Sie die X- und Y-Achsenpositionen wie folgt an:
   • Abstand von der linearen Kante 1 = 75 mm.
   • Abstand von lineare Kante 2 = 22 mm.

7. Wählen Sie aus der Größenliste im Dialogfeld Kühlkanal die Option Durch alle.
8. Klicken Sie auf das Kontrollkästchen Symmetrisch.
9. Klicken Sie auf Anwenden.
10. Klicken Sie auf OK, um die Standardwerte im Dialogfeld Dateibenennung zu übernehmen. Der Kühlkanal wird wie in der folgenden Abbildung angezeigt.

11. Wiederholen Sie die Schritte 3 bis 10, um drei weitere Kühlkanäle zu erstellen, wie in der folgenden Abbildung gezeigt.

12. Die Abstände von der linearen Kante 1 und 2 für die einzelnen Kühlkanäle sind in der folgenden Tabelle aufgelistet. Stellen Sie sicher, dass Sie die äußeren Kanten und nicht die gefasten Kanten wählen.

    Kühlkanal	Abstand von der linearen Kante 1	Abstand von der linearen Kante 2
    Kühlkanal 2	105 mm	22 mm
    Kühlkanal 3	135 mm	22 mm
    Kühlkanal 4	170 mm	22 mm

13. Klicken Sie auf Anwenden, um die einzelnen Kühlkanäle zu erstellen. Nachdem alle vier Kühlkanäle erstellt wurden, klicken Sie im Dialogfeld Kühlkanal auf Fertig.
