Materialien und Darstellungen

Material- und Darstellungsbibliotheken werden nun von mehreren Produkten gemeinsam genutzt. Die Nutzung einer einheitlichen Quelle mit Material- und Darstellungsdefinitionen führt zu einer höheren Konsistenz bei Visualisierung, Materialnutzung und Analyse und verbessert die Qualitätskontrolle. Jedes Produkt legt die Grenzen fest, bis zu denen es die betreffenden Objekte nutzt.

Die folgende Tabelle zeigt, wie die gleichen Materialien von mehreren Produkten genutzt werden könnten.

AutoCAD, Showcase	Inventor	Revit	Analyse/Simulation

Material- und Darstellungsbibliotheken

Die Material- und Darstellungsbibliotheken sind eine Sammlung von Material- und Darstellungsdefinitionen. Einige Bibliotheken werden mit Autodesk-Produkten installiert, andere durch den Benutzer erstellt. Sie können Bibliotheken erstellen, um die Materialien und Darstellungen zu organisieren, die zur Verwendung verfügbar sein sollen. Mit den Produkten bereitgestellte Bibliotheken sind gesperrt und werden bei Auflistung im Browser durch ein Symbol markiert, das auf diesen Zustand hinweist. Inhalte gesperrter Bibliotheken können in eine benutzerdefinierte Bibliothek kopiert werden. Hier können Sie die Inhalte je nach Bedarf bearbeiten und ändern.

Materialien

Materialien sind eine Kombination aus verschiedenen Arten von Eigenschaftssätzen, die als Objekte bezeichnet werden. Inventor-Materialien nutzen zwei Objekte: physikalische Eigenschaften und Darstellung. Zusammen bilden die beiden Objekte eine Inventor-Materialdefinition. Materialien werden Bauteilen zugewiesen.

Physikalische Eigenschaften stellen Informationen zur Materialzusammensetzung bereit, die für die Simulation und Analyse sowie zur Bestimmung von iProperties wie z. B. Masse, Fläche, Volumen usw. verwendet werden. Physikalische Eigenschaften können verwendet werden, um geeignete Materialien für Ihre Konstruktion zu ermitteln.

Darstellungen

Darstellungen definieren die visuellen Effekte eines Materials und werden einer Fläche, einem Element, einem Bauteil oder einer Baugruppe zugewiesen. Sie können verwendet werden, um zu zeigen, wie ein Bauteil oder eine Baugruppe im unfertigen Zustand, im Prozesszustand oder im fertigen Zustand usw. aussieht. Darstellungen können als Werkzeug zur visuellen Gruppierung dienen, indem Sie auf mehrere Bauteile oder Baugruppen angewendet werden.

Darstellungseigenschaften stellen visuelle Informationen für ein Material bereit. Hierzu gehören Farbe, Textur, Relief-Mapping, Maserung usw. Allen Materialien sind Darstellungen zugewiesen. Sie können diese Darstellungen überschreiben, um das Aussehen der Komponente zu ändern.

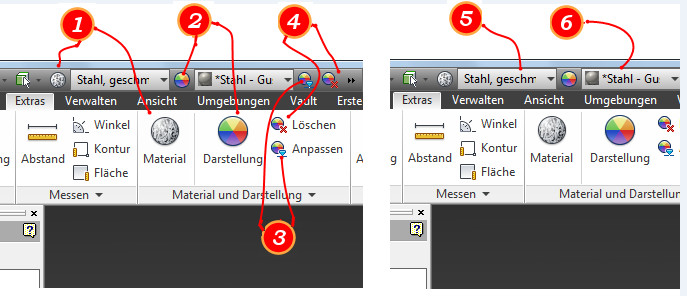

Die Zugriffspunkte für Material, Darstellung, Anpassen und Überschreibungen deaktivieren sind:

1. Greift auf den Material-Browser zu. Dient zum Erstellen und Ändern von Materialien.
2. Greift auf den Darstellungs-Browser zu. Dient zum Erstellen und Ändern von Darstellungen.
3. Aktiviert den Befehl Anpassen. Dient zum Ändern von zugewiesenen Darstellungen.
4. Greift auf den Befehl Überschreibungen deaktivieren zu. Dient zum Entfernen von Darstellungsüberschreibungen.
5. Weist das angegebene Material dem Auswahlsatz zu.
6. Weist die angegebene Darstellung dem Auswahlsatz zu.
