Estilos de las piezas de chapa

    Las piezas de chapa se suelen poder fabricar con varios materiales con un impacto mínimo en la funcionalidad de la pieza. Para cambiar el material de una pieza de chapa de aluminio a acero inoxidable, es necesario modificar los atributos que definen los pliegues y las esquinas. Asimismo, suele ser necesario realizar cambios en la maquinaria de la planta de fabricación y las configuraciones utilizadas para fabricar las piezas. Los estilos de chapa captan lo siguiente:


    • Definición de material completo
    • Forma y tamaño del desahogo de plegado
    • Valor del radio de plegado
    • Valor de parámetro TamañoSeparación
    • Tipo de transición de pliegue
    • Tipo y tamaño del destalonado de 2 pliegues
    • Tamaño y tipo de destalonado de 3 pliegues
    • Método de desplegado
    • Ecuaciones de desplegado personalizadas (si se definen)
    • Definición de representación de punzonado de desarrollo
    • Preferencia de informe de ángulo de plegado de desarrollo

    Todos estos atributos se recopilan ahora en estilos que se crean y administran mediante el Editor de estilos y normas, y que pueden guardarse y compartirse a través la biblioteca de estilos (en versiones anteriores de Inventor, los estilos se guardaban y administraban a través de archivos de plantilla).

    Las piezas de chapa proporcionan los mismos parámetros de color, iluminación y material que los archivos de pieza normales. Las piezas de chapa también incluyen una:



    Regla de chapa: las piezas de chapa del mismo material y grosor a menudo comparten los mismos parámetros de pliegue, esquina y separación. Estos parámetros y atributos se recopilan en una regla de chapa. La regla también contiene preferencias para:

    • la representación de operaciones de punzonado
    • la opción de informe de ángulo de plegado o ángulo de apertura

    cuando la pieza se muestra en el estado de desarrollo.



    Desplegado de chapa: a las piezas de chapa las define su estado de plegado o funcional, pero se fabrican a partir de una lámina plana. Los pliegues que se aplican al desarrollo deforman el material en la zona de plegado. La magnitud de la deformación depende de una serie de variables. Para convertir un modelo plegado en un modelo plano, es necesario calcular la deformación a través de uno de los tres métodos siguientes:

    1. una aproximación matemática mediante un FactorK definido
    2. valores empíricos procedentes de una tabla de plegado para determinados materiales, valores de ángulo de plegado y herramientas
    3. ecuaciones personalizadas que se utilizan como refinados del usuario cuando aplican soluciones a través de: el enfoque de compensación de pliegue, deducción de pliegue, tolerancia de plegado o FactorK

    El método y los parámetros se recopilan en una regla de desplegado que (cuando se utiliza con la regla de chapa y el estilo de material) permite una flexibilidad máxima a la hora de diseñar piezas que pueden fabricarse con diferentes materiales y diferentes técnicas de fabricación.



    Migración de estilos de chapa de versiones previas a la versión 2010

    El objetivo de la tarea de migración consiste en mantener los datos del estilo de chapa heredado. La migración de un archivo determinado de chapa llevará a cabo las siguientes acciones:

    • Migrar la información del estilo activo a un estilo o regla local con un nombre adecuado
    • Migrar la información del estilo inactivo a estilos o reglas locales con nombres adecuados

    Tras el proceso de migración:

    • El tamaño o la forma de la pieza de chapa no se verán afectados.
    • Las reglas o los estilos no utilizados estarán disponibles para un nuevo uso o carga en la biblioteca global de estilos.

    En versiones anteriores a la 2010, la administración de los estilos de chapa se llevaba a cabo exclusivamente a nivel del documento. A menudo se creaban plantillas que contenían todas las definiciones de los estilos de chapa en un solo archivo. En la versión 2010 se migran todos los estilos definidos en un componente de chapa (no sólo el estilo activo). También se migran todos los métodos de desplegado que aparecen en los estilos de chapa (incluidos a los que no se hace referencia).

    Los métodos de desplegado y el modo en que se administran han cambiado considerablemente en la versión 2010. Durante el proceso de migración de archivos creados con versiones anteriores a la 2010, los métodos de desplegado suben de nivel a un nuevo tipo de estilo llamado Regla de desplegado de chapa. Las reglas de desplegado de chapa con nombre pueden declararse como parte de una regla de chapa con nombre. Utilice la nueva estructura para optimizar, reutilizar y administrar las reglas de desplegado de chapa fácilmente.

    En los estilos de chapa heredados, la selección de un estilo de chapa determinado predefinía y controlaba el estilo del material y los valores de grosor. En la versión 2010 aún se utiliza esta convención, lo que permite a las reglas de chapa simular la definición de estilos de material y valores de grosor así como las reglas de desplegado de chapa.

    Procedimientos

    Definición de los estilos de los materiales de chapa

    Puede crear estilos de material y utilizarlos para calcular las propiedades físicas de una pieza plegada o aplanada de chapa.

    Los estilos de material rigen el aspecto de la pieza de chapa al interactuar con los estilos de color e iluminación.

    Definición del estilo de material de una pieza de chapa

    Para cambiar los parámetros de material para la pieza de chapa activa eficazmente, utilice el comando Valores por defecto de chapa que se encuentra en la ficha Chapa del panel Configuración.

    NotaEl tipo de material de las piezas de chapa se cambia pulsando dos veces un material diferente con el panel de materiales del Editor de estilos y normas activo. Recomendamos utilizar la función Valores por defecto de chapa tal y como se describía previamente.

    Puede anular el color asociado al estilo de material de chapa mediante la selección de un color diferente en la lista desplegable de colores ubicada en el panel Aspecto de la ficha Vista. Para restablecer en la pieza el color que se define en el estilo, seleccione Como material en la lista desplegable.

    Adición o edición de un estilo de material de chapa

    Los estilos nuevos o editados sólo se guardan en el documento actual.

    1. Pulse ficha Administrarpanel Estilos y normas Editor de estilos para abrir el cuadro de diálogo Editor de estilos y normas.
    2. En la lista de estilos del cuadro de diálogo, lleve a cabo una de las siguientes acciones:
      • Pulse Nuevo o pulse con el botón derecho del ratón un estilo de material y, a continuación, seleccione Nuevo estilo. En el cuadro de diálogo Nombre de estilo nuevo, escriba un nombre. El valor por defecto es una copia del material seleccionado.
      • Haga doble clic en un material.
    3. Defina los atributos del material como desee.
    4. Pulse Guardar para guardar el estilo nuevo o editado en el documento actual y, a continuación, pulse Terminar.
    ConsejoDespués de guardar, añada el estilo nuevo o editado a una biblioteca de estilos compartida. Pulse con el botón derecho del ratón un nombre de estilo de la lista y, a continuación, seleccione Guardar en biblioteca de estilos. Si la biblioteca contiene un estilo con el mismo nombre, se reemplazará la versión de la biblioteca. Esto puede afectar a otros documentos que utilizan el mismo estilo.

    Reglas de chapa

    Las reglas de chapa incluyen:

    • material de la hoja y grosor
    • preferencias de pliegue y de destalonado
    • valor de bisel, rotura y separación de unión
    • selección de regla de desplegado
    • representación del desarrollo del punzonado (aplicado por defecto a las operaciones de chapa durante la creación del desarrollo)
    • preferencia de informe de ángulo de plegado de desarrollo

    Todas estas selecciones de parámetros se guardan en una regla con nombre asociada a un determinado material, herramienta o proceso de fabricación. Utilice el comando Valores por defecto de chapa que se encuentra en la ficha Chapa para establecer las reglas que se aplicarán a la pieza de chapa activa.

    Establecer reglas de desplegado de chapa

    La regla de desplegado de chapa define uno de los tres métodos de desplegado: aproximación lineal, tabla de plegado o ecuación personalizada. La Regla de desplegado asociada a una determinada Regla de chapa determinará el método de desplegado de la pieza. Utilice el comando Valores por defecto de chapa que se encuentra en la ficha Chapa para establecer una regla de desplegado diferente de la especificada por la regla de chapa.

    Adición o edición de un material de chapa

    Los materiales de chapa suelen ser idénticos a los materiales definidos previamente en una biblioteca de estilos, sólo que se les ha añadido uno o varios grosores de chapa con nombre.

    Creación y denominación de un nuevo material de chapa:

    La creación de un material implica la copia del material Por defecto proporcionado (u otro material que ya estuviera creado) para, a continuación, cambiar y guardar los cambios en los atributos del material, el estilo de color y las chapas con nombre.

    1. Pulse ficha Administrarpanel Estilos y normas Editor de estilospara abrir el cuadro de diálogo Editor de estilos y normas.
    2. Pulse el signo “+” situado a la izquierda de la entrada Material en la parte izquierda del cuadro de diálogo Editor de estilos y normas para mostrar la lista de materiales existentes.
    3. Pulse el material Por defecto para utilizarlo como plantilla del nuevo material que va a crear o seleccione un material existente que sea similar al nuevo material.
    4. Pulse Nuevo en la parte superior de la sección derecha del cuadro de diálogo Editor de estilos y normas.
    5. Aparecerá el cuadro de diálogo Nombre de nuevo estilo para que dé un nombre al material que va a crear. Introduzca un nombre descriptivo para reemplazar Copia de Por defecto en el campo Nombre y pulse Aceptar.
    6. El cuadro de diálogo Nombre de nuevo estilo se cerrará y el nuevo material se incluirá en la lista. El nuevo material es una copia exacta del material Por defecto, pero puede modificar los atributos del material y el estilo de color que pudiera existir antes de terminar y guardar la definición del nuevo material.
    7. Modifique los atributos del material según sus necesidades.
    8. Modifique el estilo de color del material. Para ello, seleccione el color adecuado en la lista desplegable de colores definidos previamente. También puede modificar o crear un color pulsando el icono de lápiz situado a la derecha del campo Estilo de color.

    Cómo guardar las modificaciones realizadas en el material de chapa:

    Cuando se modifica una selección o un valor del material copiado, se habilitan dos botones adicionales en la parte superior de la parte derecha del cuadro de diálogo Editor de estilos y normas.

    1. Pulse Guardar para guardar los cambios introducidos en el material de chapa recién creado.
    NotaPara anular los cambios introducidos y utilizar los parámetros copiados originalmente, pulse Restablecer y empiece de nuevo.

    Edición de un material de chapa

    El procedimiento a seguir para editar un material de chapa es el mismo que para crear un nuevo material de chapa que se ha descrito, debiéndose omitir los pasos 4 a 6, que explican cómo hacer una copia de una regla existente y cómo se le cambia el nombre.

    1. Pulse el signo “+” situado a la izquierda de la entrada Material en la parte izquierda del cuadro de diálogo Editor de estilos y normas para mostrar la lista de materiales existentes.
    2. Pulse el material que va a editar.
    3. Introduzca los cambios necesarios en los valores de los atributos del material y el estilo de color.
    4. Pulse Guardar para guardar los cambios introducidos en el material de chapa.

    Adición o edición de una regla de chapa

    Las reglas de chapa con nombre combinan conjuntos de parámetros y selecciones de opciones que definen cómo se modela una pieza de chapa determinada en el estado de modelo tanto plegado como aplanado. Las opciones y los valores definidos determinan el modo en que el destalonado de una hoja plana de aluminio de un grosor determinado difiere del destalonado de acero inoxidable de un grosor diferente.

    Autodesk Inventor incorpora una regla de chapa predefinida llamada: Por defecto. Esta regla consiste en opciones y valores seleccionados que se organizan en tres fichas en la parte derecha del cuadro de diálogo Editor de estilos y normas.

    Creación y denominación de una nueva regla de chapa:

    Para crear una regla de chapa, copie la regla Por defecto incluida (o una regla existente) y, después, cambie y guarde los cambios realizados en la selección y los valores de las tres fichas.

    1. Pulse ficha Administrarpanel Estilos y normas Editor de estilos para abrir el cuadro de diálogo Editor de estilos y normas.
    2. Pulse el signo “+” situado a la izquierda de la entrada Regla de chapa en la parte izquierda del cuadro de diálogo Editor de estilos y normas para mostrar la lista de reglas existentes.
    3. Pulse la regla Por defecto para utilizarla como plantilla para la regla que desea crear.
    4. Pulse Nuevo en la parte superior de la sección derecha del cuadro de diálogo Editor de estilos y normas.
    5. Aparecerá el cuadro de diálogo Nombre de nuevo estilo para que dé un nombre a la regla que va a crear. Introduzca un nombre descriptivo para reemplazar Copia de Por defecto en el campo Nombre y pulse Aceptar.
    6. El cuadro de diálogo Nombre de nuevo estilo se cerrará y la nueva regla de chapa se incluirá en la lista. La nueva regla es una copia exacta de la regla Por defecto. Realice las modificaciones que desee tal y como se describe en las secciones que siguen antes de completar y guardar la nueva definición de regla.
    NotaSi ya se han definido reglas de chapa en el archivo o en la biblioteca, puede utilizar cualquiera de ellas como plantilla para la nueva regla.

    Edición de las reglas de chapa:

    La ficha Hoja de la definición de la regla de chapa permite el acceso a la selección de reglas de desplegado de chapa y a la representación de iFeatures de punzonado de chapa en el desarrollo.

    1. Puede seleccionar un material diferente al de la regla copiada. Si desea definir un material nuevo en este paso, pulse Editar a la derecha del campo de nombre de la regla de desplegado y siga los pasos que se indican en Estilos de las piezas de chapa.
    2. Puede introducir un valor de grosor del material diferente al grosor de la regla copiada. Pulse la flecha que apunta a la derecha para seleccionar un valor en el historial de valores de grosor definidos.
    3. Puede seleccionar una regla de desplegado de chapa diferente de la regla copiada. Si desea definir una regla de desplegado nueva en este paso, pulse Editar a la derecha del campo de nombre de la regla de desplegado y siga los pasos que se indican en Estilos de las piezas de chapa.
    4. Puede introducir un valor para definir un bisel, una rotura o un valor de separación de unión diferente del de la separación de la regla copiada. Pulse con el botón derecho del ratón la flecha que apunta a la derecha para seleccionar un valor en el historial de valores de separación definidos.
    5. Puede incluir el ángulo de plegado del desarrollo a través de una opción de informe distinta de la opción de la regla copiada.
    6. Puede seleccionar una opción de visualización para iFeatures de punzonado de chapa diferente a la de la regla copiada.

    Edición de reglas de pliegue de chapa:

    La ficha Pliegue de la definición de la regla de chapa permite el acceso a las selecciones y a los valores de los parámetros que definen la forma y el tamaño del desahogo, el valor del radio de plegado y el tipo de transición de pliegue.

    1. También puede seleccionar una forma de desahogo diferente de la forma de la regla copiada.
    2. Puede cambiar los valores del parámetro de desahogo. Estos valores se suelen expresar en términos del parámetro Grosor, pero pueden expresarse como el tamaño absoluto, según lo exijan los requisitos de fabricación. Por ejemplo, la expresión Grosor * 0.5 ul resultaría en un valor la mitad del parámetro Grosor.
    3. Puede cambiar el valor del radio de plegado. Tal y como hemos explicado más arriba, estos valores se suelen expresar en términos del parámetro Grosor, pero pueden expresarse como el tamaño absoluto, según lo exijan los requisitos de fabricación.
    4. Cambie el tipo de transición de plegado de la regla copiada.

    Edición de reglas de esquina de chapa:

    La ficha Esquina de la definición de la regla de chapa permite el acceso a las selecciones y a los valores de parámetros que definen el desahogo de tamaños y formas de destalonado de 2 y 3 pliegues.

    1. Puede seleccionar una forma y un tamaño de destalonado para las intersecciones de 2 pliegues diferentes a los de la regla copiada.
    2. Puede seleccionar una forma y un tamaño de destalonado para las intersecciones de 3 pliegues diferentes a los de la regla copiada.

    Cómo guardar las modificaciones realizadas en la regla de chapa:

    Cuando se modifica una selección o un valor de la regla copiada, se habilitan dos comandos adicionales en la parte superior de la parte derecha del cuadro de diálogo Editor de estilos y normas.

    1. Pulse Guardar para guardar los cambios introducidos en la regla de chapa recién creada.
    NotaPara anular los cambios introducidos y utilizar los parámetros copiados originalmente, pulse Restablecer y vuelva al paso 7 para empezar de nuevo.

    Edición de una regla de chapa

    El procedimiento a seguir para la edición de una regla de chapa es el mismo que para la creación de una nueva regla de chapa tal y como se ha descrito previamente. Omita los pasos 4 a 6 en los que se copia una regla existente y se le da un nombre.

    1. Pulse el signo “+” situado a la izquierda de la entrada Regla de chapa en la parte izquierda del cuadro de diálogo Editor de estilos y normas para mostrar la lista de reglas existentes.
    2. Pulse la regla que desea editar.
    3. Introduzca los cambios necesarios en las selecciones y los valores de las tres fichas: Hoja, Pliegue y Esquina.
    4. Pulse Guardar para guardar los cambios introducidos en la regla de chapa seleccionada.

    Adición o edición de una regla de desplegado de chapa

    Las reglas de desplegado de chapa con nombre permiten definir tres tipos de métodos de desplegado:

    1. aproximación lineal
    2. tabla de plegado especificada
    3. ecuación personalizada

    Las reglas de desplegado con un nombre exclusivo se asocian a reglas de chapa también de nombre exclusivo para definir el comportamiento de modelado por defecto de varios materiales y condiciones de fabricación.

    Creación y denominación de una nueva regla de desplegado de chapa:

    La creación de una regla de desplegado de chapa exige copiar la regla Por defecto incluida (u otra regla ya creada) para, a continuación, cambiar y guardar los cambios en el FactorK, los valores de la tabla de plegado o las definiciones de la ecuación personalizada.

    1. Pulse ficha Administrarpanel Estilos y normas Editor de estilospara abrir el cuadro de diálogo Editor de estilos y normas.
    2. Pulse el signo “+” situado a la izquierda de la entrada de la regla de desplegado de chapa en la parte izquierda del cuadro de diálogo Editor de estilos y normas para mostrar la lista de reglas de desplegado existentes.
    3. Pulse la regla Por defecto para utilizarla como plantilla para la regla que desea crear.
    4. Pulse Nuevo en la parte superior de la sección derecha del cuadro de diálogo Editor de estilos y normas.
    5. Aparecerá el cuadro de diálogo Nombre de nuevo estilo para que dé un nombre a la nueva regla de desplegado de chapa que va a crear. Introduzca un nombre descriptivo para reemplazar Copia de Por defecto en el campo Nombre y pulse Aceptar.
    6. El cuadro de diálogo Nombre de nuevo estilo se cierra y la nueva regla de desplegado de chapa se incluirá en la lista. La nueva regla es una copia exacta de la regla Por defecto y, si desea introducir modificaciones, hágalo como se describe en las siguientes secciones. Después, deberá guardar la definición de la regla de desplegado para finalizar el procedimiento.
    NotaSi ya se hubieran definido reglas de desplegado de chapa en el archivo o en la biblioteca, puede utilizar cualquiera de ellas como plantilla para la nueva regla de desplegado.

    Selección y edición del método de desplegado de chapa:

    Seleccione uno de los tres métodos para transformar el modelo plegado en un modelo en estado plano.



    1. Mediante una aproximación lineal (FactorK)

    El método de desplegado lineal permite el despliegue de las piezas de chapa mediante un valor FactorK que se aplica uniformemente a todos los ángulos de plegado.

    1. Seleccione fx Lineal como método de desplegado.
    2. También puede introducir un valor de FactorK alternativo en el campo Valor de FactorK.
    3. También puede introducir un valor de factor de spline alternativo en el campo Valor de factor de spline. Nota: el valor predeterminado es 0,5, lo que afectará a los tamaños planos de las pestañas de contorno, las curvas de contorno o las pestañas solevadas con segmentos elípticos o de spline en el perfil de operación (así como la longitud de cualquier pliegue no cilíndrico o cónico). Ajuste el valor hacia arriba o hacia abajo para adaptarlo a sus necesidades de fabricación.


    2. Mediante una tabla de plegado

    El método de desplegado de la tabla de plegado permite el despliegue de las piezas de chapa mediante valores empíricos medidos o derivados, y que se aplican a ángulos de plegado específicos de la tabla. Los valores de los ángulos no definidos en la tabla se calculan a través de la copia de seguridad del FactorK.

    1. Seleccione Tabla de plegado como método de desplegado. Advierta que la parte derecha del cuadro de diálogo se actualiza para ofrecer un entorno integrado para la edición de una tabla de plegado de chapa.
    2. Seleccione otra unidad en Unidad lineal en la lista desplegable.
    3. Active el botón de selección de ángulo de plegado o de apertura para definir cómo se deben medir los ángulos.
    4. Seleccione un grosor existente o añada un nuevo grosor.
    5. Cambie el valor de Copia de seguridad del valor del FactorK a un valor más apropiado para sus requisitos.
    6. También puede introducir un valor de factor de spline alternativo en el campo Valor de factor de spline. Nota: el valor predeterminado es 0,5, lo que afectará a los tamaños planos de las pestañas de contorno, las curvas de contorno o las pestañas solevadas con segmentos elípticos o de spline en el perfil de operación (así como la longitud de cualquier pliegue no cilíndrico o cónico). Ajuste el valor hacia arriba o hacia abajo para adaptarlo a sus necesidades de fabricación.
    7. Cambie los valores de Tolerancias de tabla a valores más apropiados para sus requisitos para: Hoja, Radios mínimo/máximo y/o Ángulo mínimo/máximo.
    8. Añada filas para valores de ángulos no especificados.
    9. Añada columnas para radios de plegado no especificados.
    10. Edite celdas individuales de la tabla en función de los resultados de las mediciones para grosores, ángulos, radios y equipos de planta específicos del material.

    Se pueden encontrar datos adicionales sobre la edición de las tablas de plegado en el tema Tablas de plegado para materiales de chapa.



    3. Mediante una ecuación personalizada

    El método de desplegado de ecuación personalizada permite el despliegue de las piezas de chapa mediante ecuaciones que resuelven la compensación de pliegue, la deducción de pliegue, la tolerancia de pliegue o el FactorK a través de variables incluidas y derivadas. Los valores de los ángulos no definidos dentro de las condiciones de contorno se calculan con una copia de seguridad del valor de FactorK.

    1. Seleccione Ecuación personalizada como método de desplegado. Advierta que la parte derecha del cuadro de diálogo se actualiza para ofrecer un entorno integrado para la edición de las ecuaciones de desplegado personalizadas.
    2. Seleccione otro tipo de ecuación en la lista desplegable.
    3. Seleccione Ángulo de plegado o Ángulo abierto en la lista desplegable Referencia angular.
    4. Para editar una ecuación, seleccione la celda de la ecuación (pulse dos veces la celda o púlsela con el botón derecho del ratón y seleccione Editar en el menú contextual para abrir el cuadro de diálogo de edición).
    5. Para modificar el rango de contorno definido, seleccione la condición de contorno mostrada (pulse dos veces la celda o púlsela con el botón derecho del ratón y seleccione Editar en el menú contextual para abrir el cuadro de diálogo de edición).
    6. Añada filas con ecuaciones para las condiciones de contorno no especificadas.
    7. Elimine las filas no necesarias.
    8. Puede editar la copia de seguridad del valor de FactorK que se aplicará si se detectan valores angulares a los que no se les aplican las condiciones de contorno especificadas.
    9. También puede introducir un valor de factor de spline alternativo en el campo Valor de factor de spline. Nota: el valor predeterminado es 0,5, lo que afectará a los tamaños planos de las pestañas de contorno, las curvas de contorno o las pestañas solevadas con segmentos elípticos o de spline en el perfil de operación (así como la longitud de cualquier pliegue no cilíndrico o cónico). Ajuste el valor hacia arriba o hacia abajo para adaptarlo a sus necesidades de fabricación.

    En el tema Ecuaciones de desplegado personalizadas se pueden encontrar descripciones de las ecuaciones y datos adicionales sobre su edición.

    Cómo guardar las modificaciones realizadas en la regla de desplegado de chapa:

    Cuando se modifica una selección o un valor de la regla de desplegado, se habilitan dos comandos adicionales en la parte superior de la parte derecha del cuadro de diálogo Editor de estilos y normas.

    • Pulse Guardar para guardar los cambios introducidos en la regla de chapa recién creada.
    NotaPara anular los cambios introducidos y utilizar los parámetros copiados originalmente, pulse Restablecer y vuelva al paso 7 para empezar de nuevo.

    Edición de una regla de desplegado de chapa

    El procedimiento a seguir para editar una regla de desplegado de chapa es el mismo que para crear una nueva regla de desplegado de chapa que se ha descrito, debiéndose omitir los pasos 4 y 5, que explican cómo hacer una copia de una regla existente y cómo se le cambia el nombre.

    1. Pulse el signo “+” situado a la izquierda de la entrada de la regla de desplegado de chapa en la parte izquierda del cuadro de diálogo Editor de estilos y normas para mostrar la lista de reglas existentes.
    2. Pulse la regla que desea editar.
    3. Introduzca los cambios necesarios en el FactorK utilizado en el despliegue lineal o en los valores de la tabla de plegado.
    4. Pulse Guardar para guardar los cambios introducidos en la regla de chapa seleccionada.

    Utilice datos de estilo heredados en las piezas de chapa

    Cuando se abre una pieza de chapa de una versión anterior a la 2009, se conservan los parámetros y las opciones que se utilizaron para crear la pieza como estilos locales. Las piezas de chapa de versiones anteriores a la 2009 podrían haberse creado a partir de una única plantilla con un conjunto exhaustivo de definiciones de grosor de material. Cuando se guardan conjuntos de materiales, grosores, pliegues, esquinas, desarrollos y preferencias de desplegado en reglas de desplegado y reglas de chapa en una biblioteca global de estilos, ganará en eficacia y flexibilidad.

    Puede continuar trabajando con sus archivos de chapa de versiones anteriores a la de 2010 sin necesidad de desplazar la información de los estilos a una biblioteca global de estilos. La información de estilo heredada se mantiene localmente en el archivo migrado.

    Uso del nombre de la regla de chapa como parámetro de texto

    A menudo resulta útil incluir el nombre de la regla de chapa utilizada en el dibujo. Para incluir el nombre es preciso:

    1. En la pieza de chapa, pulse con el botón derecho del ratón el nodo superior (modelo plegado) y seleccione: iProperties.
    2. En el cuadro de diálogo iProperties, pulse la ficha Personalizadas.
    3. En el campo Nombre, introduzca el nombre de la propiedad personalizada que llevará el nombre de la regla de chapa.
    4. En el campo Valor, introduzca lo siguiente: “=<Sheet Metal Rule>” (sin las comillas).
    5. Pulse Añadir.
    6. Pulse Aplicar.
    7. Pulse Cerrar.
    8. En el dibujo, añada una nota de texto.
    9. En el cuadro de diálogo Asignar formato a texto, seleccione Propiedades personalizadas - Modelo en el campo de selección desplegable Tipo.
    10. En el cuadro de diálogo Asignar formato a texto, seleccione el nombre del parámetro personalizado que ha definido para la regla de chapa.
    11. Pulse Añadir parámetro de texto.
    12. Puede añadir texto adicional antes o después del parámetro.
    13. Pulse Aceptar para insertar la nota de texto con el nombre de la regla de chapa.

    Referencias

    Editor de estilos y normas: Estilo de material

    Muestra una lista de los estilos de material del documento activo. Especifica los atributos y las características físicas de los materiales. Los estilos de material controlan las propiedades físicas de las piezas, piezas de chapa y conjuntos soldados.

    Acceso:

    Pulse la ficha Administrar grupo Estilos y normas Editor de estilos

    Pulse el símbolo de expandir/contraer "+" que se encuentra a la izquierda de la entrada Material en la sección izquierda del cuadro de diálogo Editor de estilos y normas para mostrar la lista de materiales existentes. Seleccione un material existente para mostrar sus atributos.

    Atrás: permite volver al estilo editado anteriormente. Se le pedirá que guarde los cambios anteriores.

    Nuevo: crea un estilo de material nuevo. El nuevo estilo se basa en el estilo de material actualmente visualizado.

    Guardar: guarda los cambios del estilo editado en el documento actual.

    Restablecer: descarta los cambios y restablece los valores de estilo guardados.

    Filtro: muestra Estilos locales o Todos los estilos (de la biblioteca) en el navegador.

    Importar: utilícelo para importar un estilo de material exportado de otro documento.

    Terminar: tras guardar los cambios, pulse en él para salir del cuadro de diálogo Editor de estilos y normas.

    Usar como material de soldadura

    Hace que el material esté disponible en los documentos de conjunto soldado.

    Unidades por defecto

    Determina el formato de unidad utilizado para los valores de las propiedades de material. Cuando cambia las unidades por defecto, todos los valores de propiedad se convierten automáticamente. Si desea obtener más información sobre los formatos de unidades disponibles, consulte la sección Formatos de unidades métricas e inglesas.

    NotaLa configuración de la opción Unidades por defecto se mantiene en las distintas sesiones de Autodesk Inventor y se aplica a todos los ensamblajes y todas las piezas. El estado de la opción se guarda en el registro, no en el estilo.
    Propiedades del materialEdita los valores de las propiedades de material. Introduzca un valor con o sin una cadena de unidades.

    Los valores con una cadena de unidades especificada cambian a las unidades por defecto. Las unidades especificadas deben poderse convertir a las unidades por defecto.

    Si introduce un valor sin una cadena de unidad, se le asignará la unidad por defecto.

    Sugerencias:

    • Pulse el campo de edición con el botón derecho de ratón (o pulse la flecha situada junto al campo de edición) para ver o insertar valores previamente insertados.
    • Use una expresión para especificar el valor de la propiedad del material (por ejemplo, en Densidad, especifique el valor como 1,3*2,8 g/cm^3). La expresión se evalúa automáticamente.

    Definición de las propiedades de los materiales

    Nombre

    Definición

    Símbolo

    Unidades métricas normalizadas

    Densidad

    Masa por unidad de volumen.





    g/cm^3 (gramos/centímetro cúbico)

    Módulo de Young

    Indica el módulo de elasticidad. Coeficiente de tensión, s (fuerza/área) a presión, e (±cambio de longitud / longitud original); s = Ee

    E

    Iguales que las de la presión (fuerza/área). gigapascales (métrico) = GPa.

    Coeficiente de Poisson

    Característica que mide el grado de contracción y expansión lateral de un material cuando una muestra del mismo se estira o se comprime, respectivamente.



    n





    Límite de elasticidad

    Tensión a partir de la cual un determinado material comienza a deformarse permanentemente.

    Re

    (U, sY)

    MegaPascales (métricas) = MPa (normalmente en este rango para la mayoría de materiales de ingeniería como acero y otros metales)

    Resistencia máxima a tracción

    Tensión a partir de la cual un material falla.

    Rm

    (U, sU)

    MegaPascales (métricas) = MPa (normalmente en este rango para la mayoría de materiales de ingeniería como acero y otros metales)

    Conductividad térmica

    La cantidad de energía calorífica transferida a través de un material por unidad de longitud y grado de temperatura.

    k

    W/[m*K] (vatios/metro * º Kelvin) (métricas)

    Expansión lineal

    Coeficiente de dilatación térmica. Una medida que indica cuánto se expande un material cuando se calienta.



    a

    10^-6/° K (± cambio de longitud/longitud original * º Kelvin)

    Calor específico

    Capacidad calorífica. Una medida que indica la cantidad de energía calorífica que puede almacenar (absorber) un material por unidad de masa y de temperatura.

    C

    J / [kg*K] (julios/kilogramo * K)

    Estilo de renderización

    Define el estilo de sombreado utilizado para el material en la ventana gráfica.









    Formatos de unidades métricas e inglesas

    Formato de propiedad\unidad

    Norma métrica

    Norma inglesa

    Sistema métrico (mks)

    Sistema métrico (cgs)

    Densidad






    Módulo de Young

    GPa kpc Pa

    Coeficiente de Poisson

    ul ul ul ul

    Límite de elasticidad

    Mya lpc Pa

    Resistencia máxima a tracción

    Mya lpc Pa

    Conductividad térmica






    Expansión lineal






    Calor específico






    Formato de propiedad\unidad

    Sistema métrico (mmNs)

    Sistema métrico (mmNsd)

    Sistema inglés (pulgadas, lpc)

    Sistema inglés (pies, lpc)

    Densidad






    Módulo de Young

    MPa
    libras por pie cuadrado libras por pie cuadrado

    Coeficiente de Poisson

    ul ul ul ul

    Límite de elasticidad

    MPa
    libras por pie cuadrado libras por pie cuadrado

    Resistencia máxima a tracción

    MPa
    libras por pie cuadrado libras por pie cuadrado

    Conductividad térmica






    Expansión lineal






    Calor específico






    Editor de estilos y normas: regla de chapa

    Especifica las reglas de chapa del documento activo o de la biblioteca de estilos global, dependiendo del ajuste del filtro como Estilos locales o Todos los estilos. Especifica las selecciones y los valores asociados a las opciones Hoja, Pliegue y Esquina de las operaciones de chapa.

    Acceso:

    Pulse ficha Administrarpanel Estilos y normas Editor de estilos

    En el panel del navegador, pulse Regla de chapa y, a continuación, pulse el nombre de la regla de chapa para que se muestren las selecciones y los valores de cada ficha Hoja, Pliegue y Esquina en la parte derecha del cuadro de diálogo.

    Pulse el símbolo de expandir/contraer "+" que se encuentra a la izquierda de la entrada Regla de chapa en la sección izquierda del cuadro de diálogo Editor de estilos y normas para mostrar la lista de reglas existentes. Seleccione una regla de chapa existente para mostrar los ajustes de las opciones.

    Atrás - volver al estilo editado anteriormente. Se le pedirá que guarde los cambios anteriores.

    Nuevo - crear nuevos estilos. Active la casilla de verificación Añadir a norma para añadir el nuevo estilo a la lista de estilos disponibles en el estilo de la norma activa.

    Guardar - guardar los cambios en un estilo existente en el documento actual.

    Restablecer - devolver los valores de estilo a los valores guardados.

    Filtro de ubicación - muestra los Estilos locales o Todos los estilos (de la biblioteca) en el navegador.

    Ficha Hoja

    Hoja

    Material: lista de los materiales disponibles. Si el filtro del Editor de estilos y normas está ajustado a "Estilos locales", solo aparecerán los estilos de material presentes en el documento local. Si el filtro del Editor de estilos y normas está ajustado a "Todos los estilos", el control de la relación de materiales mostrará todos los materiales disponibles sin tener en cuenta si son aptos para utilizarlos como chapa, como por ejemplo el vidrio.



    Editar material: proporciona acceso al Editor de estilos y normas de materiales y permite editar el material.

    Grosor: este campo permite especificar el grosor de un material como valor numérico o expresión evaluada.

    Regla de desplegado: seleccione una regla de plegado de una lista de reglas definidas, incluyendo las reglas de factor K lineal o tablas de plegado.



    Editar regla de desplegado: proporciona acceso al Editor de estilos y normas y permite editar la regla de desplegado.

    Bisel/Rotura/Separación de unión: campo que permite la entrada de un valor o parámetro para especificar el tamaño de separación por defecto.

    Ángulo de plegado de desarrollo

    Existen dos selecciones opcionales que determinan cómo se deben medir los ángulos:

    • Indicar ángulo de plegado (A): mide los ángulos como indica la flecha de cota azul en la ilustración con la etiqueta “A”.
    • Indicar ángulo de apertura (B): mide los ángulos como indica la flecha de cota roja en la ilustración con la etiqueta “B”.

    Representación de punzonado de desarrollo

    La visualización de las iFeatures de punzonado de chapa cuando se muestra el modelo plegado como un desarrollo está determinada por cuatro opciones.



    Operación de punzonado moldeado Seleccione esta opción para mostrar las iFeatures de punzonado de chapa como operaciones completamente tridimensionales en el desarrollo.




    Representación de boceto 2D Seleccione esta opción para mostrar las iFeatures de punzonado de chapa utilizando un boceto 2D de la operación (definido previamente) cuando se muestra como un desarrollo.




    Representación y marca de centro de boceto 2D Seleccione esta opción para mostrar las iFeatures de punzonado de chapa utilizando un boceto 2D de la marca de centro (definido previamente) cuando se muestra como un desarrollo.




    Sólo marca de centro Seleccione esta opción para mostrar las iFeatures de punzonado de chapa utilizando solamente una marca de centro del boceto cuando se muestra como un desarrollo.



    Ficha Pliegue

    Forma del destalonado

    Utilice esta opción para definir la forma de desahogo por defecto que se crea para todas las operaciones que forman un pliegue.



    Recto Una forma de desahogo de plegado definida mediante esquinas cuadradas. Se suele utilizar en talleres manuales y a menudo se produce mediante un corte realizado con sierra. En la siguiente ilustración, A indica la anchura del desahogo de plegado; B indica la profundidad del desahogo de plegado más allá de la zona de deformación, y C representa el tamaño del remanente de material que queda después de la creación del plegado con desahogo. Cada uno de estos parámetros define los valores por defecto del desahogo de plegado.




    Tetón Desahogo de plegado aceptable que es el resultado de un error del material. Se suele utilizar si son necesarios plegados ajustados y con determinados materiales. En la siguiente ilustración, C representa el tamaño del remanente de material que queda después de la creación del plegado con desahogo. El parámetro define este valor.




    Redonda Una forma de desahogo de plegado definida mediante un corte que termina en un semicírculo. A menudo se produce utilizando tecnología de corte al láser. En la siguiente ilustración, A indica la anchura del desahogo de plegado (diámetro); B indica la profundidad del desahogo de plegado más allá de la zona de deformación hacia el punto tangencial del diámetro, y C representa el tamaño del remanente de material que queda después de la creación del plegado con desahogo. Cada uno de estos parámetros define los valores por defecto del desahogo de plegado.



    Anchura del desahogo

    Valor que define la anchura del desahogo de plegado como el parámetro del modelo llamado Anchura_desahogo_plegado y que se identifica como A en la ilustración del cuadro de diálogo.

    Profundidad del desahogo

    Valor que define la profundidad del desahogo de plegado como el parámetro del modelo llamado Profundidad_desahogo_plegado y que se identifica como B en la ilustración del cuadro de diálogo.

    Remanente mínimo

    Campo de valor que define un tamaño aceptable para el material mínimo que se permite que quede a lo largo de un corte de desahogo de plegado (cualquier resto más pequeño se eliminará del modelo). Se guarda el parámetro del modelo con el nombre Remanente_mínimo.

    Radio de plegado

    Valor que define el radio de las operaciones de plegado como el parámetro del modelo llamado Radio_pliegue.

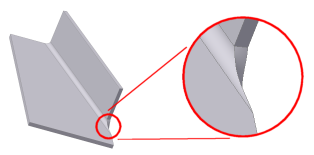

    Transición de pliegue

    Utilice la opción Transición de pliegue para definir una de las cinco condiciones de geometría que se mostrarán en el desarrollo del pliegue. El modelo plegado muestra el tipo de transición Ninguna (en todos los tipos de transición excepto Recortar) o Recortar si se ha seleccionado este tipo.



    Ninguna: en función de la geometría, da como resultado una spline entre los bordes de las dos caras que se encuentran en el plegado seleccionado. En la siguiente ilustración, la parte del desarrollo que muestra este tipo de transición corresponde al modelo plegado del detalle ampliado arriba.




    Intersección: da como resultado una línea recta desde la arista de la zona de plegado que interseca con la arista de la operación de doblado. En la siguiente ilustración, la parte del desarrollo que muestra este tipo de transición corresponde al modelo plegado del detalle ampliado arriba.




    Línea recta: da como resultado una línea recta desde una arista de la zona de plegado a la otra. En la siguiente ilustración, la parte del desarrollo que muestra este tipo de transición corresponde al modelo plegado del detalle ampliado arriba.




    Arco: es preciso introducir un valor para el radio del arco y da como resultado un arco de ese tamaño tangencial a la arista de la operación de plegado y que sería una transición de línea recta. En la siguiente ilustración, la parte del desarrollo que muestra este tipo de transición corresponde al modelo plegado del detalle ampliado arriba.




    Recortar para plegar: este tipo de transición aparece en el modelo plegado y da como resultado un corte en la zona de plegado perpendicular a la operación de plegado. En la siguiente ilustración (izquierda), la parte del desarrollo que muestra este tipo de transición corresponde al modelo plegado de la derecha.



    Ficha Vértice

    Intersección de pliegue 2

    Utilice esta opción para definir el destalonado por defecto cuando intersecan dos pliegues.



    Redonda Forma de destalonado definida mediante un corte circular centrado en la intersección de las líneas de plegado.



    Cuadrado Forma de destalonado definida mediante un corte cuadrado centrado en la intersección de las líneas de plegado.



    Tetón Forma de destalonado definida mediante la extensión de las aristas de la pestaña hasta su intersección. Se caracteriza por no tener ningún desahogo que permita errores de material (tetones) en la zona de plegado del modelo plegado.



    Recortar para plegar Forma de destalonado definida mediante un corte de polígono limitado por las líneas de la zona de plegado.



    Soldadura lineal Una forma de destalonado definida mediante un corte en V desde la intersección de las líneas de la zona interior de plegado hasta la intersección de las líneas de la zona exterior de plegado con las aristas de la pestaña. Se caracteriza por un desahogo mínimo que permite una operación de soldadura posterior para cerrar la esquina.



    Soldadura de arco Forma de destalonado definida mediante curvas spline desde la arista exterior de la zona de plegado que convergen en una separación plana igual al valor de Separación de bisel. Se caracteriza en el modelo plegado por una separación entre las pestañas. La separación es equidistante de la longitud del desahogo y resulta adecuada para las soldaduras de arco posteriores.

    Tamaño de desahogo Campo de parámetro que define el tamaño del parámetro de sistema de destalonado llamado Tamaño_destalonado. Este parámetro se utiliza por defecto para todas las esquinas con dos pliegues.

    Intersección con tres pliegues

    Utilice esta opción para definir el destalonado por defecto que aparece en el desarrollo cuando intersecan tres pliegues.

    NotaEl modelo plegado no muestra la opción de desahogo seleccionada.


    Sin reemplazo Como su propio nombre indica, no se lleva a cabo reemplazo alguno de la geometría "tal como fue modelada" en el desarrollo.



    Intersección Forma de destalonado definida en el desarrollo ampliando e intersecando las aristas de la pestaña.



    Envolvente Forma de destalonado definida ampliando las aristas de la pestaña hasta su intersección y, posteriormente, insertando una tangente al empalme en la zona de plegado de las líneas de tangencia. Es probable que el radio sea mayor que el que se obtiene con la opción Redondeo con radio.



    Redondeo con radio Forma de destalonado definida ampliando las aristas de la pestaña hasta su intersección y, posteriormente, insertando un empalme tangente del tamaño especificado. Es probable que el radio sea menor que el que se obtiene con la opción Envolvente.

    Tamaño de radio Campo de parámetro que define el tamaño por defecto del radio de destalonado. Se puede utilizar el parámetro llamadoTamaño_de_radio_de_Jacobi.

    Importar: utilícelo para importar un estilo exportado desde otro documento.

    Terminar: tras guardar los cambios, pulse en él para salir del cuadro de diálogo Editor de estilos y normas.

    Editor de estilos y normas: Desplegado de chapa

    Muestra las reglas de desplegado de chapa existentes en el documento activo o en la biblioteca de estilos global, dependiendo del ajuste del filtro en Estilos locales o en Todos los estilos. Especifica el método de desplegado (lineal o tabla de plegado), así como las unidades, la copia de seguridad del valor de Factor K y las tolerancias de la tabla de plegado.

    Acceso:

    Pulse ficha Administrarpanel Estilos y normas Editor de estilos

    En el panel del navegador, pulse Desplegado de chapa y, a continuación, pulse el nombre del estilo de desplegado de chapa para mostrar en la sección derecha del cuadro de diálogo las selecciones y valores utilizados en el desplegado.

    Pulse el símbolo de expandir/contraer "+" que se encuentra a la izquierda de la entrada Desplegado de chapa en la sección izquierda del cuadro de diálogo Editor de estilos y normas para mostrar la lista de reglas existentes. Seleccione una regla de desplegado de chapa existente para mostrar los ajustes de las opciones.

    Atrás - volver al estilo editado anteriormente. Se le pedirá que guarde los cambios anteriores.

    Nuevo - crear nuevos estilos. Active la casilla de verificación Añadir a norma para añadir el nuevo estilo a la lista de estilos disponibles en el estilo de la norma activa.

    Guardar - guardar los cambios en un estilo existente en el documento actual.

    Restablecer - devolver los valores de estilo a los valores guardados.

    Filtro de ubicación - muestra los Estilos locales o Todos los estilos (de la biblioteca) en el navegador.

    Método de desplegado

    La selección desplegable especifica una de las tres opciones de método de desplegado. La opción seleccionada determinará las opciones, los atributos y los controles que se muestran tal y como se describe en las secciones siguientes:

    Lineales

    Valor de FactorK

    Campo de entrada de datos que permite especificar el valor de FactorK. El rango de tolerancia está comprendido entre 0 y 1. La tolerancia de plegado se calcula utilizando la siguiente ecuación:

    • Longitud desplegada = (Radio de plegado interior + FactorK*Espesor)*(2*PI*Ángulo de plegado/360) ángulo de plegado en grados O BIEN
    • Longitud desplegada = (Radio de plegado interior + FactorK*Espesor)*(2*PI*Ángulo de plegado/360)*(Ángulo de plegado) ángulo de plegado en radianes
    Valor de factor de splineCampo de entrada de datos que permite especificar el valor de factor de spline. El valor por defecto es 0,5, lo que afectará a los tamaños planos de las pestañas de contorno, las curvas de contorno o las pestañas solevadas con segmentos elípticos o de spline en el perfil de operación (así como la longitud de cualquier pliegue no cilíndrico o cónico). Ajuste el valor hacia arriba o hacia abajo para adaptarlo a sus necesidades de fabricación.

    Tabla de plegado

    Unidad lineal

    Lista desplegable de selección que define las unidades de la tabla de plegado de la siguiente lista:

    • cm: centímetros
    • pie: pies
    • pulg: pulgadas
    • m: metros
    • micrón: micrones
    • mm: milímetros
    • yd: yardas

    Grosor

    Tabla de una columna que muestra las entradas de grosor existentes seguidas de un campo de hipertexto en el que se lee Pulse aquí para añadir, y que cuando se pulsa en él permite especificar un nuevo valor de grosor. Si no se han añadido valores de grosor se muestra el campo de hipertexto Pulse aquí para añadir que permite especificar un valor de grosor cuando se pulsa en él.

    Copia de seguridad del valor de FactorK

    Valor que se envía al solucionador interno si una solicitud queda fuera de la tabla de plegado definida.

    Valor de factor de splineCampo de entrada de datos que permite especificar el valor de factor de spline. El valor por defecto es 0,5, lo que afectará a los tamaños planos de las pestañas de contorno, las curvas de contorno o las pestañas solevadas con segmentos elípticos o de spline en el perfil de operación (así como la longitud de cualquier pliegue no cilíndrico o cónico). Ajuste el valor hacia arriba o hacia abajo para adaptarlo a sus necesidades de fabricación.

    Tolerancias de tabla

    Tres campos de edición que permiten especificar valores de tolerancia de:

    • Lámina: valor adimensional único que representa la tolerancia superior e inferior del grosor de la lámina de material.
    • Radios mínimo/máximo: valor adimensional único que representa la tolerancia superior e inferior de los valores de radio de plegado.
    • Ángulo mínimo/máximo: valor adimensional único que representa la tolerancia superior e inferior de los valores de ángulo de plegado.

    Exportar tabla

    Pulse este comando para exportar como archivo de texto ASCII (*.txt) la tabla de plegado que se muestra actualmente. Si la tabla no se ha guardado aún, se le pedirá que lo haga primero.

    Referencia de ángulo

    Ajuste del botón de opción:

    • Referencia de ángulo de plegado: opción que especifica que los pliegues se definen mediante el ángulo formado por la cara exterior del pliegue y la cara que contiene la arista seleccionada.
    • Referencia de ángulo de apertura: opción que especifica que los pliegues se definen mediante el ángulo formado por la cara interior del pliegue y la cara que contiene la arista seleccionada.

    Tabla de plegado

    La tabla de plegado actual se muestra como una matriz de valores. Cada fila contiene valores de deducción de pliegue para el ángulo de plegado definido en la primera columna por la izquierda. Las columnas de la derecha contienen deducciones de pliegue para los valores de radio de plegado de la primera fila por arriba.

    Las celdas de la tabla de plegado se pueden activar para editarlas pulsando en ellas. Dependiendo de la celda seleccionada, al pulsar con el botón derecho del ratón aparece un menú contextual que ofrece las siguientes selecciones de tabla de plegado:

    • Ajuste perfecto: ajuste la anchura de la columna actual para mostrar todos los caracteres de las celdas de todas las filas de la columna.
    • Ajuste perfecto (todas las columnas): ajuste la anchura de todas las columnas para mostrar todos los caracteres de las celdas de todas las filas.
    • Insertar columna: inserte una nueva columna en la tabla a la derecha de la columna actual con una copia de todos los valores.
    • Suprimir columna: suprima la columna actual.
    • Insertar fila: inserte una nueva fila en la tabla debajo de la fila actual con una copia de todos los valores.
    • Suprimir fila: suprima la fila actual.
    • Pegar: pegue el contenido del portapapeles en la celda actual. Las advertencias sobre valores no válidos se muestran cuando se cambia a otra celda.
    • Pegar tabla: sustituya el contenido de la tabla de plegado actual por una tabla de plegado copiada en el portapapeles.
    • Copiar tabla: copie el contenido de la tabla de plegado actual en el portapapeles.

    Ecuación personalizada

    Tipo de ecuación

    Selección desplegable que permite:

    • Compensación de pliegue
    • Tolerancia de plegado
    • Deducción de pliegue
    • FactorK

    Estas opciones calculan el tamaño de la zona de plegado mediante diferentes ecuaciones. El tipo seleccionado dependerá de la variable que se pueda proporcionar como entrada.

    Para obtener una descripción completa de las ecuaciones utilizadas, consulte las secciones individuales del tema Ecuaciones de desplegado personalizadas.

    Cada selección mostrará una lista de variables y una imagen en el cuadro de diálogo. La imagen mostrada dependerá del tipo de ecuación y la referencia angular.





    Compensación de pliegue o Deducción de pliegue - Ángulo de plegado Compensación de pliegue o Deducción de pliegue - Ángulo de apertura Tolerancia de plegado o FactorK - Ángulo de plegado Tolerancia de plegado o FactorK - Ángulo de apertura

    Referencia de ángulo

    Selección desplegable que permite:

    • Referencia de ángulo de plegado: opción que especifica que los pliegues se definen mediante el ángulo formado por la cara exterior del pliegue y la cara que contiene la arista seleccionada.
    • Referencia de ángulo de apertura: opción que especifica que los pliegues se definen mediante el ángulo formado por la cara interior del pliegue y la cara que contiene la arista seleccionada.

    La modificación de la referencia angular cambiará la imagen mostrada en el cuadro de diálogo.

    Tabla de ecuación

    Tabla de tres columnas que consta de una fila de encabezado y al menos una fila que define una ecuación personalizada y la condición de límite para dicha ecuación.

    • Columna de variable: columna de la tabla situada en el extremo izquierdo que contiene la variable definida por la ecuación. El tipo de ecuación seleccionado define la variable mostrada en la columna. Ésta no se puede editar en la tabla. Esta columna no muestra texto de identificador en la fila de encabezado.
    • Ecuación personalizada: esta columna contiene la ecuación que se utilizará para resolver la variable de la columna de la izquierda para la condición de límite identificada en la columna de la derecha. Las ecuaciones se introducen en la tabla mediante el cuadro de diálogo Edición de ecuación que se muestra al pulsar dos veces la celda de la tabla.
    • Condición de límite: esta columna define los límites superior e inferior para los que es válida la ecuación de la celda central. Las ecuaciones se introducen en la tabla mediante el cuadro de diálogo Edición de contorno que se muestra al pulsar dos veces la celda de la tabla.

    Se pueden definir varias filas en la tabla de ecuaciones para especificar condiciones de solución únicas dentro de un rango de condiciones de límite.

    Copia de seguridad del valor de FactorK

    Valor que se envía al solucionador interno si una solicitud queda fuera de las ecuaciones definidas.

    Valor de factor de splineCampo de entrada de datos que permite especificar el valor de factor de spline. El valor por defecto es 0,5, lo que afectará a los tamaños planos de las pestañas de contorno, las curvas de contorno o las pestañas solevadas con segmentos elípticos o de spline en el perfil de operación (así como la longitud de cualquier pliegue no cilíndrico o cónico). Ajuste el valor hacia arriba o hacia abajo para adaptarlo a sus necesidades de fabricación.

    Importar: utilícelo para importar un estilo de material exportado de otro documento.

    Terminar: tras guardar los cambios, pulse en él para salir del cuadro de diálogo Editor de estilos y normas.
