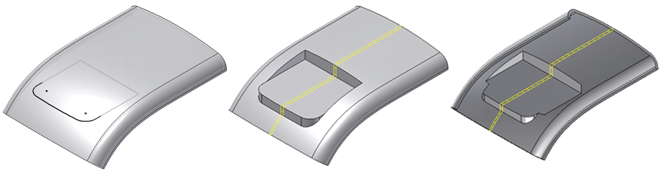

Un apoyo es un elemento de una pieza de plástico que se aplica a una pared inclinada o curva de un vaciado de plástico. Forma un “área de superficie de apoyo” que sobresale parcialmente dentro y fuera del cuerpo. El área de la superficie de apoyo se puede usar para insertar otra pieza o proporcionar una superficie que tenga una orientación distinta a la de la forma general.

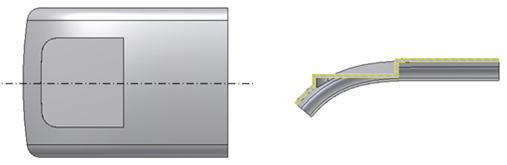

La anatomía de la operación Apoyo incluye:

	Área de la superficie de apoyo
	Pared del espacio libre
	Pared de la plataforma

	La operación de apoyo se basa en un boceto que define el contorno del área de la superficie de apoyo. Puede arrastrar la posición de la superficie de apoyo a distintos desfases del plano de boceto.

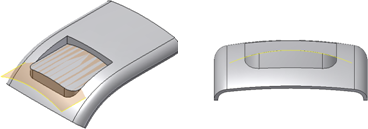

	El área de la superficie de apoyo también puede coincidir con una superficie (opción “Hasta superficie” de la ficha Más).
	Las paredes del espacio libre se extienden por encima del área de la superficie de apoyo y cortan material a través de todo el cuerpo objetivo.
	Por defecto, la extensión de la pared de la plataforma es “Pasante”, lo que significa que llega hasta la siguiente cara del cuerpo objetivo.
	Puede arrastrar la pared de la plataforma a una distancia del plano de boceto.
	También puede alargar la pared de la plataforma hasta una superficie.
	Puede especificar un ángulo de desmoldeo para la plataforma y las paredes de la superficie de apoyo.
	ConsejoSi la proyección del contorno del apoyo sobre la normal del boceto no reside totalmente en el cuerpo objetivo, la operación también alarga las paredes de la plataforma dentro del cuerpo.
	Para corregir esta geometría, use la opción “Hasta superficie” de la ficha Forma. Como alternativa, cambie el parámetro de extensión de la pared de la plataforma de manera que quede nivelada con el contorno del cuerpo o por encima de él.

Procedimientos

Creación de una operación Apoyo con una superficie de apoyo plana

Cree o importe una pieza con paredes finas.
Cree el perfil del apoyo en un boceto 2D entre las caras superior e inferior de la pieza con la pared fina.
ConsejoUse un plano de trabajo de desfase para definir la ubicación del boceto.
En la cinta de opciones, pulse ficha Modelo panel Pieza de plástico Apoyo .
Compruebe que se ha elegido Pasante en el cuadro de la ficha Forma. La flecha de dirección de la plataforma es igual a la flecha mostrada en la siguiente imagen. (Por ejemplo, opuesta al volumen libre correspondiente.)
Puede arrastrar el perfil de la superficie de apoyo o cambiar las opciones de la superficie de apoyo para especificar una nueva distancia. Pulse Aceptar.
La operación Apoyo se ha completado.

Creación de una operación de apoyo con una superficie como área de superficie de apoyo

Cree o importe una pieza con paredes finas.
Cree el perfil del apoyo en un boceto 2D entre las caras superior e inferior de la pieza con la pared fina.
ConsejoUse un plano de trabajo de desfase para definir la ubicación del boceto.
Cree una superficie que ocupe todo el boceto en la posición en la que se necesita la superficie de apoyo.
En la cinta de opciones, pulse ficha Modelo panel Pieza de plástico Apoyo .
Compruebe que se ha elegido Pasante en el cuadro de la ficha Forma. La flecha de dirección de la plataforma es igual a la flecha mostrada en la imagen. (Por ejemplo, opuesta al volumen libre correspondiente.)
Cambie a la ficha Más.
Especifique Hasta superficie en el cuadro Opciones de superficie de apoyo de la ficha Más y seleccione la superficie.
Pulse Aceptar para completar el apoyo con una superficie de apoyo que tenga la forma de la superficie.

Referencias

Apoyo

Cree una operación Apoyo usando un boceto cerrado. La operación Apoyo crea una cara de pared fina que atraviesa un cuerpo objetivo de pared fina. A continuación, la cara se une al cuerpo con paredes del mismo grosor.

Acceso:

Cinta de opciones: ficha Modelo

panel Pieza de plástico

Apoyo

Ficha Forma

Incluye los controles para la inserción del apoyo y las opciones de la plataforma.

Selector de perfil Para seleccionar uno o varios perfiles de boceto cerrado.

Tipo de extensión de perfil

	Pasante alarga la plataforma hasta la siguiente cara del cuerpo objetivo.
	Distancia especifica la altura de la pared de la plataforma.
	Hasta superficie especifica la superficie hasta la que se deben alargar las paredes de la plataforma.
	Desfase especifica un desfase con respecto a la superficie de referencia en la opción Hasta superficie.

Opciones de Grosor especifica el lado del desfase del apoyo para crear la pared fina con respecto a la referencia del boceto y la flecha de dirección.

	Interior
	Exterior
	Ambos

Cambiar invierte la dirección de la plataforma o el espacio libre. Normalmente, la dirección correcta es la que apunta al interior del cuerpo objetivo, a menos que se haya seleccionado la opción Ambos. La finalidad es mantener el perfil de la superficie de apoyo en el exterior del cuerpo.

Selector de cuerpo, especifica el cuerpo objetivo.

Ficha Más

Especifica los parámetros de la superficie de apoyo y los ángulos de desmoldeo de la operación Apoyo.

Opciones de superficie de apoyo
	Distancia Especifica la distancia de la superficie de apoyo con respecto al plano de boceto.
	Hasta superficie especifica la superficie en la que se debe insertar la superficie de apoyo.
	Desfase especifica un desfase con respecto a la superficie de referencia en la opción Hasta superficie.
	Inclinación de superficie de apoyo Especifica un ángulo de desmoldeo para la plataforma.
	Inclinación de espacio libre Especifica un ángulo de desmoldeo para las paredes del espacio libre.
