No headersLas operaciones de rejilla se usan para crear ventilaciones o aberturas en las paredes finas de una pieza con el fin de proporcionar un flujo de aire a los componentes internos.

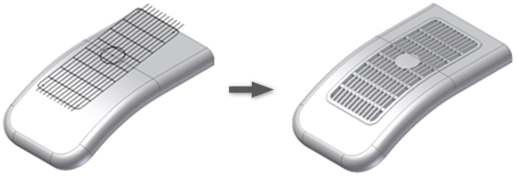

Las operaciones de rejilla se crean proyectando los patrones de uno o varios bocetos 2D en la superficie de la pieza.
Los patrones que se usan para definir la geometría de la rejilla son:
- Contorno: debe ser un boceto cerrado. Limita la extensión de la rejilla. A menudo, el contorno está elevado a un desfase de la superficie de la pieza.
- Isla: área rellena con material que normalmente se encuentra en el centro de la rejilla. A menudo, la isla tiene el mismo grosor que el vaciado. Debe ser un boceto cerrado.
- Nervios: patrón que llena el área de la rejilla. Las caras externas de los nervios están niveladas con la cara externa del contorno o ligeramente retraídas con respecto a ella.
- Larguero de refuerzo: patrón secundario que normalmente se añade para mejorar la rigidez de los nervios.
La proyección del contorno externo (más una banda de tolerancia del 10% en torno al contorno externo) debe mantenerse dentro de la superficie de la pieza. No se admiten separaciones de material (agujeros)dentro de la proyección del contorno. Las siguientes ilustraciones muestran diversos ejemplos:
El boceto del contorno es el único elemento obligatorio para crear una rejilla. El área de las aberturas de una operación de rejilla se indica en Sección de paso del cuadro de diálogo y en un parámetro de referencia. La sección de paso no tiene en cuenta los ángulos de desmoldeo opcionales.

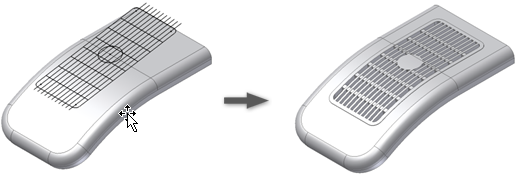

Creación de una operación Rejilla en una pieza de pared fina partiendo de un boceto 2D
- Cree o importe una pieza con paredes finas.
- Defina los distintos contornos de la rejilla en un boceto 2D situado en un plano externo a la superficie en la que se desea crear la rejilla.
- En la cinta de opciones, pulse
. - Seleccione el perfil del contorno y especifique los parámetros correspondientes en Grosor, Altura, Altura exterior (por ejemplo, desfase con respecto a la cara del cuerpo). La vista preliminar muestra la geometría correspondiente.
- Seleccione el perfil de la isla y especifique el parámetro correspondiente de grosor de la pared de la isla.
- Seleccione los perfiles de los nervios. Puede usar la selección por ventana. Arrastre el cursor de izquierda a derecha para seleccionar sólo los elementos que están totalmente inscritos en la ventana. Arrastre el cursor de derecha a izquierda en la ventana para seleccionar las entidades que se intersecan con los contornos de la ventana. Especifique los parámetros correspondientes del nervio en Grosor, Altura, Desfase superior (con respecto a la cara del contorno de la rejilla).
- Seleccione los perfiles de los largueros de refuerzo. En este caso también puede usar la selección por ventana. Especifique los parámetros correspondientes del larguero de refuerzo en Grosor, Desfase superior y Desfase inferior (con respecto a las caras de los nervios).
- Introduzca un ángulo de desmoldeo.
Crea una operación Rejilla usando los distintos patrones incluidos en uno o varios bocetos 2D.
Especifica la extensión cerrada de la rejilla.
Perfil Perfil cerrado plano. La selección del perfil del contorno determina implícitamente la dirección de la rejilla como la dirección que va desde el centroide del perfil al punto más cercano de la pieza a lo largo de la normal del plano del perfil. El perfil del contorno es necesario para generar la rejilla.
Sólido Para seleccionar el cuerpo objetivo.

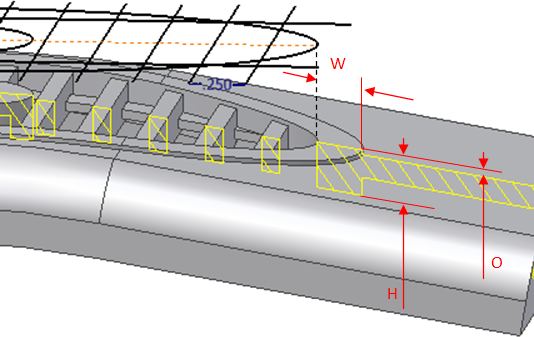

| W: | Grosor del contorno |
| H: | Altura del contorno |
| O: | Altura exterior de la cara superior del contorno con respecto a la superficie de la pieza |
Área rellena con material que normalmente se encuentra en el centro de la rejilla. A menudo, la isla tiene el mismo grosor que el vaciado.
Perfil Perfil cerrado plano. El plano debe ser paralelo al plano del contorno (el perfil puede pertenecer al mismo boceto que el contorno). Si no se ha seleccionado ningún perfil, la isla no está presente. No es necesario recortar el perfil de la isla en el perfil del contorno. La propia operación ejecuta automáticamente esta acción.

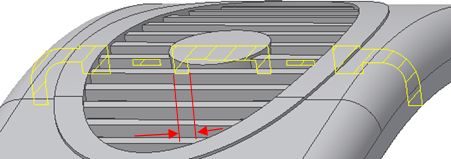

El grosor es el único parámetro de la isla. Los límites superior e inferior corresponden a las caras superior e inferior del contorno. Los nervios y los largueros de refuerzo se recortan en el perfil de la isla.
Conjunto de curvas que rellena el área de la rejilla. Las caras externas de los nervios están niveladas con la cara externa del contorno o ligeramente retraídas con respecto a ella.
Perfil Uno o varios perfiles abiertos o cerrados que pertenecen al mismo boceto situado en un plano paralelo al perfil del contorno (puede pertenecer al mismo boceto que el contorno). Los perfiles son los contornos centrados de los nervios. No es necesario recortarlos en el perfil del contorno. La propia operación ejecuta automáticamente esta acción.

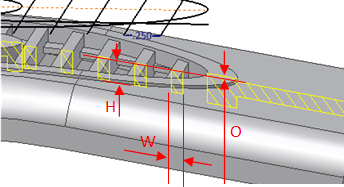

| W: | Grosor del nervio |
| H: | Altura del nervio |
| O: | Desfase superior del nervio con respecto a la cara externa del contorno |
Los nervios se pueden alargar por debajo de la cara interna del cuerpo objetivo.
Conjunto secundario de curvas que se añade normalmente para mejorar la rigidez de los nervios.
Perfil Uno o varios perfiles abiertos o cerrados que pertenecen al mismo boceto situado en un plano paralelo al perfil del contorno (puede pertenecer al mismo boceto que el contorno). Los perfiles son los contornos centrados de los largueros de refuerzo. No es necesario recortarlos en el perfil del contorno; la operación ejecuta automáticamente esta acción.

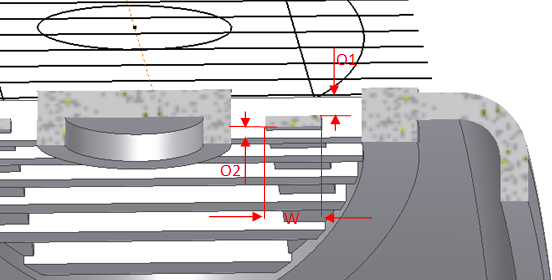

| O1: | Desfase superior con respecto a la cara superior de los nervios |
| O2: | Desfase inferior con respecto a la cara inferior de los nervios |
| W: | Grosor |
El ángulo de desmoldeo de la rejilla sólo requiere dos parámetros:
- Un ángulo de desmoldeo (sin signo).
- (Opcional) El desfase con respecto al exterior del contorno de la superficie de partición.
Si especifica el ángulo de desmoldeo, el software elige la configuración de desmoldeo correspondiente a las “prácticas recomendadas”. Si define el elemento de partición (como el desfase con respecto a la cara externa del contorno de la superficie de partición), el ángulo de desmoldeo se modela según esta definición sin ninguna comprobación relativa a la viabilidad de la fabricación.

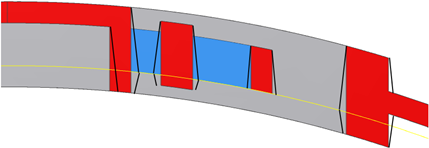

El ángulo de desmoldeo de la “práctica recomendada” se define del siguiente modo:
- La partición estará tan alejada como sea posible del “Exterior” definido por la posición del perfil del contorno (para minimizar el daño estético de las líneas de partición).
- El doble ángulo de desmoldeo debe minimizarse (para simplificar la fabricación).
- El neutro siempre coincide con la cara “Exterior” de cada elemento (para que las cotas nominales se encuentren en la parte visible de la rejilla).
En términos prácticos, el elemento de partición contiene las caras interiores del contorno o el larguero de refuerzo.

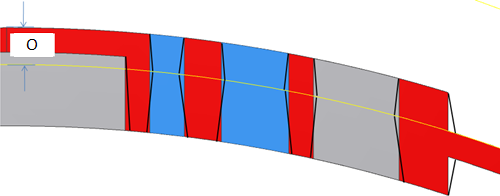

Como alternativa, defina el elemento de partición como la superficie de la pieza (antes de la aplicación de la rejilla) en un desfase O especificado con respecto a la cara exterior del contorno. Modificando la cantidad de desfase, puede definir la posición del elemento de partición donde estime oportuno. Las caras exteriores permanecen neutrales.
