Conceptos básicos de iPart

El trabajo con iParts consta de dos fases: la creación de la pieza y la inserción de la pieza.

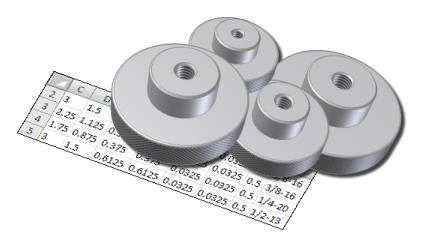

Durante la creación de piezas, diseña la pieza y define todas sus variaciones. Se crea una fila de una tabla para cada versión posible. Cada versión, conocida como miembro, se almacena en una familia iPart.

Puede crear dos tipos de familias iPart: normalizados y personalizados.

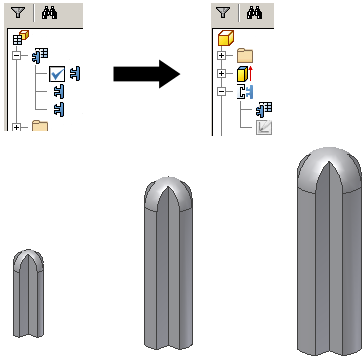

Durante la inserción de la pieza, elija una fila de la tabla que represente la versión apropiada. Se genera entonces un miembro de la iPart en el que se utilizan los valores de la fila de la tabla, y se inserta en el ensamblaje del mismo modo que cualquier otro componente.

Existen dos tipos de iParts:

• Una familia iPart normalizada define todos los valores en columnas. Cuando se publica una pieza iPart mediante una familia iPart normalizada, no pueden modificarse las piezas miembro una vez insertadas.
• Una familia iPart personalizada contiene al menos una columna identificada como Columna de parámetros personalizados. Cuando se publica una pieza iPart mediante una familia iPart personalizada, se pueden modificar los parámetros personalizados al insertar el miembro de la iPart. Puede añadir operaciones a un miembro de iPart personalizada.

Puede incluir:

• Parámetros. Utilice el editor de parámetros para cambiar el nombre de los parámetros, definir ecuaciones entre parámetros y crear parámetros de usuario.
• Propiedades, las cuales permiten incluir información como número de pieza, número de almacenamiento y material. La lista de materiales y la lista de piezas se mantienen al día de forma automática.
• Roscas, incluidas diferentes familias de roscas, designaciones, clases, direcciones y diámetros de tubería.
• iMates, especificando las que se deben incluir o desactivar, valores de desfase, nombres coincidentes y números de secuencia.
• Operaciones de trabajo, incluyendo las que se deben incluir o excluir y su estado de visibilidad.
• Estado de desactivación de operaciones. Cuando se usa la desactivación de operaciones, se pueden incluir varias configuraciones de una misma pieza en un solo archivo. Por ejemplo, una configuración de la pieza puede tener una extrusión con un corte, mientras que otra puede presentar una extrusión con una unión. La desactivación de operaciones se puede aplicar a las iParts de chapa para operaciones añadidas al desarrollo, haciendo exclusivos los desarrollos individuales para archivos miembros de iPart.
• iFeatures e iFeatures vinculadas a tabla. Puede especificar las iFeatures insertadas que desea incluir en la iPart. Si el elemento de diseño iFeature incluye una tabla, puede especificar el valor de fila de iFeature y el estado de desactivación de cada fila.
• Las iParts de chapa pueden incluir: la regla de chapa, la regla de desplegado de chapa y la orientación de desarrollo.

Las familias iPart normalizadas generan piezas con valores fijos. Dado que estas piezas se vuelven a utilizar en numerosos ensamblajes, se recomienda almacenarlas en una biblioteca cuya ruta se incluya en el archivo de proyecto activo. Esta ruta se conoce como ruta proxy.

El directorio de bibliotecas donde desee guardar las iParts debe tener el mismo nombre que el de la biblioteca de la familia, precedido de un carácter de subrayado. Por ejemplo, si las familias se almacenan en una biblioteca cuyo nombre es Tornillos, puede definir una biblioteca llamada _Tornillos. Autodesk Inventor almacena automáticamente todas las piezas iParts generadas por familias en la biblioteca _Tornillos. Puede definir varias rutas proxy y designarlas en el proyecto. Esta técnica resulta útil si, por ejemplo, quiere agrupar los componentes vinculados a tabla por categoría. Las rutas repetidas se muestran en rojo. Se pueden suprimir del archivo de proyecto.

No es necesario indicar una ruta proxy. Al insertar miembros de iPart en el ensamblaje, Autodesk Inventor crea un subdirectorio en el mismo directorio que la familia iPart. Por ejemplo, supongamos que tiene una iPart llamada Bolt.ipt en C:\temp. Al insertar un miembro de la iPart en el ensamblaje, se creará un subdirectorio llamado Bolt (C:\temp\Bolt) y el archivo del miembro de la pieza se ubicará dentro.

Los miembros de iParts personalizadas siempre se guardan en una ubicación especificada con el comando Examinar del cuadro de diálogo Insertar iPart personalizada de los ensamblajes.

Cuando se crea una familia iPart, se determina si los parámetros se pueden modificar o no cuando se inserta una iPart en un ensamblaje. Las piezas que se crean a partir de familias iPart normalizadas no se pueden modificar. Por el contrario, las piezas que se crean a partir de familias iPart personalizadas pueden incluir parámetros designados que se pueden modificar al insertarlas.

Las familias iPart normalizadas, como las familias de tornillos, no se editan. Dado que los tornillos son piezas que no cambian, se seleccionará el miembro de iPart individual que se quiera utilizar, pero no se editarán sus valores. Por lo general, los miembros de iParts normalizadas se suelen guardar en una biblioteca. Por defecto, los archivos de los miembros de iPart normalizadas se encuentran en una carpeta del mismo nombre que la familia o en una ubicación designada por la ruta proxy. Para obtener más información, consulte la sección ¿Dónde se almacenan las iParts? en el tema Uso de iParts en ensamblajes.

Si ya hay un miembro de iPart creado, la inserción posterior del miembro de iPart en un ensamblaje reutilizará el archivo del miembro. Si una clave determina los criterios de selección para un miembro de iPart (esto es, si el miembro está definido por valores fijos de la tabla de la familia), el miembro de iPart será normalizado. Esto implica que existe un número finito de combinaciones de entradas para crear el miembro de iPart. Algunos ejemplos son Tuerca, Perno y Arandela.

Las familias iPart personalizadas no se editan directamente, pero se puede elegir el valor de los parámetros personalizados cuando se inserta un miembro de la familia. Por ejemplo, en una familia de ángulos, se selecciona la iPart que se quiera utilizar y después se modifican determinados valores, como la longitud, la anchura o el grosor. Sólo los valores que se especifican cuando se crea la familia iPart se pueden modificar. Los miembros de iParts personalizadas suelen ser específicas de un ensamblaje determinado y se pueden almacenar en cualquier ubicación donde se guarden las otras piezas.

La ubicación de los archivos creados para miembros de iParts personalizadas se basa en la ruta especificada con Examinar en el cuadro de diálogo Insertar iPart personalizada. Los miembros de iPart personalizados permiten introducir valores personalizados no incluidos en la tabla. Las columnas de miembros de iParts personalizadas aparecen con fondo azul en la familia iPart. Puede editar miembros de iPart personalizados si añade operaciones, bocetos, etc., adicionales. Esto significa que dos miembros de iPart personalizados producidos con parámetros idénticos pueden ser distintos.

Las operaciones de trabajo son útiles en las iParts para restringir piezas en ensamblajes y crear pasadores en piezas eléctricas.

Cree operaciones de trabajo en una pieza antes de convertirla en una familia iPart y, a continuación, determine las operaciones de trabajo que se deban incluir o excluir en los miembros de la iPart.

En el cuadro de diálogo Crear iPart, las operaciones de trabajo tienen parámetros por defecto de inclusión o exclusión. Puede modificar los parámetros seleccionando operaciones de trabajo que se deban incluir o excluir en la tabla de iPart. Cada fila puede tener operaciones de trabajo incluidas o excluidas. Los parámetros por defecto son:

• Las operaciones de trabajo restringidas con iMates se incluyen.
• Los pasadores (puntos de trabajo) de piezas eléctricas se incluyen.
• Todas las demás operaciones de trabajo se excluyen, excepto las restringidas con iMates.

En lo que respecta a las iParts, cada fila de la tabla de iPart representa un miembro. En una columna correspondiente a cada operación de trabajo, se indica si se incluye o se excluye. Puede modificar el parámetro en cada fila de la tabla.

Nota La visibilidad de la operación de trabajo se determina en la pieza original y no se puede modificar. Sin embargo, después de insertar un miembro de iPart, puede utilizar la opción Vista Visibilidad Visibilidad del objeto para activar y desactivar globalmente las operaciones de trabajo.

Las iParts de chapa incluyen atributos adicionales:

• especificación de la regla de chapa,
• especificación de la regla de desplegado de chapa,
• especificación opcional de la orientación alternativa y denominada del desarrollo de chapa,
• control individual opcional de la designación de la secuencia del orden de pliegue en miembros de desarrollo capturados con la opción de ámbito de miembro de familia.

Para aprovechar los atributos de forma eficaz, es necesario que tenga en cuenta otros factores si la iPart de chapa va a incluir la desactivación de operaciones que eliminan pliegues y, por tanto, afectan a la secuencia del orden de pliegue.

Cuando se crea una familia iPart de chapa, se crea un orden de pliegue por defecto. El orden por defecto de pliegue depende de si existe un cuerpo de desarrollo en el documento de chapa.

• Si cuando la pieza se transforma en una familia iPart no existe ningún desarrollo, los desarrollos de cada una de las filas de miembro recibirán el mismo orden de pliegue (teniendo en cuenta la desactivación de operaciones) cuando se genere el desarrollo.
• Si cuando la pieza se transforma en una familia iPart existe un desarrollo, el orden existente de pliegue se copia en cada uno de los miembros de desarrollo resultantes (teniendo en cuenta la desactivación de operaciones). Esto significa que, si antes de haber transformado la pieza en una familia iPart, se personaliza un desarrollo con un orden de pliegue específico, el orden por defecto (ámbito de familia) de pliegue de cada miembro tendrá las personalizaciones in situ. Al utilizar la opción de ámbito de miembro para editar desarrollos individuales, se puede definir un orden de pliegue único para cada desarrollo.

Operaciones desactivadas en miembros: si se edita el ámbito de familia, el orden por defecto de pliegue se comportará de la misma manera que el de un desarrollo de componente de chapa normal, pero puede parecer que se comporta de manera diferente en el contexto de la familia iPart. El desarrollo administrará automáticamente el orden de pliegue en función de los ejes visibles (modelados o ficticios) para el miembro activo. Los ejes ausentes en un miembro determinado (porque se han desactivado) emitirán su número de orden de pliegue para mantener una secuencia sin saltos en las operaciones restantes.

• Determine la parte del diseño que cambia con cada versión.
• Después de crear la pieza básica, utilice el comando Parámetros para cambiar el nombre de los parámetros del sistema y crear nombres de parámetro únicos. Después, use el comando Crear iPart para crear la familia iPart. Los parámetros guardados se añaden automáticamente a la tabla de iPart.
• Cuando cree una familia iPart, utilice Desactivar operaciones y Reactivar operaciones para hacer distinciones significativas entre los miembros. Añada las operaciones a la tabla de iPart y después especifique el estado de desactivación de las operaciones en cada columna de la tabla de iPart.
• En el cuadro de diálogo Crear iPart, pulse con el botón derecho del ratón los materiales, tamaños u otros valores importantes del panel de la derecha y desígnelos como claves. Sólo los valores de clave se muestran en el navegador de modelo. Los números de las claves determinan la jerarquía de anidamiento. Así, la clave 3 se anida debajo de la clave 2, y la clave 2 se anida debajo de la clave 1.
• Las unidades del documento por defecto se utilizan si no se especifica una unidad de medida en una celda de la tabla.
• Si selecciona la propiedad Material de la lista de propiedades de Design Assistant, debe utilizar la opción Columna de materiales de la ficha Otros para garantizar que el color actual se define con el valor Como material.
• Para incluir propiedades de piezas en dibujos y en listas de materiales, inclúyalas en la tabla de iPart, incluso aunque sus valores no cambien en los distintos miembros.
• Para incluir propiedades de piezas en dibujos, inclúyalas en la tabla de iPart, incluso aunque sus valores no cambien en los distintos miembros.
• Coloque las familias iPart normalizadas en una biblioteca e incluya la ruta de la biblioteca en el archivo de proyecto.

La publicación desde una familia iPart genera un archivo DWF que contiene una tabla de iPart. Active la tabla de iPart en el navegador y, a continuación, use Guardar como Guardar copia como. Especifique el tipo de archivo DWF y las opciones que desee.
