Suprimir cara

El comando Suprimir cara es diferente del comando Suprimir (que resulta de pulsar la tecla Supr).

• La tecla Supr elimina la geometría designada de la pieza. No se puede recuperar a menos que utilice la opción Deshacer a continuación. La tecla Supr no se puede utilizar para eliminar caras por separado.
• El comando Suprimir cara crea una operación Suprimir cara e inserta un icono en la jerarquía del navegador. La operación convierte automáticamente una pieza en una superficie y reemplaza el icono de pieza ubicado en la parte superior del navegador por un icono de superficie.

Dado que Suprimir cara crea una operación, puede utilizar la opción Editar operación para realizar modificaciones del mismo modo que con cualquier otra operación y, a continuación, pulsar Actualizar para incorporar los cambios.

Entre las aplicaciones del comando Suprimir cara se encuentran:

Suprima una o más caras para convertir una pieza en una superficie. En la superficie resultante, aplique una calcomanía y, a continuación, guarde la pieza. Inserte la pieza en un ensamblaje donde la calcomanía debe abarcar dos piezas, utilizando restricciones de ensamblaje para situarla.

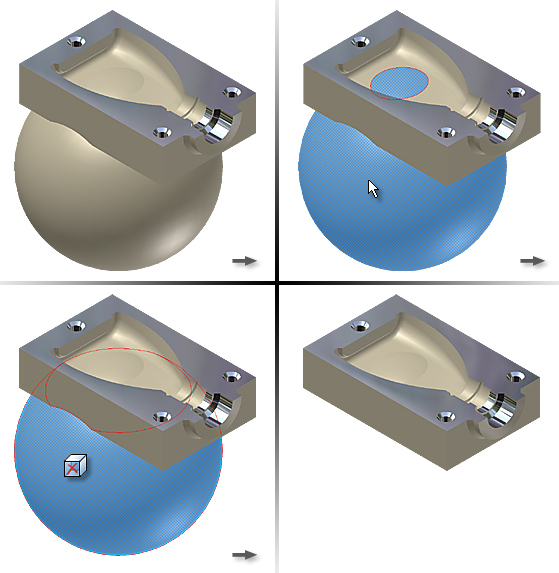

La siguiente imagen muestra el resultado de suprimir una cara cuando la opción Reparación no está seleccionada.

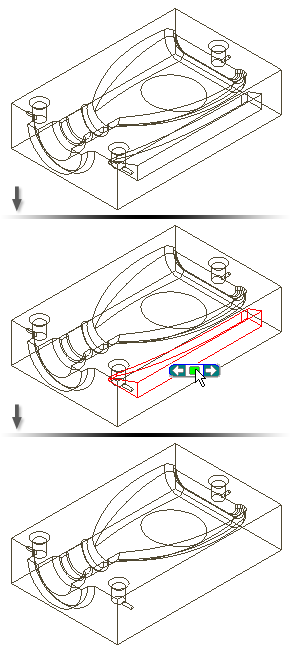

Suprima una o más caras, usando la opción Reparación para alargar las caras adyacentes. Las separaciones entre caras, como por ejemplo cuando se suprime un empalme, se reparan alargando las caras adyacentes hasta que intersecan.

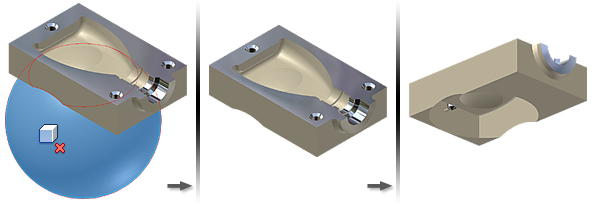

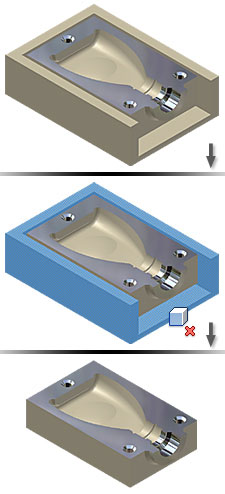

Suprima un bloque, como por ejemplo el resultado de definir la base de un molde. Cuando crea la forma del molde y corta la pieza por la base, el resultado es un bloque. Utilice la herramienta Suprimir cara para suprimir el bloque de la cavidad.

Suprima un espacio vacío para restablecer la masa del modelo. Algunas operaciones de modelado, como por ejemplo un vaciado sin eliminar una cara, crean un hueco dentro de un modelo que posteriormente querrá eliminar. Dado que el espacio vacío está oculto dentro de un modelo, recorra las opciones de selección utilizando el método Seleccionar otro para designar el espacio vacío que desea suprimir.

Procedimientos

Suprimir caras de pieza o bloques

Puede suprimir caras individuales o todas las caras de un bloque. El procedimiento crea una operación Suprimir cara en el navegador y convierte automáticamente la pieza en una superficie.

En la cinta de opciones, pulse ficha Modelo panel Superficie Suprimir cara. En el cuadro de diálogo Suprimir cara: Pulse Seleccionar cara individual para especificar una o varias caras que desee suprimir. Si lo desea, pulse Reparación para intentar reparar las separaciones que queden entre las caras adyacentes. Pulse Seleccionar nudosidad para suprimir todas las caras del bloque designado. Si lo desea, suprima un espacio vacío. Mantenga el cursor sobre una cara de espacio vacío. Dado que el espacio vacío está dentro del modelo, la cara exterior se selecciona en primer lugar. Cuando aparezca el símbolo Seleccionar otro, pulse la flecha para recorrer todas las opciones de selección y, a continuación, pulse para seleccionar el espacio vacío. Pulse Aceptar. Mostrar cómo se utiliza Suprimir cara con la opción Reparación

Referencias

Suprimir cara o bloque

Suprime una cara, un bloque o un espacio vacío de la pieza y convierte automáticamente la pieza en una superficie. La operación reemplaza el icono de pieza con un icono de superficie y añade un icono de operación Suprimir cara en la jerarquía del navegador.

Acceso:

Cinta de opciones: ficha Modelo panel Superficie Suprimir cara

Caras	Designa una o varias caras para suprimirlas, dependiendo de la selección de la cara o bloque individual.
Seleccionar cara individual	Especifica que se suprimirán una o varias caras.
Seleccionar bloque o espacio vacío	Especifica que se suprimirán todas las caras de la nudosidad.
Reparación	Cuando se suprimen caras individuales, intenta reparar separaciones alargando las caras adyacentes hasta que intersecan. Esta opción no está disponible para un bloque.
