El comando Engrosado/Desfase añade o elimina grosor en las piezas y crea superficies de desfase a partir de caras de piezas u otras superficies. Cuando selecciona Resultado, determina si la operación es un sólido, una superficie o un cuerpo sólido nuevo. Si selecciona Superficie, el resultado es una superficie desfasada. Si selecciona Sólido, el resultado es una operación de engrosado. Si selecciona Nuevo sólido, el resultado es un cuerpo nuevo en una pieza con varios cuerpos. Cada tipo de operación se muestra en el explorador con un icono propio.

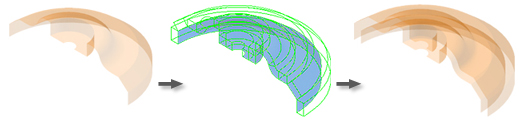

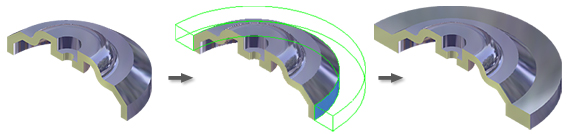

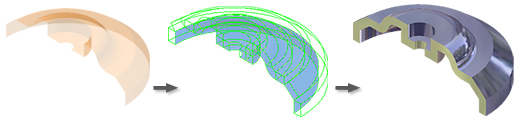

Las imágenes siguientes muestran varias soluciones de engrosado o desfase.
La opción Engrosado añade o elimina material del modelo y, por tanto, modifica las propiedades másicas. Cuando añade grosor a la superficie, el modelo se convierte en una pieza.
Por defecto, Autodesk Inventor contiene una operación de desfase precisa. Si no existe dicha solución, se intenta llevar a cabo una aproximación.
¿Pueden seleccionarse caras y superficies de forma conjunta?
No.
Las caras engrosadas y las superficies de desfase no se pueden crear en una operación. Las operaciones de engrosado y las operaciones de desfase tienen sus propios iconos en el explorador.
¿Puedo editar una operación de desfase y convertirla en una operación de engrosado?
No. No es posible usar Editar operación para convertir una operación de superficie desfasada en una operación de engrosado o viceversa. El tipo de operación viene determinado por el tipo de resultado seleccionado. El desfase es una operación de superficie, mientras que engrosado es una operación de pieza. Cada tipo de operación crea un icono propio en el explorador.
Sin embargo, es posible engrosar una superficie desfasada. Esta operación inserta un icono de engrosado bajo el icono de superficie desfasada en el explorador.
¿Qué superficies se pueden desfasar?
Se pueden desfasar todas las superficies creadas en Autodesk Inventor y las superficies importadas. Las superficies importadas deben subirse al nivel del entorno de piezas. No es posible engrosarlas o desfasarlas en el entorno de construcción.
Las superficies deben ser contiguas para que se puedan desfasar a la vez. El resultado del desfase es una copia de la geometría seleccionada (por ejemplo, una cara, empalme, cara contigua, etc.).
Sólo es posible crear superficies verticales desde el contorno interno de la cara de una superficie cosida.
Cuando importe superficies complejas, puede practicar con los formatos de archivo. Por ejemplo, los archivos IGES y SAT son formatos que se utilizan comúnmente cuando se convierten los modelos que se reciben de los proveedores.
¿En qué se diferencian las soluciones precisas y las aproximadas?
En una solución precisa, cada punto de la superficie original tiene un punto correspondiente en la superficie desfasada. La distancia entre ambos puntos coincide con la distancia especificada. Una solución aproximada permite que Autodesk Inventor se separe de la distancia especificada para encontrar una solución aceptable.
Puede controlar los casos en los que se produce la desviación, así como la precisión de la aproximación. No olvide que cuanto más precisa sea la aproximación más tiempo se tardará en calcularla. Las soluciones aproximadas se ofrecen únicamente cuando no existe una solución precisa y cuando la solución aproximada es factible. Si las soluciones aproximadas no le resultan aceptables, puede desactivar esta opción.
Cada vez que se utiliza la aproximación, la tolerancia de la desviación si incluye en un informe.
Procedimientos
Adición de grosor a una cara y creación de una superficie desfasada
En la cinta de opciones, pulse
en:
- Añadir o eliminar grosor de las caras de una pieza o superficie cosida.
- Cree una superficie de desfase a partir de una o varias caras o de una superficie cosida.
Por defecto, Autodesk Inventor proporciona una solución precisa. Si no existe dicha solución, Autodesk Inventor intenta llevar a cabo una aproximación.
Utilice la opción Cadena de caras automática para seleccionar las caras de pieza tangentes continuas. Utilice la opción Crear superficies verticales para añadir lados entres la superficie original y la superficie desfasada.
Las operaciones de engrosado y de desfase se indican mediante iconos separados en el navegador.
Engrosado de la cara de una pieza o una superficie
| | Una operación de engrosado añade o elimina volumen en las piezas o añade grosor a las superficies para crear piezas o cuerpos sólidos nuevos. - En la cinta de opciones, pulse .
- En Modo, la opción por defecto es Cara. Especifique que solamente se pueden seleccionar caras individuales con cada pulsación. Utilice la opción Superficie cosida para seleccionar un grupo de caras conectadas con una sola pulsación de ratón.
- Pulse Sólido en Resultado.
- Utilice Seleccionar para elegir las caras o superficies participantes. Para designar caras tangentes contiguas, pulse la ficha Más y elija Cadena de caras automática.
- Utilice Sólidos para elegir el cuerpo participante si hay más de un cuerpo sólido en el archivo.
- También puede cambiar el modo en que se calculan las soluciones aproximadas de engrosado.
- Para evitar las aproximaciones de desfase, desactive la casilla de selección Permitir aproximación.
- Para determinar dónde se distribuye la desviación, pulse la flecha para realizar la selección en la lista.
- Para especificar la precisión del cálculo, pulse la opción adecuada. Si está seleccionada la opción Especificar tolerancia, introduzca una tolerancia en el cuadro.
- En la ficha Engrosado/Desfase, elija Selección y pulse las caras que desea engrosar.
- Especifique el grosor.
También puede pulsar la flecha abajo para usar el comando Medir, Mostrar cotas o seleccionar un valor usado recientemente. - Especifique Unión, Corte o Intersección para una operación de engrosado. También puede seleccionar Nuevo sólido para crear un cuerpo sólido nuevo con el grosor especificado.
- Defina la dirección del engrosado y pulse Aceptar.
- Si se utiliza una aproximación, pulse Aceptar en el cuadro del mensaje para aceptar los resultados, o bien pulse Editar para volver a la ficha Más de Engrosado/Desfase.
|
NotaSi desea designar caras individuales para engrosarlas, desactive la casilla de selección Cadena de caras automática en la ficha Más.
Creación de una superficie de desfase
Puede desfasar una o varias caras a partir de una cara de pieza o una superficie cosida. Las superficies desfasadas no añaden ni eliminan masa.
Si lo desea, puede crear copias de superficies con un desfase de distancia cero, pero no superficies con lados verticales. Este procedimiento puede ser muy útil a la hora de hacer una copia de todo un cuerpo de superficie o un conjunto de caras individuales desde cualquier modelo sólido o superficie.
| | - En la cinta de opciones, pulse .
- En Modo, elija entre Superficie cosida o Cara para especificar la geometría. El valor por defecto es Cara.
- Pulse Superficie en Resultado.
- Pulse en la ficha Más para definir las opciones:
- Seleccione Crear superficies verticales para crear superficies desfasadas con lados verticales unidos a la superficie original.
- Seleccione Cadena de caras automática para elegir caras tangentes continuas.
- También puede cambiar el modo en que se calculan las soluciones aproximadas de desfase.
- Para evitar las aproximaciones de desfase, desactive la casilla de selección Permitir aproximación.
- Para determinar dónde se distribuye la desviación, pulse la flecha para realizar la selección en la lista.
- Para especificar la precisión del cálculo, pulse la opción adecuada. Si está seleccionada la opción Especificar tolerancia, introduzca una tolerancia en el cuadro.
- En la ficha Engrosado/Desfase, elija Selección y pulse las caras o la superficie cosida que desea desfasar.
- Especifique la distancia de desfase. Si la superficie no tiene lados verticales, puede introducir cero como distancia.
También puede pulsar la flecha abajo para usar el comando Medir, Mostrar cotas o seleccionar un valor usado recientemente. - Defina la dirección del desfase y pulse Aceptar.
- Si se utiliza una aproximación, pulse Aceptar en el cuadro del mensaje para aceptar los resultados, o bien pulse Editar para volver a la ficha Más de Engrosado/Desfase.
|
NotaNo se pueden crear superficies verticales para unir una superficie de desfase a una pieza sólida.
Referencias
Engrosado de caras y desfasado de superficies
Añade o elimina grosor en las caras de una pieza o superficie cosida, crea una superficie de desfase a partir de la cara o superficie de una pieza , o bien crea un sólido nuevo.
Ficha Engrosado/Desfase
Define los requisitos para una operación de engrosado o de desfase. |
Seleccionar | Especifica las caras a engrosar o las caras a partir de las cuales se creará una superficie desfasada. |
| Sólidos | Selecciona el cuerpo participante si hay más de un cuerpo sólido presente. |
Modo de selección | Filtra la geometría para que las selecciones se limiten a caras individuales o a una superficie cosida. Puede designar varias caras conectadas o una superficie cosida, pero no una combinación de caras y superficies cosidas. |
Distancia | Especifica el espesor de la operación Engrosado o la distancia para la operación de desfase. Cuando el resultado es una superficie, la distancia de desfase puede ser igual a cero (para crear una copia de una superficie o de caras individuales a partir de un modelo sólido o superficie). |
Resultado | Especifica si la operación es un sólido o una superficie. Por defecto se selecciona un sólido. |
Operación | Especifica si desea que la operación Engrosado una, corte o interseque la pieza sólida. |
| | Unión Añade el volumen creado por la operación Engrosado a la pieza sólida. |
| | Corte Elimina el volumen creado por la operación Engrosado desde la pieza sólida. |
| | Intersección Crea una nueva operación a partir del volumen compartido entre la operación Engrosado y la pieza sólida. El material no incluido en el volumen compartido se suprime. |
| | | Nuevo sólido Crea un cuerpo sólido nuevo. Ésta es la selección por defecto si la operación de engrosado es la primera operación sólida del archivo de pieza. Selecciónelo para crear un cuerpo nuevo en un archivo de pieza con cuerpos sólidos existentes. Cada cuerpo es un conjunto independiente de operaciones externas a otros cuerpos. Un cuerpo puede compartir operaciones con otros cuerpos. |
Dirección | Alarga la operación de espesor o de desfase en una de las direcciones o en ambas. |
Fusión automática | La fusión automática es una tecnología de refusión que mueve automáticamente las caras tangenciales adyacentes y también crea nuevos fundidos si es necesario. Está activado por defecto en el entorno de modelado de piezas. Las siguientes ilustraciones muestran un modelo con una operación de engrosado llevada a cabo con y sin fusión automática. |

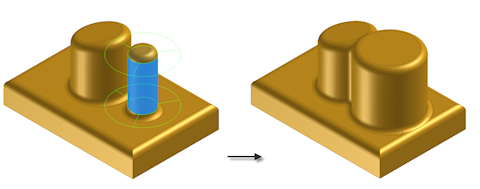

| | Sin fusión automática |

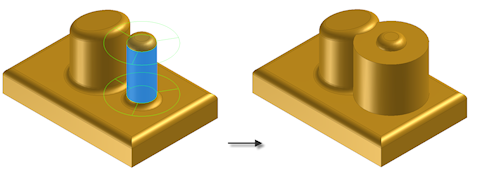

| | Fusión automática activada |
| | La casilla de verificación de fusión automática sólo está activa cuando las caras de los sólidos se seleccionan para una operación de engrosado. También está activa cuando la operación de engrosado se alarga en la dirección positiva o negativa, pero no cuando la operación se alarga equitativamente en ambas direcciones. Cuando la fusión automática está activada, las siguientes funciones de engrosado se desactivan automáticamente: - Unir, Cortar o Intersecar las operaciones
- Nuevo sólido
- Distancia igual en ambas direcciones
- Superficie
- Superficie cosida
|
Ficha Más
Proporciona un método seleccionar caras de pieza encadenadas o crear superficies con lados. También activa y define las características de las soluciones de desfase aproximadas. |
Cadena de caras automática | Se utiliza para seleccionar varias caras tangentes continuas para su engrosado. Todas las caras seleccionadas se engrosarán con la misma operación booleana y dirección. Por defecto, esta opción está desactivada. |
Crear superficies verticales | Para operaciones de desfase, crea caras verticales o "laterales" que conectan las caras de desfase con la superficie cosida original. Las superficies verticales se crean sólo en las aristas internas de la operación interna, no en las aristas del contorno de superficies. Por defecto, esta opción está desactivada. Las superficies no pueden unir una superficie de desfase con la pieza sólida. |
Permitir aproximación | Si no existe ninguna solución precisa, permite una desviación del espesor especificado durante el cálculo de la operación de desfase. Una solución precisa crea una superficie de desfase en el que cada punto de la superficie original tiene un punto correspondiente en la superficie de desfase. La distancia entre estos dos puntos coincide con la distancia especificada. Seleccione si permitirá o no una solución aproximada y, a continuación, pulse la flecha para seleccionar el tipo de desviación en la lista. La desviación Media se divide para quedar tanto por encima como por debajo de la distancia especificada. Nunca demasiado fina conserva la distancia mínima. La desviación debe quedar por encima de la distancia especificada. Nunca demasiado gruesa conserva la distancia máxima. La desviación debe quedar por debajo de la distancia especificada. |
Optimizada | Realiza los cálculos con una tolerancia razonable y tiempo de cálculo mínimo. |
Especificar tolerancia | Realiza el cálculo con la tolerancia especificada. Se requiere un tiempo de cálculo considerable. Pulse la opción y, a continuación, especifique una tolerancia. |
