Entorno de modelado de sólidos

Abra el archivo que desea editar:

• Abra un documento de ensamblaje de pieza, ensamblaje o conjunto soldado.
• Abra un sólido base (un archivo específico de CAD no nativo, o bien un archivo SAT o STEP) y, a continuación, pulse dos veces el sólido base en el navegador para activar el entorno de sólidos. También puede pulsar con el botón derecho sobre el sólido base en el navegador y seleccionar Editar sólido en el menú contextual.

1. En un conjunto soldado, pulse dos veces la carpeta Preparativos del navegador.
2. En la cinta de opciones, pulse ficha Modelopanel Modificar Desplazar cara.
3. La opción Desplazamiento libre está activa por defecto.

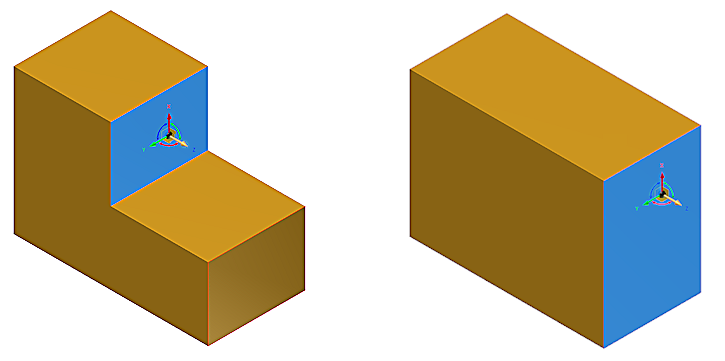

4. Pulse una o varias caras para desplazarlas.
5. Pulse el color rojo, verde o azul de la tríada para arrastrar dinámicamente la cara o las caras a lo largo de los ejes X, Y o Z, respectivamente. También puede introducir un valor numérico en el cuadro de entrada de valor.
6. Pulse el botón Aceptar en la barra de herramientas pequeña para completar la operación y salir del comando. También puede pulsar el botón Aplicar para implementar los cambios y seleccionar caras adicionales para aplicar transformaciones lineales o rotacionales acumulativas.

En los entornos de pieza, ensamblaje y conjunto soldado, se añade una operación de desplazamiento de cara al navegador de modelo.

Abra el archivo que desea editar:

• Abra un documento de ensamblaje de pieza, ensamblaje o conjunto soldado.
• Abra un sólido base (un archivo específico de CAD no nativo, o bien un archivo SAT o STEP) y, a continuación, pulse dos veces el sólido base en el navegador para activar el entorno de sólidos. También puede pulsar con el botón derecho sobre el sólido base en el navegador y seleccionar Editar sólido en el menú contextual.

1. En un conjunto soldado, pulse dos veces la carpeta Preparativos del navegador.
2. En la cinta de opciones, pulse ficha Modelopanel Modificar Desplazar cara.
3. La opción Desplazamiento libre está activa por defecto.
4. Pulse una o varias caras para girarlas.
5. Pulse el manipulador de rotación rojo para girar el plano YZ dinámicamente alrededor del eje X. Pulse el manipulador de rotación verde para girar el plano XZ dinámicamente alrededor del eje Y. Pulse el manipulador de rotación azul para girar dinámicamente el plano XZ alrededor del eje Z. También puede introducir un valor angular en el cuadro de entrada de valor.
6. Pulse el botón Aceptar en la barra de herramientas pequeña para completar la operación y salir del comando. También puede pulsar el botón Aplicar para ejecutar los cambios y seleccionar caras adicionales para transformaciones lineales o rotacionales acumulativas.

En los entornos de pieza, ensamblaje y conjunto soldado, se añade una operación de desplazamiento de cara al navegador de modelo.

Abra el archivo que desea editar:

• Abra un documento de ensamblaje de pieza, ensamblaje o conjunto soldado.
• Abra un sólido base (un archivo específico de CAD no nativo, o bien un archivo SAT o STEP) y, a continuación, pulse dos veces el sólido base en el navegador para activar el entorno de sólidos. También puede pulsar con el botón derecho sobre el sólido base en el navegador y seleccionar Editar sólido en el menú contextual.

1. En un conjunto soldado, pulse dos veces la carpeta Preparativos del navegador.
2. En la cinta de opciones, pulse ficha Modelopanel Modificar Desplazar cara.
3. La opción Desplazamiento libre está activa por defecto.
4. Pulse una o varias caras para desplazarlas o girarlas.
5. Pulse el eje plano, de rotación o lineal de la tríada cuya orientación se debe cambiar.
6. En la barra de herramientas pequeña, pulse el botón de reorientación de la tríada.
7. Designe una arista lineal o una cara plana para cambiar la orientación de la tríada. Los planos de trabajo, los ejes de trabajo y las curvas de boceto 2D y 3D también son selecciones válidas para cambiar la orientación de la tríada.
8. Cuando considere que la orientación de la tríada está correctamente cambiada, continúe con la operación Desplazamiento libre.

En los entornos de pieza, ensamblaje y conjunto soldado, se añade una operación de desplazamiento de cara al navegador de modelo.

Puede desplazar o girar una cara para alinear con otra cara o punto de trabajo mediante el botón de forzado en la barra de herramientas pequeña. Sólo se puede girar o desplazar una cara cada vez.

Abra el archivo que desea editar:

• Abra un documento de ensamblaje de pieza, ensamblaje o conjunto soldado.
• Abra un sólido base (un archivo específico de CAD no nativo, o bien un archivo SAT o STEP) y, a continuación, pulse dos veces el sólido base en el navegador para activar el entorno de sólidos. También puede pulsar con el botón derecho sobre el sólido base en el navegador y seleccionar Editar sólido en el menú contextual.

1. En un conjunto soldado, pulse dos veces la carpeta Preparativos del navegador.
2. En la cinta de opciones, pulse ficha Modelopanel Modificar Desplazar cara.
3. La opción Desplazamiento libre está activa por defecto.
4. Seleccione la cara que se va a volver a alinear.
5. Pulse el manipulador de rotación o del eje lineal de la tríada que coincide con la orientación de la cara a la que desea forzar. Si en la tríada se ha seleccionado un desplazamiento lineal o plano, la cara se desplazará con la alineación. Si está seleccionada la rotación, la cara girará con la alineación.
6. En la barra de herramientas pequeña, pulse el botón de forzado.
7. Seleccione la cara o el punto de trabajo con el que se va a alinear.

En los entornos de pieza, ensamblaje y conjunto soldado, se añade una operación de desplazamiento de cara al navegador de modelo.

Abra el archivo que desea editar:

• Abra un documento de ensamblaje de pieza, ensamblaje o conjunto soldado.
• Abra un sólido base (un archivo específico de CAD no nativo, o bien un archivo SAT o STEP) y, a continuación, pulse dos veces el sólido base en el navegador para activar el entorno de sólidos. También puede pulsar con el botón derecho sobre el sólido base en el navegador y seleccionar Editar sólido en el menú contextual.

1. En un conjunto soldado, pulse dos veces la carpeta Preparativos del navegador.
2. En la cinta de opciones, pulse ficha Modelopanel Modificar Desplazar cara.
3. Pulse una o varias caras para desplazarlas.
4. Pulse Dirección y distancia.
5. En la ventana gráfica, pulse una cara, una arista o un eje de trabajo para definir la dirección. La dirección por defecto es la dirección inversa a la normal para una cara seleccionada. Se puede pulsar Cambiar para invertir la dirección.
6. Especifique la distancia mediante una de estas formas:
   • Escriba un número o una ecuación. La ecuación no puede incluir un nombre de parámetro.
   • Pulse la flecha para mostrar los valores recientes y pulse de nuevo para seleccionar uno de ellos.
   • Pulse la flecha para acceder al comando Medir. El valor medido se insertará automáticamente en el campo Distancia.
7. Si está editando un sólido, pulse Actualizar para cerrar el entorno de sólidos.

En los entornos de pieza, ensamblaje y conjunto soldado, se añade una operación de desplazamiento de cara al navegador de modelo.

Abra el archivo que desea editar:

• Abra un documento de pieza o de ensamblaje.
• Abra un sólido base (archivo SAT o STEP) y, a continuación, pulse dos veces el sólido base en el navegador para activar el entorno de sólidos. También puede pulsar con el botón derecho sobre el sólido base en el navegador y seleccionar Editar sólido en el menú contextual.

1. En un conjunto soldado, pulse dos veces la carpeta Preparativos del navegador.
2. En la cinta de opciones, pulse ficha Modelopanel Modificar Desplazar cara.
3. Pulse una o varias caras para desplazarlas.
4. Pulse Puntos y Plano.
5. En la ventana gráfica, pulse un plano.
6. Pulse Puntos y seleccione dos puntos para definir los puntos inicial y final.

   Los puntos se proyectan sobre el plano, si es necesario, y una o varias caras se desplazan en relación a los puntos proyectados.

7. Si está editando un sólido base, pulse Actualizar para cerrar el entorno de sólidos.

Sólo es posible seleccionar puntos de trabajo, el punto final o medio de una arista lineal, o el centro de una arista circular.

En los entornos de pieza, ensamblaje y conjunto soldado, se añade una operación de desplazamiento de cara al navegador de modelo.

Abra un sólido base (un archivo específico de CAD no nativo, o bien un archivo SAT o STEP) y, a continuación, pulse dos veces el sólido base en el navegador para activar el entorno de sólidos.

1. Seleccione las caras que desee suprimir.
2. Pulse con el botón derecho del ratón y seleccione Suprimir.
3. Pulse Actualizar para cerrar el entorno de sólidos.

Abra un sólido base (archivo SAT o STEP). Cree bocetos para proyectar contornos automáticamente del sólido base en el plano de boceto y utilice los comandos de boceto para añadir nueva geometría cuando lo desee.

Después de añadir geometría de boceto y operaciones basadas en boceto a un sólido base, puede suprimir el sólido y conservar las operaciones dependientes y los bocetos.

1. Pulse dos veces el sólido base en el navegador para activar el entorno de sólidos.
2. Seleccione el sólido base en la ventana gráfica o en el navegador y, a continuación, pulse con el botón derecho del ratón y elija Suprimir.
3. Si el sólido base tiene operaciones dependientes basadas en boceto, realice uno de los siguientes procedimientos:
   • Pulse Aceptar para suprimir las operaciones y sus bocetos consumidos.
   • Active las casillas de selección para conservar las operaciones dependientes, los bocetos consumidos, o ambos y, a continuación, pulse Aceptar.
4. Pulse Actualizar para cerrar el entorno de sólidos.

Puede restringir los bocetos a planos de trabajo o utilizar Reasociar boceto para desplazar los bocetos a otros planos de trabajo.
