Aunque la operación de cara de chapa se puede considerar la más fundamental de las operaciones de chapa, las piezas de chapa que constan de una sola cara son minoría. Las operaciones de pestaña de chapa consisten en una cara y un pliegue conectados a una cara existente a lo largo de la arista recta. Las operaciones de pestaña se añaden seleccionando una o más aristas y especificando un conjunto de opciones que determina el tamaño y la posición del material añadido.

Mientras se seleccionan las aristas de una pestaña de varias aristas, en la ventana gráfica se muestran los glifos de edición en los pliegues y donde las pestañas creadas comparten esquinas. Estos glifos permiten cambiar los parámetros de anchura de pliegue y esquina definidos por defecto en la operación usando las funciones Edición de pliegue o Edición de esquina. Además, todos los parámetros de anchura de pliegue y esquina pueden recuperar el estilo definido por defecto en la operación por medio de las funciones Restablecer todos los pliegues o Restablecer todas las esquinas.

Las pestañas de varias aristas creadas con la casilla de verificación Aplicar bisel automático seleccionada (en la ficha Esquina del cuadro de diálogo Pestaña) tienen material recortado de ambas pestañas que puede haber interferido a lo largo del final de cada pestaña.

Consideraciones sobre esquinas

Inventor es compatible con la creación de esquinas durante la creación de operaciones de pestaña y pestaña de contorno. Las esquinas muestran la forma destalonada por defecto cuando el modelo se muestre como plano. En determinados casos, las pestañas creadas se pueden biselar automáticamente para no interferir. Puede anular la forma destalonada durante la creación o edición de la operación y mostrar un glifo en la ventana gráfica cuando esta opción esté disponible. No todas las esquinas ofrecen la opción de edición de glifos.

Tenga en cuenta la condición de modelo siguiente:

Se añade una pestaña a las aristas superiores como sigue:

En este caso, el radio exterior de la pestaña añadida está en el lado opuesto del radio exterior del pliegue entre las dos aristas seleccionadas. Esta condición no ofrece un glifo de edición durante la creación o edición.

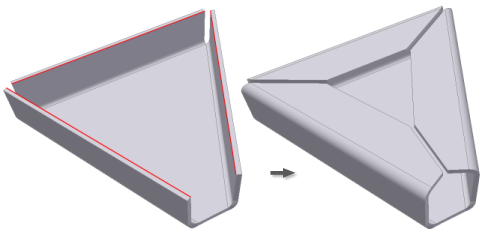

Sin embargo, si comienza con la misma condición de modelo inicial y crea la pestaña en la dirección opuesta, su modelo aparecerá como sigue:

En este caso, los tres pliegues convergen en la esquina y sus radios exteriores están en el mismo lado que el radio exterior del pliegue entre las aristas seleccionadas. Esta condición ofrece un glifo de edición durante la creación o la edición posterior como sigue:

Procedimientos

Creación de pestañas de chapa

Utilice el comando Pestaña para añadir una cara de chapa y un pliegue a una cara de chapa existente. Puede especificar la profundidad y el ángulo de la pestaña y la posibilidad de crearla dentro o fuera de la cara existente. También puede especificar la anchura o el desfase de la nueva pestaña.

Para crear una pestaña de chapa a lo largo de una arista

En la cinta de opciones, pulse ficha Chapa panel Crear Pestaña.
El comando Pestaña se inicializa con la opción Modo de selección de arista activada, y se pide al usuario que seleccione una arista. Puede seleccionar una o varias aristas para que acepten pestañas con los valores introducidos.
Se mostrará una vista preliminar de la pestaña a lo largo de la arista seleccionada con los parámetros por defecto.
Defina una distancia para la altura de la pestaña o si lo desea seleccione Hasta en la opción Altura y seleccione la geometría que defina la altura de la pestaña.
Pulse el botón Cambiar dirección para cambiar el lado de la cara de chapa en el que se crea la pestaña.
Especifique un ángulo para la pestaña (si no es el ángulo de 90 grados por defecto).
Utilice la opción por defecto Radio de plegado o especifique un valor nuevo.
Especifique la referencia desde la que medir la altura (si no es la intersección de dos caras exteriores).
Especifique la posición de plegado en relación con la arista seleccionada (si la cara exterior del pliegue no debe estar alineada con la arista seleccionada).
Modifique las opciones de desplegado, pliegue o esquina que no coincidan con las opciones definidas por el estilo de chapa. Para ello, seleccione la ficha correspondiente del cuadro de diálogo y edite los parámetros.
Pulse Aplicar para seguir añadiendo pestañas o Aceptar para cerrar el cuadro de diálogo.

NotaSi procede, pulse la flecha que apunta a la derecha en los campos Distancia, Ángulo o Radio de plegado para utilizar los valores adecuados de las opciones Medir, Mostrar cotas o Mostrar parámetros.

Para crear una pestaña de chapa alrededor de un contorno de arista

En la cinta de opciones, pulse ficha Chapa panel Crear Pestaña.
El comando Pestaña se inicializa con la opción Modo de selección de arista activada, y se pide al usuario que seleccione una arista. Seleccione Modo de selección de contorno en su lugar. Ahora se le pide que seleccione un contorno. La pestaña alrededor del contorno de arista que se forma con los valores introducidos mediante la opción de esquina especificada en el estilo de chapa o, opcionalmente, modificada con la ficha Esquina.
Se muestra una vista preliminar alrededor del contorno seleccionado.
Defina una distancia para la altura de la pestaña o si lo desea seleccione Hasta en la opción Altura y seleccione la geometría que defina la altura de la pestaña.
Pulse el botón Cambiar dirección para cambiar el lado de la cara de chapa en el que se crea la pestaña.
Especifique un ángulo para la pestaña (si no es el ángulo de 90 grados por defecto).
Utilice la opción por defecto Radio de plegado o especifique un valor nuevo.
Especifique la referencia desde la que medir la altura (si no es la intersección de dos caras exteriores).
Especifique la posición de plegado en relación con la arista seleccionada (si la cara exterior del pliegue no debe estar alineada con la arista seleccionada).
Modifique las opciones de desplegado, pliegue o esquina que no coincidan con las opciones definidas por el estilo de chapa. Para ello, seleccione la ficha correspondiente del cuadro de diálogo y edite los parámetros.
Pulse Aplicar para seguir añadiendo pestañas o Aceptar para cerrar el cuadro de diálogo.

NotaSi procede, pulse las flechas situadas a la derecha de los campos de distancia, ángulo o radio de plegado con el fin de usar las opciones Medir, Mostrar cotas o Mostrar parámetros para definir el valor adecuado.

ConsejoSeleccionar un contorno complejo y anular la selección de las aristas individuales puede ser más rápido que seleccionar las aristas necesarias de forma manual. Para hacer eso, seleccione el contorno y, cuando aparezca la vista preliminar de la pestaña, pulse Arista y, a continuación, CTRL a fin de seleccionar las aristas que desee cancelar.

Creación de una pestaña de chapa de varias aristas con bisel automático

	En la cinta de opciones, pulse ficha Chapa panel Crear Pestaña. El comando Pestaña se inicializa con la opción Modo de selección de arista activada, y se pide al usuario que seleccione una arista. Seleccione varias aristas para recibir pestañas con los valores que ha introducido. Usando los parámetros por defecto, se muestra una vista preliminar de las pestañas a lo largo de las aristas seleccionadas. Observe que las pestañas que comparten una esquina común muestran automáticamente un bisel parcial o completo según sea necesario. NotaSi las pestañas adyacentes no se muestran en la vista preliminar con esquinas biseladas, compruebe que la casilla de verificación Aplicar bisel automático está seleccionada en la ficha Esquina del cuadro de diálogo Pestaña de contorno. Si lo desea, modifique cualquiera de los parámetros de la pestaña. Estos parámetros se aplican a todas las pestañas creadas. Pulse Aplicar para seguir añadiendo pestañas adicionales con parámetros alternativos o Aceptar para crear la vista preliminar de las pestañas y cerrar el cuadro de diálogo.
	NotaLas pestañas que no son coplanares también se biselan automáticamente según sea necesario.
	NotaLos biseles de pestaña se crean cuando las aristas seleccionadas son tanto coplanares como no paralelas y: Si las extensiones de la pestaña están lo suficientemente cerca (dependiendo de la separación del bisel) se crea una esquina completa. Si la pestaña interseca, entonces se crea un bisel parcial. Si las aristas encuentran un pliegue común, por ejemplo, cuando los tres pliegues miran hacia adentro entonces se creará un pliegue de tres esquinas.

Creación de una pestaña de chapa de anchura especificada

En la cinta de opciones, pulse ficha Chapa panel Crear Pestaña.
El comando Pestaña se inicializa con la opción Modo de selección de arista activada, y se pide al usuario que seleccione una arista. (Aunque normalmente se seleccionan varias aristas, al crear una pestaña con una anchura concreta se debe seleccionar una sola arista).
Primero se mostrará una vista preliminar de la pestaña a lo largo de la arista seleccionada con los parámetros por defecto.
Defina una distancia para la altura de la pestaña o si lo desea seleccione Hasta en la opción Altura y seleccione la geometría que defina la altura de la pestaña.
Pulse el botón Cambiar dirección para cambiar el lado de la cara de chapa en el que se crea la pestaña.
Pulse el botón Más situado en la esquina inferior derecha del cuadro de diálogo.
En la lista desplegable de tipos de extensión, seleccione Anchura.
En el campo Anchura, introduzca un valor para la anchura.
Si la pestaña ha de estar centrada a lo largo de la arista seleccionada, puede continuar. De lo contrario, puede seleccionar la opción Desfase en el cuadro de diálogo y un punto inicial en la arista seleccionada desde el que se desfasa la pestaña. Introduzca un valor para la cantidad de desfase entre el punto seleccionado y (si lo desea) gire la dirección de desfase tanto como necesite.
En la sección principal (superior) del cuadro de diálogo, especifique un ángulo para la pestaña (si es distinto del ángulo de 90 grados por defecto).
Utilice la opción por defecto Radio de plegado o especifique un valor nuevo.
Especifique la referencia desde la que medir la altura (si no es la intersección de dos caras exteriores).
Especifique la posición de plegado en relación con la arista seleccionada (si la cara exterior del pliegue no debe estar alineada con la arista seleccionada).
Modifique según sus necesidades los valores de Opciones de desplegado, Pliegue o Esquina que no coincidan con los ajustes definidos por el estilo de chapa. Para ello, seleccione la ficha correspondiente del cuadro de diálogo y edite los parámetros.
Pulse Aplicar para seguir añadiendo pestañas o Aceptar para cerrar el cuadro de diálogo.

Creación de una pestaña de chapa con anchura desfasada

En la cinta de opciones, pulse ficha Chapa panel Crear Pestaña.
El comando Pestaña se inicializa con la opción Modo de selección de arista activada, y se pide al usuario que seleccione una arista. (Aunque normalmente se seleccionan varias aristas, al crear una pestaña con una anchura desfasada se debe seleccionar una sola arista).
Primero se mostrará una vista preliminar de la pestaña a lo largo de la arista seleccionada con los parámetros por defecto.
Defina una distancia para la altura de la pestaña o si lo desea seleccione Hasta en la opción Altura y seleccione la geometría que defina la altura de la pestaña.
Pulse el botón Cambiar dirección para cambiar el lado de la cara de chapa en el que se crea la pestaña.
Pulse el botón Más situado en la esquina inferior derecha del cuadro de diálogo.
En la lista desplegable de tipos de extensión, seleccione Desfase.
Se seleccionan automáticamente los vértices inicial y final de la arista.
Para cambiar la referencia inicial, pulse Desfase 1 y seleccione un punto de trabajo, un plano de trabajo o una cara para desfasar la pestaña con respecto a ese elemento. Especifique un valor para la primera distancia de desfase.
Para cambiar la referencia final, pulse Desfase 2 y seleccione un punto de trabajo, un plano de trabajo o una cara para desfasar la pestaña con respecto a ese elemento. Especifique un valor para la segunda distancia de desfase.
En la sección principal (superior) del cuadro de diálogo, especifique un ángulo para la pestaña (si es distinto del ángulo de 90 grados por defecto).
Utilice la opción por defecto Radio de plegado o especifique un valor nuevo.
Especifique la referencia desde la que medir la altura (si no es la intersección de dos caras exteriores).
Especifique la posición de plegado en relación con la arista seleccionada (si la cara exterior del pliegue no debe estar alineada con la arista seleccionada).
Modifique las opciones de desplegado, pliegue o esquina que no coincidan con las opciones definidas por el estilo de chapa. Para ello, seleccione la ficha correspondiente del cuadro de diálogo y edite los parámetros.
Pulse Aplicar para seguir añadiendo pestañas o Aceptar para cerrar el cuadro de diálogo.

NotaSi quiere, pulse la flecha que apunta a la derecha en los campos Distancia, Ángulo o Radio de plegado para utilizar los valores adecuados de las opciones Medir, Mostrar cotas o Mostrar parámetros.

ConsejoEstá permitido seleccionar caras planas existentes que intersequen la arista de la cara base al definir las extensiones.

Creación de una pestaña de chapa definida por selecciones Desde-Hasta

En la cinta de opciones, pulse ficha Chapa panel Crear Pestaña.
El comando Pestaña se inicializa con la opción Modo de selección de arista activada, y se pide al usuario que seleccione una arista. (Aunque normalmente se pueden seleccionar varias aristas, al crear una pestaña con Desde-Hasta se debe designar una sola arista.)
Primero se mostrará una vista preliminar de la pestaña a lo largo de la arista seleccionada con los parámetros por defecto.
Defina una distancia para la altura de la pestaña o si lo desea seleccione Hasta en la opción Altura y seleccione la geometría que defina la altura de la pestaña.
Pulse el botón Cambiar dirección para cambiar el lado de la cara de chapa en el que se crea la pestaña.
Pulse el botón Más situado en la esquina inferior derecha del cuadro de diálogo.
En la lista desplegable de tipos de extensión, seleccione Desde-Hasta.
Seleccione Desfase 1 en el cuadro de diálogo y elija la geometría del modelo que define la posición inicial de la pestaña.
Seleccione Desfase 2 en el cuadro de diálogo y elija la geometría del modelo que define la posición final de la pestaña.
En la sección principal (superior) del cuadro de diálogo, especifique un ángulo para la pestaña (si es distinto del ángulo de 90 grados por defecto).
Utilice la opción por defecto Radio de plegado o especifique un valor nuevo.
Especifique la referencia desde la que medir la altura (si no es la intersección de dos caras exteriores).
Especifique la posición de plegado en relación con la arista seleccionada (si la cara exterior del pliegue no debe estar alineada con la arista seleccionada).
Modifique las opciones de desplegado, pliegue o esquina que no coincidan con las opciones definidas por el estilo de chapa. Para ello, seleccione la ficha correspondiente del cuadro de diálogo y edite los parámetros.
Pulse Aplicar para seguir añadiendo pestañas o Aceptar para cerrar el cuadro de diálogo.

NotaSi lo desea, pulse las flechas situadas a la derecha de los campos de distancia, ángulo o radio de plegado con el fin de usar las opciones Medir, Mostrar cotas o Mostrar parámetros para definir el valor adecuado.

ConsejoEstá permitido seleccionar caras planas existentes que intersequen la arista de la cara base al definir las extensiones.

Modificación de los parámetros por defecto del estilo de chapa

Si los parámetros por defecto de pliegue, esquina o plegado no son apropiados, modifique los valores de una operación de pestaña concreta usando las fichas Opciones de desplegado, Pliegue o Esquina.

Si desea obtener más información sobre la ficha Opciones de desplegado, consulte la referencia Caras.

Si desea obtener más información sobre la ficha Pliegue, consulte la referencia Caras.

Si desea obtener más información sobre la ficha Esquina, consulte la referencia Modificaciones de esquina.

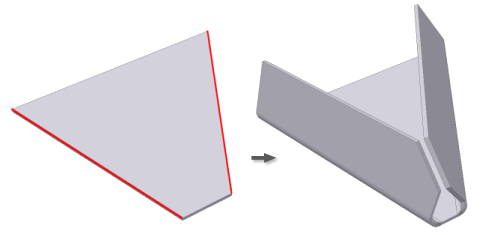

Esquinas de tres pliegues

Use la opción Bisel automático disponible en la ficha Esquina del cuadro de diálogo Pestaña para crear una esquina de tres pliegues como se muestra anteriormente.

En la cinta de opciones, pulse ficha Chapa panel Crear Pestaña.
Seleccione dos aristas coplanares que compartan una esquina virtual. Asegúrese de que Aplicar bisel automático se ha activado en la ficha Esquina del cuadro de diálogo Pestaña.
Especifique los parámetros de pestaña y pulse Aceptar.
Las pestañas se crean a lo largo de las aristas seleccionadas y se biselan en la esquina.

NotaEl tipo de destalonado y tamaño de radio especificados en la ficha Esquina de la operación se aplica cuando se crea el desarrollo y no se muestra en el modelo plegado.

Nota- Mientras se seleccionan las aristas de una pestaña de varias aristas, en la ventana gráfica se muestran los glifos de edición en los pliegues y donde las pestañas creadas comparten esquinas. Estos glifos permiten cambiar los parámetros de anchura de pliegue y esquina definidos por defecto en la operación usando las funciones Edición de pliegue o Edición de esquina. Además, todos los parámetros de anchura de pliegue y esquina pueden recuperar el estilo definido por defecto en la operación por medio de las funciones Restablecer todos los pliegues o Restablecer todas las esquinas.

Creación de pestañas simétricas

Utilice los comandos Simetría o Pestaña para crear una pestaña simétrica idéntica a una cara existente.

NotaPara crear una pestaña idéntica a otra existente mediante el comando Pestaña, debe crear la segunda pestaña antes de crear otra con una forma distinta. El siguiente ejemplo muestra el orden de creación:

1. Cree una pestaña dispuesta para reflejar en simetría en la misma dirección.	2. Active la visibilidad del plano de trabajo perpendicular a la pestaña.	3. Seleccione la operación Simetría. Seleccione todas las operaciones que desee reflejar en simetría y después seleccione el plano de trabajo.	4. Resultado

5. Cree la siguiente pestaña dispuesta para reflejar en simetría en la misma dirección.	6. Repita el paso 2.	7. Repita el paso 3.	8. Resultado

Edición de pliegue

Autodesk Inventor puede crear varios pliegues como parte de una operación de pestaña sencilla o de contorno. Utilice el glifo Edición de pliegue para seleccionar un único pliegue y editarlo. Este glifo está disponible durante la creación o edición de operaciones con uno o varios pliegues. También se encuentra disponible seleccionando Editar pliegues en el menú contextual del nodo Pliegue de una operación de pestaña o de pestaña de contorno existente.

Seleccione el pliegue que desea editar. Cuando el cursor pasa por encima de un glifo Edición de pliegue, el fondo del glifo se resalta (el color del resaltado depende del esquema de colores activo, pero normalmente es el rojo).
Seleccione el glifo Edición de pliegue para el pliegue seleccionado. El color de fondo del glifo seleccionado cambia al color de selección del esquema de color activo y se muestra el cuadro de diálogo Edición de pliegue.
Seleccione Extensiones de anchura de la lista desplegable de Tipo.
Modifique los parámetros de extensión de anchura requeridos por el tipo de anchura seleccionado.
Pulse Aceptar para aceptar y aplicar todos los cambios al pliegue seleccionado.

Tipos de extensión de anchura
Arista	Permite restablecer por completo una arista anteriormente definida con: Anchura, Desfase o Desde/Hasta.
Anchura	También se puede seleccionar el botón de selección de Centrado o Desfase. Introduzca el valor de anchura en el campo Anchura. Para la opción Desfase, seleccione la cara (vértice, plano de trabajo o punto de trabajo) que define el valor de desfase y de entrada de desfase. O bien invierta la dirección del desfase al lado opuesto de la selección.
Desfase	Seleccione la cara (vértice, plano de trabajo o punto de trabajo) y el valor de entrada de Desfase 1. Seleccione la cara (vértice, plano de trabajo o punto de trabajo) y el valor de entrada de Desfase 2.
Desde/Hasta	Seleccione la cara “desde” (vértice, plano de trabajo o punto de trabajo). Seleccione la cara “hasta” (vértice, plano de trabajo o punto de trabajo).

NotaLos pliegues anteriormente editados muestran un glifo Edición de pliegue con fondo verde oscuro y un lápiz sobre el icono de pliegue. Si es necesario, estos pliegues se pueden editar.

Restablecer todos los pliegues

Pulse con el botón derecho del ratón el nodo de navegador de pliegue de una operación que contenga los pliegues que se hayan modificado.
Pulse la opción del menú contextual Restablecer todos los pliegues.
Todos los pliegues creados por la operación vuelven a los valores por defecto definidos por la operación.

NotaSólo las operaciones que contienen pliegues modificados tienen una opción en el menú contextual que permite restablecer todos los pliegues.

Edición de esquina

Autodesk Inventor puede crear varias esquinas como parte de una operación de pestaña sencilla o de contorno. Utilice el glifo Edición de modificación de esquina para seleccionar una única esquina de entre un grupo de ellas para editarla. El glifo Edición de modificación de esquina está disponible durante la creación de operaciones con varias esquinas o al seleccionar Editar esquinas en el menú contextual de una operación existente.

Seleccione la esquina que desea editar. Cuando el cursor pasa por encima de un glifo Modificación de esquina, el fondo del glifo se resalta (el color de resaltado depende del esquema de colores activo, pero normalmente es el rojo).
Pulse el glifo Modificación de esquina de la esquina seleccionada. El color de fondo del glifo seleccionado cambia al color de selección del esquema de color activo y se muestra el cuadro de diálogo Edición de esquina.
También puede activar la casilla de verificación que se encuentra a la izquierda del comando de icono desplegable Tipo de solapamiento. Con esta opción activada puede definir un solapamiento diferente del especificado para la operación (si la operación ya es diferente del estilo de chapa) o diferente del tipo de solapamiento de esquina especificado en el estilo de chapa activo.
También puede activar la casilla de verificación que se encuentra a la izquierda del campo Separación de solapamiento para especificar un valor diferente del especificado para la función (si la operación ya es diferente del estilo de chapa) o diferente del valor por defecto especificado en el estilo de chapa activo. También puede utilizar el icono desplegable de edición del valor real de este campo para Medir una distancia de operación que se utilizará para este valor, Mostrar cotas para identificar una cota que desee utilizar para este valor, Enumerar parámetros que se pueden sustituir por este valor, o bien restablecer el valor al valor de la operación en caso de que se hubiera cambiado anteriormente (durante la edición de las esquinas existentes pero no durante la creación de nuevas esquinas). También puede especificar TamañoSeparación para restablecer este valor al parámetro TamañoSeparación definido en el estilo de chapa en caso de que el valor se hubiese editado previamente. NOTA Si el tipo de solapamiento de la modificación de esquina se estableció como Sin unión este campo estará desactivado.
Si el solapamiento de esquina se definió como Solapamiento o como Cambiar solapamiento, también puede especificar un porcentaje de solapamiento especificando un valor entre 0 y 1 en el campo de la derecha del campo Distancia de solapamiento.
También puede activar la casilla de verificación que se encuentra a la izquierda del comando de icono desplegable Tipo de destalonado. Con esta opción activada puede definir un destalonado diferente del especificado para la operación (si la operación ya es diferente del estilo de chapa) o diferente del tipo de destalonado especificado en el estilo de chapa activo. Las selecciones disponibles para una esquina de dos pliegues son diferentes de las disponibles para una esquina de tres pliegues.
También puede activar la casilla de verificación que se encuentra a la izquierda del campo Tamaño de desahogo para especificar un valor diferente del especificado para la operación (si la operación ya es diferente del estilo de chapa), o diferente del valor por defecto especificado en el estilo de chapa activo. También puede utilizar el icono desplegable de edición del valor real de esta campo para Medir una distancia de operación que se utilizará con este valor, Mostrar cotas para identificar una cota que desee utilizar para este valor, Enumerar parámetros que se puedan sustituir por este valor o restablecer el valor al valor de la operación en caso de que el valor hubiera cambiado anteriormente.
Pulse Aceptar para aceptar y aplicar todos los cambios a la esquina seleccionada.

NotaLas esquinas editadas anteriormente muestran un glifo Edición de esquina con fondo verde oscuro y un lápiz sobre el icono de modificación de esquina. Si es necesario, estas esquinas se pueden editar.

Restablecimiento de todas las esquinas

Pulse con el botón derecho del ratón el nodo de navegador de esquina de una operación que contenga esquinas que se hayan modificado.
Pulse la opción del menú contextual Restablecimiento de todas las esquinas.
Todas las esquinas creadas por la operación vuelven a los valores por defecto definidos por la operación.

NotaSolo las operaciones que contienen esquinas modificadas tienen una opción en el menú contextual que permite restablecer todas las esquinas.

Referencias

Referencia de Pestaña

Crea una pestaña añadiendo una cara de chapa y un pliegue a una arista o a un contorno de arista en una cara existente. La pestaña se crea mediante opciones especificadas para los parámetros básicos de la forma y utiliza opciones por defecto para desplegar y plegar, así como opciones para esquinas, siempre y cuando no sea necesario alterarlas para la nueva pestaña.

Acceso:

Cinta de opciones: ficha Chapa

panel Crear

Pestaña

Forma

La ficha Forma especifica lo siguiente:

Las aristas a las que se aplica la pestaña.
El ángulo de la pestaña.
El radio de plegado.
La altura de la pestaña.
La referencia a partir de la cual se mide la altura.
La posición del pliegue con respecto a la arista.

Cada uno de estos elementos se explica en los apartados siguientes.

Aristas
Selecciona una o varias aristas a las que se aplica la pestaña o, si lo desea, todas las aristas definidas por un contorno de aristas alrededor de una cara seleccionada.
	Arista: seleccione una o varias aristas individuales a las que aplicar la pestaña.
	Contorno: seleccione un contorno de arista y, posteriormente, aplique la pestaña a todas las aristas del contorno seleccionado.

Ángulo de pestaña

Campo de datos que define el ángulo de la pestaña en relación a la cara que contiene las aristas seleccionadas. El campo acepta entradas numéricas, fórmulas, parámetros o valores medidos.

Radio de plegado

Campo de datos que define el radio del pliegue entre la pestaña y la cara que contiene las aristas seleccionadas. El valor por defecto es el del parámetro del sistema denominado BendRadius, que se define en el cuadro de diálogo Estilos para diseño de chapa. El campo acepta entradas numéricas, fórmulas, parámetros o valores medidos.

Extensiones de altura
Use el campo superior para determinar si la altura de la pestaña está definida por una Distancia específica o seleccionando la geometría Hasta .
Utilice el campo inferior para especificar la altura de la pestaña. Introduzca un valor. El campo acepta entradas numéricas, fórmulas, parámetros o valores medidos. También puede seleccionar geometría y posteriormente introducir un valor de desfase que permita determinar la pestaña a través de la posición de otra geometría de la pieza.
ConsejoPulse el campo Distancia del área Extensiones de altura para permitir el arrastre dinámico de la altura de la pestaña en la ventana gráfica.
	Cambiar dirección Permite cambiar la dirección de la pestaña cuando se define la altura especificada como Distancia. NotaEsta función se ha mejorado; ahora, al seleccionar Cambiar dirección, se utiliza la arista contraria a la arista seleccionada sin alterar el resto de los parámetros de pestaña introducidos.

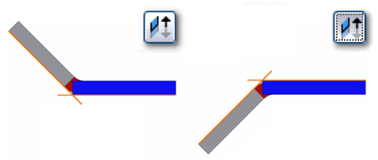

La siguiente ilustración muestra los resultados tras pulsar Cambiar dirección.

Opciones de Referencia de altura
Tres opciones permiten seleccionar qué caras se toman como referencia para medir la altura cuando se define la altura de la pestaña.
	Plegar desde la intersección de las dos caras exteriores: mide la altura de la pestaña desde la intersección de las caras exteriores. En la siguiente ilustración, la línea naranja indica las caras exteriores.

	Plegar desde la intersección de las dos caras interiores: mide la altura de la pestaña desde la intersección de las caras interiores. En la siguiente ilustración, la línea naranja indica las caras interiores.

	En paralelo a la cara detallada de terminación de pestaña: mide la altura de la pestaña paralela a la cara de la pestaña y tangente al pliegue. En la siguiente ilustración, la línea naranja indica la línea tangencial de pliegue perpendicular a la cara de la pestaña.

	Alineado frente a ortogonal: este control permite determinar si la medición de la altura está alineada con la cara de la pestaña o si es ortogonal con respecto a la cara base. En la siguiente ilustración, la medición de la izquierda se alinea, mientras la medición de la derecha es ortogonal.

Opciones de Posición del pliegue
Cuatro opciones permiten seleccionar dónde se coloca el pliegue en relación con la extensión de la cara que contiene las aristas seleccionadas.
	Dentro de las extensiones de la cara base: coloca la cara exterior de la pestaña de modo que permanece dentro de las extensiones de la cara de la arista seleccionada. En la siguiente ilustración, la línea naranja indica cómo se coloca el pliegue en relación con la cara exterior y la arista seleccionada.

	Plegar desde la cara adyacente: coloca el pliegue de forma que comience en la arista de la cara seleccionada. En la siguiente ilustración, la línea naranja indica dónde se origina el pliegue de la pestaña.

	Fuera de las extensiones de la cara base: coloca la cara interior de la pestaña de modo que permanezca fuera de la extensión de la cara de la arista seleccionada. En la siguiente ilustración, la línea naranja indica cómo se coloca el pliegue en relación con la cara interior y la arista seleccionada.

	Plegar tangentes hasta cara de lado: coloca el pliegue tangente a la arista seleccionada. En la siguiente ilustración, la línea naranja indica la condición tangencial de pliegue en relación a la cara de la pestaña.

Opciones de desplegado (ficha)

Si desea obtener más información sobre la ficha Opciones de desplegado, consulte la referencia sobre las opciones de desplegado de chapa.

Pliegue (ficha)

Si desea obtener más información sobre la ficha Pliegue, consulte la referencia sobre las opciones de pliegue de chapa.

Ficha Vértice

Si desea obtener más información sobre la ficha Esquina, consulte la referencia sobre las opciones de esquina de chapa.

Aceptar

Pulse Aceptar para crear (o modificar) una pestaña utilizando las opciones y los parámetros especificados y cerrar el cuadro de diálogo.

Cancelar

Pulse Cancelar para ignorar cualquier modificación realizada en los parámetros o las opciones y cerrar el cuadro de diálogo.

Aplicar

Pulse Aplicar para crear una pestaña usando las opciones y los parámetros especificados y mantener el cuadro de diálogo abierto a fin de poder crear pestañas adicionales.

(Más)

Pulse Más para acceder a las opciones de extensión. Especifica las extensiones de la pestaña: arista completa, anchura, desfase o desde/hasta geometría existente.

	Arista Crea una pestaña a lo largo de toda la arista de la cara seleccionada.
	Anchura Crea una pestaña de una anchura especificada a una distancia determinada de un vértice, de un punto de trabajo, de un plano de trabajo o de una cara plana únicos, en la arista de una cara existente. De forma opcional, puede especificar que la pestaña tenga una determinada anchura centrada en el punto medio de la arista seleccionada.
	Desfase Crea una pestaña a una distancia respecto de dos vértices, puntos de trabajo, planos de trabajo o caras planas seleccionados en la arista de una cara existente.
	Desde-HastaCrea una pestaña cuya anchura se define mediante una geometría de pieza existente (vértices, puntos de trabajo, planos de trabajo o caras planas que intersecan con la arista de referencia) que define la pestaña desde y hasta los límites.

Método antiguo: por defecto, esta opción está desactivada en las piezas creadas con la versión R2009 o con versiones posteriores. Cuando se selecciona, esta opción desactiva la nueva función que proporciona más control sobre la colocación y la medición del pliegue. Esta opción se activa por defecto cuando se editan operaciones de pestaña en piezas de chapa creadas con versiones anteriores a R2009. Puede editar la operación con el control que estaba activado cuando la operación fue creada. Puede anular esta selección para obtener todo el control proporcionado en la versión actual.

Edición de pliegue

Acceso:

Seleccione Editar pliegues en el menú contextual del nodo Pliegue de una operación seleccionada que contenga los pliegues o pulse el glifo Edición de pliegue en la ventana gráfica sobre el pliegue que desea modificar.

Casilla de verificación

Pulse la casilla de verificación para activar la selección de un tipo de extensión de anchura alternativo en la lista desplegable de selección de Tipo.

Arista		Permite restablecer por completo una arista anteriormente definida con: Anchura, Desfase o Desde/Hasta.
Anchura
	Centrado	Botón de opción que permite centrar la anchura en la arista seleccionada. Está seleccionada por defecto. No se encuentra visible a menos que el tipo seleccionado sea Anchura.
	Desfase	Botón de opción que permite desfasar una anchura especificada desde una cara seleccionada (vértice, plano de trabajo o punto de trabajo). No se encuentra visible a menos que el tipo seleccionado sea Anchura.
	Anchura	Campo de introducción de valores. Permite especificar el valor de anchura. No se encuentra visible a menos que el tipo seleccionado sea Anchura.
		Pulse este comando para activar la selección de la cara de desfase. El comando está desactivado a menos que se seleccione el botón de opción de Desfase. No se encuentra visible a menos que el tipo seleccionado sea Anchura.
	Campo de introducción de valores	Introduzca un valor en este campo para especificar un desfase desde la cara seleccionada. El campo está desactivado a menos que se seleccione el botón de opción de Desfase. No se encuentra visible a menos que el tipo seleccionado sea Anchura.
		Pulse este comando para cambiar la distancia de desfase al otro lado de la cara seleccionada. El comando está desactivado a menos que se seleccione el botón de control de la opción de Desfase. No se encuentra visible a menos que el tipo seleccionado sea Anchura.
Desfase
		Pulse este comando para permitir la selección de la primera cara de desfase (vértice, plano de trabajo o punto de trabajo). No se encuentra visible a menos que el tipo seleccionado sea Desfase.
	Desfase 1	Campo de introducción de valores. Permite especificar el primer desfase. No se encuentra visible a menos que el tipo seleccionado sea Desfase.
		Pulse este comando para permitir la selección de la segunda cara de desfase (vértice, plano de trabajo o punto de trabajo). No se encuentra visible a menos que el tipo seleccionado sea Desfase.
	Desfase 2	Campo de introducción de valores. Permite especificar el segundo desfase. No se encuentra visible a menos que el tipo seleccionado sea Desfase.
Desde-Hasta
		Pulse este comando para permitir la selección de la cara de partida (vértice, plano de trabajo o punto de trabajo). No está visible a menos que el tipo seleccionado sea Desde-Hasta.
		Pulse este comando para permitir la selección de la cara de destino (vértice, plano de trabajo o punto de trabajo). No está visible a menos que el tipo seleccionado sea Desde-Hasta.

Ayuda	Pulse Ayuda para acceder a este tema de referencia.
Aceptar	Pulse Aceptar para aceptar la entrada de extensión de anchura, modificar el pliegue y cerrar el cuadro de diálogo Edición de pliegue

Edición de esquina

Utilice el glifo Edición de modificación de esquina para seleccionar y editar una única esquina de entre un grupo de esquinas que se están creando como parte de pestaña con varias aristas o una operación de pestaña de contorno (durante la vista preliminar de la operación) o después de seleccionar Editar esquinas en el menú contextual de una pestaña u operación de de contorno de pestaña creada anteriormente.

Acceso:

Pulse el glifo Edición de modificación de esquina en la ventana gráfica sobre la esquina que desea modificar.

Solapamiento

Controla el tipo de solapamiento y el tamaño de la separación de la modificación de esquina seleccionada.

Tipo	La casilla de verificación activa el comando de icono desplegable que permite acceder a los siguientes tipos de solapamientos, dependiendo de la selección de aristas planas o no planas y del tipo de medición de separación especificado:
	Sin solapamiento/Separación simétrica/45 grados Aplica el tipo Sin solapamiento, Separación simétrica o 45 grados a la modificación de esquina seleccionada.
	Solapamiento Aplica el tipo de modificación de esquina Solapamiento a la modificación de esquina seleccionada.
	Cambiar solapamiento Aplica el tipo de modificación de esquina Cambiar solapamiento a la modificación de esquina seleccionada.
	La opción Sin unión aplica el tipo de solapamiento Sin unión a la modificación de esquina seleccionada.

TamañoSeparación	La casilla de verificación activa el campo de entrada con acceso a las opciones de entrada de tamaño de separación.
	TamañoSeparación (valor de campo por defecto) Inserta el valor de TamañoSeparación en la separación de modificación de esquina. Puede incluir TamañoSeparación como una variable de ecuación. Se aceptan valores distintos de TamañoSeparación.
	Medir Inserta un valor medido en el campo de entrada de tamaño de separación.
	Mostrar cotas Permite seleccionar una cota asociada a una operación que se va a insertar en el campo de entrada de tamaño de separación.
	Mostrar parámetros Permite insertar un nombre de parámetro de chapa en el campo de entrada de tamaño de separación.
	Valor de la operación Permite insertar el valor de variable “d” en el campo de entrada de tamaño de separación.

Porcentaje de solapamiento	Este campo acepta un valor comprendido entre 0 y 1 para indicar el porcentaje de solapamiento. Sólo es válido para los tipos de separación: Solapamiento o Cambiar solapamiento
	Medir Inserta un valor medido en el campo de entrada de porcentaje de solapamiento.
	Mostrar cotas Permite seleccionar una cota asociada a operaciones que se van a insertar en el campo de entrada de porcentaje de solapamiento.
	Mostrar parámetros Permite insertar un nombre de parámetro de chapa en el campo de entrada de porcentaje de solapamiento.

Desahogo

Controla el tipo y el tamaño de desahogo de la modificación de esquina seleccionada.

La casilla de verificación Tipo	activa el comando de icono desplegable que proporciona acceso a los tipos de destalonado de la siguiente manera:
	La opción Redondo aplica el tipo de desahogo Redondo a la esquina de 2 pliegues seleccionada.
	La opción Cuadrado aplica el tipo de desahogo Cuadrado a la esquina de 2 pliegues seleccionada.
	La opción Tetón aplica el tipo de desahogo Tetón a la esquina de 2 pliegues seleccionada.
	La opción Recortar para plegar aplica el tipo de desahogo Recortar para plegar a la esquina de 2 pliegues seleccionada.
	La opción Soldadura lineal aplica el tipo de desahogo Soldadura lineal a la esquina de 2 pliegues seleccionada.
	La opción Soldadura de arco aplica el tipo de desahogo Soldadura de arco a la esquina de 2 pliegues seleccionada.
	La opción Intersección aplica el tipo de desahogo Intersección a la esquina de 3 pliegues seleccionada.
	La opción Sin reemplazo aplica el tipo de desahogo Sin reemplazo a la esquina de 3 pliegues seleccionada.
	La opción Envolvente aplica el tipo de desahogo Envolvente a la esquina de 3 pliegues seleccionada.
	La opción Tamaño de radio de Jacobi aplica de nuevo el tipo de desahogo Tamaño de radio de Jacobi por defecto a la esquina de 3 pliegues seleccionada.

NotaLas opciones de tipo que aparezcan dependen de que se seleccionen esquinas de 2 o de 3 pliegues.

La casilla de verificación Tamaño del destalonado	activa el campo de especificación de valor que permite editar el tamaño del desahogo de la siguiente manera:
	Tamaño_destalonado Las esquinas no modificadas vuelven al valor del parámetro llamado Tamaño_destalonado
	Medir Disponible en el icono desplegable de edición del valor real. Utilice Medir para medir un objeto existente y utilizar el resultado como valor del campo.
	Mostrar cota Disponible en el icono desplegable de edición del valor real. Utilice Mostrar cota para mostrar las cotas de una operación existente y utilizar el resultado como valor del campo.
	Mostrar parámetros Disponible en el icono desplegable de edición del valor real. Utilice Mostrar parámetros para mostrar una lista de parámetros disponibles y utilizar el resultado como valor del campo.
	Valor de la operación Disponible en el icono desplegable de edición del valor real. Utilice Valor de la operación para devolver el tamaño de desahogo de un destalonado modificado anteriormente al valor especificado por la operación. Nota La opción Valor de la operación sólo está disponible durante la edición y no es una opción durante la creación inicial de las operaciones de esquina.

Inventor

Puntuación de la comunidad

Etiquetas Etiquetas0

Page statistics

Pestañas

Tabla de contenidos

Comentarios0
