Pares de operaciones de desplegado/replegado

    Tabla de contenidos
    No headers
    Procedimientos | Referencias

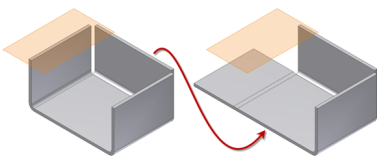

    Algunas operaciones de chapa son más fáciles de crear cuando el modelo es plano. A menudo, estas operaciones pueden atravesar áreas de pliegue de la pieza acabada. Los comandos Desplegar y Replegar permiten:

    • Insertar una operación de desplegado en el historial de operaciones de la pieza para aplanar todos los pliegues y las curvas o únicamente los seleccionados.
    • Añadir operaciones al modelo en el estado aplanado.
    • Insertar una operación de replegado para devolver las operaciones añadidas tras la operación de desplegado al estado plegado original.

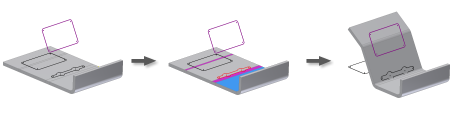

    Puede desplegar o replegar bocetos creados en las caras plegadas o desplegadas de una pieza de chapa. Las cotas de estos bocetos pueden hacer referencia a otras operaciones en estado plegado o desplegado.

    Desplegado frente a desarrollo

    Los modelos plegados aplanados mediante operaciones de desplegado no son equivalentes a los modelos de desarrollo. No se recomienda usar un modelo aplanado mediante operaciones de desplegado para crear dibujos.

    El desarrollo contiene información muy útil sobre los pliegues y los punzonados para la creación de dibujos de fabricación. Utilice el comando Desarrollo para obtener la representación aplanada necesaria para crear un dibujo. Algunas diferencias son: pliegue hacia arriba/abajo, profundidad de punzonado, representación alternativa del punzonado y geometría de desahogo de plegado.

    NotaEn algunos casos, se genera un desarrollo válido que no se despliega con una operación de desplegado.

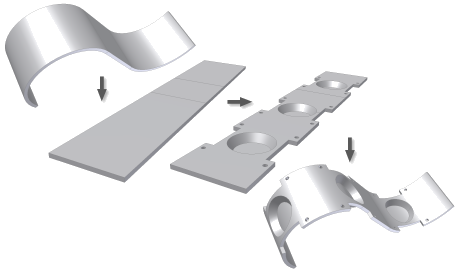

    Deformación de la operación de repujado

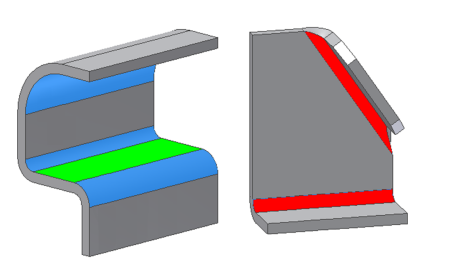

    Las operaciones que se modelan sobre pliegues aplanados, o que entran en contacto con ellos, se deforman cuando se vuelven a plegar. Las operaciones que sobresalen (por arriba o abajo) de la cara de chapa se deforman con respecto a la superficie neutra de la cara de chapa y no con respecto a la geometría que sobresale. Para asegurarse de que la deformación coincide con los resultados de la planta, limite en la medida de lo posible las protuberancias al valor de GROSOR.

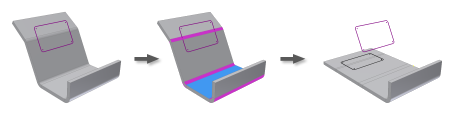

    Creación de boceto sobre pliegues desplegados

    Puede seleccionar caras planas existentes o las caras aplanadas resultantes de pliegues desplegados o caras cuyas curvas se han anulado para poder crear un boceto.

    NotaLos bocetos no consumidos creados en operaciones con curva desplegadas no se pueden seleccionar al crear una operación de replegado.

    Topología de caras fusionadas

    Para permitir crear operaciones en el modelo en estado desplegado, se ha cambiado el modo en que se fusionan las caras.




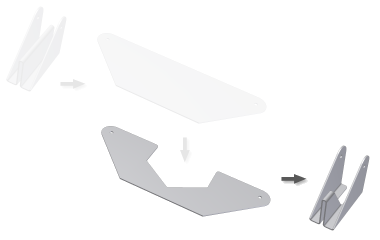

    En versiones previas a la 2010, las caras de aristas coplanares se fusionaban en una sola cara.

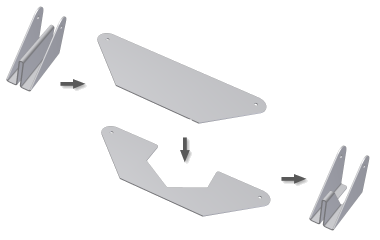

    A partir de la versión 2010, las caras de aristas coplanares ya no se fusionan en una sola cara.

    Las piezas de chapa modeladas antes de la versión R2010 conservan las caras de aristas coplanares fusionadas cuando se abren en R2010. La topología de la cara de arista coplanar se divide en caras individuales tras la adición de una operación de desplegado (mostrada en azul en la ilustración).

    Creación de geometría de trabajo usando operaciones desplegadas

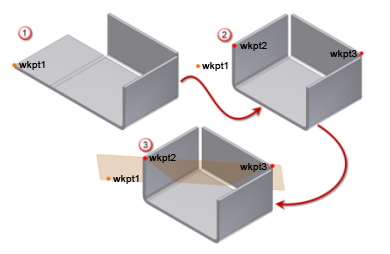

    Opciones que permiten aumentar la geometría de trabajo al añadir operaciones de desplegado o replegado. Los siguientes ejemplos muestran planos de trabajo creados usando operaciones plegadas, desplegadas y una mezcla de plegadas y desplegadas.

    Creado con geometría plegada

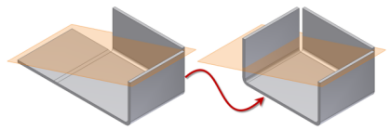

    A la izquierda de la ilustración anterior se puede ver un plano de trabajo creado con operaciones de modelo plegadas. A la derecha de la ilustración se puede ver que el plano de trabajo permanece en el mismo sitio cuando se despliega la operación padre.

    Creado con geometría desplegada

    A la izquierda de la ilustración anterior se puede ver un plano de trabajo creado con operaciones de modelo desplegadas. A la derecha de la ilustración se puede ver que el plano de trabajo permanece en el mismo sitio cuando se repliega la operación padre.

    Creado con geometría plegada y desplegada

    A la izquierda de la ilustración anterior se puede ver un punto de trabajo creado mediante una operación de modelo desplegada. A la derecha de la ilustración se ha creado un segundo punto de trabajo con el mismo vértice de la operación plegada. Se crea un tercer punto de trabajo en otra operación plegada y se crea un plano de trabajo con los tres puntos de trabajo. En la imagen de abajo se puede ver que el plano de trabajo permanece en el mismo sitio cuando se despliega o repliega la operación.

    Despliegue de pliegues en piezas con varias nudosidades

    Inventor permite crear piezas de chapa que contienen sólidos independientes (llamados “nudosidades”). Los pliegues que se seleccionan para una operación de desplegado deben formar parte de la nudosidad que contiene la cara de referencia de desplegado.

    La ilustración muestra la cara de referencia de despliegue seleccionada de color verde. Los pliegues de color azul se despliegan usando la cara de referencia seleccionada. Los pliegues de color rojo no se pueden desplegar usando la cara de referencia seleccionada.

    Transformación de piezas con respecto al origen

    Los comandos Desplegar y Replegar permiten seleccionar de forma manual una referencia estacionaria para la operación de desplegado y para la de replegado posterior. Este proceso de selección manual permite transformar una pieza con respecto a la orientación inicial relativa al origen. Tenga en cuenta la siguiente ilustración que muestra cuatro estados de modelo:

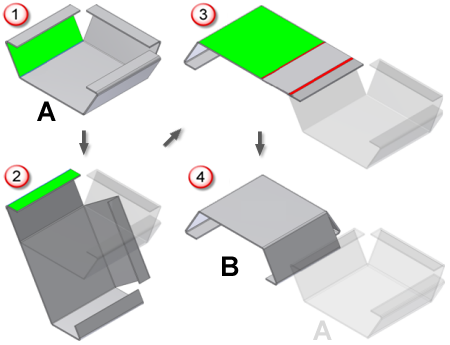

    1. En el estado 1, la pieza se muestra con la orientación “A” y se ha seleccionado la cara verde como referencia estacionaria de un desplegado.
    2. Se añade un segundo desplegado usando la cara verde que se muestra en el estado 2.
    3. Se aplica un replegado a los dos pliegues usando la cara estacionaria de color verde que se muestra en el estado 3.
    4. La orientación “B” es la mostrada en el estado 4.

    La aplicación de operaciones de replegado usando la selección del menú contextual Operación de replegado o el método de opciones de selección automática evita que se produzca este tipo de transformación no deseada.

    Para obtener información adicional sobre estos procedimientos de replegado, consulte Pares de operaciones de desplegado/replegado.

    Procedimientos

    Desplegado de operaciones de chapa

    Si trabaja en un modelo de chapa plegado que tiene al menos una cara plana, utilice el comando Desplegar para desplegar uno o varios pliegues o curvas de chapa con respecto a una cara de referencia. El comando Desplegar añade una operación de desplegado al navegador de piezas de chapa y permite añadir otras operaciones a la sección aplanada del modelo. A continuación, se puede añadir una operación de replegado para replegar todos los pliegues o las curvas que se han desplegado o algunos de ellos.


    1. En la cinta de opciones, pulse ficha Chapa panel Modificar Desplegar.
    2. Pulse una cara o un plano para usarlo como referencia de desplegado.
    3. Pulse las curvas o los pliegues resaltados que desee desplegar. Puede usar Añadir todos los pliegues para seleccionar toda la geometría resaltada.
    4. Obtenga una vista preliminar del estado aplanado y añada o suprima pliegues o curvas para llegar al estado plano deseado.
    5. Puede seleccionar los bocetos no consumidos que también desee desplegar.
    6. Pulse Aceptar.
    ConsejoPara desplegar la mayoría de los pliegues y las curvas (pero no todos), seleccione la opción Añadir todos los pliegues. Presione CTRL y pulse los pliegues y las curvas que no desee desplegar para cancelar su selección.

    Desplegado de operaciones de chapa en curva

    Si el modelo de chapa plegado no contiene ninguna cara plana, utilice el comando Desplegar para desplegar una o varias curvas de chapa con respecto a un plano temporal visible en uno de los extremos del material en curva. El comando Desplegar añade una operación de desplegado al navegador de piezas de chapa. Puede añadir otras operaciones a la sección aplanada del modelo. A continuación, se puede añadir una operación de replegado para replegar todas las curvas desplegadas o algunas de ellas.


    1. En la cinta de opciones, pulse ficha Chapa panel Modificar Desplegar.
    2. Pulse uno de los planos temporales visibles en los extremos para usarlo como referencia de desplegado.
    3. Pulse las curvas resaltadas que desea desplegar. Puede usar Añadir todos los pliegues para seleccionar toda la geometría resaltada.
    4. Obtenga una vista preliminar del estado aplanado y añada o suprima curvas para llegar al estado plano deseado.
    5. Puede seleccionar los bocetos no consumidos que también desee desplegar.
    6. Pulse Aceptar.

    Desplegado de un boceto con una operación de chapa

    Si trabaja en un modelo de chapa plegado que tiene al menos una cara plana, utilice el comando Desplegar para desplegar uno o varios pliegues o curvas de chapa con respecto a una cara de referencia. El comando Desplegar añade una operación de desplegado al navegador de piezas de chapa. Puede añadir otras operaciones a la sección aplanada del modelo. A continuación, se puede añadir una operación de replegado para replegar todos los pliegues o las curvas que se han desplegado o algunos de ellos.

    Los bocetos no consumidos situados sobre las caras que se van a desplegar se pueden seleccionar y copiar en la cara desplegada. El boceto original puede conservarse en la vista, o bien eliminarse. Los bocetos copiados aparecen en el navegador como hijos de la operación de desplegado.


    1. En la cinta de opciones, pulse ficha Chapa panel Modificar Desplegar.
    2. Pulse una cara o un plano para usarlo como referencia de desplegado.
    3. Pulse las curvas o los pliegues resaltados que desee desplegar. Puede usar Añadir todos los pliegues para seleccionar toda la geometría resaltada.
    4. Obtenga una vista preliminar del estado aplanado y añada o suprima pliegues o curvas para llegar al estado plano deseado.
    5. Pulse la flecha situada junto a Bocetos para seleccionar un boceto.
    6. Seleccione los bocetos no consumidos que le gustaría desplegar.
    7. Puede activar o desactivar la casilla de verificación El padre está visible para visualizar u ocultar el boceto padre tras el desplegado.
    8. Pulse Aceptar.

    Replegado de operaciones de chapa

    Si trabaja en un modelo de chapa plegado que tiene al menos una operación de desplegado en el estado desplegado, utilice el comando Replegar para replegar uno o varios pliegues o curvas de chapa con respecto a una cara de referencia. El comando Replegar añade una operación de replegado al navegador de piezas de chapa y permite añadir otras operaciones al modelo plegado. Las operaciones de replegado sólo se pueden añadir a modelos de chapa que contienen una operación de desplegado en un estado desplegado.

    Se describen tres métodos:

    Método de selección con la opción Operación de replegado del menú contextual:

    1. Pulse con el botón derecho del ratón en la operación de desplegado que desee replegar en el navegador.
    2. Pulse Operación de replegado.

    La operación de desplegado seleccionada se vuelve a replegar de forma automática (usando la referencia estacionaria seleccionada originalmente) y la nueva operación de replegado aparece justo encima del marcador Fin de plegado.

    Método de opciones de selección automática:

    1. En la cinta de opciones, pulse ficha Chapa panel Modificar Replegar.
    2. Pulse la operación de desplegado que desea replegar en el navegador. Los pliegues y la referencia estacionaria designados originalmente se seleccionan de forma automática para replegarlos.
    3. Puede pulsar otros pliegues u otras curvas individuales para replegarlos. Nota: los pliegues (o las curvas) añadidos cuando el marcador Fin de plegado se encontraba sobre la operación de desplegado seleccionada no se designan automáticamente.
    4. Puede seleccionar los bocetos no consumidos para replegarlos.
    5. Pulse Aceptar.
    Método general:

    1. En la cinta de opciones, pulse ficha Chapa panel Modificar Replegar.
    2. Pulse la cara o el plano que desee usar como referencia de replegado.
    3. Pulse las curvas o los pliegues resaltados que desee replegar. Puede usar Añadir todos los pliegues para seleccionar toda la geometría resaltada.
    4. Obtenga una vista preliminar del estado replegado y añada o suprima pliegues o curvas para llegar al estado de modelo plegado deseado.
    5. Puede seleccionar los bocetos no consumidos para replegarlos.
    6. Pulse Aceptar.
    ConsejoPara replegar la mayoría de los pliegues y las curvas (pero no todos), seleccione Añadir todos los pliegues. A continuación, presione CTRL y pulse los pliegues y las curvas que no desee replegar para cancelar su selección.

    Replegado de operaciones de chapa en curva

    Si trabaja con un modelo de chapa plegado sin caras planas que tiene al menos una operación de curva en el estado desplegado, utilice el comando Replegar para replegar una o varias curvas de chapa con respecto a un plano temporal mostrado en uno de los extremos del material en curva. El comando Replegar añade una operación de replegado al navegador de piezas de chapa y permite añadir otras operaciones al modelo plegado. Las operaciones de replegado sólo se pueden añadir a modelos de chapa que contienen una operación de desplegado en un estado desplegado.

    NotaNo se permite el replegado de bocetos no consumidos creados sobre operaciones de curva desplegadas.
    Método de selección con la opción Operación de replegado del menú contextual:

    1. Pulse con el botón derecho del ratón en la operación de desplegado a la que desea volver a aplicar una curva en el navegador.
    2. Pulse Operación de replegado.

    A la operación de desplegado seleccionada se le vuelve a aplicar una curva de forma automática (usando la referencia estacionaria seleccionada originalmente) y la nueva operación de replegado aparece justo encima del marcador Fin de plegado.

    Método de opciones de selección automática:

    1. En la cinta de opciones, pulse ficha Chapa panel Modificar Replegar.
    2. Pulse la operación de desplegado a la que desea volver a aplicar una curva en el navegador. Las curvas y la referencia estacionaria seleccionadas originalmente se designan de forma automática para replegarlas.
    3. Puede pulsar otros pliegues u otras curvas individuales para replegarlos. Nota: los pliegues (o las curvas) añadidos cuando el marcador Fin de plegado se encontraba sobre la operación de desplegado seleccionada no se designan automáticamente.
    4. Pulse Aceptar.
    Método general:

    1. En la cinta de opciones, pulse ficha Chapa panel Modificar Replegar.
    2. Pulse uno de los planos temporales visibles en los extremos para usarlo como referencia de replegado.
    3. Pulse las curvas resaltadas que desee replegar. Puede usar Añadir todos los pliegues para seleccionar toda la geometría resaltada.
    4. Obtenga una vista preliminar del estado replegado y añada o suprima curvas para llegar al resultado plegado deseado.
    5. Pulse Aceptar.

    Replegado de un boceto con una operación de chapa

    Si trabaja en un modelo de chapa plegado que tiene:

    • al menos una operación de desplegado en el estado desplegado
    • al menos un boceto creado en la cara de una operación desplegada

    utilice el comando Replegar para replegar uno o varios pliegues o curvas de chapa con respecto a una cara de referencia. El comando Replegar añade una operación de replegado al navegador de piezas de chapa. Tras una operación de replegado (en el historial del navegador), puede añadir otras operaciones al modelo plegado. Las operaciones de replegado sólo se pueden añadir a modelos de chapa que contienen una operación de desplegado en un estado desplegado.

    Los bocetos creados sobre caras desplegadas se pueden seleccionar y copiar en la cara replegada. El boceto original puede conservarse en la vista, o bien eliminarse. Los bocetos copiados aparecen en el navegador como hijos de la operación de replegado.


    1. En la cinta de opciones, pulse ficha Chapa panel Modificar Replegar.
    2. Pulse la cara o el plano que desee usar como referencia de replegado.
    3. Pulse las curvas o los pliegues resaltados que desee replegar. Puede usar Añadir todos los pliegues para seleccionar toda la geometría resaltada.
    4. Obtenga una vista preliminar del estado replegado y añada o suprima pliegues o curvas para llegar al estado de modelo plegado deseado.
    5. Pulse la flecha situada junto a Bocetos para seleccionar un boceto.
    6. Seleccione los bocetos no consumidos que también desee replegar.
    7. Puede activar o desactivar la casilla de verificación El padre está visible para visualizar u ocultar el boceto padre tras el replegado.
    8. Pulse Aceptar.

    Referencias

    Referencia del desplegado/replegado de chapa

    El cuadro de diálogo que aparece durante el flujo de trabajo de desplegado o replegado difiere únicamente en la identificación de las funciones como Desplegar o Replegar. En esta sección de referencia se cubren ambos cuadros de diálogo. El cuadro de diálogo contiene tres secciones de selección, una ilustración contextual y un conjunto de comandos en la parte inferior.

    Acceso:


    En la cinta de opciones, pulse ficha Chapa panel Modificar Desplegar

    o haga clic en ficha Chapa panel Modificar Replegar

    Referencia de desplegado o replegado (A)


    Utilice este comando de selección para elegir la cara o el plano de referencia que se va a usar para definir la referencia con respecto a la que los pliegues o las curvas se desplegarán o replegarán. Esta referencia se identifica con la letra A en la ilustración situada a la derecha del cuadro de diálogo. Cuando se accede al flujo de trabajo, este comando está habilitado por defecto.

    Desplegar o Replegar geometría (B)


    Utilice este comando de selección para designar las operaciones de pliegue o curva que desee desplegar o replegar. La geometría que se puede seleccionar con este comando se identifica con la letra B en la ilustración situada a la derecha del cuadro de diálogo. Este comando no se habilita hasta que se selecciona una referencia.



    Utilice este comando de selección para designar todas las operaciones de pliegue o curva que desee desplegar o replegar. La geometría que se puede seleccionar con este comando se identifica con la letra B en la ilustración situada a la derecha del cuadro de diálogo. Este comando no se habilita hasta que se selecciona una referencia.

    Bocetos (C)


    Utilice este comando de selección para seleccionar los bocetos no consumidos que desee desplegar o replegar. La geometría de boceto que se puede seleccionar con este comando se identifica con la letra C en la ilustración situada a la derecha del cuadro de diálogo. Este comando no se habilita hasta que se selecciona la geometría de desplegado o replegado.

      El padre está visible: cuando se despliega un boceto, se crea un copia del boceto y se muestra en el estado aplanado. El boceto original (o padre) permanece en la posición plegada. Active esta opción para visualizar tanto el boceto original (posición plegada) como la copia desplegada del boceto.



    Panel de imagen (cuadro de diálogo)


    Los cuadros de diálogo Desplegar y Replegar muestran una imagen que cambia en función de la geometría disponible.






    Desplegar: hay caras planas

    Desplegar: no hay caras planas

    Replegar: hay caras planas

    Replegar: no hay caras planas





    Desplegar: curva de contorno

    Replegar: curva de contorno




    Activar/Desactivar vista preliminar de operación: activa o desactiva la vista preliminar del resultado del plegado o el desplegado.

    Aceptar

    Crea (o modifica) un desplegado o replegado usando los valores especificados y cierra el cuadro de diálogo.

    Cancelar

    Ignora cualquier modificación realizada en los parámetros o las opciones y cierra el cuadro de diálogo.

    Aplicar

    Crea (o modifica) un desplegado o replegado usando los valores especificados y deja el cuadro de diálogo abierto para seguir trabajando con él.
