Esbozo

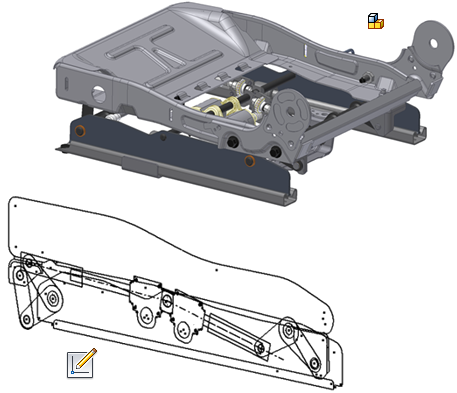

El esbozo es el documento raíz del diseño. Se crea un esbozo que representa el ensamblaje, el subensamblaje, la planta del suelo, etc. El esbozo usa la geometría de boceto 2D para representar los componentes del diseño. Utilice el boceto para definir la posición de los componentes y evaluar la viabilidad del diseño. Cuando las representaciones de los componentes del esbozo derivan en modelos de ensamblaje y pieza, se conserva la asociatividad entre el esbozo y los componentes. Por tanto, si se cambia la representación del esbozo o componente, los modelos 3D se actualizan con esos cambios.

Otro aspecto interesante del esbozo, cuando se usa Crear componentes con bloques de boceto, es que permite cambiar la disposición de los componentes sin necesidad de actualizar los propios componentes. Si trabaja con el paquete de diseño de un ensamblaje grande, esta eliminación de revisiones innecesarias facilita la administración del diseño desde el concepto hasta la fabricación.

Procedimientos

Creación del esbozo

Puede crear un esbozo en un boceto de pieza 2D. El esbozo usa geometría de boceto 2D para representar la huella y los componentes del diseño. Los bloques de boceto se usan para agrupar la geometría en formas rígidas que se repiten en el diseño. Además, puede definir bloques de boceto anidados e insertar ejemplares flexibles de estos bloques para explorar la cinemática de un diseño.

En un archivo de pieza, sólo tiene que crear un boceto 2D para iniciar el esbozo. Si está en un archivo de ensamblaje, puede iniciar un esbozo con el comando Crear esbozo. Este comando crea una pieza en el ensamblaje y realiza una edición in situ de la pieza para que sea posible crear el boceto del esbozo.

Añada y restrinja geometría al boceto para representar el esbozo del diseño. Una vez que el esbozo haya evolucionado, use los comandos Crear componentes y Crear pieza para derivar nuevos archivos de pieza y ensamblaje de los bloques de boceto seleccionados.

Referencias

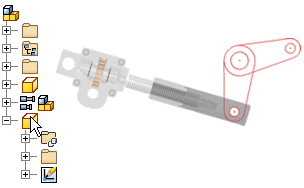

Crear esbozo

Crea una pieza de esbozo en un ensamblaje.

Acceso:
	Cinta de opciones: ficha Ensamblar grupo Componente Crear esbozo

Nuevo nombre de esbozo	Especifique el nombre del nuevo archivo de pieza.
Plantilla	Seleccione o busque la plantilla de pieza con la que desea crear el nuevo archivo.
Ubicación del nuevo archivo	Introduzca o busque la ubicación en la que se guardará el nuevo archivo.
