iCopy

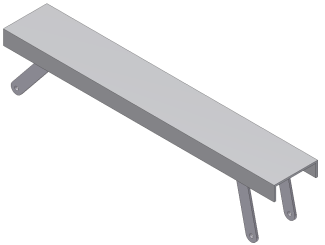

El resultado de una sola iCopy se inserta en el ensamblaje de destino.

1. Pulse ficha Ensamblarpanel Componente iCopyen la cinta de opciones.
2. Seleccione la plantilla de iCopy en el cuadro de diálogo Seleccionar ensamblaje de origen y pulse Abrir.
3. En el cuadro de diálogo Restringir iCopy, pulse Única copia.
4. Para cada geometría utilizada para colocar la iCopy:
   • Pulse el campo Geometría / Valor si no está activo.
   • Seleccione la geometría en el ensamblaje de destino.
5. Modifique los parámetros según sea necesario.
6. Pulse Siguiente.
7. Si en la plantilla de iCopy hay componentes que se pueden reutilizar, aparece el cuadro de diálogo Copiar / Reutilizar componentes de iCopy. También puede pulsar el icono de estado que hay junto a un determinado componente e ir alternando entre las opciones de estado.

   	Crea una copia del componente del resultado de iCopy. Cada componente copiado se guarda en un archivo nuevo, que no está asociado al archivo de origen.
   	Crea un ejemplar en el los resultados de iCopy. Todos los resultados de iCopy hacen referencia al mismo archivo.
   	Excluye el subensamblaje o la pieza de la operación de iCopy.

8. Si es preciso, desactive la casilla de verificación Reutilizar contenido normalizado y piezas de la familia para poder copiar iParts y componentes de biblioteca.
9. Pulse Siguiente para continuar en el cuadro de diálogo iCopy: nombres de archivo, o pulse Atrás para retroceder al cuadro de diálogo Restringir iCopy.
10. En el cuadro de diálogo iCopy: nombres de archivo, revise los archivos copiados y realice los cambios necesarios:
    • Pulse el cuadro Nuevo nombre para editar el nombre del archivo. Pulse la columna Nuevo nombre con el botón derecho del ratón y elija Buscar para buscar en los nombres de archivo de la lista, o bien elija Reemplazar para buscar y reemplazar una cadena.
    • Pulse el cuadro Ubicación para cambiar la ubicación de Ruta de destino a Ruta de origen o Ruta de usuario. Si selecciona Ruta de usuario, pulse el botón Examinar para seleccionar una ubicación.

      En general, mantenga la ruta por defecto para que el archivo se pueda encontrar cuando se vuelva a abrir el ensamblaje.

    • En el cuadro Plan de denominación, seleccione Prefijo o Sufijo, y escriba el texto que desee. Pulse Aplicar para establecer los nombres de archivo o pulse Revertir para restablecer los nombres por defecto.
11. Pulse Aceptar para crear e insertar el resultado de iCopy. Pulse Aplicar para insertar el resultado de iCopy y volver al cuadro de diálogo Restringir iCopy. Pulse Anterior para volver al cuadro de diálogo anterior.

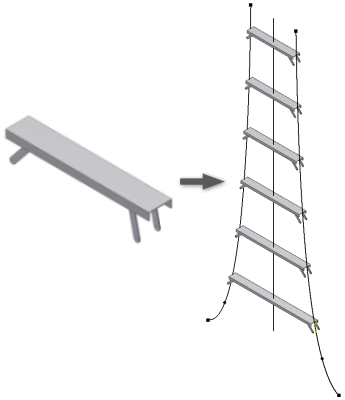

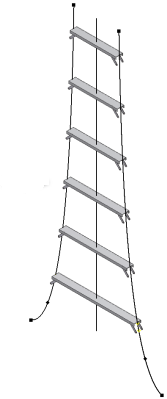

Un patrón de resultados de iCopy se inserta en el ensamblaje de destino. El patrón se basa en el plano de trabajo y una ruta seleccionada.

1. Pulse ficha Ensamblarpanel Componente iCopy en la cinta de opciones.
2. Seleccione la plantilla de iCopy en el cuadro de diálogo Seleccionar ensamblaje de origen y pulse Abrir.
3. En el cuadro de diálogo Restringir iCopy, pulse la ficha Patrón de ruta.
4. Para cada entrada de geometría:
   • Pulse el campo Valor / Geometría si no está activo.
   • Seleccione la geometría en el ensamblaje de destino.
   • El raíl se selecciona automáticamente. Pulse el campo Raíl para especificar otro raíl. La geometría utilizada para colocar la iCopy tiene aplicado un patrón en los raíles asociados.
5. Modifique los parámetros según sea necesario.
6. Seleccione la ruta del patrón del plano de trabajo. Este patrón controla la inserción de los resultados de iCopy.
7. Seleccione el plano de trabajo para controlar la inserción de los resultados de iCopy.
8. Especifique el número de resultados que se van a crear.
9. Especifique la distancia entre los resultados.
10. Si es necesario, Pulse (Cambiar) para modificar la dirección del patrón.
11. Pulse Siguiente.
12. Si en la plantilla de iCopy hay componentes que se pueden reutilizar, aparece el cuadro de diálogo Copiar / Reutilizar componentes de iCopy. También puede pulsar el icono de estado que hay junto a un determinado componente e ir alternando entre las opciones de estado.

    	Crea una copia del componente del resultado de iCopy. Cada componente copiado se guarda en un archivo nuevo, que no está asociado al archivo de origen.
    	Crea un ejemplar en el los resultados de iCopy. Todos los resultados de iCopy hacen referencia al mismo archivo.
    	Excluye el subensamblaje o la pieza de la operación de iCopy.

13. Si es preciso, desactive la casilla de verificación Reutilizar contenido normalizado y piezas de la familia para poder copiar iParts y componentes de biblioteca.
14. Pulse Siguiente para continuar en el cuadro de diálogo iCopy: nombres de archivo, o pulse Atrás para retroceder al cuadro de diálogo Restringir iCopy.
15. En el cuadro de diálogo iCopy: nombres de archivo, revise los archivos copiados y realice los cambios necesarios:
    • Pulse el cuadro Nuevo nombre para editar el nombre del archivo. Pulse la columna Nuevo nombre con el botón derecho del ratón y elija Buscar para buscar en los nombres de archivo de la lista, o bien elija Reemplazar para buscar y reemplazar una cadena.
    • Si Nombres de archivo únicos está desactivado, cualquier cambio en el nombre de archivo de origen se desplaza a las copias. Si Nombres de archivo únicos está activado, los nombres de archivo de resultados de iCopy se pueden modificar de forma independiente.
    • Pulse el cuadro Ubicación para cambiar la ubicación de Ruta de destino a Ruta de origen o Ruta de usuario. Si selecciona Ruta de usuario, pulse el botón Examinar para seleccionar una ubicación.

      En general, mantenga la ruta por defecto para que el archivo se pueda encontrar cuando se vuelva a abrir el ensamblaje.

    • En el cuadro Plan de denominación, seleccione Prefijo o Sufijo, y escriba el texto que desee. Pulse Aplicar para establecer los nombres de archivo o pulse Revertir para restablecer los nombres por defecto.
16. Pulse Aceptar para crear e insertar el resultado de iCopy. Pulse Aplicar para insertar el resultado de iCopy y volver al cuadro de diálogo Restringir iCopy. Pulse Anterior para volver al cuadro de diálogo anterior.

Un patrón de resultados de iCopy se inserta en el ensamblaje de destino. El patrón está asociado a un patrón de operaciones en el ensamblaje de destino. El patrón de operaciones debe contener el mismo tipo de geometría (punto, línea, etc.) que se ha utilizado para crear la plantilla de iCopy.

1. Pulse ficha Ensamblarpanel Componente iCopyen la cinta de opciones.
2. Seleccione la plantilla de iCopy en el cuadro de diálogo Seleccionar ensamblaje de origen y pulse Abrir.
3. En el cuadro de diálogo Restringir iCopy, pulse la ficha Patrón de operación. Pulse Aceptar en el cuadro de diálogo de advertencia para continuar.
4. Para cada entrada de geometría:
   • Pulse el campo Valor / Geometría si no está activo.
   • Seleccione el patrón de operación al que asociar la geometría.
   • (Opcional) Seleccione la incidencia inicial.
5. Seleccione el patrón principal. El patrón principal controla el número de incidencias.
6. Modifique los parámetros según sea necesario.
7. El número del patrón se rellena según el patrón principal. Puede cambiar el número si es necesario.
8. Si es necesario, Pulse (Cambiar) para modificar la dirección del patrón.
9. Pulse para expandir el cuadro de diálogo y desactivar incidencias que no sean necesarias.
10. Pulse Siguiente.
11. Si en la plantilla de iCopy hay componentes que se pueden reutilizar, aparece el cuadro de diálogo Copiar / Reutilizar componentes de iCopy. También puede pulsar el icono de estado que hay junto a un determinado componente e ir alternando entre las opciones de estado.

    	Crea una copia del componente del resultado de iCopy. Cada componente copiado se guarda en un archivo nuevo, que no está asociado al archivo de origen.
    	Crea un ejemplar en el los resultados de iCopy. Todos los resultados de iCopy hacen referencia al mismo archivo.
    	Excluye el subensamblaje o la pieza de la operación de iCopy.

12. Si es preciso, desactive la casilla de verificación Reutilizar contenido normalizado y piezas de la familia para poder copiar iParts y componentes de biblioteca.
13. Pulse Siguiente para continuar en el cuadro de diálogo iCopy: nombres de archivo, o pulse Atrás para retroceder al cuadro de diálogo Restringir iCopy.
14. En el cuadro de diálogo iCopy: nombres de archivo, revise los archivos copiados y realice los cambios necesarios:
    • Pulse el cuadro Nuevo nombre para editar el nombre del archivo. Pulse la columna Nuevo nombre con el botón derecho del ratón y elija Buscar para buscar en los nombres de archivo de la lista, o bien elija Reemplazar para buscar y reemplazar una cadena.
    • Si Nombres de archivo únicos está desactivado, cualquier cambio en el nombre de archivo de origen se desplaza a las copias. Si Nombres de archivo únicos está activado, los nombres de archivo de resultados de iCopy se pueden modificar de forma independiente.
    • Pulse el cuadro Ubicación para cambiar la ubicación de Ruta de destino a Ruta de origen o Ruta de usuario. Si selecciona Ruta de usuario, pulse el botón Examinar para seleccionar una ubicación.

      En general, mantenga la ruta por defecto para que el archivo se pueda encontrar cuando se vuelva a abrir el ensamblaje.

    • En el cuadro Plan de denominación, seleccione Prefijo o Sufijo, y escriba el texto que desee. Pulse Aplicar para establecer los nombres de archivo o pulse Revertir para restablecer los nombres por defecto.
15. Pulse Aceptar para crear e insertar el resultado de iCopy. Pulse Aplicar para insertar el resultado de iCopy y volver al cuadro de diálogo Restringir iCopy. Pulse Anterior para volver al cuadro de diálogo anterior.
