Componentes de ensamblaje simétricos

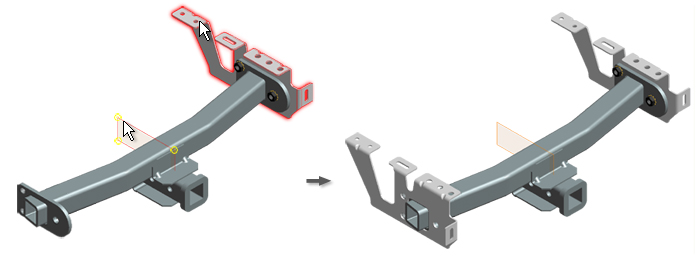

El comando Simetría crea versiones reflejadas de los componentes.

¿Qué métodos existen para crear una imagen simétrica de los componentes?

¿Qué objetos se incluyen en las operaciones de simetría?

Para empezar, abra el ensamblaje del que desea crear un ejemplar simétrico.

1. En la cinta de opciones, pulse ficha Ensamblarpanel ComponenteSimetría.
2. En la ventana gráfica o en el navegador de ensamblajes, seleccione los componentes correspondientes. El ensamblaje y sus componentes aparecen en el navegador del cuadro de diálogo Componentes de simetrías: Nombres de archivo.

   Si lo prefiere, haga la simetría de todo el ensamblaje, seleccionando el ensamblaje de nivel superior.

3. En el cuadro de diálogo Hacer simetría de componentes: estado, pulse Plano de simetría y, a continuación, seleccione la referencia plana correspondiente en la ventana gráfica o en el navegador de ensamblajes.

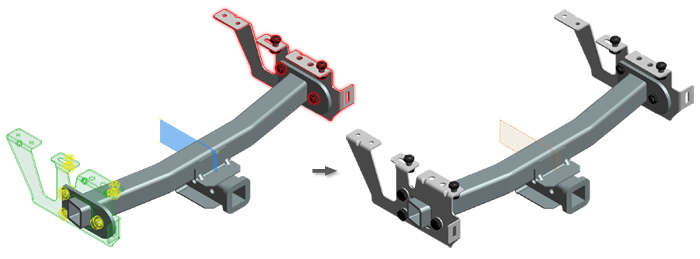

4. Utilice los botones de estado situados en la parte superior del cuadro de diálogo para cambiar el estado de todos los componentes seleccionados. Puede pulsar el icono de estado que hay junto a un componente individual y pasar de una opción de estado a otra.

   	Crea un ejemplar simétrico en el archivo de ensamblaje actual o en uno nuevo.
   	Crea un ejemplar en el archivo de ensamblaje actual o en uno nuevo.
   	Excluye un subensamblaje o una pieza de la operación de simetría.

5. Para cambiar la orientación de un componente reutilizado, pulse el componente con el botón derecho y seleccione un plano alternativo.
6. Pulse Más para seleccionar opciones de vista preliminar y especificar cómo se deben tratar los componentes de la biblioteca de contenido y, a continuación, pulse Aceptar:
   • Si es necesario, desactive la casilla de selección Reutilizar contenido normalizado y piezas de la familia para activar el estado simétrico de los componentes de la biblioteca. Por defecto, las piezas de la biblioteca se reutilizan en el archivo de ensamblaje simétrico.
   • En Vista preliminar de componentes, seleccione las casillas de verificación para mostrar el estado de visualización de los componentes simétricos, componentes reutilizados o contenido normalizado en el "color fantasma" en la ventana gráfica.
7. Pulse Siguiente para abrir el cuadro de diálogo Componentes de simetrías: Nombres de archivo.
8. Revise los archivos copiados y realice los cambios necesarios:
   • Pulse el cuadro Nuevo nombre para editar el nombre del archivo. Pulse la columna Nuevo nombre con el botón derecho del ratón y elija Buscar para buscar en los nombres de archivo de la lista, o bien elija Reemplazar para buscar y reemplazar una cadena.
   • Pulse con el botón derecho del ratón el cuadro Ubicación del archivo para cambiar la ubicación de Ruta de origen a Espacio de trabajo o a Ruta de usuario. Si selecciona Ruta de usuario, pulse el cuadro Ubicación del archivo y defina la ruta. En general, mantenga la ruta por defecto para que el archivo se pueda encontrar cuando se vuelva a abrir el ensamblaje.
9. En el cuadro Plan de denominación:
   • Seleccione la casilla de verificación Prefijo y escriba un prefijo, si es necesario.
   • Seleccione la casilla de verificación Incremento para añadir un índice a todos los archivos. Los archivos que ya tienen un índice se incrementan en uno.
   • Acepte el sufijo por defecto (_SIM) o introduzca otro. Desactive la casilla de verificación para eliminarlo.
10. Pulse Aplicar para actualizar los nombres de archivo. Si es necesario, pulse Revertir para volver a los valores originales.
11. En el cuadro Destino de componente, elija uno:
    • Pulse Insertar en ensamblaje para colocar los componentes en el ensamblaje actual o en un nuevo archivo de ensamblaje.
    • Pulse Abrir en nueva ventana para abrir un nuevo archivo de ensamblaje y dejar el ensamblaje de edición sin cambios.
12. Pulse Volver a selección para cambiar el estado o seleccionar nuevos componentes. De lo contrario, pulse Aceptar para aceptar y cerrar el cuadro de diálogo.

Utilice el comando Derivar para crear una pieza simétrica. Este comando crea un archivo de pieza basado en otro archivo. Se hace referencia al archivo de origen en el nuevo componente y se crea una pieza derivada. Cualquier cambio realizado en el archivo de origen se aplica también a la pieza derivada. Los cambios se muestran en la versión simétrica si se vuelve a abrir el archivo o se pulsa Actualizar.

Para empezar, cree un archivo de pieza y pulse Volver en la Barra de herramientas de acceso rápido para cerrar el boceto por defecto.

1. En la cinta de opciones, pulse ficha Administrar panel Insertar comando Derivar. En el cuadro de diálogo Abrir, busque el archivo de pieza (.ipt) que desee utilizar como componente base y pulse Abrir. (Compruebe que el archivo de origen está contenido en el archivo de proyecto mientras se define la referencia entre los dos archivos.)
2. En el cuadro de diálogo Pieza derivada, active la casilla de verificación Hacer simetría y pulse Aceptar.

   Añada todas las operaciones adicionales a la versión de simetría que no aparezcan en el archivo de origen.

   Notalos cambios realizados en la pieza derivada no afectan al archivo de origen.
3. Guarde la pieza de simetría.
