Descripción de las restricciones de ensamblaje

Una restricción de coincidencia coloca los componentes seleccionados frente a frente o con las caras niveladas. La geometría seleccionada es normalmente una cara de componente, pero también puede seleccionar curvas, planos, aristas o puntos.

Las restricciones de coincidencia se pueden insertar de tres modos:

• En la cinta de opciones, use la ficha Ensamblar panel PosiciónRestringir para insertar una restricción de coincidencia entre dos componentes del ensamblaje.
• En la cinta de opciones, use la ficha Ensamblarpanel PosiciónEnsamblar para insertar una restricción de coincidencia entre dos componentes del ensamblaje.
• Con la tecla ALT pulsada, arrastre un componente a la posición deseada para insertar automáticamente una restricción de coincidencia.

Para empezar, inserte los componentes que desea restringir en un archivo de ensamblaje.

Para usar Restringir para insertar restricciones de coincidencia o de nivelación

En la cinta de opciones, pulse ficha Ensamblar panel Posición Restringir .

En la ficha Ensamblaje, el tipo se define por defecto como coincidencia. Si es necesario, pulse Coincidencia. Seleccione la casilla de verificación Predecir desfase y orientación si los componentes están cerca de la posición deseada. El desfase el la distancia entre los componentes seleccionados. La distancia actual se introduce automáticamente en el campo Desfase. La orientación define la solución de coincidencia o de nivelación. Si los componentes son paralelos y las normales de superficie son opuestas (lo cual se indica mediante flechas), la solución de restricción se configura como Coincidencia. De lo contrario, la solución de restricción se define como Nivelación. Seleccione el primer punto, curva, cara u operación de trabajo. Si es necesario, pulse Primera selección para activar la selección. Utilice Seleccionar otro para recorrer la geometría. Seleccione la geometría que desee hacer coincidir con la primera. Si es necesario, pulse Segunda selección para activar la selección. Utilice Seleccionar otro para recorrer la geometría. En el cuadro Soluciones, seleccione una de las siguientes opciones: Pulse Coincidencia para restringir la geometría frente a frente (o para hacer las curvas, los planos, las aristas o los puntos coincidentes). Pulse Nivelación para restringir las caras o los planos para que sean de nivelación. Especifique un valor de desfase diferente, según sea necesario. Para cambiar el nombre de la restricción o definir límites, pulse el botón Más. En el cuadro Nombre, escriba un nombre de restricción o déjelo en blanco para crear un nombre por defecto automáticamente. Marque Máxima y escriba un valor para especificar la posición máxima de límite. Marque Mínima y escriba un valor para especificar la posición mínima de límite. Marque Utilizar desfase como posición de apoyo y escriba el valor deseado en el cuadro de valor de desfase para especificar la posición de apoyo. Desactive la casilla de selección para eliminar los límites. Los valores se mantienen en estado inactivo. Si la casilla Previsualizar está activada, observe los efectos de la restricción aplicada. Si alguno de los componentes es adaptativo, no se podrá obtener una vista preliminar de las restricciones. Opte por una de las posibilidades siguientes: Pulse Aplicar para seguir insertando restricciones. Pulse Aceptar para crear la restricción y cerrar el cuadro de diálogo. Mostrar cómo se crea una restricción de coincidencia

Para usar Ensamblar para insertar restricciones de coincidencia o de nivelación

En la cinta de opciones, pulse ficha Ensamblarpanel PosiciónEnsamblar.

Seleccione un punto, una curva, una cara o una operación de trabajo en el componente que cambia de posición. Seleccione un punto, una curva, una cara o una operación de trabajo en el componente que permanece en su posición. Introduzca un desfase, si procede. Cambie la solución de Coincidencia a Nivelación para invertir la dirección del primer componente. Opte por una de las posibilidades siguientes: Pulse Aplicar y siga definiendo restricciones. Pulse Aceptar para crear las restricciones y cerrar el comando Ensamblar. Haga clic en Deshacer para suprimir las selecciones y continuar definiendo las restricciones.

Para arrastrar un componente a una posición e insertar una restricción de coincidencia

Modo cinemático para restricciones convertidas

Use los comandos Restringir o Ensamblar para insertar una restricción de ángulo entre dos componentes del ensamblaje. Una restricción de ángulo controla el ángulo entre las aristas o caras planas.

Para empezar, inserte los componentes que desea restringir en un archivo de ensamblaje.

Utilice Restringir para insertar restricciones de ángulo

	En la cinta de opciones, pulse ficha Ensamblar panel Posición Restringir .
	En la ficha Ensamblaje, en el cuadro Tipo, pulse Ángulo. Seleccione la casilla de verificación Predecir desfase y orientación si los componentes están cerca de la posición deseada. El ángulo actual entre las selecciones se introduce automáticamente en el campo Ángulo. Designe la primera cara o arista. Si es necesario, pulse Primera selección para activar la selección. Haga clic en la segunda cara o arista que desea restringir respecto a la primera selección. Si es necesario, pulse Segunda selección para activar la selección. Cuando se utiliza la opción Vector de referencia explícito, aparece un tercer comando de selección. Selecciona una cara, una arista lineal, un plano de trabajo o un eje de trabajo. La selección indica la dirección del producto vectorial (eje Z) de los vectores de las dos primeras selecciones. Si es necesario, pulse Tercera selección para activar la selección. NotaPara obtener unos resultados óptimos, realice la tercera selección en un componente estacionario. En el cuadro Solución, seleccione la solución adecuada: Pulse Ángulo dirigido para aplicar en todos los casos la regla de la mano derecha. En algunos casos, como cero o 180°, puede cambiar en la dirección opuesta. Deduce el eje Z o el producto vectorial. Pulse Ángulo no dirigido para aplicar la regla. Si la posición resuelta se asemeja más a la última posición calculada, el comportamiento por defecto es aplicar la regla de la izquierda. Deduce el eje Z o el producto vectorial. Pulse Vector de referencia explícito para definir por selección el eje Z o el producto vectorial de las dos primeras selecciones. En el cuadro Ángulo, introduzca un valor de ángulo diferente si lo desea.
	Para cambiar el nombre de la restricción o definir límites, pulse el botón Más. En el cuadro Nombre, escriba un nombre de restricción o déjelo en blanco para crear un nombre por defecto automáticamente. Marque Máxima y escriba un valor para especificar la posición máxima de límite. Marque Mínima y escriba un valor para especificar la posición mínima de límite. Marque Utilizar desfase como posición de apoyo y escriba el valor deseado en el cuadro de valor de desfase para especificar la posición de apoyo. Desactive la casilla de selección para eliminar los límites. Los valores se mantienen en estado inactivo. NotaLas siguientes reglas se aplican a los límites: Los límites no están disponibles para Ángulo dirigido. Si la combinación total no supera los 180 grados, los límites admitidos de ángulo no dirigido son de -180 a 180 grados. Si la combinación total no supera los 360 grados. Los límites de vector de referencia explícitos admitidos van de -360 a 360 grados. Si la casilla Previsualizar está activada, observe los efectos de la restricción aplicada. Si alguno de los componentes es adaptativo, no se podrá obtener una vista preliminar de las restricciones. Pulse Aplicar para seguir insertando restricciones o Aceptar para crear la restricción y cerrar el cuadro de diálogo. Mostrar cómo se crea una restricción de ángulo

Utilice Ensamblar para insertar restricciones de ángulo dirigido

Use los comandos Restringir o Ensamblar para insertar una restricción de tangencia entre los componentes del ensamblaje. Una restricción de tangente sitúa las caras, planos, cilindros, esferas, conos y splines con regla de forma tangente entre sí.

Para empezar, inserte los componentes que desea restringir en un archivo de ensamblaje.

Utilice Restringir para insertar restricciones de tangencia

En la cinta de opciones, pulse ficha Ensamblar panel Posición Restringir .

En el cuadro de diálogo, en Tipo, pulse Tangente. Seleccione la primera cara, curva o plano de trabajo. Si es necesario, pulse Primera selección para activar la selección. Utilice Seleccionar otro para recorrer la geometría. Designe la segunda cara, curva o plano de trabajo. Si es necesario, pulse Segunda selección para activar la selección. Utilice Seleccionar otro para recorrer la geometría. Introduzca un desfase, si procede. Seleccione Interior o Exterior para especificar la posición de la tangente. Pulse el botón Más para cambiar el nombre de la restricción o definir límites. En el cuadro Nombre, escriba un nombre de restricción o déjelo en blanco para crear un nombre por defecto automáticamente. Marque Máxima y escriba un valor para especificar la posición máxima de límite. Marque Mínima y escriba un valor para especificar la posición mínima de límite. Marque Utilizar desfase como posición de apoyo y escriba el valor deseado en el cuadro de valor de desfase para especificar la posición de apoyo. Desactive la casilla de selección para eliminar los límites. Los valores se mantienen en estado inactivo. Si la casilla Previsualizar está activada, observe los efectos de la restricción aplicada. Si alguno de los componentes es adaptativo, no se podrá obtener una vista preliminar de las restricciones. Pulse Aplicar para seguir insertando restricciones o Aceptar para crear la restricción y cerrar el cuadro de diálogo. Mostrar cómo se crea una restricción de tangencia

Utilice Ensamblar para insertar restricciones de tangencia

En la cinta de opciones, pulse ficha Ensamblarpanel PosiciónEnsamblar.

Seleccione una cara, una curva o un plano de trabajo en el componente que cambia de posición. Seleccione una cara, una curva o un plano de trabajo en el componente que permanece en su posición. Introduzca un desfase, si procede. Cambie la solución de Exterior a Interior para especificar la posición de la tangente. Opte por una de las posibilidades siguientes: Pulse Aplicar y siga definiendo restricciones. Pulse Aceptar para crear la restricción y salir del comando Ensamblar. Haga clic en Deshacer para suprimir las selecciones y continuar definiendo las restricciones.

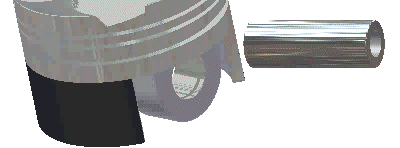

Use los comandos Restringir o Ensamblar para insertar una restricción de inserción. Una restricción de inserción coloca una coincidencia plana o axial como única restricción entre las caras o las aristas cilíndricas seleccionadas. Por ejemplo, utilice una restricción de inserción para colocar un perno en un agujero. El perno tiene libertad para girar, pero tiene una restricción plano a plano y eje a eje.

Para empezar, inserte los componentes que desea restringir en un archivo de ensamblaje.

Utilice Restringir para colocar restricciones de inserción

En la cinta de opciones, pulse ficha Ensamblar panel Posición Restringir .

En el cuadro de diálogo, en Tipo, pulse la restricción Insertar. Designe la primera arista del círculo o arco. Si es necesario, pulse Primera selección para activar la selección. Utilice Seleccionar otro para recorrer la geometría. Seleccione la segunda arista del círculo o arco para restringir respecto a la primera selección. Si es necesario, pulse Segunda selección para activar la selección. Utilice Seleccionar otro para recorrer la geometría. Introduzca un desfase, si procede. Seleccione Opuesta o Alineada para invertir la dirección de la restricción. Pulse el botón Más para cambiar el nombre de la restricción o definir límites. En el cuadro Nombre, escriba un nombre de restricción o déjelo en blanco para crear un nombre por defecto automáticamente. Marque Máxima y escriba un valor para especificar la posición máxima de límite. Marque Mínima y escriba un valor para especificar la posición mínima de límite. Marque Utilizar desfase como posición de apoyo y escriba el valor deseado en el cuadro de valor de desfase para especificar la posición de apoyo. Desactive la casilla de selección para eliminar los límites. Los valores se mantienen en estado inactivo. Si la casilla Previsualizar está activada, observe los efectos de la restricción aplicada. Si alguno de los componentes es adaptativo, no se podrá obtener una vista preliminar de las restricciones. Opte por una de las posibilidades siguientes: Pulse Aceptar para crear la restricción y cerrar el cuadro de diálogo. Pulse Aplicar y siga insertando restricciones. Mostrar cómo se inserta una restricción

Para utilizar Ensamblar para colocar restricciones de inserción

En la cinta de opciones, pulse ficha Ensamblarpanel PosiciónEnsamblar.

Seleccione una arista del círculo o arco en el componente que cambia de posición. Seleccione una arista del círculo o arco en el componente que permanece en su posición. Introduzca un desfase, si procede. Cambie la solución de Insertar - Opuesto a Insertar - Con alineación para invertir la dirección de la restricción. Opte por una de las posibilidades siguientes: Pulse Aplicar y siga definiendo restricciones. Pulse Aceptar para crear la restricción y salir del comando Ensamblar. Haga clic en Deshacer para suprimir las selecciones y continuar definiendo las restricciones.

Las restricciones de ensamblaje mantienen las posiciones de los componentes relativas entre sí en un ensamblaje. Utilice el comando Ensamblar para crear restricciones seleccionando una geometría en primer lugar y, a continuación, el tipo de restricción. La geometría seleccionada determina el tipo de restricción disponible.

El comando Ensamblar no permite restringir más de un componente a la vez. Cuando termine de definir las restricciones para un componente, pulse Aceptar para crear las restricciones y cerrar el comando. Repita el comando Ensamblar para restringir el siguiente componente.

Las nuevas restricciones no se compararán con las restricciones existentes hasta que finalice el comando Ensamblar. Si se detectan conflictos en las restricciones, se abrirá el cuadro de diálogo Administración de restricciones de ensamblaje. Utilice este cuadro de diálogo para diagnosticar y resolver los conflictos.

Flujo de trabajo general

En la cinta de opciones, pulse ficha Ensamblarpanel PosiciónEnsamblar.

Seleccione la geometría del componente que cambia de posición. Seleccione la geometría en el componente que permanece en su posición. Introduzca un valor de ángulo o desfase, si procede. Cambie el tipo de solución, si es preciso. Opte por una de las posibilidades siguientes: Pulse Aplicar y siga definiendo restricciones. Pulse Aceptar para crear las restricciones y cerrar el comando Ensamblar. Haga clic en Deshacer para suprimir las selecciones y continuar definiendo las restricciones.

Flujos de trabajo específicos por tipo de restricción

Las restricciones de ensamblaje mantienen las posiciones de los componentes relativas entre sí en un ensamblaje. Si lo desea, puede utilizar el método abreviado ALT+arrastrar en lugar del cuadro de diálogo Añadir restricción o el comando Ensamblar.

1. La geometría seleccionada determina el tipo de restricción que se aplica:
   • Para añadir una restricción de coincidencia o de nivelación, pulse sobre una cara plana, una arista lineal o un eje.
   • Para añadir una restricción de tangencia, pulse sobre una cara cilíndrica.
   • Para añadir una restricción de inserción, pulse sobre una arista circular.
2. Mantenga pulsada la tecla ALT y, a continuación, seleccione el componente y arrástrelo a la posición deseada. A medida que arrastra sobre las operaciones de otras piezas, la vista preliminar muestra el tipo de restricción.
3. Si lo desea, pulse la barra espaciadora para recorrer cíclicamente las opciones del tipo de restricción:
   • Seleccione una restricción de coincidencia o de nivelación.
   • Seleccione una restricción de tangente dentro o fuera de la cara cilíndrica seleccionada.
   • Seleccione la dirección de una restricción de inserción.
4. Si lo desea, arrastre el componente a una nueva posición y recorra cíclicamente las opciones de restricción.
5. Una vez colocadas las piezas en la posición deseada, suelte el botón del ratón para crear la restricción. Un sonido de ajuste indicará que los componentes están en una posición restringida.

   Si la cara con respecto a la que desea restringir está oculta, detenga el cursor hasta que aparezca el comando Seleccionar otro. Pase por todas las opciones disponibles y, a continuación, pulse el punto central para confirmar la selección y añadir la restricción.

Aparecerá un símbolo de restricción en ambos componentes en el navegador.

Sugerencias, teclas de acceso directo

Se pueden crear restricciones de ensamblaje entre la geometría de boceto y la geometría de otros componentes. Las líneas, círculos, puntos y sus vectores se pueden incorporar en los esquemas de restricción. El comportamiento de un boceto es similar al de cualquier otro componente empleado en un ensamblaje: puede hacerse adaptativo, se obtiene una vista preliminar antes de insertar una restricción y se puede editar en el ensamblaje.

Para empezar, realice alguno de los siguientes pasos en un archivo de ensamblaje:

• En la cinta de opciones, use ficha Ensamblar panel Componente Insertar para insertar uno o varios componentes y un archivo de pieza que contenga la geometría de boceto.
• En la cinta de opciones, use ficha Ensamblarpanel ComponenteCrear para crear los componentes y un archivo de pieza con la geometría de boceto dentro del ensamblaje.

Para restringir un componente a la geometría de boceto: En la cinta de opciones, pulse ficha Ensamblar panel Posición Restringir . En el cuadro de diálogo, pulse el botón correspondiente al tipo de restricción que desea añadir. Pulse Primera selección y, a continuación, realice la primera selección en una cara, una curva, un plano o un punto. Pulse Segunda selección y, a continuación, designe la geometría que desee restringir con respecto a la primera selección. Seleccione la solución para la restricción. Introduzca un desfase, si procede. Observe la restricción en la vista preliminar. Si el componente o el boceto es adaptativo, no se podrá obtener una vista preliminar de la restricción. Pulse Aplicar para seguir insertando restricciones o Aceptar para crear la restricción y cerrar el cuadro de diálogo.

Los cambios realizados en un ensamblaje durante el proceso de diseño pueden afectar a las restricciones ya existentes de manera que éstas interfieran entre sí o no se puedan definir. Los diseñadores deberán entonces localizar las restricciones en cuestión para resolver los errores o recopilar información adicional.

Se pueden buscar todas las restricciones del ensamblaje o la otra mitad de una única restricción de ensamblaje.

Búsqueda de todas las restricciones en un ensamblaje

Búsqueda de la otra mitad de una única restricción

Utilización de Buscar para localizar restricciones

Si cambia la estrategia de restricción o los requisitos de diseño, puede suprimir una restricción de ensamblaje.

En el navegador, realice lo siguiente:

1. Pulse el signo más (+) para expandir los componentes.
2. Sitúe el cursor sobre la restricción que desea suprimir. Las piezas restringidas se resaltarán.
3. Pulse la restricción con el botón derecho del ratón y, a continuación, seleccione Suprimir. La restricción aparecerá enmarcada en un cuadro rojo y las operaciones restringidas resaltadas.

En un ensamblaje complicado, los componentes pueden ocultar las operaciones o los componentes cuyas restricciones desea suprimir. Si lo prefiere, pulse el componente en la ventana gráfica para resaltarlo en el navegador. Opcionalmente, seleccione el componente en el navegador, pulse el botón derecho del ratón y elija Buscar en ventana.

Puede editar el tipo, el desfase, el ángulo, los componentes seleccionados y la dirección de una restricción. Si es posible, se conservan las restricciones entre operaciones de edición. Algunas restricciones no se pueden conservar y es necesario volver a aplicarlas.

1. Para identificar componentes restringidos conjuntamente, pulse una restricción en el navegador para resaltar los componentes afectados en la ventana gráfica.
2. En el navegador, pulse para expandir el componente cuya restricción desea editar.
3. Sitúe el cursor sobre la restricción y, a continuación, pulse el botón derecho del ratón y seleccione Editar para abrir el cuadro de diálogo Editar restricción.
4. Cambie los valores necesarios y pulse Aceptar.

Para editar sólo el desfase o ángulo, resalte la restricción en el navegador. A continuación, haga clic para abrir el cuadro de edición en la parte inferior del navegador. Introduzca el nuevo valor para la restricción y pulse Intro.

Sugerencias para la edición de restricciones

Para simular movimiento mecánico mediante la simulación de una restricción a través de una secuencia de pasos, utilice la opción Simular restricción del menú contextual. El comando Simular restricción está limitado a una restricción, pero se pueden simular otras restricciones usando Ecuación, que permite crear relaciones algebraicas entre las restricciones.

Para empezar, restrinja dos componentes entre sí.

1. En el navegador, pulse la restricción con el botón derecho del ratón y seleccione Simular restricción. Se abre el cuadro de diálogo Simular restricción.
2. En Inicio, introduzca el valor inicial. El valor por defecto corresponde al ángulo o al desfase definido para la restricción.
3. En Fin, introduzca el valor final. El valor por defecto corresponde al valor Inicio más diez.
4. En Duración pausa, defina el espacio de tiempo en segundos entre los pasos. Ajuste el valor por defecto para aumentar o disminuir la velocidad del movimiento.
5. Pulse el botón Más para definir las opciones que se describen a continuación:
   • Active la casilla de selección Simular adaptatividad para adaptar los componentes al mismo tiempo que se conserva la relación de restricción, si es necesario.
   • Active la casilla de selección Detección de colisiones para comprobar si existen interferencias.
   • Defina el Incremento entre los pasos mediante la especificación del valor o del número total de pasos. Introduzca un valor o pulse la flecha para seleccionar Medir o un valor utilizado recientemente.
   • Defina la repetición o los ciclos de la secuencia: Inicio/Fin se ejecuta una vez y vuelve al principio; Inicio/Fin/Inicio se ejecuta una vez hacia delante y luego otra vez hacia atrás, según el número de ciclos definido. Cada movimiento se considera un ciclo. Por ejemplo, para que un componente se mueva hacia fuera, defina un ciclo. Para que se mueva hacia fuera, hacia dentro y de nuevo hacia fuera, harán falta tres ciclos. Si lo desea, introduzca un valor para ejecutar la secuencia más de una vez.
6. Pulse Avanzar para iniciar la secuencia o Avanzar un paso para recorrer los pasos de la secuencia de uno en uno.

   Una vez iniciada la secuencia, pulse Pausa, Avanzar, Retroceder, Avanzar un paso, Retroceder un paso, Mínimo o Máximo.

Mostrar cómo se simula una restricción

Use el comando Restringir para especificar las relaciones de movimiento previstas entre los componentes del ensamblaje.

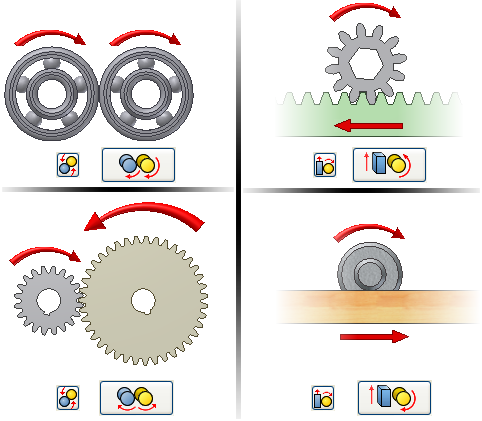

Una restricción de movimiento mantiene el movimiento de rotación o de rotación y traslación entre los componentes. Puede especificar la relación o determinar la relación designando la geometría.

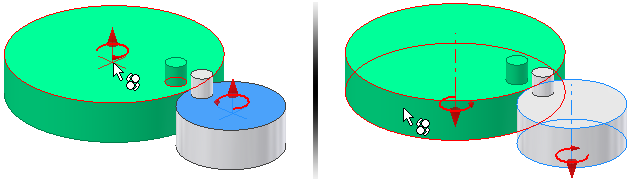

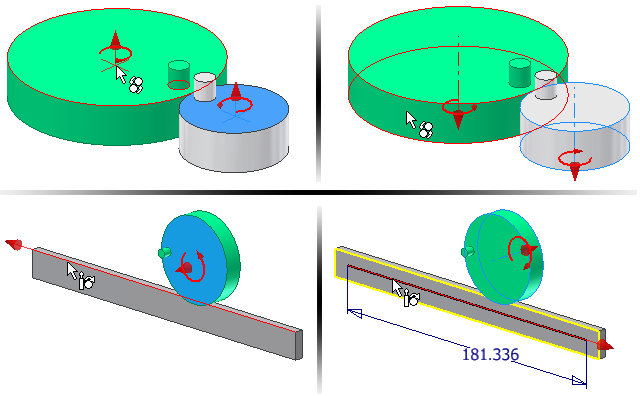

Para especificar la relación para los componentes de rotación, seleccione una arista o una cara circular en cada componente. Para calcular la relación basándose en el tamaño relativo, seleccione una cara cilíndrica en cada componente.

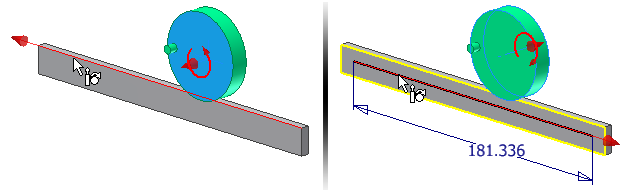

Para especificar la distancia para los componentes de rotación y traslación, seleccione una arista o una cara circular en el componente de rotación y una arista lineal en el componente de traslación. Puede calcular la distancia basándose en la circunferencia y la longitud. Seleccione una cara cilíndrica en el componente de rotación y una arista lineal o una línea de boceto en el componente de traslación.

Para empezar, inserte los componentes que desea restringir en un archivo de ensamblaje.

En la cinta de opciones, pulse ficha Ensamblar panel Posición Restringir . En el cuadro de diálogo, pulse la ficha Movimiento. Pulse Rotación o Rotación-Traslación. Seleccione el componente en la ventana gráfica. Seleccione una arista o una cara circular para especificar la relación o distancia. Seleccione una cara cilíndrica para calcular la relación o distancia. Seleccione el segundo componente en la ventana gráfica. Seleccione una cara cilíndrica o una arista lineal. La relación o distancia se calcula y se escribe automáticamente en el campo. Si procede, pulse Adelante o Invertir para cambiar la dirección de la rotación. Especifique el movimiento de una de las siguientes maneras: Para las restricciones de tipo Rotación, acepte la relación por defecto o introduzca una relación que especifique el movimiento de los componentes entre sí. Para las restricciones de tipo Rotación-Traslación, acepte la distancia calculada o especifique la distancia que se moverá el segundo componente para cada rotación del primer componente. Pulse Aplicar para seguir insertando restricciones o Aceptar para crear la restricción y cerrar el cuadro de diálogo. Notasi otros componentes impiden ver claramente la selección, realice uno de los siguientes procedimientos: Desactive temporalmente la visibilidad antes de añadir una restricción. Pulse para seleccionar un componente y, a continuación, pulse el botón derecho del ratón y elija Visible. Active la casilla Seleccionar pieza primero en el cuadro de diálogo y pulse el componente que desea restringir. Desactive la casilla de selección para restablecer el modo de selección.

Use el comando Restringir para insertar una restricción transicional entre los componentes del ensamblaje.

Una restricción transicional mantiene la tangencia entre, normalmente, una cara cilíndrica y un conjunto de caras contiguas en otra pieza. Este sería el caso de, por ejemplo, una leva en una ranura. Puede desplazar el componente a lo largo de los grados de libertad abiertos.

En la cinta de opciones, pulse ficha Ensamblar panel Posición Restringir .

En el cuadro de diálogo, pulse la ficha Transicional. Si lo desea, active la casilla Seleccionar pieza primero. Seleccione la cara de contacto en la pieza que se desplaza. Si es necesario, pulse Primera selección (Cara desplazada) para activar la selección. Seleccione una cara de contacto a lo largo de la cual la pieza seleccionada se desliza sobre otras caras adyacentes. Si es necesario, pulse Segunda selección (Cara transicional) para activar la selección. Si la casilla Previsualizar está activada, observe los efectos de la restricción aplicada. Si alguno de los componentes es adaptativo, no se podrá obtener una vista preliminar de las restricciones. Pulse Aplicar para seguir insertando restricciones o Aceptar para crear la restricción y cerrar el cuadro de diálogo. Mostrar cómo se crea una restricción transicional

Utilice el comando Conjunto de restricciones para restringir dos SCU entre sí. El conjunto de restricciones crea tres restricciones de nivelación para los planos de origen de cada SCP, que restringe totalmente el SCP.

Puede seleccionar un SCU en el entorno de pieza o de ensamblaje.

Para usar Restringir para insertar restricciones de SCP

En la cinta de opciones, pulse ficha Ensamblar panel Posición Restringir . En el cuadro de diálogo, pulse la ficha Conjunto de restricciones. Si lo desea, active la casilla Seleccionar pieza primero. Seleccione el SCU que desea reubicar. Si es necesario, haga clic en la primera selección para activar la selección. Seleccione el segundo SCP. Si es necesario, pulse Segunda selección para activar la selección. Si la casilla Previsualizar está activada, observe los efectos de la restricción aplicada. Pulse Aplicar para seguir insertando restricciones o Aceptar para crear la restricción y cerrar el cuadro de diálogo.

Para utilizar Ensamblar para insertar restricciones de SCP

	En la cinta de opciones, pulse ficha Ensamblarpanel PosiciónEnsamblar.
	Seleccione el SCU que desea reubicar. Seleccione el segundo SCP. Opte por una de las posibilidades siguientes: Pulse Aplicar y siga insertando restricciones. Pulse Aceptar para crear la restricción y cerrar la barra de herramientas pequeña. Haga clic en Deshacer para suprimir las selecciones y seguir insertando restricciones.
