Representaciones de vistas

Una representación de vista captura las siguientes características de visualización:

• Visibilidad del componente (visible o no visible).
• Cree un boceto de la visibilidad de la operación si el comando Visibilidad del estado controla el estado de visibilidad. (No capta el estado de visibilidad si el boceto está activado o desactivado en el navegador.)
• Visibilidad de la operación de trabajo (visible o no visible).
• Estado de selección del componente (activado o no activado)
• Características de color y estilo aplicadas en el ensamblaje.
• Ampliación de zoom.
• Ángulo de visualización.
• Representaciones de vista de pieza.

No se pueden recuperar los niveles de operaciones y de grupos para conjuntos soldados en representaciones de vistas.

Las representaciones de vistas se utilizan para controlar el estado de visualización de un ensamblaje durante el proceso de diseño:

• Active y desactive la visibilidad de los componentes según sea necesario para simplificar la tarea actual.

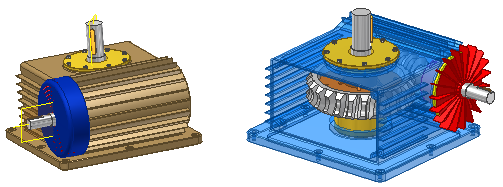

• Asigne un color exclusivo a los componentes. Por ejemplo, un componente puede ser gris opaco en una vista y azul transparente en otra.
• Cree configuraciones de visualización para las que se pueda recuperar la visibilidad de los componentes, el ángulo de visualización de cámara y el área de zoom.
• Vigile la visibilidad de boceto de los bocetos que controla el comando Visibilidad del objeto. (Una representación de vista no capta el estado de visibilidad de los bocetos que se controlan en el navegador.)
• Controle la visibilidad de las operaciones de trabajo.
• Guarde las vistas de un diseño de ensamblaje en curso para conservar las ideas de trabajo.
• Cree vistas que ayuden a documentar el ensamblaje. Por ejemplo, una vista con la portada desactivada para ver los componentes en el interior.
• Cree vistas exclusivas para filtrar la lista de piezas en un dibujo. Por ejemplo, para documentar un proceso de ensamblaje.
• Simplifique la tarea de crear representaciones posicionales desactivando todos los componentes innecesarios.
• Acelere la creación de vistas de dibujo desactivando los componentes que no se muestran. Por ejemplo, los componentes internos.
• Prepare el ensamblaje para crear una representación de nivel de detalle antes de usar el comando Copiar a nivel de detalle.
• Prepare el ensamblaje para crear un ensamblaje derivado mediante la creación de una representación de vista que incluya solamente los componentes necesarios para el proceso de derivación.

Utilice representaciones de vistas para crear vistas de dibujo. En el ensamblaje, configure las representaciones de vistas mediante la especificación de la orientación de la vista, la visibilidad, el color y otros atributos de los componentes. Guarde cada representación de vista con un nombre exclusivo y especifique la representación de vista que utilizará para crear vistas del dibujo. Bloquee la representación de vista y active la asociación a la vista de dibujo para saber cuando los ejemplares del nuevo componente del ensamblaje aparecen también en la vista de dibujo.

Utilice las representaciones de vista simplificadas que muestren únicamente los componentes necesarios para las vistas de superposición. Por ejemplo, las superposiciones se muestran unas encima de otras para presentar los componentes en distintas posiciones.

Cuando se crea una vista del dibujo de un archivo de ensamblaje o de pieza, Autodesk Inventor genera una vista preliminar para facilitar la inserción de la vista. Es posible reducir el tiempo que requiere la creación de una vista del dibujo especificando una representación de vista antes de crear la vista preliminar. Como una representación de vista puede tener desactivada la visibilidad de algunos componentes, puede ocupar menos memoria que cuando todos los componentes son visibles.

Para aprovechar las ventajas de rendimiento y el ahorro de espacio de memoria:

• Cierre el archivo de ensamblaje cuya vista del dibujo desea obtener, para que no se carguen sus gráficos en la memoria.
• En el archivo de dibujo, pulse la vista que desea crear. En el cuadro de diálogo Vista del dibujo, seleccione una representación de vista que únicamente muestre los componentes que desea ver.

  Los componentes no visibles en la representación de vista no se cargan en la memoria.

En un entorno de diseño en equipo, cada uno de los diseñadores aporta partes interdependientes al diseño de un ensamblaje. Cada diseñador se centra en grupos de componentes específicos. La capacidad de compartir un ensamblaje permite a los diseñadores ver aspectos comunes del ensamblaje de nivel superior y centrarse al mismo tiempo en los subensamblajes del componente. Las personas que trabajen en un ensamblaje pueden:

• Guardar y asignar un nombre a las representaciones de vistas que cumplan unos requisitos específicos durante el proceso de diseño.
• Crear una vista exclusiva que pueda recuperarse por nombre al abrir el ensamblaje. La vista tiene las mismas características de visualización que tenía cuando se guardó por última vez en el ensamblaje, aunque otros diseñadores estén trabajando en el archivo.
• Ocultar o modificar los colores de cualquier componente del ensamblaje. Estas características de visualización se guardan en representaciones de vistas y permiten a cada uno de los diseñadores controlarlas, independientemente de si otras personas trabajan en el ensamblaje o en sus componentes.

El uso de representaciones de vista de Autodesk Inventor permite activar o desactivar la visibilidad de los componentes, a fin de facilitar el trabajo con ensamblajes grandes. Al tener la opción de desactivar la visibilidad de componentes en los que no interesa trabajar de momento, es posible concentrarse en menos componentes y seleccionarlos fácilmente.

Cuando se abre un ensamblaje grande, resulta útil abrirlo con todos los componentes desactivados y activar manualmente sólo aquellos componentes que desee visualizar. El sistema funciona como si el ensamblaje contuviese únicamente los componentes seleccionados para ser visualizados, lo cual puede aumentar de forma considerable la rapidez en que el sistema reacciona ante los cambios efectuados en el ensamblaje.

Cuando utilice Abrir (o seleccione Abrir en la barra de herramientas de acceso rápido) para acceder a un ensamblaje, pulse Opciones para especificar la representación de vista denominada Nada visible. El sistema abrirá el archivo con la visibilidad de todos los componentes desactivada. En el navegador Ensamblaje se muestra el contenido del ensamblaje (y el icono de cada componente se muestra con el color correspondiente a visibilidad oculta), para que active manualmente sólo los componentes con los que desea trabajar. Cuando desee abrir o insertar ensamblajes grandes, la representación de vista Nada visible consume menos memoria gráfica que si todos los componentes fuesen visibles. Con la apertura de una representación de nivel de detalle se obtiene el máximo ahorro de la memoria del sistema.

NotaPara volver a mostrar todos los componentes a la vez, cierre el ensamblaje y pulse Abrir, especificando Todo visible como opción para la representación de vista.

Las representaciones de vista creadas durante el modelado de un ensamblaje son útiles a la hora de insertar dicho ensamblaje en otro ensamblaje como subensamblaje. Mediante la importación de representaciones de vista, es posible aplicar las vistas creadas previamente en el contexto de cualquier tipo de ensamblaje de nivel superior.

Es posible lograr un uso eficiente de la memoria de gráficos si se inserta un subensamblaje utilizando una representación de vista creada previamente. Cuando se inserta el subensamblaje en un ensamblaje de nivel superior, su visibilidad y estado activado se mantienen. En la memoria gráfica sólo se carga la información necesaria.

Existen formas de combinar vistas personalizadas de ensamblajes con el fin de presentar su objetivo de diseño.

Aislar componentes Se utiliza conjuntamente con las representaciones posicionales, las representaciones de vista permiten aislar áreas de interés en un ensamblaje. Por ejemplo, para analizar el movimiento cinemático de varios subensamblajes, seleccione sólo dichos componentes, pulse con el botón derecho del ratón y, después, seleccione Aislar para desactivar la visibilidad de todos los demás componentes. Cree una representación de vista para guardar dicha vista y poder recuperarla rápidamente.

Si ha aislado algunos componentes, puede pulsarlos con el botón derecho del ratón y seleccionar Deshacer Aislar para restaurar la visibilidad de éstos al estado previo al aislamiento.

Copiar representaciones de vista Puede que desee tener varias versiones similares de una representación de vista. Por ejemplo, si desea experimentar con diversos estados de flexibilidad de los componentes, que muestren un subensamblaje en varias posiciones. Puede copiar una representación de vista y luego modificar la vista en cada caso, según sea necesario. Cuando se crean vistas de dibujo, es posible seleccionar cada una de las representaciones de vista modificadas para que muestren una vista del dibujo en cada estado de flexibilidad. Asimismo, es posible copiar la representación de vista a un nivel de detalle seleccionando Copiar a nivel de detalle en el menú contextual de vista.

Bloquear para impedir cambios Puede bloquear una representación de vista a fin de impedir que otros cambios (como la adición de componentes) afecten a la vista. Si utiliza representaciones de vista de subensamblajes importadas para evitar la carga innecesaria de pequeños componentes en la memoria, puede que deba editar cada uno de los subensamblajes para bloquear la representación de vista aplicable. En el archivo activo de ensamblaje, pulse con el botón derecho del ratón el nombre de la vista en el navegador y seleccione Bloquear. El símbolo de bloqueo aparece junto a las vistas bloqueadas.

Restaurar los colores por defecto Es posible que desee configurar colores específicos para ciertos componentes, si son diferentes del estilo guardado de color del componente. Para restaurar el color de los componentes al estilo original, pulse con el botón derecho del ratón y seleccione Eliminar anulaciones de color.
