Representaciones posicionales en ensamblajes

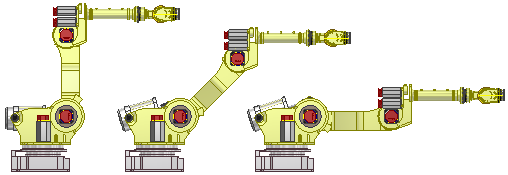

Las representaciones posicionales se utilizan para capturar "instantáneas" cinemáticas de ensamblajes, con el fin de realizar análisis del movimiento y otros fines que requieran una vista determinada. Las representaciones posicionales se utilizan a menudo conjuntamente con ensamblajes flexibles, para mostrar incidencias de componentes en varias posiciones dentro de un ensamblaje.

Las representaciones posicionales se guardan en el ensamblaje padre.

Creación de una representación posicional

Edición de una representación posicional

Cambio a una representación posicional distinta

Especificación de una representación posicional al abrir un ensamblaje

Copia de una representación posicional

Supresión de una representación posicional

Si crea una representación posicional compleja, puede que le resulte más fácil manipular los valores utilizando la hoja de cálculo de Microsoft Excel, en lugar de las opciones del menú contextual. En ella se presentan todos los valores de la representación posicional en formato tabular. Puede introducir fórmulas en las celdas para calcular valores y luego seleccionar varias celdas para editarlas a la vez.

¿Qué significan las cabeceras de columna?

¿Qué reglas se aplican al editar la hoja de cálculo?

1. Pulse la carpeta Representaciones situada en el navegador y haga doble clic en una representación posicional para activarla. No es posible modificar la representación principal.
2. En el navegador Representaciones, pulse el comando con el icono de Microsoft Excel situado en el encabezado del navegador.
3. En la hoja de cálculo, edite las celdas con los comandos de Excel para crear fórmulas que se utilicen para calcular valores, editar varias celdas y asignar un formato a las celdas.

   Puede utilizar distintos colores y tipos de letra, pero esto no tendrá ningún efecto en los valores.

4. En la Barra de herramientas de acceso rápido, pulse Atrás para volver a Autodesk Inventor. Pulse Guardar para guardar los cambios introducidos en el ensamblaje.

En la representación posicional activa, utilice el cuadro de diálogo Ignorar objeto para anular el estado de desactivación o el valor de restricción, el estado de fijación, los valores de desfase de posición, el estado de flexibilidad y las representaciones posicionales anidadas.

No es posible anular valores en la representación posicional principal, ya que ésta es el estado por defecto del ensamblaje, donde todas las tareas de modelado se realizan.

1. En el navegador, pulse para expandir la carpeta Representaciones y pulse dos veces en la representación posicional que desee.
2. En la ventana gráfica o el navegador, pulse con el botón derecho del ratón el objeto que desea anular y seleccione Anular para abrir el cuadro de diálogo Configurar objeto. Por ejemplo, pulse con el botón derecho del ratón en una restricción. Se selecciona automáticamente la ficha Restricción.
3. Para la propiedad que desee anular, seleccione la casilla de verificación Anular y luego el valor deseado.
4. Pulse Aplicar y continúe definiendo las anulaciones que desee.
5. Pulse Aceptar para cerrar el cuadro de diálogo. Los objetos con anulaciones se indican mediante su texto en negrita en el navegador y muestran el valor de anulación entre paréntesis.

Autodesk Inventor puede desplazar componentes para resolver una representación posicional con anulaciones de desfase de posición. Para impedir que se desplacen los componentes, seleccione la ficha Posición de componente y active la casilla de verificación Anular del campo Fijación.

Las representaciones posicionales permiten evaluar estados cinemáticos alternativos de un ensamblaje. Al realizar anulaciones en dichos elementos, como valores de restricción o inserciones de componentes, se pueden crear varias representaciones posicionales (PR), cada una con distintos estados de resolución para un ensamblaje.

Las representaciones posicionales se pueden utilizar en ensamblajes padre, vistas de dibujo y ensamblajes derivados. Están pensadas sólo para la evaluación cinemática, no para anulaciones del proyecto de diseño. Todos los cambios del proyecto de diseño del ensamblaje, como la adición o supresión de componentes, o la edición de operaciones de ensamblaje, deben realizarse en la representación posicional principal.

Un ensamblaje puede basarse en la representación posicional de un subensamblaje fundamentalmente de dos formas. La primera consiste en definir el subensamblaje en una representación posicional dada, de forma similar a la relación asociativa con una representación de vista de diseño. La segunda se basa en la anidación: una representación posicional de un ensamblaje padre contiene las anulaciones del subensamblaje, por lo que define una representación posicional para dicho ensamblaje.

Flujo de trabajo 1: control de representaciones posicionales dentro del subensamblaje

1. Abra un archivo de ensamblaje que contenga un subensamblaje con representaciones posicionales:

   • Ubicaciones de instalación predeterminadas de los archivos de aprendizaje y ejemplos (Tutorial_files y Samples):

     Sistema operativo XP

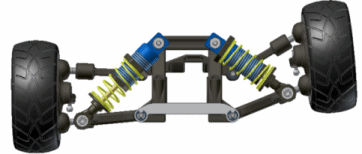

     • Archivos de ejemplo: Archivos de programa\Autodesk\Inventor [versión]\Samples\Models\Assemblies\Suspension\Suspension.iam. Observe los dos amortiguadores.

     Sistema operativo Vista

     • Archivos de ejemplo: Usuarios\Público\Documentos\Autodesk\Inventor [versión]\Samples\Models\Assemblies\Suspension\Suspension.iam. Observe los dos amortiguadores.

2. Expanda el navegador en el primer subensamblaje de amortiguador, Front 1.3 Shock:1, y expanda también la carpeta Representaciones.

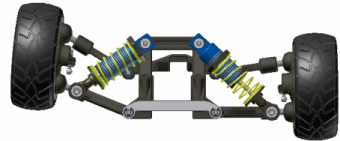

3. Observe el nodo Posición, que indica que el subensamblaje está definido en su estado principal. Expanda esta carpeta y active la representación posicional cerrada. Observe cómo reacciona el ensamblaje padre al elevar la suspensión como respuesta al cambio en el estado de resolución del amortiguador.

4. Cierre el archivo. No guarde los cambios.

Flujo de trabajo 2: anidado de una representación posicional con una anulación.

1. Abra un archivo de ensamblaje que contenga un subensamblaje y cree una representación posicional en el ensamblaje principal:
   • Abra C:\Archivos de programa [(x86)]\Autodesk\Inventor [versión]\Samples\Models\Representations\Suspension\Suspension.iam. Observe los dos amortiguadores.

2. Expanda la carpeta Representaciones para el ensamblaje Suspension.iam y, a continuación, expanda el nodo Posición.
3. Con el botón derecho, pulse el nodo Posición y seleccione Nuevo. Renombre la nueva representación posicional como Relieve izquierdo.

   Hemos creado una representación posicional en el ensamblaje superior y no tiene anulaciones, por lo que su aspecto coincide con la representación posicional principal.

4. Pulse con el botón derecho el segundo ensamblaje de amortiguador, Front 1.3 Shock:2, y seleccione Anular.
5. En el cuadro de diálogo Anular, pulse la ficha Representación, active la anulación para representaciones posicionales y, a continuación, defina la representación posicional como Cerrada. Cierre el cuadro de diálogo.

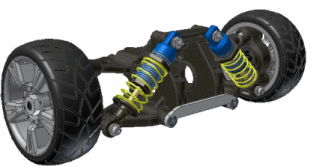

6. La representación posicional de relieve izquierdo del ensamblaje de nivel superior ahora anida la representación posicional cerrada del amortiguador. Al activar las representaciones posicionales principal y de relieve izquierdo del ensamblaje de nivel superior, se puede ver rápidamente el efecto de cierre completo del amortiguador izquierdo.

7. Conserve el archivo abierto e intente crear más anulaciones o restricciones en otros objetos, como el amortiguador derecho.
