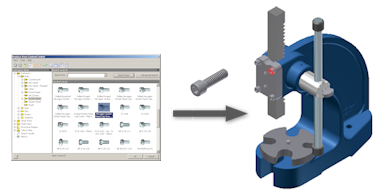

Inserte una pieza de la biblioteca del Centro de contenido en un archivo de ensamblajes.
Inserte una operación de la biblioteca del Centro de contenido en una pieza.
Utilice AutoDrop para colocar una pieza de la biblioteca del Centro de contenido en un archivo de ensamblajes.
Cambie el tamaño de una pieza de la biblioteca del Centro de contenido ubicado.
Reemplace una pieza existente (también que no pertenezca al Centro de contenido) con una pieza de la biblioteca del Centro de contenido.
Abra y visualice una pieza del Centro de contenido.

ConsejoUtilice

Abrir

Abrir desde el Centro de contenido para abrir un archivo de pieza del Centro de contenido.

Navegación en el entorno de consumidor

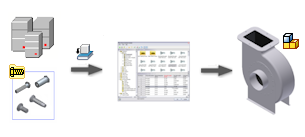

El entorno de Consumidor del Centro de contenido incluye todos los métodos necesarios para localizar el contenido:

Funciones de exploración.
Comandos de búsqueda básicos y avanzados para buscar piezas que coincidan con parámetros oportunos.
Favoritos para crear una estructura de carpetas personal con accesos directos a piezas, familias de piezas o categorías específicas.
Una opción de historial que muestra las 20 últimas piezas utilizadas en el panel de categorías y familias.
Los filtros permiten excluir familias, categorías o normas que no se utilicen.

AutoDrop y la inserción manual

AutoDrop es el método por defecto para la inserción de componentes del Centro de contenido. AutoDrop interrogará automáticamente a la geometría para insertar y ajustar el tamaño en función de las características de la familia de contenido. Los siguientes tipos de piezas normalizadas se pueden colocar con AutoDrop: pernos (excepto los incluidos en la categoría Otros), tuercas, arandelas, pasadores de horquilla, rodamientos y anillos elásticos de seguridad.

Puede colocar piezas del Centro de contenido de forma manual con los métodos de inserción de de Autodesk Inventor. Para colocar las piezas manualmente, desactive la función AutoDrop en el cuadro de diálogo Insertar desde el Centro de contenido. Para utilizar el método de inserción manual para una familia de piezas concreta, mantenga pulsada la tecla ALT y pulse Aceptar (o pulse dos veces la familia).

Piezas normalizadas y personalizadas

La biblioteca del Centro de contenido incluye dos tipos de familias:

Las familias normalizadas definen todos los parámetros de sus miembros en la tabla de familia. Cuando se selecciona un miembro de la familia para insertarlo en el ensamblaje, los datos del miembro especifican totalmente la pieza normalizada de la que se debe crear un ejemplar.

Las familias personalizadas incluyen uno o varios parámetros personalizados asignados a un parámetro geométrico en la plantilla de la familia. Los siguientes tipos de parámetros personalizados pueden existir en la tabla de familia: rango de valores numéricos, secuencia de valores numéricos o booleanos. El valor del parámetro personalizado se especifica al insertar la pieza. Puede crear muchas piezas diferentes a partir de un mismo miembro de la familia personalizada.

Los miembros de las familias normalizadas se insertan por defecto como piezas normalizadas. Se crea un archivo de pieza normalizada en la carpeta Archivos del Centro de contenido (especificada en el proyecto). Las propiedades Nombre de archivo y Nombre de la carpeta de la familia definen el nombre y la carpeta del archivo de pieza normalizada. Los archivos de piezas normalizadas son de sólo lectura y se editan usando los comandos del Centro de contenido:

Cambiar tamaño: si se cambia el tamaño de la pieza, se crea automáticamente un nuevo archivo de pieza (con el tamaño de pieza adecuado) en la ubicación de los archivos del Centro de contenido.
Actualizar componentes normalizados: si la familia correspondiente se modifica en la biblioteca, la pieza normalizada se actualiza usando el comando Actualizar componentes normalizados.

Los miembros de las familias personalizadas se insertan por defecto como piezas personalizadas. La carpeta y el nombre del archivo de la pieza personalizada se seleccionan en el momento de la inserción. Las piezas normalizadas se tratan como archivos de Autodesk Inventor normales.

Si procede, inserte los miembros de la familia normalizada como piezas normalizadas o los miembros de la familia personalizada como piezas normalizadas. Seleccione la opción Como personalizado o Como estándar en el cuadro de diálogo de la familia. Si desea cambiar el ajuste por defecto para las familias personalizadas, defina la opción Ajuste por defecto de familia personalizada de la ficha Centro de contenido del cuadro de diálogo Opciones de aplicación.

Cuando se inserta un miembro de una familia normalizada como una pieza personalizada, se definen el nombre y la carpeta del archivo de pieza. El archivo de pieza es independiente del Centro de contenido y se puede editar manualmente.
Cuando se inserta un miembro de una familia personalizada como una pieza normalizada, el archivo de pieza se guarda en la ubicación de archivos del Centro de contenido. Se guarda en la carpeta especificada por la propiedad Nombre de la carpeta de la familia. El nombre de archivo se crea automáticamente usando la propiedad Nombre de archivo. Para editar la pieza insertada, use el comando Cambiar tamaño o Actualizar componentes normalizados.
Notas:
- Un icono especial marca las piezas normalizadas del Centro de contenido en el navegador de ensamblajes.
- Las piezas personalizadas del Centro de contenido utilizan el icono de pieza de Autodesk Inventor.
- Asegúrese de que el nombre de archivo es único en la carpeta de la familia. La expresión del nombre de archivo debe incluir todas las columnas personalizadas para definir nombres de archivo únicos en una familia personalizada. Los nombres de archivo deben incluir además identificadores específicos de la familia para garantizar que son únicos en el Centro de contenido.
- Si se añade una nueva columna a la familia, el valor por defecto de la nueva columna se aplica al ejemplar del archivo de pieza o a la actualización de la pieza.

Archivos de piezas normalizadas

Cuando se inserta una pieza normalizada del Centro de contenido en un ensamblaje, se crea un archivo de pieza en la carpeta Archivos del Centro de contenido. Cuando, posteriormente, se inserta otro ejemplar de la misma pieza, el archivo de pieza existente se compara con la pieza de la biblioteca. Si la biblioteca incluye una nueva versión de la pieza, el siguiente paso depende de la opción de la aplicación Actualizar piezas normalizadas desfasadas durante la inserción. El archivo de pieza original se reemplaza automáticamente con un nuevo archivo de pieza o se usa el archivo de la carpeta Archivos del Centro de contenido.

El archivo de pieza original de la carpeta Archivos del Centro de contenido debe ser de lectura y escritura para que sea posible reemplazarlo. En el caso de que sea de sólo lectura, aplique un check-out al archivo de pieza (o cámbielo a lectura/escritura) para completar la operación de inserción. Si el archivo conserva el atributo de sólo lectura, la inserción de la pieza se cancela.

Los siguientes comandos crean o reemplazan un archivo de pieza en la carpeta Archivos del Centro de contenido:

Insertar desde el Centro de contenido
Reemplazar desde el Centro de contenido
Cambiar tamaño
Actualizar componentes normalizados
Abrir desde el Centro de contenido

Si los archivos de pieza del Centro de contenido se administran en Autodesk Vault, las siguientes condiciones pueden hacer que no se tenga permiso de escritura para un archivo:

Ha cancelado el check-out del archivo haciendo clic en No en el cuadro de mensaje de check-out de Vault.
Ha configurado el mensaje de edición de archivo de Vault como Respuesta = No y Frecuencia = No mostrar el mensaje nunca.
Otro usuario ha cambiado el archivo al estado de check-out en Autodesk Vault.

Ubicación de almacenamiento para ejemplares de componentes normalizados

Los componentes normalizados del Centro de contenido se crean en la ubicación de archivos del Centro de contenido definidos en un archivo de proyecto de Autodesk Inventor.

Cuando el Centro de contenido crea un componente, primero busca en la memoria caché del contenido utilizado anteriormente que se encuentra en la ubicación de los archivos de Centro de contenido. Esta búsqueda mejora el tiempo de acceso a los componentes que se usan con más frecuencia. Se puede definir una ubicación de archivos del Centro de contenido diferente para cada proyecto de Autodesk Inventor. Sin embargo, es aconsejable utilizar la misma ubicación de archivos del Centro de contenido para todos los proyectos con el fin de optimizar el rendimiento.

Puede definir la ubicación por defecto de los archivos del Centro de contenido en el cuadro de diálogo Opciones de aplicación de Autodesk Inventor. La ubicación por defecto se aplica automáticamente a cada proyecto que así lo tenga definido.

Consejos:

No modifique la ubicación de la carpeta de archivos del Centro de contenido cuando un proyecto está activo.
Cada miembro de un grupo de trabajo que utilice el entorno de Vault (o cualquier otro sistema de administración de datos) debe usar una carpeta local para almacenar los archivos del Centro de contenido. El sistema de administración de datos controla la carpeta local de archivos del Centro de contenido.

Piezas normalizadas del Centro de contenido en el navegador de ensamblaje

Las piezas normalizadas insertadas desde el Centro de contenido se marcan con un icono especial en el navegador de ensamblaje:

	Pieza normalizada del Centro de contenido
	Pieza normalizada del Centro de contenido fija
	Pieza normalizada del Centro de contenido no habilitada
	Pieza normalizada del Centro de contenido fija y no habilitada
	Pieza normalizada del Centro de contenido, visibilidad desactivada
	Pieza normalizada del Centro de contenido, fija, visibilidad desactivada

NotaLas piezas del Centro de contenido insertadas como piezas personalizadas muestran el icono de pieza de Autodesk Inventor en el navegador de ensamblajes.

Representación de nivel de detalle de las piezas del Centro de contenido

La representación Todo el Centro de contenido desactivado desactiva todos los componentes guardados en las dos ubicaciones siguientes:

La carpeta Archivos del Centro de contenido por defecto especificada en la ficha Archivo del cuadro de diálogo Opciones de aplicación
La carpeta Archivos del Centro de contenido especificada en las opciones de carpeta del proyecto actual

Si no se guarda un componente del Centro de contenido en cualquiera de estas dos ubicaciones, no se suprime.

iProperties de piezas del Centro de contenido

Las iProperties no se pueden editar para las piezas normalizadas insertadas desde el Centro de contenido que están guardadas en la ubicación Archivos del Centro de contenido.

Para definir las propiedades de una familia de piezas, asigne las columnas de la tabla de familia correspondientes a las iProperties usando el Editor del Centro de contenido.

ConsejoSi desea cambiar las iProperties de una pieza insertada del Centro de contenido, edite la familia de piezas correspondiente y asigne las columnas de la tabla de familia correspondiente con las iProperties. A continuación, use el comando Actualizar componentes normalizados para actualizar la pieza de la biblioteca en el ensamblaje.

Operaciones de trabajo en piezas del Centro de contenido

Por defecto, todas las operaciones de trabajo están ocultas en las piezas normalizadas insertadas desde el Centro de contenido. No puede cambiar la visibilidad de la operación de trabajo de una pieza normalizada de un ensamblaje porque las piezas normalizadas no se pueden editar.

Puede definir la visibilidad de las operaciones de trabajo de miembros concretos de la familia creando una columna de visibilidad de la tabla de familia.

Procedimientos

Inserción o reemplazo de una pieza u operación del Centro de contenido

Utilice el comando Insertar desde el Centro de contenido o Reemplazar desde el Centro de contenido para insertar una pieza del Centro de contenido en un ensamblaje. Seleccione la pieza en el cuadro de diálogo Centro de contenido. A continuación, utilice los métodos de inserción AutoDrop o Autodesk Inventor para colocar la pieza en el ensamblaje.

Las piezas del Centro de contenido sin un parámetro personalizado se insertan por defecto como piezas normalizadas. La mayor parte de ellas se pueden insertar mediante la función AutoDrop. Las piezas del Centro de contenido con un parámetro personalizado se insertan por defecto como piezas personalizadas. La carpeta y el nombre del archivo de la pieza personalizada se seleccionan en el momento de la inserción.

Inserción manual de una pieza del Centro de contenido como una pieza normalizada

Si desactiva AutoDrop, puede seleccionar el tamaño del componente en el cuadro de diálogo Familia e insertar manualmente el componente en el ensamblaje.

NotaEl método de inserción manual se utiliza automáticamente para todos los componentes que no admiten AutoDrop.

En un archivo de ensamblaje, pulse ficha Ensamblarpanel Componente Insertar desde el Centro de contenido.
En el cuadro de diálogo Insertar desde el Centro de contenido, ubique la familia de piezas cuyo miembro desee insertar:
- Examine la estructura de bibliotecas: pulse dos veces en una categoría para ver las categorías o las familias de piezas que están incluidas en ellas.
- Utilice la búsqueda.
- Utilice el historial.
- Cree una lista de favoritos para acceder rápidamente a las piezas que utiliza con frecuencia.
Seleccione la familia y pulse Aceptar.
Consejo(Sólo para piezas sin parámetros personalizados) Seleccione la familia y pulse Vista de tabla en la barra de herramientas. En el grupo Vista de tabla, seleccione el miembro de la familia que desee insertar. Continúe con el paso 8.
En la ficha Seleccionar vista o Vista de tabla del cuadro de diálogo Familia, seleccione el miembro de la familia que desea insertar.
(Sólo para piezas con parámetros personalizados) Introduzca los parámetros personalizados.
NotaSi el parámetro personalizado es booleano, seleccione 1 ó 0 para especificar el valor booleano (1 indica verdadero y 0 significa falso).
(Sólo para piezas con parámetros personalizados). Seleccione Como estándar si desea guardar el archivo de pieza en la carpeta Archivos del Centro de contenido y tratarlo como una pieza normalizada del Centro de contenido.
Nota(Nombre de archivo único) El nombre de archivo debe ser único para todos los miembros de la familia que usen la misma carpeta de almacenamiento (especificada en Nombre de la carpeta de la familia). Cuando un nombre de archivo no es único, dos o más miembros de la familia deben utilizar el mismo archivo de pieza. Si un conflicto de nombre de archivo aparece en la inserción de la pieza, se muestra una advertencia. A continuación, puede insertar la pieza existente en la carpeta de almacenamiento, pero esta pieza puede diferir de la pieza seleccionada originalmente. Si lo prefiere, puede cancelar el comando y corregir el nombre de archivo de la pieza insertada para que sea único. A continuación, inserte la pieza con el nombre de archivo corregido.
Puse Aceptar en el cuadro de diálogo Familia.
Utilice la operación de inserción típica para insertar la pieza en el ensamblaje. Añada las restricciones requeridas para colocar la pieza en relación con otra geometría.

NotaSe crea un archivo de pieza en la carpeta Archivos del Centro de contenido para todas las piezas insertadas desde el Centro de contenido. Cuando se crea un ejemplar de una pieza que ya está insertada, el archivo de pieza existente se compara con la pieza de la biblioteca. Si la biblioteca contiene una nueva versión de la pieza y se ha seleccionado la opción Actualizar piezas normalizadas desfasadas durante la inserción, el archivo de pieza original se reemplaza con un nuevo archivo de pieza. En el caso de que el archivo de pieza existente sea de sólo lectura, el Centro de contenido no podrá completar la operación de inserción de pieza.

ConsejoPuede insertar otro ejemplar de un componente del Centro de contenido que exista en el ensamblaje. Seleccione el componente en la ventana gráfica o en el navegador y, a continuación, haga clic en la ficha Ensamblar

panel Componente

Insertar desde el Centro de contenido. El cuadro de diálogo Insertar desde el Centro de contenido se muestra con el componente resaltado en el panel de la lista. Cuando se inserta el componente, el tamaño correspondiente se selecciona en el cuadro de diálogo de la familia.

Inserción de una pieza del Centro de contenido como una pieza personalizada

Las piezas personalizadas del Centro de contenido se tratan como los archivos de pieza normales y se pueden editar mediante comandos de edición de Autodesk Inventor.

En un archivo de ensamblaje, pulse ficha Ensamblarpanel Componente Insertar desde el Centro de contenido.
En el cuadro de diálogo Insertar desde el Centro de contenido, ubique la familia de piezas cuyo miembro desee insertar:
- Examine la estructura de bibliotecas: pulse dos veces en una categoría para ver las categorías o las familias de piezas que están incluidas en ellas.
- Utilice la búsqueda.
- Utilice el historial.
- Cree una lista de favoritos para acceder rápidamente a las piezas que utiliza con frecuencia.
Seleccione la familia y pulse Aceptar.
En la ficha Seleccionar vista o Vista de tabla del cuadro de diálogo Familia, seleccione el miembro de la familia que desea insertar.
(Sólo para piezas personalizadas) Introduzca los parámetros personalizados.
NotaSi el parámetro personalizado es booleano, seleccione 1 ó 0 para especificar el valor booleano (1 indica verdadero y 0 significa falso).
Seleccione Como personalizado para crear el archivo de pieza como un archivo personalizado del Centro de contenido.
Pulse Aceptar en el cuadro de diálogo Familia.
Defina el nombre de archivo y una ubicación para el archivo de pieza.
Utilice la operación de inserción típica para insertar la pieza en el ensamblaje. Añada las restricciones requeridas para colocar la pieza en relación con otra geometría.

Utilización de AutoDrop para insertar una pieza normalizada

AutoDrop interrogará automáticamente a la geometría para insertar y ajustar el tamaño en función de las características de la familia de contenido y de la vista preliminar del tamaño y la ubicación recomendados. Para utilizar AutoDrop como el método de inserción por defecto, active AutoDrop en el cuadro de diálogo Insertar desde el Centro de contenido.

NotaAutoDrop se puede usar para insertar los siguientes tipos de piezas normalizadas: pernos (excepto los incluidos en la categoría Otros), tuercas, arandelas, ejes de articulación, rodamientos y anillos elásticos de seguridad.

En un archivo de ensamblaje, pulse ficha Ensamblarpanel Componente Insertar desde el Centro de contenido.
En el cuadro de diálogo Insertar desde el Centro de contenido, busque la familia de piezas cuyo miembro desee insertar.
Active AutoDrop en la barra de herramientas.
Seleccione la familia y pulse Aceptar o pulse dos veces la familia.
Use los controles de AutoDrop para insertar la pieza.

Sustitución de una pieza en un archivo de ensamblaje (Reemplazar desde el Centro de contenido)

Una pieza del Centro de contenido reemplaza a la pieza seleccionada (también puede ser una pieza que no pertenezca al Centro de contenido).

Pulse con el botón derecho en la pieza que desee reemplazar en el archivo de ensamblaje. A continuación, seleccione Reemplazar desde el Centro de contenido (o Componente Reemplazar desde el Centro de contenido para las piezas que no pertenecen al Centro del contenido).
En el cuadro de diálogo Reemplazar desde el Centro de contenido, busque la familia de piezas que desee insertar en el ensamblaje.
Seleccione la pieza y pulse Aceptar para abrir el cuadro de diálogo Familia.
Seleccione el miembro con el que desea reemplazar la pieza actual y pulse Aceptar.

Insertar operación desde el Centro de contenido

Las bibliotecas del Centro de contenido suministrado con la instalación de Autodesk Inventor incluyen operaciones que se pueden insertar en archivos de pieza de Autodesk Inventor.

Las operaciones del Centro de contenido incluyen diversas formas geométricas, como conos, cilindros y esferas, en tamaños de los sistemas Métrico e Inglés.

Abra un archivo de pieza.
En la cinta de opciones, pulse ficha Administrarpanel Insertar Operación.
En el cuadro de diálogo Insertar operación, localice la operación que desea insertar.
- Examine la estructura de bibliotecas: pulse dos veces en una categoría de operación para ver las categorías o las familias de operaciones que están incluidas en ellas.
- Utilice la búsqueda.
- Utilice el historial.
- Cree una lista de favoritos para acceder rápidamente a las piezas que utiliza con frecuencia.
Pulse dos veces la operación o seleccione la operación y pulse Aceptar. Aparecerá el cuadro de diálogo Familia.
Especifique el miembro de la familia de operaciones que desea insertar. Si es preciso, escriba los valores de cotas que se deban usar en la operación insertada y pulse Aceptar.
Después de insertar la operación de pieza, el comando Pinzamientos 3D se activa automáticamente. Puede ajustar las cotas de la operación y desplazarla a la ubicación deseada.

Cambiar el tamaño de las piezas normalizadas insertadas

Utilice el comando Cambiar tamaño para cambiar un parámetro clave de una pieza insertada del Centro de contenido.

NotaEl comando Cambiar tamaño es el único método para editar las piezas del Centro de contenido insertadas como piezas normalizadas.

En el archivo de ensamblaje, pulse con el botón derecho del ratón una pieza del Centro de contenido en la ventana gráfica o en el navegador y seleccione Cambiar tamaño. Se mostrará así el cuadro de diálogo Familia correspondiente a la pieza seleccionada.
En el cuadro de diálogo Cambiar tamaño, seleccione el tamaño nuevo que quiera asignar a la pieza.
Pulse Aceptar para aplicar el cambio de tamaño y cerrar el cuadro de diálogo.

Apertura de una pieza desde el Centro de contenido

Haga clic en Abrir Abrir desde el Centro de contenido.
En el cuadro de diálogo Abrir desde el Centro de contenido, busque la familia de piezas cuyo miembro desee abrir.
Pulse dos veces la familia de piezas para abrir el cuadro de diálogo Familia.
Seleccione el miembro que desea abrir y pulse Aceptar. la selección se puede realizar en la ficha Selección o en la ficha Vista de tabla.
Se abrirá la pieza seleccionada.

NotaEn la carpeta Archivos del Centro de contenido, se crea un archivo de pieza para todas las piezas insertadas o abiertas desde el Centro de contenido. Cuando se abre una pieza que ya está insertada, el archivo de pieza existente se compara con la pieza de la biblioteca. Si la biblioteca contiene una nueva versión de la pieza, el archivo de pieza original se reemplaza con un nuevo archivo de pieza. En el caso de que el archivo de pieza existente sea de sólo lectura, el Centro de contenido no podrá abrir la pieza.

ConsejoPara abrir un componente del Centro de contenido que esté insertado en un ensamblaje, seleccione ese componente en la ventana gráfica o en el navegador. A continuación, haga clic en

Abrir

Abrir desde el Centro de contenido. El cuadro de diálogo Abrir desde el Centro de contenido se muestra con el componente resaltado en el panel de la lista. Cuando pulse Aceptar, el tamaño correspondiente se seleccionará en el cuadro de diálogo Familia.

Referencias

Apertura, inserción, inserción de operación o reemplazo desde el Centro de contenido

El cuadro de diálogo Insertar, Insertar operación o Reemplazar desde el Centro de contenido es la interfaz principal para el entorno de consumidor del Centro de contenido. Utilice el cuadro de diálogo para insertar o reemplazar una pieza u operación desde el Centro de contenido.

NotaEl entorno de consumidor del Centro de contenido está disponible cuando se ha establecido conexión con el servidor de contenido y las bibliotecas del Centro de contenido están correctamente configuradas en el proyecto.

Acceso:

Insertar desde el Centro de contenido inserta una pieza o una operación en el archivo de ensamblaje abierto.

En la cinta de opciones, pulse ficha Ensamblarpanel Componente Insertar desde el Centro de contenido.
En la ventana gráfica del ensamblaje, pulse con el botón derecho del ratón en un área vacía y seleccione Insertar desde el Centro de contenido en el menú.

Insertar operación inserta una operación en el archivo de pieza abierto.

En la cinta de opciones, pulse ficha Administrarpanel Insertar Operación.
En el entorno de pieza, pulse un área vacía con el botón derecho del ratón y seleccione Insertar operación. (No está disponible cuando se edita un boceto.)

Reemplazar desde el Centro de contenido reemplaza una pieza del ensamblaje con una pieza del Centro de contenido.

En el entorno de ensamblaje, pulse con el botón derecho del ratón en una pieza y seleccione Reemplazar desde el Centro de contenido (o Componente Reemplazar desde el Centro de contenido para las piezas que no pertenecen al Centro del contenido).

Descripción del flujo de trabajo

Primero, busque una familia de piezas u operaciones examinando las categorías o utilizando uno de estos comandos: Búsqueda, Filtros, Favoritos o Historial. Pulse dos veces la familia localizada para insertar un miembro de familia.

NotaSi hay entradas vacías o no válidas en una o varias celdas de la tabla de familia correspondiente al miembro de la familia, el Centro de contenido no puede insertar una pieza. Use el Editor del Centro de contenido para corregir la tabla de la familia.

Navegación

El panel Categoría muestra la estructura de las categorías disponibles. Cuando se pulsa dos veces una categoría, se muestran sus subcategorías o familias de operaciones o piezas en los paneles de categorías y familias de la derecha.

Para desplazarse en la jerarquía, expanda las categorías del panel Categoría. Pulse dos veces los elementos del panel Lista y utilice los comandos de navegación en la barra de herramientas (Anterior, Siguiente y Subir carpeta).

Para seleccionar el modo de la vista, pulse Miniatura, Vista de lista o Vista detallada. el modo Vista de lista es más rápido, pero el modo Vista en miniatura es más descriptivo.

Opciones de menú

Menú Ver

Vista en árbol activa o desactiva el panel Vista en árbol.

Vista de tabla activa o desactiva el grupo Vista de tabla.

Miniatura muestra elementos en la vista de miniaturas.

Lista muestra los elementos del panel derecho en una lista.

Lista de detalles muestra los elementos del panel derecho en una lista con información detallada.

Comandos

Búsqueda activa o desactiva el panel Búsqueda. Esta función se utiliza para realizar búsquedas en toda la biblioteca o en categorías seleccionadas. Se puede buscar una cadena de texto o definir criterios de búsqueda relativos a propiedades de familia o parámetros de categoría.

Favoritos activa o desactiva el panel Favoritos.

Filtros activa o desactiva los filtros disponibles, edita un filtro o crea un filtro.

Historial muestra el panel Historial. Historial incluye las 20 últimas piezas utilizadas.

AutoDrop controla el método por defecto para la inserción de componentes del Centro de contenido. Actívelo para utilizar AutoDrop como el método por defecto para insertar componentes del Centro de contenido en ensamblajes. Desactívelo para utilizar la inserción del Centro de contenido.

Parámetro de idioma Permite seleccionar el idioma que se debe utilizar en el Centro de contenido.

Renovar contenido actualiza los datos del cuadro de diálogo con el contenido más reciente del servidor.

Opciones de menú contextual

Añadir a Favoritos	Añade la categoría o la familia seleccionada a la lista Favoritos.
Miniatura	Muestra los elementos en la vista de miniaturas.
Lista	Muestra los elementos del panel derecho en una lista.
Lista de detalles	Muestra los elementos del panel derecho con información detallada.
Favoritos	Activa y desactiva el panel Favoritos.
Filtros	Activa o desactiva los filtros disponibles, edita un filtro o crea un filtro.

Barra de herramientas

	Anterior muestra la página anterior que se ha visto.
	Siguiente muestra la página anterior.
	Subir carpeta muestra la página que se encuentra un nivel por encima en la estructura de categorías.
	Búsqueda activa la función de búsqueda. Esta función se utiliza para realizar búsquedas en toda la biblioteca o en categorías seleccionadas. Se puede buscar una cadena de texto o definir criterios de búsqueda relativos a propiedades de familia o parámetros de categoría.
	Favoritos muestra el panel Favoritos.
	Filtros activa y desactiva los filtros actuales.
	Historial activa la vista Historial. Historial muestra las 20 últimas piezas utilizadas.
	AutoDrop controla el método por defecto de inserción de componentes del Centro de contenido. Actívelo para utilizar AutoDrop como el método por defecto para insertar componentes del Centro de contenido en ensamblajes. Desactívelo para utilizar la inserción del Centro de contenido. ConsejoMantenga pulsada la tecla ALT y pulse Aceptar (o pulse dos veces la familia) si desea utilizar el otro método de inserción para una familia de piezas concreta.
	Actualizar actualiza los datos del cuadro de diálogo con el contenido nuevo del servidor.
	Vistas permite cambiar a la vista Miniatura, Lista o Lista de detalles.
	Vista en árbol permite mostrar y ocultar el panel Vista en árbol.
	Vista de tabla activa o desactiva el grupo Vista de tabla.

Familia

Utilice el cuadro de diálogo Familia para seleccionar un miembro de la familia y, a continuación, completar una de las operaciones siguientes:

Insertar desde el Centro de contenido: inserta una pieza en un ensamblaje.
Insertar operación: inserta una operación en una pieza o un ensamblaje.
Reemplazar desde el Centro de contenido: reemplaza un componente del Centro de contenido en un ensamblaje.
Cambiar tamaño: cambia el tamaño de un componente del Centro de contenido en un ensamblaje.

NotaLas opciones disponibles dependen de cómo se accede al cuadro de diálogo.

Acceso:

Los comandos siguientes utilizan el cuadro de diálogo Familia:

Abrir desde el Centro de contenido
Insertar pieza desde el Centro de contenido
Insertar operación desde el Centro de contenido
Reemplazar desde el Centro de contenido

Como personalizado	Inserta el miembro seleccionado como una pieza personalizada.
Como estándar	Inserta el miembro seleccionado como una pieza normalizada.
Usar iMates	Inserta las iMates seleccionadas utilizando el componente del Centro de contenido.

Reemplazar todo

Reemplaza todos los ejemplares de la piezas seleccionada en el ensamblaje. Disponible sólo para piezas del Centro de contenido.

Menú contextual:

Añadir a Favoritos

Añade la pieza o la operación con los parámetros seleccionados al grupo de favoritos activo.

Ficha Seleccionar

Proporciona listas de claves principales y secundarias de la familia. Cuando se selecciona un valor de clave principal, se filtran los valores de clave secundarios. La combinación de los valores de clave define cada miembro exclusivo de la familia. Especifique los valores de clave de un miembro del Centro de contenido para completar la operación.

Imagen de vista preliminar	Muestra la imagen de vista preliminar para la familia de piezas o de operaciones seleccionada.
Parámetros	Selecciona un valor para todos los parámetros de la lista para especificar la pieza o la operación que se insertará.

Vista de tabla

Muestra información detallada acerca de la pieza de familia seleccionada. Cada fila especifica los parámetros de un miembro de familia individual.

NotaVista de tabla no está disponible para las operaciones.

Visualización	Filtra el tipo de columnas que se deben mostrar: pulse la flecha abajo para seleccionar las columnas que desee visualizar en la tabla.
Ordenar	Muestra el cuadro de diálogo Ordenar. Utilice ese cuadro de diálogo para acceder a opciones de filtro adicionales.

Menú contextual de las filas:
Añadir a Favoritos	Añade el miembro seleccionado a la lista Favoritos.

Menú contextual de las columnas:
Ocultar	Oculta la columna seleccionada.
Mostrar todas	Muestra todas las columnas.
Propiedades de columna	Abre el cuadro de diálogo Propiedades de columna.

Ficha Información de la familia

La ficha Información de la familia muestra información relacionada con la familia de piezas o de operaciones. Esta información es de sólo lectura.

Nombre	Muestra el nombre de la familia de piezas o de operaciones de la biblioteca del Centro de contenido.
Descripción	Muestra el texto descriptivo.
Organismo de normalización	Muestra el organismo de normalización.
Fabricante	Muestra la propiedad Fabricante. Cuando se inserta la pieza en un ensamblaje, el texto se almacena en la iProperty Fabricante.
Norma	Muestra la norma específica en la que se basa la familia.
Revisión de la norma	Muestra la revisión de la norma en la que se basa la familia.
Biblioteca de origen	Muestra el nombre de la biblioteca en la que se guarda la familia de piezas (o de operaciones).

Inventor

Puntuación de la comunidad

Etiquetas Etiquetas0

Page statistics

Consumidor del Centro de contenido

Tabla de contenidos

Comentarios0
