    En Autodesk Inventor, las operaciones de cordón de soldadura incluyen una soldadura ficticia, una soldadura de empalme sólida y una soldadura para ranuras sólida. Todos los tipos de cordones de soldadura únicamente se encuentran en el grupo de operaciones de soldadura. Cada uno de ellos se representa mediante un icono exclusivo en el navegador.

    Las soldaduras adoptan la especificación de soldadura, la asocian a la geometría seleccionada y muestran un símbolo de soldadura. Los símbolos de soldadura ficticios y sólidos de soldadura se pueden recubrir y crear automáticamente en las vistas del dibujo. También puede generar automáticamente anotaciones de oruga para soldaduras de empalme de un cuerpo sólido.

    Puede crear un símbolo de soldadura simultáneamente al cordón de soldadura, o bien crearlo en una operación independiente.

    ¿En qué se diferencian las soldaduras ficticias y las soldaduras de empalme sólidas?

    Las soldaduras ficticias se crean como elementos gráficos. Estos elementos gráficos cambian la apariencia de las aristas del modelo para indicar que se han soldado. Las soldaduras ficticias también crean un símbolo de soldadura normalizado que contiene una descripción completa de la operación de soldadura. No crea la geometría real del cordón de soldadura y, cuando se calcula para propiedades másicas, aporta una masa aproximada. Debido a estas características, las soldaduras ficticias pueden representar una amplia gama de tipos de soldadura.

    Las soldaduras sólidas utilizan la especificación de soldadura para crear una representación 3D del cordón de soldadura y un símbolo de soldadura en el conjunto soldado del ensamblaje. El cordón de soldadura sólido añade material al modelo que aporta información a los cálculos de propiedades másicas. Utilice soldaduras sólidas para casos de diseño en los que esté interesado en comprobar interferencias o los efectos de las soldaduras en las propiedades másicas.

    Se pueden definir diferentes tipos y valores de soldadura para el lado de la línea de marca y para el otro lado de una soldadura ficticia. La única diferencia en las definiciones del lado de la línea de marca y del otro lado para una soldadura sólida puede ser el valor.

    ¿En qué se diferencia el flujo de trabajo para soldaduras ficticias y soldaduras sólidas?

    Todos los tipos de operaciones de soldadura tienen un control completo de las capacidades de especificación de soldadura. La principal diferencia estriba en que, para crear una soldadura ficticia, se designan aristas, mientras que para crear una soldadura sólida se designan caras.

    Los preparativos de soldadura son opcionales para soldaduras sólidas, pero no son necesarios para soldaduras ficticias. El símbolo de soldadura ficticia contiene la descripción de los preparativos de soldadura necesarios para las aristas seleccionadas.

    Procedimientos

    Creación de operaciones de cordón de soldadura en conjuntos soldados

    En un ensamblaje de conjunto soldado, utilice los comandos de la ficha Soldadura para crear soldaduras de empalme, para ranura y ficticias. Crea soldaduras de empalme intermitentes o continuas a lo largo de las caras seleccionadas, o bien utiliza una soldadura de ranura para conectar dos caras con un cordón de soldadura sólido.

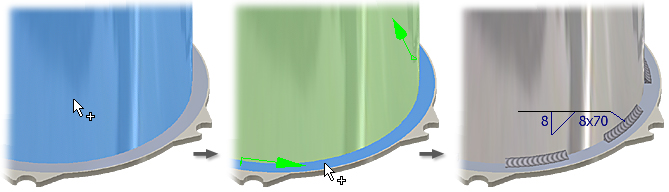

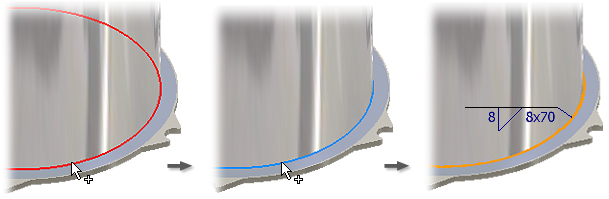

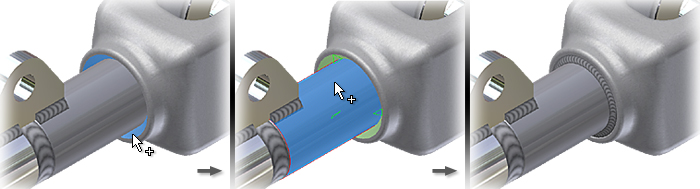

    Las imágenes siguientes muestran soldaduras ficticias, de empalme y de empalme intermitente.

    Las operaciones del cordón de soldadura siempre se ven afectadas por las operaciones de mecanizado posteriores a la soldadura, pero no por las operaciones de preparativos de soldadura. Estas funciones tampoco se incluyen en las listas de participación de operaciones de ensamblaje.

    Puede crear un símbolo de soldadura al crear un cordón de soldadura, o bien crearlo en una operación independiente.

    Creación de una operación de soldadura de empalme

    Las soldaduras de empalme construyen esquinas mediante la adición de material entre una o más caras de una sola pieza o de varias piezas.

    1. En el ensamblaje de conjunto soldado, pulse dos veces el grupo Soldaduras del navegador para activarlo.
    2. En la cinta de opciones, pulse ficha Soldadura panel Soldadura Empalme para abrir el cuadro de diálogo Soldadura de empalme.
    3. En la ventana gráfica, seleccione una o varias caras para el primer conjunto de selección. Utilice la tecla Mayús para cancelar la selección de las caras que no desee.
    4. Pulse el botón derecho y seleccione Continuar. Seguidamente, seleccione el segundo conjunto de caras en la ventana gráfica.
    5. Si es necesario, active la casilla de verificación Cadena para encadenar las caras.
    6. Seleccione la orientación del cordón de soldadura y, a continuación, introduzca los valores correspondientes a los lados del cordón.
    7. Pulse la flecha para seleccionar el contorno del cordón.
    8. Si elige un contorno Convexo o Cóncavo, el valor Desfase estará disponible. El valor describe el desfase de la curva con respecto al plano tal y como se muestra en la imagen siguiente. La imagen preliminar de la ventana gráfica se actualiza con los valores introducidos.
    9. Si crea un cordón intermitente, defina los valores en función de la norma activa. La imagen preliminar muestra dónde se aplican los valores.
    10. En el grupo de opciones Extensión, pulse la flecha abajo y seleccione el método de acabado de la soldadura.
      • Utilice Extensión Todo para cortar todas las caras. Si algunas caras se eliminan de la operación, Todo sigue siendo un método de terminación válido porque no se basa en una distancia o cara específicas.
      • Utilice Extensión Desde-Hasta sólo si está seguro de que las caras (o planos) de inicio y fin permanecen intactas en todos los cambios de diseño. Si la cara (o plano) Desde o Hasta desaparece, la operación no funciona. Pulse los planos o caras de terminación inicial y final. Los planos y las caras de terminación designados deben ser paralelos.
      • Utilice Extensión Inicio-Longitud para especificar un punto inicial con o sin un valor de desfase y la longitud total del cordón de soldadura. Utilice Inicio-Longitud si la soldadura no comienza ni termina en una arista. Cambie el punto inicial seleccionando el icono Dirección.
    11. Si lo desea, active la casilla de verificación Crear símbolo de soldadura. Los cordones de soldadura de empalme se vinculan con valores del símbolo de soldadura a no ser que rompa en vínculo intencionadamente. Introduzca valores para definir el contenido y la apariencia del símbolo de soldadura.

      Si desea obtener más información sobre el significado de los valores del símbolo de soldadura, consulte Referencia de Símbolos de soldadura de modelo.

    12. Pulse Aplicar para crear el cordón de soldadura de empalme y, si lo seleccionó previamente, el símbolo de soldadura. Continúe creando cordones o, si lo desea, pulse Cancelar para cerrar el cuadro de diálogo.

    Creación de una operación de soldadura para ranuras

    1. En el ensamblaje de conjunto soldado, pulse dos veces el grupo Soldaduras del navegador para activarlo.
    2. En la cinta de opciones, pulse ficha Soldadura panel Soldadura Acanalado para abrir el cuadro de diálogo Soldadura para ranuras.
    3. Si es necesario, active la casilla de verificación Cadena de caras para seleccionar varias caras tangentes.
    4. Pulse Conjunto de caras 1 y, en la ventana gráfica, seleccione una o varias caras para el primer conjunto de selección. Utilice la tecla Mayús para cancelar la selección de las caras que no desee. Las caras seleccionadas coinciden con la línea coloreada de la cara inferior.
      • Active la casilla de verificación Soldadura de cara completa si quiere que el cordón de soldadura se extienda por toda longitud del conjunto de selección.
      • Seleccione Cadena de caras para incluir todas las caras tangentes en la selección.
      • Active la casilla de verificación Ignorar contornos internos para extender el cordón de soldadura por los contornos internos, como agujeros o cortes.
    5. Pulse con el botón derecho y seleccione Continuar. Seguidamente, seleccione el segundo grupo de caras en la ventana gráfica. Las caras seleccionadas coinciden con la línea coloreada de la cara inferior.

      Active las casillas de verificación Soldadura de cara completa e Ignorar contornos internos para especificar el tratamiento para el segundo conjunto de selección.

    6. Pulse Dirección de llenado. En la ventana gráfica, pulse una arista o una cara para indicar la dirección de la soldadura.
    7. Si no es necesario elegir la dirección, como un cilindro en un agujero, active la casilla de verificación Relleno radial para definir la dirección.
    8. Si lo desea, active la casilla de verificación Crear símbolo de soldadura. Introduzca valores para definir el contenido y la apariencia del símbolo de soldadura.

      Si desea obtener más información sobre el significado de los valores del símbolo de soldadura, consulte Referencia de Símbolos de soldadura de modelo.

    9. Pulse Aplicar para crear el cordón de soldadura para ranuras y, si lo seleccionó previamente, el símbolo de soldadura. Continúe creando cordones o, si lo desea, pulse Cancelar para cerrar el cuadro de diálogo.

    Mostrar cómo se crea un cordón de soldadura para ranuras

    Creación de una operación de soldadura ficticia

    1. Abra un ensamblaje de conjunto soldado. Si es necesario, convierta un ensamblaje normal en un conjunto soldado. Para obtener más información, pulse Conversión de un ensamblaje en un conjunto soldado.
    2. En el navegador, pulse con el botón derecho del ratón la carpeta Soldaduras y seleccione Editar.
    3. En la cinta de opciones, pulse ficha Soldadura panel Soldadura Cosmética.
    4. Especifique el modo de selección. Seleccione una o varias aristas, o bien seleccione una cadena de aristas contiguas o un contorno cerrado.
    5. En el grupo de opciones Extensión, pulse la flecha para seleccionar el método de acabado del cordón de soldadura ficticio.
      • Active Todo para cortar todas las caras. Si algunas caras se eliminan de la operación, Todo sigue siendo un método de terminación válido porque no se basa en una distancia o cara específicas.
      • Utilice Desde-Hasta sólo si está seguro de que las caras (o planos) de inicio y fin permanecen intactas en todos los cambios de diseño. Si la cara (o plano) Desde o Hasta desaparece, la operación no funciona. Pulse los planos de terminación inicial y final. Los planos y las caras designados deben ser paralelos.
    6. En Área, pulse para seleccionar el área o utilice el comando Medir o Mostrar cotas.
    7. Active la casilla de verificación Crear símbolo de soldadura para crear el símbolo junto con el cordón de soldadura ficticio. Para obtener más información, pulse Referencia de Símbolos de soldadura de modelo.

      Si lo prefiere, puede crear el símbolo de soldadura más adelante. El cordón de soldadura ficticio se anida debajo del símbolo de soldadura en la carpeta Soldadura del navegador.

    Añadir rellenos de final a los cordones de soldadura de conjuntos soldados



    Puede añadir un relleno de final de soldadura a un modelo para representar la región rellenada que indica el final de un cordón de soldadura. El relleno de final puede recubrirse en la vista del dibujo. Se añade automáticamente un relleno de final a un cordón de soldadura de empalme.

    1. En el ensamblaje de conjunto soldado, pulse dos veces la carpeta Soldadura para acceder al entorno de conjunto soldado.
    2. En la cinta de opciones, pulse ficha Soldadura panel Soldadura Relleno de final. Se resaltarán las caras de relleno de final existentes.
    3. Pulse cualquier cara de un cordón de conjunto soldado sólido para añadir un relleno de final.
    4. Continúe añadiendo rellenos de final. Pulse el botón derecho del ratón y, para salir, seleccione Terminar.

    Para eliminar un relleno de final, pulse Relleno de final y, a continuación, seleccione de nuevo la cara para desactivar el resaltado.

    Consejopara cambiar la apariencia de un relleno de final, pulse con el botón derecho del ratón la carpeta Soldaduras del navegador y seleccione Propiedades. En el cuadro de diálogo Propiedades, pulse la ficha Cordón de soldadura. En el cuadro Estilo de color del relleno de final, pulse la flecha para mostrar los estilos de color disponibles y seleccione uno. Pulse Aceptar para cerrar el cuadro de diálogo.

    Exportación de propiedades del cordón de soldadura a una hoja de cálculo

    Para ayudarle a determinar el uso preciso de la biela de la soldadura, la hora de fabricación y el peso de los cordones, puede exportar las propiedades físicas del cordón de soldadura a una hoja de cálculo. Puede consultar la masa, el volumen, la longitud, el tipo y el nombre de los distintos cordones del ensamblaje de conjunto soldado. O tal vez quiera enumerar todos los cordones de soldadura del ensamblaje actual y de todos los archivos de conjunto soldado a los que hace referencia. Los nombres de los archivos a los que hace referencia se incluyen en el informe. Puede generar un informe de cordones de soldadura desde cualquier documento de ensamblaje.

    Los valores Longitud y Área no se incluyen en el informe de soldaduras para ranuras.

    Una vez exportadas las propiedades del cordón de soldadura a la hoja de cálculo, puede insertar sus propias fórmulas para obtener información de costes o pegar la tabla en el plano como referencia.

    1. En la cinta de opciones, pulse ficha Soldadura panel Soldadura Informe de cordón en un ensamblaje de conjunto soldado.
    2. En el cuadro de diálogo Ubicación del informe, acepte el nombre por defecto o escriba uno distinto.
    3. Vaya a la carpeta en la que desea colocar el archivo.
    4. Pulse Guardar.

    Definición de la visibilidad de los símbolos y las operaciones de cordón de soldadura

    Los símbolos y las operaciones de cordón de soldadura quedan activados por defecto tras su creación. Permanecen activadas hasta que se cambia su visibilidad. Cuando se inserta una soldadura en otro ensamblaje, sus operaciones de cordón de soldadura y sus símbolos están visibles en el ensamblaje.

    Puede controlar la visibilidad de las operaciones de cordón de soldadura y los símbolos de un conjunto soldado completo, para el grupo de operaciones de soldadura y para las operaciones de cordón de soldadura individuales.

    Puede desactivar el símbolo y la operación de cordón de soldadura, o simplemente el símbolo. Al desactivar la visibilidad de las operaciones de cordón de soldadura, se desactiva automáticamente el símbolo de cordón asociado.

    La visibilidad de los símbolos y las operaciones de cordón de soldaduras se reflejan en las representaciones de vistas de diseño.

    Para ver la visibilidad para el grupo de operaciones de soldadura

    Puede cambiar la visibilidad para todas las operaciones de cordón de soldaduras de ensamblaje o los símbolos de soldaduras en el grupo de operaciones de soldadura mediante una opción del menú contextual.

    1. En el navegador, seleccione el grupo de operaciones de soldadura.
    2. Pulse el botón derecho del ratón y seleccione la opción de visibilidad que proceda. Deseleccione la marca de verificación para desactivar la opción.
      • Para cambiar la visibilidad de la operación de cordón de soldaduras, seleccione Visibilidad.
      • Para cambiar la visibilidad del símbolo, seleccione Visibilidad de símbolo.
    3. Para activar la visibilidad, seleccione el grupo de operaciones en el navegador, pulse con el botón derecho del ratón y seleccione la opción pertinente.

    Para ver la visibilidad para las operaciones de cordón de soldadura seleccionadas

    En el nivel de operación, puede definir sólo la visibilidad para los símbolos. La visibilidad de las operaciones de cordón de soldadura no se encuentra disponible.

    1. En el navegador o en la ventana gráfica, seleccione una o varias operaciones de cordón de soldadura.
    2. Pulse con el botón derecho del ratón y seleccione Visibilidad de símbolo. Deseleccione la marca de verificación para desactivar la opción.
    3. Para activar la visibilidad, seleccione una o varias operaciones de cordón de soldadura en el navegador, pulse con el botón derecho del ratón y seleccione Visibilidad de símbolo.
    Notapara seleccionar múltiples operaciones de cordón de soldadura, pulse y mantenga pulsada la tecla Ctrl y seleccione las operaciones.

    Para ver la visibilidad de una soldadura completa o de un ensamblaje con subconjuntos soldados

    La ficha Vista define la visibilidad de la soldadura completa.

    1. En la cinta de opciones, pulse ficha Vista panel Visibilidad Visibilidad de objeto.
    2. En el menú desplegable, desactive la casilla de selección para ocultar las operaciones de cordón de soldadura o los símbolos de soldadura. Seleccione la opción para activar la visibilidad.

    Los símbolos del navegador indican el estado de visibilidad seleccionado en la ficha Vista.

    NotaPara volver a activar o desactivar la visibilidad en el navegador o en la ventana gráfica, primero configure la opción en la ficha Vista.

    Suprimir operaciones de soldadura

    Puede suprimir las operaciones individuales de cualquiera de los tres grupos de operaciones de soldadura. Los propios grupos de operaciones de soldadura no se pueden suprimir.

    Al suprimir una operación de cordón de soldadura, también se suprime el símbolo de soldadura asociado al mismo. Las anotaciones de operación de cordón de soldadura y cualquier símbolo de soldadura del dibujo asociado con la operación de cordón de soldadura, se suprimirán la próxima vez que se actualice el dibujo.

    Al suprimir las operaciones de ensamblaje de un grupo de operaciones de soldadura puede que sea necesario volver a aplicar restricciones o volver a crear operaciones.

    1. En el navegador, expanda el grupo de operaciones que contiene la operación que desea suprimir.
    2. Seleccione la operación que desea suprimir en la ventana gráfica o en el navegador y, a continuación, realice una de las siguientes acciones:
      • Pulse la tecla Supr.
      • Pulse con el botón derecho del ratón y seleccione Suprimir.

    Referencias

    Operaciones de soldadura de empalme

    Crea una operación de soldadura de empalme en un ensamblaje de conjunto soldado. Se puede crear un símbolo de soldadura simultáneamente con la operación, o bien crearlo en una operación independiente.

    El cordón de soldadura y el símbolo de soldadura son operaciones independientes de la carpeta de soldaduras del navegador. El símbolo de soldadura se puede asociar a la operación de cordón de empalme para que los cambios realizados en ella actualicen los valores del símbolo de soldadura. Los cambios realizados en el símbolo de soldadura no pueden actualizar la operación de cordón en ángulo. Una vez consumida por un símbolo de soldadura, la soldadura de empalme se convierte en nodo hijo del símbolo de soldadura.

    Acceso:

    Pulse con el botón derecho la carpeta Soldaduras en el navegador y seleccione Editar. En la cinta de opciones, pulse ficha Soldadura panel Soldadura Empalme.

    La casilla Cordón indica los parámetros necesarios para construir la soldadura de empalme.

    Selección y Tamaño

    Selecciona las caras que definen la soldadura de empalme. Seleccione la casilla de verificación Cadena para seleccionar las caras tangentes contiguas automáticamente.



    La opción Longitud del lado construye una soldadura de empalme basada en la longitud del lado (altura y anchura). Si sólo se introduce un valor, las longitudes del lado son equivalentes.



    La opción Tamaño de garganta construye una soldadura de empalme basada en la distancia entre la raíz de la soldadura y la cara de la soldadura de empalme.


    Dirección cambia la posición inicial de una soldadura de desfase.

    Contorno



    Especifica el contorno de soldadura del cordón de soldadura con las opciones Plano, Convexo o Cóncavo y, si procede, establece una distancia de desfase. El desfase se utiliza con los contornos cóncavo y convexo para controlar la curvatura interna y externa de la cara del cordón de soldadura.

    Intermitencia



    Especifica la intermitencia de un cordón de soldadura de empalme, según la norma activa.

    La norma ANSI especifica la longitud del cordón y la distancia entre los centros de los cordones.

    Por su parte, las normas ISO, BSI, DIN y GB especifican la longitud del cordón, el espaciado entre los cordones y el número de cordones.

    La norma JIS especifica la longitud del cordón, la distancia entre los centros de los cordones y el número de cordones.

    Extensión

    Determina el método de inicio y finalización de una soldadura de empalme. Una soldadura de empalme puede terminar en un plano de trabajo, en una cara plana o ampliarse por toda la geometría seleccionada de una soldadura de longitud completa. La posición inicial y final de una soldadura de empalme también se puede desfasar desde una arista de modelo. Pulse la flecha para seleccionar el método de extensión.

    • Todo crea el cordón de soldadura en toda la geometría seleccionada y en la dirección especificada.
    • Desde-Hasta selecciona caras o planos de inicio y final en los que termina la operación de soldadura. En un conjunto soldado, las caras o los planos pueden estar en otras piezas, pero deben ser paralelos.
    • Inicio-Longitud crea un cordón de soldadura con una distancia de desfase especificada por el usuario y una longitud fija. Si la soldadura no comienza ni termina en una arista, utilice Desfase inicial para especificar la distancia.

    Seleccione Crear símbolo de soldadura para expandir el cuadro de diálogo en el que se definen los parámetros del símbolo de soldadura. Pulse este vínculo para ir a la Referencia de Símbolos de soldadura de modelo.

    Operación de soldadura para ranuras

    Crea una operación de soldadura para ranuras en un ensamblaje de conjunto soldado que conecta dos conjuntos de caras con un cordón de soldadura sólido. Se puede crear un símbolo de soldadura simultáneamente con la operación, o bien crearlo en una operación independiente.

    El cordón de soldadura y el símbolo de soldadura son operaciones independientes de la carpeta de soldaduras del navegador. No existe asociación alguna entre el símbolo de soldadura y la operación de cordón de soldadura, por lo que se puede especificar cualquier valor de símbolo de soldadura para la operación de cordón de soldadura. Una vez consumida por un símbolo de soldadura, la soldadura para ranuras se convierte en nodo hijo del símbolo de soldadura.

    Acceso:

    Pulse con el botón derecho la carpeta Soldaduras en el navegador y seleccione Editar. En la cinta de opciones, pulse ficha Soldadura panel Soldadura Para ranuras.

    La casilla Cordón indica los parámetros necesarios para construir la soldadura para ranuras.

    Conjuntos de caras 1 y 2

    Selecciona los dos conjuntos de caras que se van a conectar con un cordón de soldadura para ranuras. Cada cara debe estar formada por una o varias caras de piezas contiguas.

    La opción Soldadura de cara completa especifica el modo en que aparece el cordón de soldadura para los dos conjuntos de caras.



    Desactive la casilla de verificación para especificar que el cordón de soldadura finaliza en la extensión del conjunto de caras más pequeño.



    Active la casilla de verificación para especificar que el cordón de soldadura se extiende para consumir los dos conjuntos de caras. Si los conjuntos de caras 1 y 2 tienen longitudes distintas, el cordón de soldadura se expande para ajustarse a las dos caras.

    Cadena de caras selecciona varias caras tangentes.

    La opción Ignorar contornos internos determina si un conjunto de cara seleccionado tiene como resultado una soldadura para ranuras vacía o sólida.



    Desactive la casilla de verificación para especificar que el cordón de soldadura se extiende por el contorno, pero no por la cara.



    Active la casilla de verificación para especificar que el cordón de soldadura abarca el contorno interno para cubrir toda la cara.

    Dirección de llenado

    Define la dirección en la que se proyectan los conjuntos de caras de soldaduras para ranuras entre sí al conectarse mediante un cordón de soldadura para ranuras. Para definir la dirección de llenado puede seleccionar:

    • Caras planas y planos de trabajo (especifica la dirección normal a la cara o plano seleccionados)
    • Caras cilíndricas, cónicas o toroidales (especifica la dirección del eje de superficie)
    • Ejes de trabajo
    • Aristas de pieza
    • Dos puntos (eje de trabajo, vértice del modelo)



    Proyecta el cordón de soldadura en el ángulo del primero conjunto de caras seleccionado.




    Proyecta el cordón de soldadura perpendicularmente al segundo conjunto de caras seleccionado.



    Relleno radial

    Proyecta el cordón de soldadura alrededor de una curva. La dirección de llenado no está disponible si se ha activado la casilla de verificación Relleno radial.



    Seleccione Crear símbolo de soldadura para expandir el cuadro de diálogo en el que se definen los parámetros del símbolo de soldadura. Pulse este vínculo para ir a la Referencia de Símbolos de soldadura de modelo.

    Soldaduras ficticias

    Crea una operación de soldadura ficticia en un ensamblaje de conjunto soldado. Se puede crear un símbolo de soldadura simultáneamente con la operación, pero también se puede crear en una operación independiente.

    El cordón de soldadura y el símbolo de soldadura son operaciones independientes de la carpeta de soldaduras del navegador. El símbolo de soldadura y la operación de cordón de soldadura no se asocian, por lo que puede especificar cualquier valor de símbolo de soldadura para cualquier operación de cordón de soldadura. Una vez consumido por un símbolo de soldadura, el cordón ficticio se convierte en nodo hijo del símbolo de soldadura.

    Los cordones de soldadura ficticia resultan útiles cuando el diseño no requiere análisis de interferencias ni la apariencia estética de cordones de soldadura sólidos. Sus propiedades físicas aproximadas se pueden incluir en las propiedades másicas.

    Acceso:

    Pulse con el botón derecho la carpeta Soldaduras en el navegador y seleccione Editar. En la cinta de opciones, pulse ficha Soldadura panel Soldadura Ficticia.

    La casilla Cordón indica los parámetros necesarios para construir el cordón ficticio.

    Modo de selección

    Define la preferencia de selección para zonas en las que se aplica el cordón de soldadura ficticia. Arista es el valor por defecto. La opción Cadena selecciona automáticamente aristas tangentes y contiguas. La opción Contorno selecciona un contorno cerrado.

    Extensión

    Determina el método de tratamiento de una soldadura ficticia. Una soldadura ficticia puede terminar en un plano de trabajo o ampliarse por toda la geometría seleccionada de una soldadura de longitud completa. Pulse la flecha para seleccionar el método de extensión.

    Todo crea la soldadura en todas las operaciones y los bocetos en la dirección especificada.

    Desde-Hasta selecciona caras o planos de inicio y final en los que termina la operación de soldadura. En un conjunto soldado, las caras o los planos pueden estar en otras piezas, pero deben ser paralelos.

    Área

    Define el área de sección transversal para un cordón de soldadura ficticia de tal modo que puedan calcularse las propiedades físicas del cordón ficticio.

    Seleccione Crear símbolo de soldadura para expandir el cuadro de diálogo en el que se definen los parámetros del símbolo de soldadura. Pulse este vínculo para ir a la Referencia de Símbolos de soldadura de modelo.
