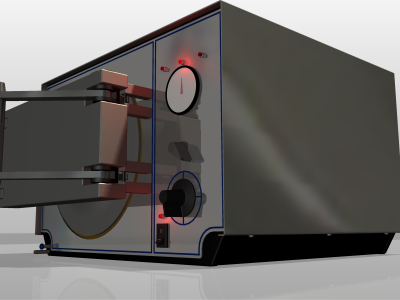

Renderización de imágenes

En el siguiente vídeo se describe el proceso de creación de un ensamblaje de escena:

Utilice los estilos de iluminación, superficie y escena de Inventor Studio para modificar el ensamblaje de revestimiento y adaptarlo a sus necesidades. Por·último, utilice los comandos de animación para crear la animación y los comandos de renderización para generar el producto final.

Seleccione la geometría y, a continuación, especifique el material que desee aplicar a los componentes de Autodesk Inventor. El material define el aspecto de una superficie más allá de la forma, por ejemplo, metal o plástico, transparente u opaco.

1. En el cuadro de diálogo Estilos de superficie, seleccione una categoría de material y, a continuación, defina las opciones de las fichas:
   • Básico: en Categoría, puede seleccionar otra categoría de material.

     En Color, especifique el color difuso como Ambiental o Especular. Pulse el botón superior para copiar el color difuso en el color ambiental. Pulse el botón inferior para copiar el color difuso en el color especular.

     En caso necesario, seleccione la casilla de verificación para que se muestren caras interiores. Se recomienda mostrar las caras interiores en el caso de estilos de superficies transparentes, como son el vidrio o el plástico traslúcido.

   • Reflexión: mueva el control deslizante para definir el factor de brillo del material.

     o

     Active la casilla de verificación para utilizar una imagen de reflexión y, después, busque y seleccione una imagen.

   • Opacidad: mueva los controles deslizantes para definir los factores de opacidad y refracción del material.

     Puede utilizar Valores predefinidos de refracción para seleccionar los valores de refracción.

   • Mapa difuso: active la casilla de verificación si desea usar una imagen para definir el mapa de texturas de un material y, después, busque y seleccione la imagen.

     Mueva los controles deslizantes para definir los factores de escala y rotación de la imagen.

     o

     Desactive la casilla de selección para borrar las opciones de la ficha Mapa difuso.

   • Mapa de relieve: active la casilla de verificación si desea usar una imagen para definir el mapa de texturas de un material y, después, busque y seleccione la imagen.

     Mueva el control deslizante vertical para definir la cantidad de relieve aparente que proporciona la imagen de relieve.

     En caso necesario, active la casilla de verificación para conseguir el efecto contrario.

     Mueva los controles deslizantes para definir los factores de escala y rotación de la imagen.

2. Cuando haya definido todas las opciones, pulse Terminar.

Cree y edite estilos de iluminación con el cuadro de diálogo Estilos de iluminación o de forma interactiva en la ventana gráfica. Los tipos de luz, incluidos direccional, punto y foco, se agrupan en estilos de iluminación. Puede aplicar estilos de iluminación a renderizaciones y animaciones, y añadir sus estilos de iluminación a la biblioteca proporcionada.

En la cinta de opciones, pulse ficha Renderizar panel Escena Estilos de iluminación . En el cuadro de diálogo Estilos de iluminación, seleccione un estilo de iluminación global o local de la lista para convertirlo en el estilo activo. A continuación, defina las opciones de las fichas: Sombras: especifique el tipo de sombra y el nivel de calidad de la resolución. Defina un valor del 80% para la densidad de la sombra. Si se utilizan sombras tenues, especifique un parámetro de luz igual a aproximadamente 1,2 veces la extensión del modelo. Luz ambiental: mueva el control deslizante para especificar la cantidad de iluminación proveniente de la luz de la escena. Posición: seleccione un plano base de la lista en Orientación. También puede seleccionar un plano de trabajo o una cara de modelo en el área gráfica para orientar el estilo de iluminación. En Escala, mueva el control deslizante para modificar la escala de la iluminación y adaptar el tamaño de la escena. En Posición, especifique la posición del estilo utilizando coordenadas absolutas con respecto a la ubicación 0,0,0 de la ensamblaje. Cuando haya definido todas las opciones, pulse Terminar o seleccione un tipo de luz y defínalo dentro de un estilo de iluminación

Creación de un tipo de luz dentro de un estilo de iluminación

1. En la lista de estilos de iluminación, haga clic con el botón derecho del ratón y seleccione Nueva luz.
   • General: en Tipo, especifique el tipo de luz como direccional, puntual o focal.

     En Posición, haga clic en Objetivo y especifique una cara del modelo.

     o

     Pulse Posición y, después, pulse a lo largo de la línea de dirección de la luz o en cualquier cara del modelo para definir la posición de la luz.

     En caso necesario, utilice Cambiar dirección para invertir la dirección de la luz.

   • Iluminación Mueva el control deslizante para especificar la cantidad de iluminación que proporciona la luz.

     En Color, especifique el color de la luz en caso de que sea diferente al valor por defecto, que es el blanco.

   • Sombras: defina el tipo y la calidad de la sombra, e indique si desea utilizar los parámetros del estilo padre.
   • Punto, Foco o Direccional: en función del tipo de luz, especifique la ubicación de la misma y las propiedades correspondientes.

Edición de un tipo de luz dentro de un estilo de iluminación

1. En el cuadro de diálogo Estilos de iluminación, expanda el estilo que contenga la luz que desea editar.
   • General: en Tipo, especifique el tipo de luz como direccional, puntual o focal.

     En Posición, utilice el selector Objetivo para especificar una cara o ubicación diferente como objetivo.

     o

     Pulse Posición y, después, pulse a lo largo de la línea de dirección de la luz o en cualquier cara del modelo para definir la posición de la luz.

     En caso necesario, utilice Cambiar dirección para invertir la dirección de la luz.

   • Iluminación: mueva el regulador para modificar la cantidad de iluminación que proporciona la luz.

     En Color, cambie el color de la luz.

   • Sombras: cambie el tipo y la calidad de la sombra, o indique si desea utilizar los parámetros del estilo padre.
   • Punto, Foco o Direccional: en función del tipo de luz, modifique la ubicación de la misma y las propiedades correspondientes.
2. Cuando haya definido las opciones de todas las fichas, pulse Terminar.

Desplazamiento de una luz

1. Seleccione un nodo o ejemplar de luz en el navegador, la ventana gráfica o el cuadro de diálogo Estilos de iluminación.

   En la ventana gráfica, se muestra el gráfico de la tríada Desplazar/Girar 3D.

2. En el área gráfica, mueva el cursor sobre la imagen de la posición, del objetivo o del haz de luz conectando la posición y el objetivo.

   Esta porción de la luz se resalta. Seleccione el haz de luz para cambiar la posición de la luz entera de una sola vez.

3. Pulse para iniciar el comando Desplazar/Girar 3D.

Los controles para crear una luz local son los mismos que los utilizados para crear luces en un estilo de iluminación. La única diferencia es que las luces locales se mantienen en su propia carpeta del navegador. Son independientes de los estilos de iluminación, y se comportan como objetos individuales y no como una colección.

Creación de una luz local

1. En la cinta de opciones, pulse ficha Renderizar panel Escena Luces localesy, a continuación, defina las opciones de las fichas:
2. • El selector Objetivo está activo. Mueva el cursor sobre una cara del modelo. Aparecerá una línea que muestra la dirección de la luz. Pulse para seleccionar la cara objetivo.
   • El selector Posición está activo. Mueva el cursor a lo largo de la línea de dirección de la luz. Aparecerá el glifo de luz que muestra una vista preliminar de la ubicación de la luz en la línea de dirección. Pulse para aceptar la posición actual.

     Para invertir la dirección de la luz, utilice Cambiar dirección.

   • En Tipo en la ficha General del cuadro de diálogo, especifique el tipo de luz como puntual o focal.
   • Iluminación Mueva el control deslizante para especificar la cantidad de iluminación que proporciona la luz.

     En Color, especifique el color de la luz en caso de que sea diferente al valor por defecto, que es el blanco.

   • Sombras: defina el tipo y la calidad de la sombra.
   • Punto o Foco: en función del tipo de luz, especifique la ubicación de la misma y las propiedades correspondientes.
3. Cuando haya definido las opciones de todas las fichas, pulse Terminar.

Edición de una luz local

1. En el navegador, expanda el nodo Luces locales. Pulse dos veces en un nodo de luz para editar los parámetros. También puede pulsar con el botón derecho del ratón y seleccionar Editar. Aparecerá el cuadro de diálogo. Defina las opciones de las fichas:
2. • Utilice el selector Objetivo para cambiar las ubicaciones de los objetivos.
   • Utilice el selector Posición para cambiar la posición de la fuente de luz.
     NotaTambién puede editar el objetivo de la luz y colocar componentes en la región gráfica. Pulse el glifo de objetivo o posición. Aparecerá la tríada de movimiento y el cuadro de diálogo Desplazar/Girar 3D con los valores.
   • Pulse Cambiar dirección para invertir la dirección de la luz.
   • Si lo desea, en Tipo en la ficha General , puede cambiar el tipo de luz.
   • Ficha Iluminación: mueva el regulador para modificar la cantidad de iluminación que proporciona la luz.

     En Color, cambie el color de la luz.

   • Sombras: modifique el tipo y la calidad de la sombra.
   • Punto o Foco: en función del tipo de luz, modifique la ubicación de la misma y las propiedades correspondientes.
3. Cuando haya definido las opciones de todas las fichas, pulse Terminar.

Las luces locales pueden animarse si se crean en el nivel superior del ensamblaje. Si las luces locales están dentro de un subensamblaje, se animan o desplazan con el componente o ensamblaje en el que están incluidas.

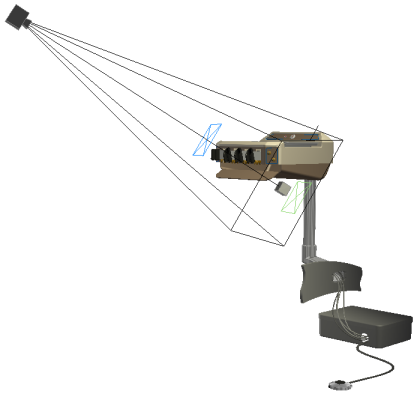

Cree y edite una cámara en el documento activo si desea definir una vista para renderizarla. Los parámetros que crean una representación gráfica que se puede visualizar u ocultar definen una cámara.

Puede definir varias cámaras para utilizarlas de una en una en la renderización.

1. En la cinta de opciones, haga clic en ficha Renderizar panel Escena Cámara.
2. En el cuadro de diálogo Cámara, pulse Objetivo.
3. En el área gráfica, pulse una cara del modelo para definir el objetivo de la cámara.

   Se inserta un pequeño cubo en el punto de mira de la cámara. Aparece una línea de dirección negra, normal a la cara seleccionada, del punto de mira en el punto de posición.

4. Pulse en un punto de la línea de dirección de la cámara o cualquier cara del modelo para definir la posición de ésta.

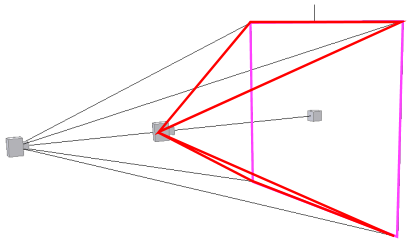

   Aparece una representación alámbrica del volumen de visualización de la cámara mediante un cuadrado negro que tiene como centro el punto de mira y está orientado hacia la posición del objetivo. El ángulo de zoom de la cámara y la distancia del objetivo a la posición determinan la anchura del cuadrado. La altura del cuadrado respeta la relación anchura/altura definida por los parámetros de renderización almacenados. Por ejemplo, si el tamaño de la imagen renderizada es 640 x 480, la altura del cuadrado será 3/4 de la anchura. En el punto de posición se muestra una forma que es una combinación entre una pirámide truncada y un cuadro. El marcador de desplazamiento, una pequeña línea vertical negra situada en el medio de la arista superior del cuadrado de volumen de visualización, indica la dirección hacia arriba de la cámara.

   NotaSe puede copiar y pegar una cámara. La copia, situada junto al original, está seleccionada y se puede desplazar y editar en cualquier momento.
5. Con la imagen de la cámara visualizada, puede realizar las siguientes operaciones:
   • Arrastrar el objetivo o la posición para visualizar el plano a la misma distancia visual que el objetivo o la posición.
   • Mover la cámara. Pulse el objetivo o la posición para activar la tríada Desplazar/Girar 3D. Utilice la tríada para mover el objetivo o la posición. El hecho de cambiar la rotación de la tríada no afecta al objetivo ni a la posición. Pulse la línea de dirección para desplazar la cámara y mantener la posición relativa y la ubicación del objetivo.
   • Aplicar zoom para cambiar el campo del ángulo de vista. Pulse el cuadro de volumen de visualización para seleccionarlo y, a continuación, mueva el ratón para ajustar el tamaño del volumen de visualización utilizando una relación anchura/altura restringida. Suelte el botón del ratón para definir el nuevo tamaño.
   • Cambiar el ángulo de desplazamiento. Pulse el marcador de desplazamiento para seleccionarlo y, después, mueva el ratón para rotar la imagen de la cámara alrededor de la dirección del objetivo.
6. En caso necesario, seleccione Vincular a vista para actualizar la vista activa en función de las propiedades de la cámara y ocultar la imagen de la cámara.
7. En Proyección, defina el modo de visualización de la cámara como ortogonal o en perspectiva.

   La opción de proyección está desactivada durante la animación de la cámara.

   NotaUtilice la cámara ortogonal para generar vistas tradicionales tipo ilustración, y la cámara en perspectiva para generar vistas más realistas.
8. En caso necesario, en Ángulo de rodaje, especifique el ángulo de rotación alrededor del eje de dirección de la cámara, si difiere del valor definido por defecto.
9. En Zoom, puede especificar el ángulo de zoom de la cámara para definir el campo horizontal de visualización, si difiere del valor definido por defecto.
10. Pulse Aceptar.

Profundidad de campo

Puede utilizar la profundidad de campo con cualquier cámara que defina. Para usar la profundidad de campo, haga lo siguiente:

1. En el cuadro de diálogo de definición de la cámara, en la sección Profundidad de campo, seleccione Activar. Los controles de la profundidad de campo se activan.

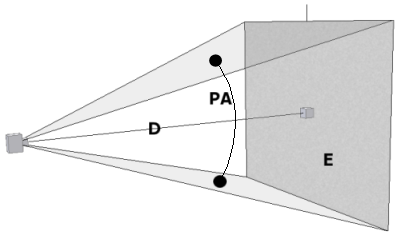

2. Seleccione la opción Límites de enfoque, que permite especificar posiciones de plano de enfoque cercanas y lejanas, o la opción Número f, que permite definir un valor de detención de cámara y a posición de plano de enfoque.
3. Especifique los parámetros de profundidad de campo para el método correspondiente. En Límites de enfoque, proporcione posiciones de plano de enfoque cercanas y lejanas, tal y como puede verse en la imagen siguiente. En Número f, proporcione el valor de número f y la posición de plano de enfoque.

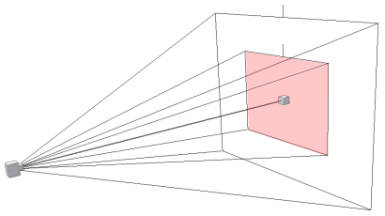

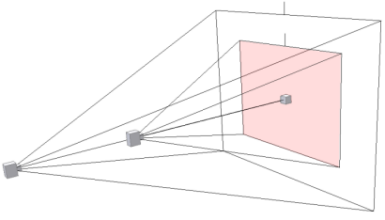

4. Si lo desea, puede seleccionar la opción Vincular plano de enfoque al objetivo de la cámara, que tiene dos ventajas:
   • Los planos de enfoque se mantienen colocados con respecto al objetivo. Si modifica el objetivo de la cámara, ésta se mantendrá enfocada en relación a ese objetivo.
   • Puede animar el objetivo de la cámara. El resultado es un desplazamiento de profundidad de campo, que proporciona un efecto interesante en una animación.

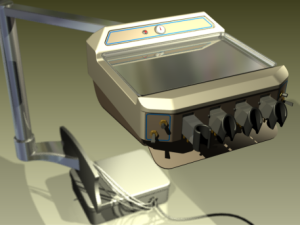

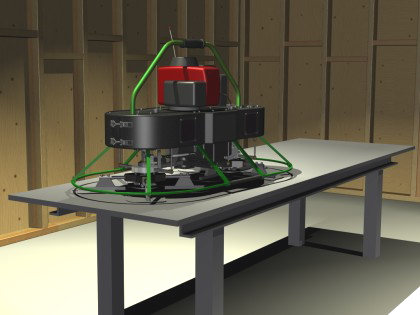

Cree o edite estilos de escena para utilizarlos en renderizaciones y animaciones. Una escena está formada por geometría de fondo (como paredes, suelo, colores o imágenes que no forman parte del modelo), aparece durante la renderización. Si ha elegido realizar la renderización sin una escena concreta, sino utilizando el fondo actual, se utilizará la configuración actual del entorno de modelado para las sombras en el suelo y los reflejos. Puede añadir escenas de iluminación a la biblioteca de estilos proporcionada.

1. En la cinta de opciones, pulse ficha Renderizar panel Escena Estilos de escena.
2. En el cuadro de diálogo Estilos de escena, pulse un estilo de la lista y defina las opciones de las fichas:
   • Fondo: permite optar entre usar los parámetros de fondo de Autodesk Inventor o definir el fondo.

     Si lo desea, puede definir el tipo de fondo y los colores, así como describir una imagen de fondo.

     Para utilizar una imagen de fondo, seleccione la imagen y acceda al archivo correspondiente.

   • En posición, seleccione las opciones Centro, Mosaico o Estirar para que se muestre la imagen de fondo.
   • En Repetir, puede seleccionar las opciones Horizontal o Vertical y especificar el número de veces de la repetición.
   • Pulse Terminar.
   • Entorno describe el espacio que envuelve al modelo que se va a definir.

     Especifique la dirección y el desfase del plano base, las sombras, los reflejos y el mapa de reflexión esférica de la escena.

   • Seleccione las casillas de verificación Mostrar sombras y Mostrar reflejos, según sea necesario, y utilice los controles deslizantes para establecer los valores.
   • Puede seleccionar la opción Usar imagen de reflexión y, a continuación, vaya hasta la imagen y selecciónela.
3. Cuando haya definido todas las opciones, pulse Terminar.
