Tabla de contenidos
No headers
Los parámetros pueden definir el tamaño y la forma de las operaciones y controlan la posición relativa de los componentes dentro de los ensamblajes. Por ejemplo, puede especificar el tamaño de una placa como Altura = Anchura/2 con ecuaciones para definir las relaciones entre parámetros.
También puede definir parámetros para relacionar cotas con requisitos funcionales. Por ejemplo, puede definir el área de sección transversal de una pieza para que tenga ciertas proporciones y resista una carga determinada (Área = Carga/Resistencia_Material*Coeficiente_de_seguridad). Puede vincular una hoja de cálculo a una pieza o ensamblaje y controlar los parámetros desde las celdas de la hoja de cálculo o mediante reglas de iLogic. Los parámetros también se pueden exportar a la lista de materiales y a la lista de piezas. Por último, puede utilizar parámetros para controlar el comportamiento de las reglas de iLogic que añada al modelo.
El comando Parámetros permite ver y editar parámetros en la tabla del mismo nombre, crear parámetros definidos por el usuario y vincular una hoja de cálculo que contenga los valores de los parámetros.
¿Cómo se crean los parámetros de modelo?
Los parámetros de modelo se crean automáticamente al definir una cota de boceto, añadir una restricción de ensamblaje, o crear una operación. Estos parámetros son nombres por defecto, como d0, d1, d2, aunque se pueden reemplazar con nombres más descriptivos. Puede introducir expresiones en los cuadros de edición que definen los nombres y valores de parámetro. También puede editar los cuadros para cambiar los nombres y valores de parámetro.
Puede crear parámetros de usuario, que son más generales que los del modelo y se pueden utilizar para satisfacer los requisitos funcionales. Los parámetros de usuario también se pueden controlar mediante una hoja de cálculo.
Ambos tipos de parámetros pueden asignar valores y establecer relaciones entre los elementos de un modelo.
¿Cuándo se redimensionan las piezas?
Si utiliza el comando Parámetros para definir o editar un parámetro, pulse Actualizar para aplicar los cambios. Cuando edita una operación, todos los parámetros dependientes cambian con la operación.
¿Cómo se utilizan los parámetros en iFeatures?
Cuando crea una iFeature, puede seleccionar las cotas del boceto y los parámetros de la operación como parámetros de tamaño. Si ha asignado nombre a los parámetros, se incluirán automáticamente en la iFeature.
¿Qué son los parámetros de usuario?
Los parámetros de usuario se utilizan en ecuaciones o en reglas de iLogic y también se pueden utilizar en expresiones para otros parámetros. Si utiliza los mismos parámetros en muchos casos, como en fuerzas o materiales, defínalos en plantillas que utilice posteriormente para crear nuevos archivos de pieza. También puede derivar parámetros en el documento desde un archivo de un “esqueleto” común.
¿Qué son los parámetros personalizados?
Los parámetros personalizados se crean mediante la interfaz API. Por ejemplo:
- Los parámetros se crean con una aplicación para representar cargas, criterios de tensión máxima, criterios de flexión máxima y otros datos específico.
- Los administradores de crean carpetas de parámetros especiales para la configuración y parámetros de referencia para que los diseñadores comprendan mejor los resultados de una configuración.
Los parámetros personalizados se añaden automáticamente a un modelo, a una referencia o a una carpeta de usuario. Puede dar un nombre descriptivo a la carpeta de parámetros personalizados y añadir cualquiera de ellos de una carpeta a otra. Un parámetro se conserva tanto en la carpeta original como en la de parámetros personalizados.
Puede suprimir una carpeta personalizada y conservar todos sus parámetros en las carpetas originales. O bien, puede suprimir una carpeta personalizada con todos sus parámetros, incluidos los que se encuentren en otras carpetas. También puede eliminar un parámetros del grupo personalizado.
¿Qué son los parámetros de referencia?
Los parámetros de referencia son parámetros asociados; sus valores se actualizan en respuesta a los cambios en parámetros de referencia. Puede crearlos de varias maneras:
- como cotas de referencia
- cuando se utilizan piezas derivadas
- a través de archivos de parámetros vinculados
- vinculados a tabla (iFeatures)
- mediante la API, etc.
¿Qué son los parámetros de texto?
Los parámetros de texto se componen de cadenas de caracteres. Entre los ejemplos se incluyen varios colores, formas, estilos o cualquier otro tipo de nombres descriptivos. Se pueden utilizar en reglas de iLogic para controlar otros parámetros de Inventor o cualquier otro elemento que se controle mediante reglas.
¿Qué son los parámetros de verdadero/falso?
Los parámetros de verdadero/falso constan de un valor booleano de verdadero o bien de falso. Se pueden utilizar en reglas de iLogic para controlar otros parámetros de Inventor o cualquier otro elemento que se controle mediante reglas.
¿Qué son los parámetros de valores múltiples?
Los parámetros de valores múltiples contienen una lista de valores posibles. Sin embargo, al igual que otros parámetros, los parámetros de valores múltiples tienen un solo valor en un mismo momento. No se asignan automáticamente a uno de los valores de la lista de valores múltiples, aunque se puede hacer esto mediante una regla de iLogic.
También puede añadir un valor personalizado como alternativa a la lista de valores de un parámetro de valores múltiples. Los valores personalizados se suelen utilizar únicamente de forma temporal según sea necesario.
¿Qué son los parámetros clave?
Los parámetros clave son los que se designan como especialmente importantes. Puede definir un identificador opcional para cada parámetro clave y utilizar un filtro de visibilidad para ver una "lista breve" de estos parámetros fundamentales.
¿Cómo se utilizan los parámetros vinculados?
Puede definir parámetros en una hoja de cálculo de Microsoft Excel y, a continuación, vincularla a una pieza o un ensamblaje. También puede vincular parámetros desde cualquier tipo de archivo de combinación de pieza, chapa, ensamblaje o conjunto soldado. El ensamblaje o la pieza se vinculan asociativamente a los parámetros exportados desde el tipo de archivo particular. Al efectuar el vínculo desde una pieza o un ensamblaje, los parámetros exportados se pueden vincular de manera selectiva.
Para utilizar los parámetros exportados de un archivo a otro, se puede utilizar un archivo de pieza de parámetros globales. Crea un archivo de pieza que contiene un conjunto de valores que suelen utilizarse como referencia en ecuaciones de ingeniería. Es posible que el archivo de pieza no tenga ninguna geometría, pero puede contener bocetos si desea utilizarlos para un modelo esquemático o de esbozo.
Es posible utilizar el comando Pieza derivada para derivar un archivo de pieza de parámetros globales en piezas y subensamblajes individuales, y extraer los parámetros cuando sea necesario. También puede utilizar este mismo flujo de trabajo si emplea una hoja de cálculo en lugar de un archivo de pieza. Los parámetros exportados se pueden derivar de manera selectiva en piezas o ensamblajes derivados.
Los modelos esqueléticos pueden hacer referencia también a otros modelos esqueléticos para administrar la cantidad de información contenida en un subensamblaje.
También puede extraer parámetros de una pieza a un ensamblaje sobre la marcha. No es necesario planificar los parámetros globales pero, en algún punto del diseño, puede que decida utilizar un parámetro de una pieza en un ensamblaje. Puede que desee, por ejemplo, utilizar la anchura de una placa en una pieza (profundidad de la extrusión) como restricción de coincidencia en un ensamblaje.
¿Cuáles son las pautas para crear parámetros?
Siga las siguientes pautas para garantizar que los parámetros y piezas se actualizan de forma predecible:
- Asigne nombres descriptivos a los parámetros.
- Las ecuaciones no pueden ser recursivas.
- Los nombres de parámetros no pueden contener espacios, símbolos matemáticos ni caracteres especiales.
- Si vincula una hoja de cálculo a los parámetros, no podrá editar sus valores o ecuaciones dentro de Autodesk Inventor (debe abrir y editar la hoja de cálculo en Microsoft Excel).
Importación y exportación de parámetros
Puede exportar los datos de parámetro a un archivo xml para realizar una instantánea de los parámetros y sus valores. Esta función resulta útil si desea transferir parámetros de un modelo a otro.
Durante la exportación, puede elegir si desea incluir todos los parámetros o sólo los parámetros clave.
Los parámetros pueden restaurarse después mediante la importación de los datos del archivo xml que se creó durante la exportación.

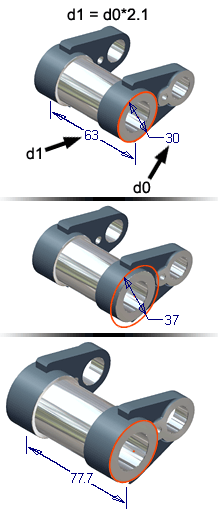

Cuando añade una cota u otra medida a un modelo, ese valor se establece como un parámetro para el modelo. Use parámetros en ecuaciones para obtener otros parámetros o definir parámetros de usuario a los que se llama por su nombre cuando se especifican valores.
Las cotas que se calculan por una ecuación están precedidas del prefijo fx.
Mostrar la manera de utilizar los parámetros
Defina o cambie los nombres de parámetro y los valores en los cuadros de edición.
Cuando se introduce una cota u otro valor en un cuadro de edición, el valor se define como parámetro del modelo y se le asigna un nombre por defecto, como d0, d1 o d2. Puede cambiar la unidad por defecto y especificar un nombre de parámetro cuando se introduce el valor en el cuadro de edición.
Por ejemplo, si desea extruir un perfil de boceto a una altura de 2 mm, introduzca 2 mm en el cuadro de edición de distancia del cuadro de diálogo Extrusión. Cuando se ejecuta el comando de extrusión, se crea un parámetro por defecto, como d0, y se le asigna un valor de 2 mm. Sin embargo, si introduce HT = 2 mm, Inventor analiza la expresión y crea el parámetro HT con el valor asignado de 2 mm. De este modo se definen nombres de parámetro significativos que sirven de referencia y puede usar después.
Para cambiar el nombre o valor de parámetro, utilice el cuadro de edición de manera similar. Supongamos que desea cambiar el nombre de parámetro de HT a HGHT en el ejemplo anterior. Edite la operación de extrusión e introduzca HGHT=2 mm en el cuadro de edición de distancia. El parámetro HT se reemplaza por el parámetro HGHT al ejecutar el comando.
Cambiar el nombre o valor de un parámetro con el comando Parámetros
Cuando se introduce una cota u otro valor en un cuadro de edición, el valor se define como parámetro del modelo y se le asigna un nombre por defecto, como d0, d1 o d2. El comando Parámetros permite cambiar el nombre de un parámetro existente y el valor del parámetro. También puede modificar el valor de un parámetro cambiando su ecuación.
 |
NotaSólo se pueden editar las cotas normales. Para convertir las cotas de referencia en cotas normales, active el cuadro Estilo y pulse Normal. Para evitar que el boceto se sobrerrestrinja, puede ser necesario convertir otras cotas en cotas de referencia. |
Adición de un parámetro numérico de usuario
Puede definir parámetros numéricos para valores como, por ejemplo, límite de elasticidad, y especificarlos por nombre para definir valores de cotas u otras medidas en un modelo.
| |
|
Adición de un parámetro de texto de usuario
Puede definir parámetros de texto, como por ejemplo colores u otras cadenas de texto descriptivo, y especificarlos por nombre para definir valores en un modelo. Tenga en cuenta, sin embargo, que los parámetros no admiten expresiones.
| |
|
Adición de un parámetro de usuario de verdadero/falso
Puede definir parámetros de verdadero/falso y especificarlos por nombre para establecer condiciones verdaderas o falsas en un modelo. Tenga en cuenta, sin embargo, que los parámetros de verdadero/falso no admiten expresiones.
| |
|
Especificar una lista de valores para un parámetro
Se pueden definir varios valores para un parámetro; sin embargo, un parámetro sólo puede tener un valor al mismo tiempo. Los valores son en realidad expresiones, de modo que los elementos de la lista de valores para parámetros numéricos pueden ser expresiones de parámetros reales.
- En el cuadro de diálogo Parámetros, pulse con el botón derecho en cualquier lugar de la fila del parámetro y seleccione Crear valor múltiple para abrir el cuadro de diálogo Editor de lista de valores.
- Introduzca los valores en el área Añadir nuevos elementos; cada valor en una línea distinta. Utilice la tecla Intro para añadir nuevas líneas según sea necesario.
- Haga clic en Añadir para mover los valores al campo Valor.
- Pulse Aceptar.
Elección de un valor diferente para un parámetro con varios valores
- En el cuadro de diálogo Parámetros, haga clic en el cuadro Ecuación del parámetro para mostrar la flecha de selección desplegable.
- Haga clic en la flecha para mostrar la lista de valores.
Si también se ha definido un valor personalizado para el parámetro, se incluirá en la lista.
- Seleccione un valor nuevo de la lista.
Edición de la lista de valores múltiples de un parámetro
- En el cuadro de diálogo Parámetros, pulse con el botón derecho del ratón en el cuadro Ecuación del parámetro y seleccione Editar lista de valores múltiples para mostrar el cuadro de diálogo Editor de lista de valores.
- Edite la lista de valores.
- Introduzca los nuevos valores en el campo Añadir nuevos elementos y haga clic en Añadir para mover los nuevos valores al campo Valor o haga clic en Borrar para borrar las entradas y empezar de nuevo.
- Seleccione un valor en el campo Valor y haga clic en Suprimir elementos seleccionados para eliminar un valor de la lista de valores múltiples.
- Pulse Aceptar cuando haya terminado.
Utilización de un valor personalizado en un parámetro de valores múltiples
Puede añadir un valor personalizado a un parámetro de valores múltiples si lo tiene. El valor personalizado no es parte de la lista de valores definida para el parámetro, pero está disponible para su selección en el campo Ecuación del parámetro. Debe activar el uso de un valor personalizado en el parámetro antes de añadir el valor.
- En el cuadro de diálogo Parámetros, pulse con el botón derecho del ratón en el cuadro Ecuación del parámetro y seleccione Editar lista de valores múltiples para mostrar el cuadro de diálogo Editor de lista de valores.
- Seleccione Permitir valores personalizados.
- Haga clic en Aceptar para cerrar el Editor de lista de valores.
- Haga clic en la flecha del cuadro Ecuación del parámetro para visualizar la lista de valores y seleccione la nueva opción <Valor personalizado...>.
- Sobrescriba el valor en el cuadro Ecuación y pulse Intro.
El valor personalizado pasa a ser un elemento de la lista de valores disponibles en el cuadro Ecuación y se establece como el valor seleccionado. Sin embargo, el valor personalizado no se incluye en la lista de valores múltiples que se muestra en el Editor de lista de valores del parámetro.
Sólo se puede añadir un valor personalizado a un parámetro de valores múltiples. Si intenta añadir otro valor personalizado, se sobrescribirá el anterior.
Para eliminar el valor personalizado, cambie el valor a uno de los otros y, a continuación, abra el Editor de lista de valores del parámetro y anule la selección de la casilla de verificación Permitir valores personalizados.
Especificación de unidades compuestas para parámetros numéricos de usuario
- En el cuadro de diálogo Parámetros, pulse Añadir numérico para añadir un nuevo parámetro numérico de usuario.
- Pulse la columna Unidad para abrir el cuadro de diálogo Tipo de unidad.
- Expanda los grupos que necesite y pulse para seleccionar un tipo de unidad.
- En el cuadro Especificación, se añaden las unidades seleccionadas. Para crear una especificación de unidades compuestas, como pulg/seg, separe las unidades individuales con el signo apropiado de la operación como, por ejemplo, multiplicación, división o exponenciación.
Si lo prefiere, puede introducir las unidades directamente en el cuadro Especificación.
- Pulse Aceptar para añadir la unidad de medida a la columna Unidad del parámetro.
Filtrar el conjunto de parámetros mostrados
Puede elegir qué parámetros se muestran en el cuadro de diálogo Parámetros en función de ciertos criterios.
Para filtrar la visualización de parámetros, seleccione un filtro de la lista Filtros
.
También puede expandir o contraer las listas Parámetros del modelo y Parámetros del usuario para mostrar u ocultar esos parámetros.
Visualización de las listas de parámetros en modo reducido
Se puede reducir la visualización del cuadro de diálogo Parámetros para mostrar menos columnas y botones.
Para reducir la visualización, haga clic en << Menos en la parte inferior del cuadro de diálogo. El tamaño de la ventana del cuadro de diálogo se ajusta en consecuencia. El cuadro de diálogo sigue mostrándose en modo reducido hasta que el usuario lo vuelve a cambiar a visualización completa.
Para volver a la visualización completa pulse Más >>, en la parte inferior del cuadro de diálogo.
Definir parámetros en una hoja de cálculo y vincular al documento abierto
Exportación de los parámetros de modelo o de usuario a las propiedades de componente
Visualización de los parámetros exportados en la lista de materiales y en la lista de piezas
Suprimir un parámetro de usuario
En el cuadro de diálogo Parámetros, pulse con el botón derecho en cualquier lugar de la fila del parámetro y seleccione Suprimir parámetro.
Puede crear grupos de parámetros personalizados mediante la interfaz API.
Utilización de cuadros de edición para crear expresiones para parámetros numéricos
Cuando edita cotas, crea planos de trabajo desfasados y edita restricciones de desfase, indica los valores correspondientes en un campo denominado cuadro de edición. Al crear modelos, también se indican valores en casillas de edición de muchos cuadros de diálogo. Puede definir o editar nombres o valores de parámetro en los cuadros de edición y usar cualquiera de los sistemas de unidades internos reconocidos.
Para obtener más información sobre los cuadros de edición, consulte la referencia de cuadro de edición.
Para crear una expresión en un cuadro de edición:
- Pulse en el campo de edición.
- Escriba una combinación válida de números, parámetros, operadores o funciones internas.
- Pulse Intro o Aceptar para confirmar la expresión.
En un cuadro de edición, las expresiones introducidas correctamente aparecen en negro. La sintaxis no válida o no reconocida se muestra en color rojo.
Tenga en cuenta las convenciones de unidades, el orden correcto del orden algebraico de operaciones y la precedencia de los operadores. En todas las expresiones, el tipo de unidad devuelto debe coincidir con uno de los tipos de unidad esperado. Por ejemplo, una longitud de barrido esperaría milímetros, pulgadas, centímetros o cualquier otra unidad de longitud válida. Una expresión que devuelva un valor que tenga unidades de radianes para una longitud de barrido daría lugar a un error.
Los siguientes ejemplos se muestran en las unidades por defecto.
Definición de nombre y valor de parámetro
Añada dos valores para crear el parámetro DIST. El signo de igual separa el nombre de parámetro del valor. Autodesk Inventor analiza la expresión para crear el parámetro DIST y asignarle el valor de la ecuación.
Utilización de unidades mixtas (pulgadas, grados)
Supongamos que las unidades por defecto son pulgadas y grados. Para escribir una expresión con unidades mixtas, utilice factores de conversión en dicha expresión.
Utilización de parámetros internos (radianes)
Autodesk Inventor mantiene los valores internos para los parámetros más frecuentemente utilizados como PI = 3,14159265359 y e = 2,718281828459. Sólo tiene que sustituir estos parámetros cuando los necesite en las expresiones.
Utilización de funciones internas (pulgadas, grados)
El cuadro de edición está dotado de funciones internas que se combinan de forma algebraica con otros valores y parámetros para crear expresiones complejas. En este ejemplo, la función tangente inversa se utiliza para calcular un ángulo a partir de la relación de los lados de la pieza.
Utilización de valores sin unidades (mm, grados)
Para representar valores sin unidades, utilice el símbolo "ul" en los cuadros de edición. Aunque Autodesk Inventor interpreta correctamente los valores sin unidades, como la expresión 3 * (3^2) donde la longitud por defecto está en mm, un método que no dejaría lugar a dudas sería:
Utilización de cadenas de entradas fraccionarias (pies, pulgadas)
Las cadenas de entradas fraccionarias se conservan en el cuadro de edición cuando las unidades de entrada son de las pertenecientes al sistema británico (por ejemplo 10’-6 1/2”). Si las unidades de visualización pertenecen al sistema británico (pies y pulgadas), el valor del parámetro se muestra en la ventana gráfica como una fracción. Si las unidades de visualización son unidades métricas, el valor aparece en la ventana gráfica como un decimal.
Si las unidades de visualización son pies o pulgadas, existen opciones adicionales en los cuadros de edición. El tipo de visualización del parámetro. Las opciones son Deducido, Decimal, Fraccional y Pies y pulg. II. La opción Deducido establece el tipo de unidad basándose en la cadena de entrada y lo muestra entre paréntesis. La opción Pies y pulg. II utiliza ' y " en el parámetro (10’-6 1/2”).
Para introducir unidades en este formato es necesario utilizar la comilla simple (') y las comillas dobles ("). Si no se utilizan comillas, la expresión se considerará una ecuación y el formato de fracción no se mantendrá. Puede utilizar un guión (-) o un espacio para separar los valores de pies y pulgadas.
Definición de parámetros en hojas de cálculo
Si utiliza los mismos parámetros en muchos modelos, puede definir dichos parámetros en una hoja de cálculo de Microsoft Excel. Puede insertar o vincular la hoja de cálculo de modelos de pieza o ensamblaje.
En un archivo de ensamblaje, puede vincular también con un archivo de pieza (.ipt). Cuando se pulsa Vincular y se selecciona el archivo de pieza deseado, el ensamblaje se vincula asociativamente a los parámetros exportados desde el archivo .ipt.
Creación de una hoja de cálculo de parámetros
Utilice Microsoft Excel para crear una hoja de cálculo con el siguiente formato:
- Los datos pueden comenzar en cualquier celda de la hoja de cálculo. Si los datos no comienzan en la celda A1, especifique la posición inicial de datos en Inventor cuando vínculo o incruste el archivo Excel. Si utiliza un nombre de encabezado de columna en una celda, no especifique dicha celda como la posición inicial de datos.
- Los elementos de datos pueden estar en filas o columnas, pero deben estar en el orden correcto: nombre de parámetro, valor o ecuación, unidad de medida, comentario.
- El nombre y valor del parámetro son necesarios; el resto de elementos son opcionales. Las celdas asociadas al nombre y valor de parámetro no pueden estar en blanco.
- Si no especifica las unidades de medida para un parámetro, las unidades por defecto para el modelo se asignarán cuando utilice el parámetro. Para crear un parámetro sin unidades, especifique SU en la celda correspondiente a las unidades.
- Puede incluir encabezamientos de columna o fila u otra información en la hoja de cálculo, pero debe estar fuera del bloque de celdas que contiene las definiciones de los parámetros.
Insertar o vincular una hoja de cálculo de parámetros
Después de crear y guardar la hoja de cálculo de parámetros puede utilizarla en cualquier modelo de pieza o ensamblaje.
- Abra el archivo de modelo en Autodesk Inventor.
- En la cinta de opciones, pulse
. - En el cuadro de diálogo Parámetros, pulse Vincular para buscar y seleccionar la hoja de cálculo.
- En el cuadro de diálogo Abrir, especifique la celda de inicio para los datos de los parámetros (no el encabezado de columna) de la hoja de cálculo.
- Seleccione Vincular o Insertar. Seleccione Vincular para compartir los mismos parámetros de hoja de cálculo en varios archivos. Seleccione Insertar para usar y editar los parámetros de la hoja de cálculo en el modelo activo sin que se vean afectados otros archivos. NotaSi no especifica la celda de inicio correcta cuando vínculo o inserte el archivo, Inventor no mostrará los valores de fila. Para cambiar la celda de inicio, pulse con el botón derecho del ratón en la entrada del cuadro de diálogo Parámetros y elija Editar celda de inicio. También puede pulsar con el botón derecho del ratón y elegir Suprimir carpeta para eliminar los datos vinculados o insertados.
Edición de una hoja de cálculo de parámetros
Los parámetros de una hoja de cálculo no se pueden editar desde el cuadro de diálogo Parámetros. Si el archivo de la hoja de cálculo está vinculado, puede abrir la hoja en Microsoft Excel y editarla en esta aplicación. Puede utilizar el siguiente procedimiento para editar una hoja de cálculo vinculada o insertada.
Especificación de valores en cuadros de edición
Puede introducir nombres o valores de parámetros numéricos en cuadros de edición al editar las cotas, crear planos de trabajo de desfase o editar restricciones de desfase. Utilice los cuadros de edición para definir o editar nombres o valores de parámetro numérico.
- Un nombre de parámetro numérico nuevo.
- Un valor numérico específico
- El nombre del parámetro numérico de un valor introducido anteriormente. Si el valor aparece en la ventana gráfica, puede pulsarlo para especificar su nombre automáticamente.
- El nombre de un parámetro numérico definido en el cuadro de diálogo Parámetros o en una hoja de cálculo vinculada.
- Una ecuación. La ecuación puede contener valores y parámetros numéricos.
También puede pulsar la flecha situada junto al cuadro de edición y seleccionar:
- Un elemento de una lista de valores o parámetros numéricos utilizados recientemente.
- El comando Medir para medir una distancia lineal. La distancia medida se insertará automáticamente.
- La opción Mostrar cotas para ver las cotas de operaciones existentes. Pulse cualquier cota mostrada para especificar su nombre de parámetro.
- La opción Mostrar parámetros para ver una lista de parámetros numéricos definidos por el usuario.
- Definir el formato para el parámetro como Deducido, Decimal, Fraccional o Pies y pulgadas II. Estas opciones sólo están disponibles si las unidades de visualización son pies o pulgadas.
También puede vincular a parámetros seleccionados desde cualquier tipo de modelo de combinación de pieza, chapa, ensamblaje o conjunto soldado. Los parámetros seleccionados no tienen que haberse exportado previamente.
- Seleccione un archivo vinculado del cuadro de diálogo Parámetros, pulse con el botón derecho del ratón en el título de carpeta de parámetros de un modelo ya vinculado y seleccione Editar carpeta.
- En el cuadro de diálogo Parámetros de vínculo, utilice los botones Estado situados en la parte superior para modificar rápidamente el estado de todos los parámetros seleccionados. También puede pulsar en un icono de estado ubicado junto a un parámetro individual y cambiar las opciones de estado.
Vincula los parámetros seleccionados del archivo vinculado. Incluye los comentarios de los parámetros vinculados. - Si lo desea, seleccione la casilla de verificación Mostrar todos los parámetros para visualizar los parámetros no exportados y exportados en la lista. Un icono con forma de mano
identifica los parámetros exportados.
Excluye los parámetros seleccionados del vínculo.Exportación de parámetros a archivos XML
- Abra el modelo que contiene los parámetros.
En la cinta de opciones, pulse la .- Acepte la ubicación y el nombre de archivo que aparecen, o especifique una ubicación y un nombre distintos para el archivo xml.
- Haga clic en Opciones y elija Sólo parámetros clave o Todos los parámetros.
- Haga clic en Aceptar para volver al cuadro de diálogo Exportar a XML.
- Pulse Aceptar para exportar los parámetros.
Importación de parámetros desde un archivo XML
- Abra el modelo al que se han de transferir los parámetros
En la cinta de opciones, pulse la .- Utilice el cuadro de diálogo para localizar el archivo xml que contiene los parámetros exportados desde el otro modelo.
Si es necesario, haga clic en Buscar para abrir el cuadro de diálogo Buscar y localizar el archivo xml.
- Pulse Aceptar para importar los parámetros.
Muestra y define los parámetros de un modelo. En los documentos que contienen reglas, este cuadro de diálogo también muestra la regla que controla cada parámetro.
Puede cambiar el nombre o los valores, añadir comentarios o designar un parámetro como parámetro de valores múltiples. También puede definir parámetros de usuario para utilizarlos en la pieza. Los parámetros personalizados se crean a través de la interfaz API y se añaden automáticamente a un modelo, a una referencia o a una carpeta de usuario.
Acceso: | En la cinta de opciones, pulse. En la tabla Parámetros, pulse la tecla Tabulador para desplazarse por las celdas. |
Menú contextual de encabezado de columna
Muestra los nombres y valores de los parámetros creados automáticamente durante el proceso de modelado. Este árbol no se muestra en los documentos de dibujo. Cada vez que añade una cota o función al modelo, se asignan parámetros. Puede definir sus propios nombres de parámetro en los cuadros de edición (consulte la referencia de cuadros de edición). Para hacer que un parámetro sea de valores múltiples, haga clic con el botón derecho en cualquier campo de la fila y seleccione Crear valor múltiple. | |
Nombre de parámetro | Nombre del parámetro. Para cambiar el nombre por defecto de un parámetro a fin de asignarle un nombre descriptivo, pulse en la casilla y escriba el nuevo nombre. Cuando actualice el modelo, todos los parámetros dependientes se actualizarán para reflejar el nuevo nombre. |
Unidad/Tipo | En el caso de un parámetro numérico, las unidades de medida. En el caso de un parámetro de texto o de verdadero/falso, el tipo de datos. |
Ecuación | Ecuación que genera el valor actual del parámetro. Si el parámetro es un valor discreto, el valor se muestra y se le aplica un redondeo para que coincida con el parámetro de precisión del modelo. Para cambiar la ecuación, pulse la ecuación existente y escriba una nueva. |
Regla directriz | Muestra el nombre de la regla que controla el parámetro. Esta columna sólo aparece si el documento contiene una o varias reglas. La columna se elimina si se suprimen las reglas mediante el comando Suprimir todas las reglas. |
Valor nominal | El valor de la ecuación (se muestra con precisión completa). |
Tolerancia | Muestra el parámetro del tamaño evaluado actual. Pulse una celda para seleccionar la opción Superior, Nominal o Inferior |
Valor de modelo | Muestra el tamaño evaluado real del parámetro. |
Clave | Indica si el parámetro es un parámetro clave. Seleccione la casilla de verificación para designar el parámetro como parámetro clave. |
Exportar parámetro | Añade el parámetro a las propiedades personalizadas del modelo. Las propiedades personalizadas pueden añadirse a las listas de materiales y de piezas. Seleccione la casilla de selección para añadir el parámetro a las propiedades personalizadas. Desactive la casilla de selección para eliminar el parámetro de las propiedades personalizadas. Una vez añadido el parámetro, otros documentos pueden vincular o derivar el parámetro. |
Comentario | Comentario, si existe, sobre el parámetro. Para añadir un comentario, pulse la casilla y escríbalo. Los parámetros vinculados incluyen este comentario. |
Muestra parámetros definidos por el usuario para controlar cotas y operaciones en el modelo, incluidos los parámetros de texto y de verdadero/falso. Para hacer que un parámetro sea de valores múltiples, haga clic con el botón derecho en cualquier campo de la fila y seleccione Crear valor múltiple. Para obtener más información sobre los tipos de unidades, las abreviaturas permisibles y las ecuaciones, pulse para consultar la referencia del cuadro de edición. | |
Nombre de parámetro | Nombre del parámetro. Pulse la casilla y escriba el nombre. |
Unidad/Tipo | En el caso de un parámetro numérico, las unidades de medida. En el caso de un parámetro de texto o de verdadero/falso, el tipo de datos.Pulse el cuadro para abrir el cuadro de diálogo Tipo de unidad. Pulse en el árbol para seleccionar las unidades que desee o escriba las unidades en el cuadro Especificación. Pulse Aceptar. |
Ecuación | Ecuación que genera el valor actual del parámetro. Pulse la casilla y especifique la ecuación o valor del parámetro. |
Regla directriz | Muestra el nombre de la regla que controla el parámetro. Esta columna sólo aparece si el documento contiene una o varias reglas. La columna se elimina si se suprimen las reglas mediante el comando Suprimir todas las reglas. |
Tolerancia | Muestra el parámetro del tamaño evaluado actual. Pulse una celda para seleccionar la opción Superior, Nominal o Inferior |
Valor de modelo | Valor calculado de la ecuación (se muestra con precisión completa). Esta columna no se muestra en los documentos de dibujo. |
Clave | Indica si el parámetro es un parámetro clave. Seleccione la casilla de verificación para designar el parámetro como parámetro clave. |
Exportar parámetro | Añade el parámetro a las propiedades personalizadas del modelo. Esta columna no se muestra en los documentos de dibujo. Las propiedades personalizadas pueden añadirse a las listas de materiales y de piezas. Seleccione la casilla de selección para añadir el parámetro a las propiedades personalizadas; desactive esa misma casilla para suprimirlo. Una vez añadido el parámetro, otros documentos pueden vincular o derivar el parámetro. |
Comentario | Comentario, si existe, sobre el parámetro. Para añadir un comentario, pulse la casilla y escríbalo. Los parámetros vinculados incluyen este comentario. |
Esta lista desplegable permite restringir los parámetros mostrados en el cuadro de diálogo.
- Todo muestra todos los parámetros sin aplicar ningún filtro.
- Clave muestra sólo los parámetros clave.
- Sin clave muestra sólo los parámetros que no son clave.
- Renombrado muestra sólo los parámetros que se han renombrado.
- Ecuación muestra sólo aquellos parámetros definidos por ecuaciones o usados en la definición de ecuaciones.
Añade una nueva fila a la tabla de Parámetros de usuario para que pueda definir un parámetro. Seleccione el tipo de parámetro en la lista desplegable:
- Añadir numérico
- Añadir texto
- Añadir verdadero/falso
Incorpora todos los cambios de parámetros que se han guardado en la memoria durante la sesión de edición actual.
Muestra el cuadro de diálogo Abrir para que pueda buscar y especificar una hoja de cálculo externa que define parámetros. No está disponible en documentos de dibujo.
Pulse Abrir para añadir un vínculo al archivo de hoja de cálculo. Antes de abrir el archivo, asegúrese de especificar Vincular o Insertar y la celda de inicio de datos.
Cuando vínculo o inserte una hoja de cálculo, se mostrará una tabla con los parámetros de la hoja de cálculo en el cuadro de diálogo Parámetros. No es posible cambiar la hoja de cálculo en el cuadro de diálogo Parámetros. Abra el archivo en Microsoft Excel para realizar cambios.
Además de los archivos Excel, cualquier tipo de archivo de modelado (pieza, chapa, ensamblaje o conjunto soldado) se puede vincular a otro archivo de modelo. Esto permite compartir parámetros entre un archivo de modelo y otro. Por ejemplo, si está trabajando con un archivo de ensamblaje y pulsa Vincular y selecciona un archivo de pieza, el ensamblaje se vincula asociativamente a los parámetros exportados desde el archivo de pieza.
Para modificar los parámetros vinculados con el cuadro de diálogo Parámetros de vínculo, pulse con el botón derecho del ratón el título de carpeta de parámetros de un componente ya vinculado y seleccione Editar carpeta.
Restablece todos los parámetros de una vez. No está disponible en documentos de dibujo.
Pulse Superior, Mediana, Nominal o Inferior para restablecer el valor en la columna Tolerancia.
Cambia la visualización del cuadro de diálogo Parámetros al modo reducido, o al modo de visualización completa si se muestra actualmente en el modo reducido.
El modo reducido incluye las siguientes columnas y botones de parámetro:
- Nombre de parámetro
- Ecuación
- Regla directriz
- Tecla
- Filtro
- Actualizar
- Actualización inmediata
Los grupos de parámetros personalizados se crean mediante la interfaz API.
Define o actualiza varios valores para un solo parámetro. Los valores que se muestran no incluyen un valor personalizado aunque se haya definido.
Los siguientes operadores son compatibles con los cuadros de edición de parámetros y de cotas. Utilícelos para crear la expresión necesaria.
Autodesk Inventor admite los siguientes operadores algebraicos:
Las casillas de edición utilizan el orden algebraico de operaciones mostrado en la tabla siguiente en precedencia descendente.
El cuadro de edición utiliza las unidades especificadas en las propiedades por defecto del documento. Si no especifica unidades de medida en un cuadro de edición, se asignan los valores por defecto a los términos y coeficientes. A continuación, la expresión se evalúa según el orden algebraico de operaciones y los valores de las unidades por defecto.
Si una expresión contiene errores de sintaxis, éstos se muestran en color rojo. Si no se detectan errores, los caracteres se muestran en color negro.
Autodesk Inventor soporta muchos tipos de unidades. Esta lista parcial muestra algunas de las unidades más comunes. Los tipos de unidades se pueden utilizar en todos los casos en que se puede introducir un parámetro, como las ecuaciones.
Autodesk Inventor admite los siguientes prefijos:
Las siguientes funciones pueden utilizarse en las casillas de edición.
Cuadros de edición (sólo parámetros numéricos)
Las casillas de edición se utilizan en la mayoría de los comandos de Autodesk Inventor que requieren entradas numéricas o ecuaciones de parámetros.
Puede crear o cambiar nombres de parámetro en los cuadros de edición, introduzca un valor numérica con o sin unidades o introduzca una expresión que evalúe un valor numérico. El cuadro de edición asume unidades por defecto basándose en el contexto y en las unidades del sistema.
Definición o cambio de parámetros
Puede introducir expresiones en cuadros de edición para crear o cambiar parámetros y asignar valores a los parámetros. El nombre y el valor de parámetro o la expresión numérica se separan mediante el signo igual. Inventor analiza la cadena de cuadro de edición para crear el parámetro y asignar el valor numérico. Los errores de sintaxis se muestran en rojo.
Por ejemplo, ha creado geometría del boceto y desea acotar una de las líneas. Abra el cuadro de diálogo Editar cota para la línea e introduzca Longitud=20 mm. Active la casilla de verificación para aceptar la entrada. Al volver a abrir el cuadro de diálogo Editar cota para la misma línea, comprobará que en la parte superior del cuadro de diálogo se muestra como valor Editar cota: Longitud 20 mm. También puede abrir el cuadro de diálogo Parámetros para ver los parámetros de modelo definidos y el parámetro Longitud con un valor de 20 mm.
Muestra las unidades de medida para los parámetros del usuario.
Acceso: | Después de añadir un nuevo parámetro de usuario en el cuadro de diálogo Parámetros, pulse el cuadro Unidades para mostrar el cuadro de diálogo Tipo de unidad. |
Enumera los grupos de unidades de medida predefinidas que se pueden utilizar para un parámetro. Para seleccionar una unidad, expanda un grupo y pulse la unidad que desee. La unidad seleccionada se mostrará en el cuadro Especificación.
Le permite crear especificaciones de unidades compuestas. Cuando elija una unidad en la lista Tipo de unidad, se añadirá al cuadro Especificación. Para crear una especificación de unidades compuestas, como pul/seg, separe las unidades individuales con el signo apropiado de la operación como, por ejemplo, multiplicación, división o exponenciación.
También puede especificar las unidades directamente en el cuadro Especificación, sin seleccionar nada en la lista Tipo de unidad.
Pulse Aceptar para asignar la unidad de medida mostrada al parámetro.
Activa el vínculo selectivo de parámetros a un documento. Si selecciona parámetros no exportados para el vínculo, los parámetros se marcan para su exportación en el documento de origen y se le pregunta si desea modificar el documento de origen.
Tabla de ejemplo de análisis del cuadro de edición
Formato personalizado de propiedades
Activa el formato de parámetros exportados por definir.
